Фундамент для каркасного-щитового будинку: критерії вибору, підготовка будівельного майданчика, влаштування опалубки, зведення фундаменту

Сьогодні каркасно-щитові будинки користуються величезною популярністю у всьому світі через свою дешевизну і швидких термінів зведення. Фундамент під будинок такого типу спорудити також нескладно, адже у СІП панелі будинків важать відносно мало, тому в більшості випадків будівництво фундаменту будинку передбачає використання стовпчастого підстави, а зробити такий фундамент під будинок може навіть людина, далека в своїй професійній діяльності від сфери будівництва.

Критерії вибору фундаменту для щитового будинку

Якщо вибирати фундамент під будинок з каркасних панелей, то слід звернути увагу, що для цих цілей можуть підійти такі типи:

  • стрічковий;
  • плитний;
  • стовпчастий;
  • пальовий.

Найпростіший варіант для відносно легкого каркасного дерев’яного будинку — це стовпчастий фундамент. Він являє собою кілька дерев’яних стовпів однакової товщини і висоти, вбитих в землю. Це і є основа стовпчастого фундаменту (звідси і його назва).

Але є важливий нюанс: незважаючи на всю свою дешевизну і простоту, така підстава може використовуватися під збірно-щитовий будинок тільки на міцних (рослинних або гравелистих ґрунтах).

Якщо сама будівля буде розташовуватися на піщаному або торф’яному грунті, суглинках, то стовпчасті підстава вже не підійде: воно банально буде нестійким і навіть легкі каркасно-щитові будинки будуть давати серйозну усадку після початку експлуатації. Пальові підстави під каркасно-щитові будинки використовуються рідко.

1600px” />

Схема каркасно-щитового будинку разом з фундаментом

Їх використовують або там, де грунт надзвичайно міцний (гірські породи ґрунтів, наприклад), або там, де грунт зверху є рихлим (піщаним) і необхідно, щоб фундамент стояв на більш міцному шарі. Відразу треба сказати, що пальовий фундамент-найдорожчий, але зате і найнадійніший. Стрічкові фундаменти-найпоширеніші, якщо розглядати виключно «каркасники».

І в цьому немає нічого надприродного: такі підстави легко витримають навіть двоповерховий каркасний будинок, при цьому усадка будови під час початкової експлуатації буде мінімальною. Тому про стрічковому фундаменті варто поговорити більш докладно.

1182px” />

Схема стовпчастого монолітного і збірного фундаментів

Стовпчастий фундамент можна використовувати для каркасних будинків тільки в тому випадку, якщо вони зводяться на піщаних грунтах.

Підготовка будівельного майданчика

Не варто думати, що підготовка будівельного майданчика — це далеко не найголовніший етап. Насправді, фундамент під будинок побудувати в будь-якому випадку не так вже й легко, навіть якщо мова йде не про стрічковому, а про найпростішому стовпчастому.

Отже, етапи підготовки будівельного майданчика:

Стрічковий фундамент — найбільш затребуваний в каркасному житловому будівництві

  1. Звучить банально, але спочатку треба точно визначити місце розташування майбутнього будинку. Для цього доведеться запрошувати геодезистів та інженерів з проектного бюро. Без них в цій справі ніяк не обійтися (та це і законодавча вимога взагалі);
  2. Перед початком зведення фундаменту необхідно вирити траншею по його периметру, причому глибина цієї траншеї не повинна перевищувати 0,75 метрів. Чому? Щитові будинки дуже легкі, для них глубокозаглубленный фундамент ніхто і ніколи не робить, навіть якщо будівля буде стояти на піщаному ґрунті (це просто зайві витрати грошових коштів). Єдиний виняток-це якщо будинок знаходиться на Крайній Півночі або в регіоні з подібним кліматом. В цьому випадку допускається глибина залягання нижньої підкладки фундаменту до 1,5 метрів.
  3. Траншея робиться за розмірами будинку. Наприклад, якщо будинок 10*15 метрів, то такий має бути по периметру і траншея з глибиною, як вже зазначалося вище, не більше 0,75 метра;
  4. Ширина майбутньої основи будинку (відповідно — і ширина траншеї під нього) залежить, перш за все, від того, з якого матеріалу буде побудований будинок. Якщо брати розглянуті в статті щитові будинки, то тут вистачить і ширини фундаменту в 50 сантиметрів. Більше — це вже зайві безглузді витрати;
  5. Якщо під час підготовки будівельному майданчику в траншеї виявилося безліч коренів дерев, каменів, то їх в обов’язковому порядку потрібно ліквідувати. Цікаво, що багато геодезисти в цьому випадку взагалі рекомендують шукати нову площадку під будівництво: на їхню думку коріння дерев згодом просто знищать фундамент. Але ж каркасно-щитові будинки можна зустріти сьогодні мало не в самій частіше лісів, біля озер. Так що чи брати до уваги думку фахівців в даному випадку — це справа тільки власника ділянки, на якому буде зводитися каркасний будинок.

Оптимальна глибина залягання фундаменту для каркасного будинку — до 0,75 метрів.

Виготовлення опалубки

Будь-який фундамент під будинок, навіть каркасний, будується з використанням опалубки. Для виготовлення опалубки під будинок з щитової панелі знадобляться наступні матеріали:

  • обрізна брусова дошка (можна використовувати або II чи III сорт, або обидва сорти), довжина дошки може коливатися від 3-4 до 6 метрів, її товщина повинна знаходитися в діапазоні від 2 до 2,5 сантиметрів;
  • дерев’яні бруски з перетином 5х5 сантиметрів;
  • цвяхи з довжиною забивного стовбура в 7 і 8 сантиметрів.

    802px” />

    Схема облаштування опалубних щитів для стрічкового фундаменту

Підготовка і зведення каркаса жорсткості під майбутній фундамент для будинку з щитової панелі:

  1. Коли роботи з підготовки будівельного майданчика завершені, на дно траншеї необхідно укласти бут. Бут-це своєрідна подушка під основу майбутньої будови. У нього можуть входити битий шифер, камені, бій цегли. Заповнити бутом траншею необхідно приблизно на 1/3 від її глибини;
  2. Поверхня з бутом засипається шаром піску (шар повинен мати товщину приблизно 20 сантиметрів), пісок повинен бути рясно политий водою;
  3. Процедуру з водою необхідно повторити 3-5 разів, поки не стане видно, що рівень піску з-за води не змінюється (це буде означати, що весь простір між бутом заповнене водою — саме це нам і потрібно);
  4. Після позначених вище процедур необхідно приступати до облаштування каркаса жорсткості майбутньої основи. Для його створення можна використовувати обрізки старих труб, металеві куточки, швелери. Каркас, до речі, може бути і зварним, однак допускається кріплення різних його частин за допомогою хомутів, дроту та інших кріпильних елементів.

Що стосується описуваного стрічкового підстави, то в даному випадку будівництво опалубки буде завжди починатися зі зведення напрямних дощок. Обов’язково потрібно перевірити, чи немає на дошках будь-яких щілин, дірок.

576px” />

Схема пристрою стрічкового фундаменту для щитового будинку

Якщо виходить так, що висота опалубки перевищує 2 метри, то замість звичайних дощок краще використовувати щитові матеріали (наприклад, можна взяти листи фанери, товщина яких повинна становити не менше 1 сантиметра).

Шар бута при формуванні фундаменту повинен становити мінімум 20 сантиметрів.

До речі, фахівці рекомендують при зведенні щитових будинків використовувати саме незнімну опалубку, так як вона істотно зменшує тепловтрати. При виготовленні опалубки обов’язково треба встановлювати підпірки, хоча деякі будівельники цього не роблять. Чому?

Справа в тому що за допомогою підпор опалубка буде рівніше, а значить, що і фундамент буде згодом ідеально рівним. Опалубка — це форма для заливки підстави, так що якщо вона буде в ідеальному стані — і основа будинку потім буде таким же. І навпаки.

Зведення фундаменту

Для приготування бетонного розчину в будь-якому випадку буде потрібно електрична Бетономішалка. Деякі «умільці» використовують для цих цілей будівельний міксер. Якщо людина готова витратити пару-трійку тижнів на приготування розчину таким способом — будь ласка, але бетономішалка все ж краще.

Якщо агрегат має велику пропускну здатність, то оптимальна пропорція для замішування бетонного розчину буде складатися з наступних компонентів:

  • 25 кілограмів цементу (майже завжди це рівно половина мішка);
  • 75 кілограмів піску;
  • 125 кілограмів гравію (чим менше у гравію фракція — тим краще);
  • 12-13 літрів води (це кількість залежить від вологості піску і сухого цементу, так що все потрібно буде визначати на око, 13 літрів — усереднений показник).

    633px” />

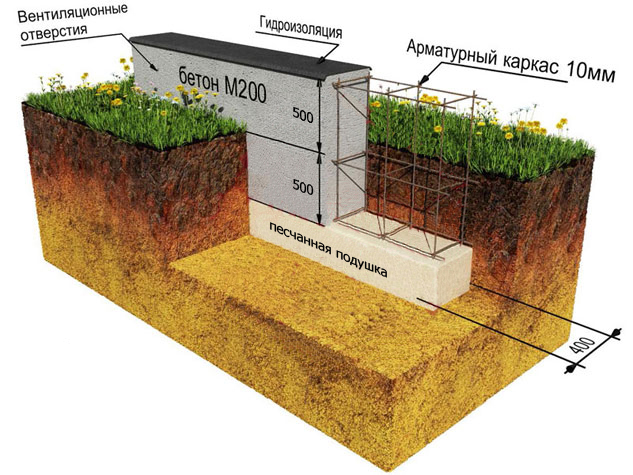

    Монтажна схема стрічкового фундаменту для каркасного будинку

Відразу після виготовлення чергової порції бетонної суміші, її необхідно залити в траншею і злегка утрамбувати. Так треба повторити до тих пір, поки підстава будинку в опалубці не досягне необхідного рівня. А ось висихати бетонна суміш може по-різному.

Якщо рівень вологості повітря занадто великий, то на весь процес може взагалі знадобиться два тижні. Якщо погода сонячна і суха, то бетон застигне набагато швидше. Якщо ж піде дощ, то ще не застигле підстава (опалубку) потрібно накрити поліетиленовою плівкою, інакше висихати він так може нескінченно, образно кажучи.

Відео

Можете подивитися відео про те, як правильно зводити стрічковий фундамент під каркасно-щитовий будинок.encrypted-media” allowfullscreen>
