Схема електропроводки являє собою точний креслення, що містить план всіх приміщень з точним зазначенням елементів електропостачання і розподільних груп.
Зауваження. Для зручності всіх споживачів слід розбити на окремі групи. Кожну групу потрібно підключити до окремого автомата. Це допоможе уникнути повного відключення електрики в будинку, при потребі ремонту в одній з кімнат. Плюс до всього, якщо робити одну групу і підключати її до одного автомата потрібно кабель дуже високої потужності, так як виникають дуже великі навантаження при одночасному підключенні в мережу декількох приладів.
Найчастіше споживачі ділять на наступні групи:
- Постачання електроенергією житлових кімнат;
- Постачання електроенергією кухні і коридору;
- Освітлення приміщень;
- Постачання електроенергією електроплити;
Електроплиту виділяють в окрему групу, щоб запобігти перевантаження в електромережі.
- Постачання електроенергією санвузла.
Санвузол виділяють в окрему групу. Через високу вологість в туалеті і ванні, до електропроводки пред’являються спеціальні вимоги.
Тепер, коли споживачі розбиті на групи, слід позначити основні місця підключення споживачів (пральна машина, кондиціонер, електроплита, посудомийна машина, водонагрівач і ін).
Наступним кроком буде визначення місця установки розеток, розподільних коробок, світильників і вимикачів. Акуратно з’єднуємо всі електричні ланцюги і не забуваємо проставляти довжини проводів.
Зауваження:
- Дроти можуть проходити горизонтально і вертикально, тільки під прямим кутом!
- Першим ділом робимо чорновий варіант схеми, уважно перевіряємо з’єднання і тільки після цього створюємо чистовий варіант.
- Схему кожної групи бажано зробити на окремому аркуші.
- Необхідно зробити план електропроводки не менше, ніж в двох примірниках, так як він може знадобитися не один раз. Кращим варіантом буде схема в електронному вигляді.
На чистових листах створюється точний план приміщень. Варто обов’язково підписувати розміри. Всі електричні точки слід нанести спеціальними позначеннями. Далі з’єднуємо їх лініями, які позначають дроти.
Для найкращого читання схеми необхідно силові кабелі, дроти заземлення та освітлення виділити різними кольорами. В обов’язковому порядку потрібно розмітити всі відстані від проводів до стін, підлоги, стелі, систем опалення, а також лінійні розміри кімнат.
Зауваження. Щоб підвищити безпеку, потрібно на всі розподільні групи (окремо) встановити пристрій захисного відключення!
Необхідні матеріали та інструменти
Список інструментів, матеріалів та іншого приладдя, які можуть знадобитися:
- Викрутка.
- Інструмент для зачистки проводів.
- Індикаторна викрутка.
- Пасатижі.
- Рукавичка.
- Дриль.
- Перфоратор.
- Коронка по бетону (для висвердлювання отворів під розетки і вимикачі певного діаметру).
- Болгарка з диском по бетону.
- Молоток.
- Дюбелі пластикові з саморізами, для того, щоб зафіксувати монтажну коробку під вимикач і розетку.
- Монтажні коробки.
- Підкладки для установки розетки і вимикача з зовнішньою проводкою.
- Дроти (мідні або алюмінієві).
- Електричний кабель.
- Розподільна коробка.
- Пристрій захисного відключення.
- Лічильник.
- Автомат.
Коротка довідка
На сьогоднішній день в будинках використовують тільки мідні дроти, так як для прихованої проводки алюмінієві дроти використовувати категорично не можна.
Існує два типи проводів і кабелів: одножильні і багатожильні. Вони відрізняються кількістю ізольованих один від одного жив. Жили проводів і кабелів бувають однодротяні і багатодротяні. Провід підбираються в залежності від навантаження.
Зауваження. Не варто економити на матеріалах, дешеві матеріали швидко виходять з ладу!
546px” >

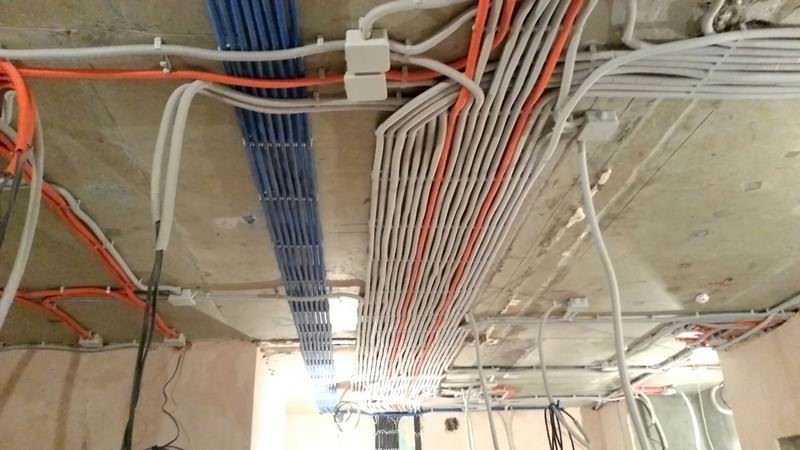

Нижня електропроводка
Рекомендації по майбутньому монтажу електропроводки
- Спочатку обов’язково потрібно перевірити схему електропроводки і розрахунки;
- Відступ від підлоги повинен бути не менше 10 см;
- Не можна робити скоси, всі дроти повинні розташовуватися під прямим кутом;
- Дроти ні в якому разі не повинні перетинатися;
- Проводи повинні проходити на відстані не менше 10 см від віконних рам і дверних прорізів;
- З’єднання обов’язково повинні бути міцними;
- Мати неізольовані, оголені ділянки дроту, зламані розетки і вимикачі категорично заборонено!!!
- Установку електрощитка слід довірити фахівцеві – електрик.
Покрокове керівництво по монтажу електропроводки
Загальні відомості по монтажу зовнішньої і прихованої розводки
При монтажі електропроводки в будинку обов’язково має бути виконано наступну умову: у загальний елетрощіток повинен бути підведений кабель живлення. У самому електрощитку повинні перебувати групи автоматичних вимикачів і пристрій захисного відключення (цей вид робіт краще довірити електрику.
Так як робота при високій напрузі вкрай небезпечна, а також є шанс нарватися на штраф). Від електрощитка проводка проходить в житлові та нежитлові приміщення.
Зауваження. Для санвузла та кухні слід протягнути лінію окремо.
Кожна лінія ділиться на дві групи проводів, одна тягнеться до розеток, інша – до джерел.
Схема електропроводки в будинку
Монтаж прихованої електропроводки
Потрібно вибрати правильний розмір перетину кабелю.
Зауваження. Для вибору потрібного перетину слід:
- З’ясувати максимальну потужність в електромережі;
- Розрахувати споживану потужність всіх електроприладів, які знаходяться або будуть перебувати в будинку.
Розрахувати довжину проводів;
Зауваження. Слід пам’ятати, що в місцях з’єднання кабелю між собою буде потрібно додатково 11-16 см довжини!
За схемою проробляємо штроби (щілини) під дроти за допомогою молотка і болгарки з алмазним диском:
- Починаємо вести провід від автоматів до розеток і вимикачів. Глибина штроб приблизно 2-3 см, ширина-2-2,5 см.
- За допомогою перфоратора і кругової пили вирізаємо Отвори під розетки і вимикачі:
- Нарізаємо дроти на потрібні довжини і робимо перетин;
- Укладаємо дроти в штроби;
Готуємо будівельну суміш. Суху суміш розвести з водою до отримання однорідної маси і нанести на стіну шпателем, після висихання слід прибрати всі нерівності з допомогою терки з пінопласту.
v-chastnom-dome-svoimi-rukami-4.jpg” alt=”Монтаж електропроводки в приватному будинку своїми руками” width=”548″ height=”328″ sizes=”(max-width: 548px) 100vw, 548px” >
Приклад розмітки електропроводки в квартирі
Монтаж зовнішньої проводки
Монтаж зовнішньої електропроводки проводиться тільки при неможливості зробити приховану проводку.
Процес виконання даного виду роботи практично нічим не відрізняється від попереднього, за винятком того, що дроти укладаються не в штроби, а в пластиковий кабельний канал.
Кілька обов’язкових правил при монтажі відкритої проводки:
- Кабель прокладається тільки під прямим кутом;
- Дроти не повинні перетинатися;
- Розташування кабелю від дверних косяків і віконних рам- не менше 10 см;
Установка розеток і вимикачів
Розташування елементів:
- Вимикачі розташовуємо зліва від дверного отвору на висоті 80-90 см від підлоги;
- Розетки слід розташувати на висоті 30 см від підлоги;
- Підводити проводку до розеток слід знизу, до вимикачів – зверху.
Основні дії:
- З’єднуємо дроти там, де знаходяться місця введення, виведення коробок, вимикачів, розеток. Це можна зробити за допомогою опресовування або зварювання.
- Якщо проводиться відкритий монтаж, тоді слід використовувати підрозетники з матеріалів, що не проводять струм. Кріпити їх потрібно за допомогою шурупів, клею і саморізів.
Зауваження. Для вимикачів існує правило: їх встановлюють в розрив фазного проводу.
- Монтуємо установчі коробки в поглиблення стіни, в них встановлюємо розетки і вимикачі.
Зауваження. Для того, щоб зробити поглиблення застосовують спеціальні насадки для різних матеріалів стіни, які встановлюються на перфоратор. Вони бувають різні за розміром. Слід підбирати відповідні саме для ваших С. Установчі коробки (розподільні) потрібні для того щоб розгалужити провід (один кінець піде до розетки або вимикача, інший далі).
- Фіксуємо надійно розподільну коробку.
- Встановлюємо самі розетки. Вставляємо дроти в клеми і ретельно їх фіксуємо.
- Вставляємо розетку в установчу коробку і затискаємо гвинтами за допомогою монтажної пластини. Поверх стіни встановлюється накладна розетка.
- Далі за принципом установки розеток, робимо вимикачі.
Введення електропроводки в експлуатацію
Слід вводити електропроводку в експлуатацію поступово, тобто треба по черзі перевіряти всі розподільчі групи, всі автомати. Спочатку один – включаємо, перевіряємо і переходимо до наступного.
548px” >
Розводка електропроводки в приватному будинку своїми руками
Типові помилки при виконанні даного виду робіт
- Змішування проводів високої і низької напруги в одній монтажній коробці.
- Невірні розрахунки навантаження в електромережі.
Важливо! Неправильне з’єднання проводів і неправильні розрахунки навантаження в мережі можуть привести до загоряння проводки, пожежа.
- Приховані монтажні коробки. Вони повинні бути легко доступні при необхідності!
- Не можна змішувати освітлювальні і звичайні дроти. Вони мають різний перетин! Це може призвести до загоряння!
- Маленький проміжок між проводкою і дерев’яними елементами.
Правила безпеки
- Коли ви починаєте роботи з монтажу електропроводки, потрібно обов’язково відключити живлення в електричному ланцюзі;
- Інструменти, використовувані в ході роботи повинні бути з ізоляційним покриттям на ручках (відмітка на ручках – 1000 В);
- Переконайтеся в тому, що Електрика дійсно відключена, використовуючи спеціальні пристрої;
- Підлягають обов’язковій заміні: зіпсовані штекери, кабелі та з’єднувальні муфти;
- При роботі з електроприладами, не варто забувати витягувати штекери з розеток;
- Роботу зі вхідною напругою, заземленням, розподільними коробками, лічильником і запобіжниками варто довірити фахівцеві – електрик;
- Обов’язково прикріпіть табличку-попередження на коробку електрощита.
Бліц-поради
- При покупці розеток і вимикачів перевірте наявність документів до товару;
- Не можна економити на дрібних матеріалах, таких, як розетки, вимикачі та ін.
- Уважно розраховуйте споживання електроенергії всіма приладами, знаходяться в квартирі;
- Визначити, скільки можна зробити розеток, слід за допомогою співвідношення 1 елемент на чотири погонних метра стіни;
- Для живлення потужних споживачів зазвичай використовуються дроти перетином 6,0 мм2. Наприклад, для електроплити.
- Хорошим варіантом буде установка автоматичних вимикачів на кожну лінію проводки;
- У санвузлах монтаж розеток заборонений! Виняток: елементи підключаються через спеціальний розділовий трансформатор;
- При наявності декількох паралельних проводів варто розмістити їх на відстані – не менше 3 – 5 мм;
- Заземлюючі дроти в місці введення необхідно з’єднати зварюванням;
- При монтажі електропроводки самостійно слід правильно розрахувати свої сили (можливо буде потрібно скористатися послугами електрика).
