Підйомно-поворотні ворота – це найзручніший, надійний, практичний, але досить дорогий вид огороджувальної конструкції для гаража. У відкритому положенні вони приймають горизонтальне положення і трохи висуваються вперед, утворюючи невеликий козирок над в’їздом.
Про їх плюси і мінуси, а також самостійній установці піде мова в цій статті.
Переваги та недоліки даного виду воріт
Підйомно-поворотна конструкція володіє декількома явними перевагами перед іншими видами гаражних воріт:
- міцне цілісне полотно забезпечує надійний захист від стороннього проникнення і злому;
- характеризується високою стійкістю до корозії та інших негативних наслідків впливу зовнішнього середовища (при дотриманні технології виготовлення і рекомендацій щодо вибору матеріалів);
- не вимагає місця для відкривання;
- у відкритому стані не займає корисний простір;
- передбачає обробку різними облицювальними матеріалами, допускає декорування будь-якими вставками і панелями;
- може утеплятися спеціальними пінополістирольними панелями;
- може відкриватися вручну або обладнуватися автоматичною системою відкривання;
- підходить для установки в одинарних і в подвійних гаражах.
Недоліки підйомно-поворотних воріт в основному пов’язані з деякими обмеженнями і особливостями самої конструкції, які виражаються в наступному:
- вона може встановлюватися тільки в прямокутні отвори;
- у відкритому стані зменшує висоту отвору (орієнтовно на 20 см).
- цілісне полотно воріт унеможливлює ремонт окремих ділянок – у разі пошкодження потрібна повна заміна всього елемента;
- ворота оснащуються пружинним механізмом, який розрахований на певну масу конструкції, тому при виконанні теплоізоляції слід враховувати вага утеплювача: якщо маса утеплених воріт значно зросте, необхідно встановлювати противаги;
- між полотном і рамою можлива наявність щілин, які усуваються за допомогою гумового ущільнювача, але такі ворота рекомендується встановлювати тільки в неопалюваних гаражах.
Принцип роботи воріт
Конструкція підйомно-поворотних (щитових) воріт відрізняється досить простим пристроєм. Вона складається з рами, полотна і напрямних, по яких вона повертається навколо своєї осі, переходячи з вертикального в горизонтальне положення і назад.
При відкритті воріт задіюється роликовий механізм і підйомні важелі, з допомогою яких стулка воріт рухається по напрямних, а потім фіксується під стелею гаража. Нижня частина полотна піднімається вгору і утворює козирок над отвором гаража. Компенсаційні пружини в закритому положенні воріт розтягуються, а при відкритих воротах залишаються вільними.
Механізм відкривання даного виду воріт буває двох типів:
- Шарнірно-рычажковый – простий, надійний і найпопулярніший механізм, що забезпечує простий рух щита і запобігає його блокування. Обов’язкові вимоги: ретельне регулювання натягу пружин і висока точність монтажу напрямних.
- На противагах – цей механізм складається з троса, прикріпленого до нижніх кутах рами і проходить через блок, а також противаги, встановленого на протилежному краю лебідки. Даний механізм рекомендується використовувати для масивних воріт з великою вагою.
Управління щитовими гаражними воротами може бути ручним або з використанням електроприводу (як правило, на дистанційному управлінні).
Прочитати про монтаж автоматичних воріт своїми руками можна в цій статті.
Переглянути фото орних воріт, зроблених своїми руками, можна тут.
Які чагарники найкраще посадити вздовж паркану — читайте в цій статті.
Вибір матеріалів
Матеріали для підйомно-поворотних гаражних воріт слід вибирати в залежності від механізму і використовуваного полотна стулки. Для найпростіших воріт, які можна виготовити своїми руками, будуть потрібні (всі виміри дані в сантиметрах):
- дерев’яні бруски: для коробки перетином 12х8, стельовий-10х10;
- металеві штирі;
- кутник: для рами-3, 5х3, 5х0, 4, для рейок — 4х4х0,4 см;
- швеллерный кронштейн 8х4,3х0,5;
- пружина з внутрішнім діаметром 3 см;
- прут металевий перетином 0,8 (для регулятора натягу);
- електропривод (якщо передбачена автоматизація воріт);
- полотно.
Для самостійно виготовляються воріт оптимальним варіантом є дощаний щит, оббитий оцинкованим залізом і покритий захисним складом. Для теплоізоляції можна використовувати пінополістирол, пінопласт або утеплювач в матах, а для поліпшення зовнішнього вигляду – облицювати готові ворота дерев’яними панелями або пластиком.
Необхідні інструменти для роботи
Для самостійної установки гаражних воріт підйомно-поворотного типу потрібно традиційний набір інструмент:
- рівень;
- молоток;
- олівець;
- дриль;
- гайковий ключ;
- викрутка;
- свердел;
- болгарка;
- зварювальний апарат.
Монтаж воріт
Першим кроком в установці воріт є їх проектування. Для цього необхідно заміряти отвір і самостійно скласти ескіз або підібрати готовий креслення.

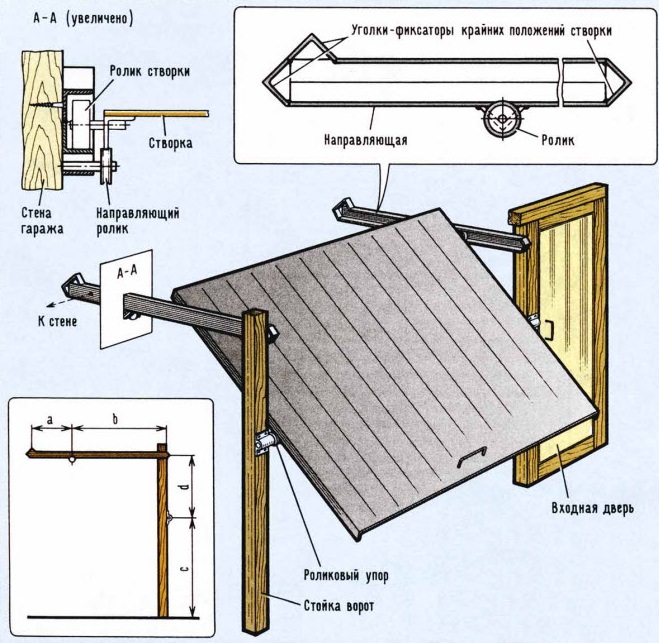

Креслення підйомно-поворотних воріт
Після цього купуються матеріали, інструменти і починається безпосередня робота з виготовлення воріт:
- Збирається коробка з брусків, які скріплюються між собою косинцями чи металевими пластинами.
- Коробка фіксується в отворі і кріпиться штирями, низ приблизно на 2 см заглиблюється в стяжку підлоги.
- Збирається полотно воріт: рама обшивається щитом і закривається листовим металом.
- З куточка виготовляється опора механізму, в одній полиці просвердлюється два отвори діаметром 1 см для фіксації до поздовжніх стійок, в іншій – ще три під кріплення пружинного кронштейна. Для кріплення швелерного кронштейна, використовуваного як опора для пружини, в одній з полиць просвердлюється 3 отвори.
- Кронштейн і пружина з’єднуються за допомогою регулювальної пластини, виготовленої з смужки заліза. Крайні витки пружини використовуються в якості зачепів, а до низу приєднується регулятор натягу з прутка. З однієї зі сторін виходить кільце, з іншого – нарізається різьба.
- Шарнірний вузол знизу виготовляється з куточка з отвором (0,85 см) і приварюється до рами між нижнім ребром і серединою отвори для важеля механізму підйому на відстані 12 див.
- Пластина з отвором для регулятора натягу приварюється до торця важеля.
- Виготовляються рейки для руху щита: складаються 2 куточка, і краю їх поличок зварюються таким чином, щоб внутрішній простір між їх вершинами дорівнювало 5 див.
- Один кінець такої рейки приварюється до пластини з отворами. Між осьовою лінією направляючого і нижнім ребром поперечки повинен залишитися проміжок 8 см. шматки швелера приварюються до інших країв рейок на відстані 14-15 см. Швелер кріпиться до стельового бруска за допомогою болта.
Після закінчення складання конструкція забарвлюється для додання їй естетичного вигляду, важкодоступні місця рекомендується фарбувати перед складанням.
Схема установки воріт
Рекомендації професіоналів, які треба враховувати при виготовленні підйомно-поворотних воріт:
- для складання деталей рекомендується використовувати зварювання, що знизить необхідність в кріпленні і свердлінні отворів;
- висота прорізу воріт не повинна бути менше ніж 2,2 метра, а відстань від верхньої частини отвору до стелі – 0,35-0,5 метра;
- якщо підйом низький, барабан слід розташовувати ззаду;
- у нижньому профілі полотна повинен бути паз, в який встановлюється ущільнювач;
- вага полотна – дуже важливий параметр, його оптимальне значення становить 100 кг;
- як привід можна встановити реверсивну самоблокуючу лебідку (220 В, 350 Вт, тягове зусилля – 125 кг);
- для облаштування автоматики можна скористатися автомобільною сигналізацією.
Для зручності експлуатації полотно можна виготовити зі вставками з напівпрозорих матеріалів, що збільшить кількість світла, а також оснастити стопорними пристроями і системами безпеки, що захищають від защемлення або запобігають злом.
Саморобні підйомно-поворотні ворота – це сама економна можливість закрити отвір гаража, не обмежуючи функціональність, зручність користування і оригінальність їх дизайну.
