Одноважільний або джойстиковий змішувач практично витіснив з ужитку у ванних і на кухнях двовентильні крани або крани, вбудовані в стіни. Одноважільні крани прості в застосуванні і ремонті, мають тривалий термін служби. Головна перевага їх конструкції в тому, що в ній немає тертьових один об одного металевих частин.
Типи змішувачів з важелем
Джойстиковий змішувач являє собою компактний корпус з ручкою-важелем. За внутрішньою будовою одноважільні змішувачі бувають кульовими і картриджними.
Механізм змішувача кульового типу в розрізі
Пристрій змішувача з кульовим механізмом має на увазі, що змішування води відбувається в невеликій кулі, що знаходиться в корпусі і спирається на ущільнюючі прокладки (сідла). Три отвори в кульці призначені для гарячої, холодної і вже змішаної води. Простір всередині кульки називається змішувальної камерою. При повороті регулювального штока (перемикача змішувача) напір вхідної води, і холодної і гарячої, змінюється і її температура і напір на виході змінюються також. Все залежить від того, наскільки перекривають один одного отвір в кульці і відповідне йому входить отвір.
Для змішування води в змішувачі картриджного типу використовується картридж з пари керамічних пластин (дисків) з отворами. У цій конструкції диски замінюють кульку: натиск і температура витікає з крана води залежить від ступеня перекриття один одним отворів у верхньому і нижньому дисках. Якщо у вас крани картриджного типу, то ремонт змішувача на кухні або у ванній зазвичай зводиться до заміни картриджа.
Проблеми, що виникають при роботі одноважільного змішувача
Хоча одноважільні змішувачі вважаються дуже надійними, але і з ними можуть виникнути проблеми. Найчастіше потрібен ремонт при протіканнях, тріщинах, зменшенні напору, незадовільного регулювання (різкий перехід від холодної води до гарячої).
Проблеми під мийкою
Ви відзначаєте постійну вогкість і помічаєте скупчується воду під мийкою. Що робити? Насамперед підозра падає на сифон або гофровані шланги з нержавійки. Якщо з ними все в порядку, і мийка добре загерметизована, то перевірте сам кран.
Неправильне прилягання корпусу змішувача до мийки і зміщення прокладки в сторону можуть бути причиною досить сильних протікання і термінового ремонту.
Проблеми зверху – усуваємо несправності змішувачів
- Типова проблема кульових змішувачів-швидкий знос гумових або тефлонових сідел, на яких лежить кулька. Це викликає просочування води. Для профілактики цієї несправності змішувача можна міняти ущільнення раз в два-три роки.
- Дискові змішувачі ламаються від жорсткої засміченої води. На керамічних поверхнях, щільно підігнаних один до одного, виникають відколи і подряпини. Все це призводить до протікання і зниження точності змішування. В цьому випадку картридж потрібно міняти.
- Інша часто зустрічається проблема дискових змішувачів-погана регулювання. Це-звичайна проблема недорогих моделей, які мають занадто малий кут настройки. Вибирайте картриджі і змішувачі перевірених марок і виробників, з великим терміном служби, з кутом настройки до 15°.
Зняття вентиля і перевірка на знос сідел змішувача
Проблеми загального порядку — вода сочиться через змішувач
- Неправильно встановлений важіль може бути причиною постійних протікання на кухні. Якщо причина незадовільної роботи в цьому, то кран потрібно перебрати і щільно підігнати важіль при установці.
- Деякі несправності вимагають установки нового змішувача. Це тріщини в змішувальному кульці або в корпусі. Якщо є тріщини, то біля змішувача постійно стоїть калюжка води. Те ж може бути при зносі кілець ущільнювачів в блоці виливу.
- Також проблема може бути не пов’язана зі змішувальною камерою. Зменшення напору зазвичай відбувається через засмічення аератора на виході з крана.
Ремонт одноважільного змішувача з картриджем
Ремонт змішувача з картриджем потрібно починати з демонтажу. Перед тим, як розібрати одноважільний змішувач, перекрийте воду і злийте її залишок з кранів. Раковину або хоча б зливний отвір рекомендується чимось прикрити.
Одноважільний картриджний змішувач в розрізі
- Відкрутіть гайку з аератором з виливу крана. Зазвичай це можна зробити руками.
- Зніміть декоративні заглушки, відкрутіть гвинти, які фіксують важіль. Для цього потрібен шестигранний ключ або викрутка з відповідним жалом. В крайньому випадку, можна використовувати дриль з тонким свердлом. Щоб дізнатися яку головку має гвинт, посвітіть ліхтариком в отвір. Потрібно діяти акуратно: якщо зірвати шліц, то демонтаж змішувача стане набагато більш складно завданням. Якщо гвинт не піддається, обробіть його WD-40, почекайте трохи і спробуйте знову.
- Зніміть важіль: потягніть його вгору. Це потрібно робити акуратно: у ряду моделей зняття важеля вимагає певних зусиль.
- Після зняття важеля ви побачите декоративний ковпачок. Витягніть його: він зроблений з пластику або неміцного металу, і відгвинчується руками. Якщо не виходить, спробуйте акуратно повернути його плоскогубцями або газовими ключем.
- Після видалення ковпачка потрібно зняти фіксуючу гайку, під якою знаходиться картридж. Для цього буде потрібно шведський розвідний ключ або ріжковий ключ.
Як купити керамічний картридж на заміну
Картриджі мають різні діаметри отворів. Тому, важливо мати в руках несправний картридж, коли ви йдете купувати новий. Крім різних діаметрів зустрічаються різні типи фіксаторів з боку нижньої пластини. Віддавайте перевагу дискам з силіконовою прокладкою і від відомих європейських компаній. Тоді вам не доведеться ремонтувати змішувач наступні кілька років.
750px” />
Керамічний картридж однозахватного типу в розборі
Установка нового картриджа і збірка змішувача
Збірка крана після заміни картриджа виконується в зворотному порядку:
- М’якою тканиною очистіть циліндричну порожнину корпусу. Переконайтеся в тому, що корпус цілий всередині. Видаліть вапняний наліт.
- Вставте картридж. Для правильної установки на ньому є центруючі виступи. Залишається тільки поєднати їх з заглибленнями в корпусі.
- Затягніть фіксуючу гайку, але без зайвих зусиль. Інакше можна деформувати сам картридж або знаходяться нижче ущільнення. А це викличе нові протікання. Тому затягніть упівсили і включіть воду. Якщо вона виступає з боків з отворів корпусу, то вимкніть воду і ще трохи затягніть. Продовжуйте затягувати гайку потроху, поки після включення води корпус не буде залишатися сухим.
- Далі дійте у порядку, зворотному розбиранні: встановіть ковпачок, встановіть важіль і зафіксуйте його гвинтом, поставте заглушки з індикацією холодної і гарячої води.
750px” />
Новий картридж вставляється в пази в крані і поєднується по отворах, як показано на зображенні
Ремонт одноважільного змішувача з кульовим блоком
Проблеми одинважільного крана з кулькою зазвичай викликані поломкою клапанного механізму. Важіль, зафіксований гвинтом, знімається так само, як і в разі змішувача з картриджем. Куполоподібний металевий ковпачок, який знаходиться нижче, фіксує в корпусі весь клапанний механізм. Під ковпачком – пластиковий кулачок, який обмежує переміщення керуючого важеля. Знизу кулачка – шайба куполоподібної форми для щільного прилягання до кульки-змішувача. Пристрій кульки і принцип змішування ми вже описували вище.
Кулька лежить на гумових сідлах, які притиснуті пружинами. Нижче, в частині блоку виливу, змішувач з кульковим механізмом влаштований так само, як змішувач з керамічним картріджом.
Порядок розбирання
- Зніміть пластикові червоно-сині накладки і відкрутіть важіль за описаною вище схемою. Різниця буде в тому, що штир, з якого потрібно скрутити важіль, не полімерний і прямокутний, а металевий, з різьбою для фіксуючого важіль гвинта.
- Викрутіть куполоподібний ковпачок. Він може бути обладнаний шліцами для зручного захоплення. Але якщо шліц немає, використовуйте викрутку: упріть її в паз і акуратно підбивати вгору і за годинниковою стрілкою, зриваючи деталь з місця. Також можна використовувати круглогубці, завівши їх в пази зсередини ковпачка.
- Після зняття ковпачка, виймайте кулачок з фігурною шайбою. Очистіть їх від забруднень дрантям.
- Вийміть кульку-змішувач і досліджуйте його клапанну частину.
- Вийміть сідла клапанів. Вони дістаються просто за допомогою тонкої викрутки. Пінцетом або викруткою можна дістати притискні пружинки під сідлами.
750px” />

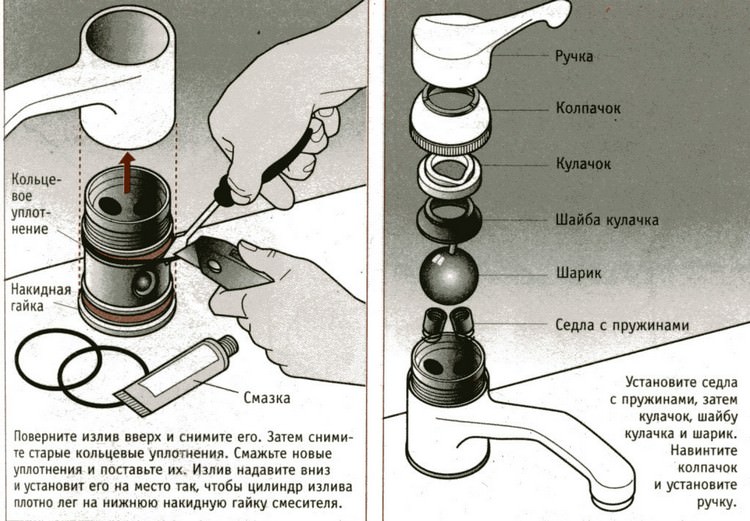

Схема збірки і ремонту одноважільного змішувача кульового типу
Типові проблеми клапанного механізму кулькового змішувача
Протікання або зайвий шум можуть викликатися наступними несправностями:
- Зношені або сильно забруднені внутрішня частина купольної шайби або гніздо в корпусі, куди впирається нижня частина кульки. Ці сферичні порожнини потрібно ретельно очистити.
- Знос кульки. На ньому можуть виявитися тріщини, борозенки. Все це викликано брудною і жорсткою водою з домішками твердих частинок. Усунути можна тільки заміною кульки.
- Знос клапанних сідел. Якщо вони починають погано прилягати до кульки, то пропускають воду. Їх також потрібно замінити.
- Погане прилягання сідел може бути викликано не тільки їх зносом, але і ослабленням пружин. Питання вирішується заміною пружин на нові.
Збірка одноважільного змішувача з кульковим механізмом
Вона виконується в зворотному порядку, з очищенням і мастилом старих частин і заміною нових:
- Очистіть порожнину крана.
- У сідла вставте нові пружини, покладіть збірку в призначені їй гнізда.
- Очищений кулька змащується силіконовою змазкою. Куля вставляється в корпус змішувача.
- Встановлюється шайба з кулачком. Для правильної збірки в корпусі є паз, який слід поєднати з виступом на кулачку.
- Чистий верхній ковпачок з металу наживите і прикрутіть. Важливо не допускати перекосів.
- Одягніть на металевий шток і прикрутіть важіль для регулювання води.
Проблеми з блоком поворотного виливу
Якщо вода з одинважільного змішувача тече вище і нижче блоку поворотного виливу, це викликано зносом ущільнювачів. В якості ущільнювачів використовують гумові кільця, рідше – манжети. Щоб замінити кільця, потрібно розібрати змішувач наступним чином:
- Після вилучення картриджа потрібно зняти з корпусу поворотний бік виливу. Як це зробити, стане зрозуміло при розбиранні. У деяких моделях даний вузол знімається вгору. На корпусі він стопориться спеціальною муфтою. Але частіше блок виливу знімається вниз, де приєднується гофрований гнучкий шланг. Щоб зняти блок, потрібно виконати розбирання аж до демонтажу змішувача з мийки чи раковини.
- З нижньої сторони демонтованого змішувача потрібно відкрутити кільцеподібну гайку і витягти знаходиться під нею фторопластове кільце.
- Тепер можна зняти з корпусу блок виливу, потягнувши його вниз. У місцях зчленування з корпусом виявляться зношені гумові ущільнювачі. Слід придбати поставити такі ж нові, а заодно і замінити і фторопластові кільця зверху і знизу до установки змішувача.
Тріщина в корпусі
Ця несправність відразу помітна, і вимагає заміни змішувача цілком. Деякі домашні майстри вдаються до силіконового герметику для «ремонту» корпусу. Але це тимчасовий захід. Незабаром все одно доведеться вирушати в магазин за новим змішувачем.
Засмітився аератор
Якщо, при цілком відкритих кранах, ви спостерігаєте недостатній натиск, то причин може бути кілька. Це і засмічення в трубах і вхідних шлангах, і просто поганий натиск у водопровідній мережі. Але також це може бути засмічення аератора на трубі виливу. Для ремонту викрутіть аератор. Якщо зусилля рук недостатньо, то скористайтеся розвідним ключем. На аераторі є шліци для викручування. На сіточці всередині ви виявите масу тверді частинки і нашарування, які перешкоджають протіканню води і знижують тиск. Сітку можна очистити під струменем води.
Якщо забруднення залишилися, розберіть аератор, очистіть отвори вручну зубочисткою або голкою.
Профілактика поломок змішувача з картриджем або кулькою
Якщо Сантехніка вимагає постійного ремонту, значить, якість води в трубах водопроводу у Вашому регіоні незадовільне. Варто задуматися про встановлення фільтрів. Звичайні механічні фільтри, приєднані до гофрованим шлангах, значно продовжать термін служби будь-якої сантехніки в будинку. Зваж і відкладення з води не будуть так швидко прати силіконові та гумові частини, а також кульку і кераміку клапанного механізму крана.
