Схема підключення датчика руху для освітлення

В умовах жорсткої економії коштів, всі методи хороші. Використання сучасних технологій в побутових умовах допомагає по крупицях досягати відчутних результатів. Споживання електроенергії останнім часом зазнало змін. Прогрес торкнувся енергетики. Це і впровадження нових світлових пристроїв, і принцип роботи техніки. Приклад ефективності та економічності — це програмована інтелектуальна схема підключення або відключення за допомогою датчика руху, прилад для освітлення приміщення. Взаємопов’язані прилади послідовно з’єднані, використовують електроенергію за потребою і що важливо, при відсутності потреби в світлі відключають лампочки. У зв’язку з тим, що сучасні побутові джерела світла володіють низькими енергетичними витратами при включенні, досягається економія електрики і корисне використання ресурсу світлових приладів.

Принцип дії, що набув поширення

Світло включається, відключається по команді, що надходить від лінзи до фотоелемента, замикає або розриває електричний ланцюг. Сенсор збирає інформацію за допомогою інфрачервоного поля чутливого до температурних змін і пересувань джерела тепла. Ефективність чутливих елементів досягається використанням пасивних і активних зон, розташованих в шаховому порядку чергування.

Чи знаєте ви, що існують активні і пасивні датчики руху. Вони відрізняються за принципом дії. Активні діють за принципом ехолокатора, випромінюючи хвилі, і ловлячи їх відображення, а пасивний налаштований тільки на сприйняття сигналу.

Також розрізняють датчики руху за конструктивними особливостями і способом дії. Існують основні типи, які застосовуються в різних схемах підключення приладів освітлення. Різниця полягає в використовуваних чутливих елементах:

1. Інфрачервоний;
2. Ультразвукові або мікрохвильові;
3. Комбінований. У конструкції використовуються кілька типів сенсорів.

Сучасні пристрої можуть оснащуватися різними методами підключення. Це може бути добре знайома провідна система, актуально кабельне з’єднання або отримує велике поширення бездротова. У деяких випадках застосовуються пристрої, що підключаються за допомогою радіосигналу.

Область застосування подібних дсенсорів широка і обмежується тільки польотом фантазії конструкторів. Вони зустрічаються в техніці, призначеної для освітлення, кондиціонування, охорони, а також військового використання. У всіх областях використовуються сенсори, що працюють на одному і тому ж принципі, але розрізняються за параметрами:

1. Реакції на тепло, швидкість руху;
2. Температурний режим;
3. Ступені захисту від зовнішнього впливу;
4. Функціональність;
5. Программируемости.

Виходячи з перерахованих факторів, затребувані датчики руху в різних виконаннях. Вони можуть бути вбудовані в один корпус пристрою або пропонується як окремий виріб, що вбудовується в загальну схему. Поширення отримали датчики в індивідуальному корпусі через зручності при установці, експлуатації.

Різноманітність датчиків руху для будинку

Побутова специфіка висуває до виробників приладів, використовуваних в домашніх схемах освітлення прості, але істотні вимоги. Вироби повинні бути безпечними, надійними в експлуатації, мати привабливу вартість, щоб була присутня економічна вигода впровадження пристрою. Тому компанії випускають датчики виробили критерії і методологію з виробництва, щоб випускаються прилади були загальнодоступними і відповідали пропонованим вимогам. Таким чином, на прилавках магазинів з’явилася велика кількість датчиків руху для освітлення, що відрізняються за налаштувань:

1. Задається час на включення і відключення світла. Залежно від способу застосування інтервал варіює в тимчасових межах з 5 секунд до 10 хвилин;
2. Реагування чутливого елемента датчика на інтенсивність освітлення. Світлові прилади включаються при зниженні світлового порога нижче заданого параметра, і вимикається при збільшенні;
3. Реакція на переміщення залежить від чутливості датчика. Чутливі елементи використовуються в охоронних сигналізаціях.

Пропонуються вироби, що забезпечують різні запити, тому при виборі виробу необхідно визначитися з необхідними параметрами:

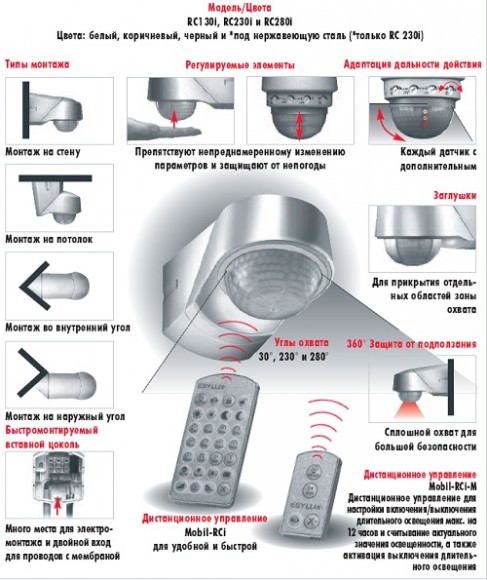

1. Умови роботи приладу – в квартирі, на вулиці, в господарських приміщеннях. Від цього залежить, який корпус потрібно і кріплення. Пропонуються вироби у волого – і пилозахисним виконанні, з кронштейнами, кріпленнями на липкій основі;
2. Енергетичні здібності датчика. Від цього залежить, з якими приладами по потужності він сумісний, габаритні розміри, параметри монтажу. Датчики розраховуються на різну потужність від 200 Вт і вище. Виріб вибирається за технічними характеристиками для одного пристрою або групи пристроїв;
3. Розташування і зона дії. Враховуйте, що пристрої з різними чутливими елементами мають свої особливості. Теплові елементи працюють з видимими об’єктами. На те, що відбувається за склом вони не спрацьовують, тому що знижується показник теплопровідності. Водночас для ультразвуку ці перешкоди не проблема, але навколишні джерела випромінювань шкодять чутливому елементу, аж до виходу пристрою з ладу. Підбираючи місце установки датчика, враховується його чутливість і спрямованість дії;
4. Показники часу спрацьовування фотоелемента. Цей параметр важливий для приміщень, де встановлюється кілька датчиків. Грамотно підібрані цикли спрацьовування забезпечать послідовне включення світла, адаптуючи роботу пристрою під приміщення;
5. Радіус дії фотоелемента. Існують датчики, здатні охоплювати зону дії в 360° їх встановлюють на стелю, а пристрою з радіусом 180° призначений для розміщення на стіні.

550px”>

Установка і підключення датчика руху за схемою

Підібравши виріб, що відповідає висунутим вимогам і відповідне параметрами приладів, з якими належить спільна робота, його необхідно грамотно встановити. Процес монтажу нескладний. При виконанні, враховуються побажання, викладені в інструкції з експлуатації пристрою. Для спрощення роботи пропонується наступна схема підключення датчика руху для освітлення до світильника. Під задньою кришкою датчика розташовані клеми підключення. До трьох з них вже підключений датчик, що залишилися вільні призначені для зовнішніх дротів. При монтажі багатожильного дроту, для зручності роботи застосовуються спеціальні наконечники НШВІ.

Щоб датчик забезпечити живленням мережі до клем підключають:

1. Фазу – коричневий провід;
2. Нуль – синій провід.

Фазу і нуль підключають до відповідних проводів світильник, перед остаточним з’єднанням звіряються з супровідною інструкцією виробу. Закріплюються наконечники за допомогою передбачених кріплень в роз’ємах, у міру потреби відкриті ділянки ізолюються спеціальними матеріалами.

487px”>

Кришка встановлюється на місце і починається робота по з’єднанню в розподільній коробці. У неї зводиться пучок з семи проводів:

1. Три заходять від датчика руху;
2. Два від освітлювального приладу;
3. Два живлять-фаза і нуль.

З’єднання приводиться в суворій послідовності:

1. З’єднуються фази датчика і живлення (білий і коричневий);
2. Три нуля — датчика (зелений), живлення і приладу (сині);
3. Решта дроти від датчика (червоний), приладу (коричневий) з’єднуються в окремий блок.

580px”>

Після завершення етапу сполучних ізоляційних операцій, слід перевірити роботу. Підключається напруга і перевіряється реакція елемента датчика на рух. Якщо роботи проведені в описаній послідовності і узгоджені з інструкцією, то пристрій буде справно працювати.

Бажано, щоб в схему входив вимикач, для відключення пристроїв з мережі. Наприклад, при проведенні заміни елементів схеми.

Популярністю користується схема підключення датчика руху для освітлення з примусовим включенням приладу. Такий варіант актуальний для житлового приміщення, тому що потрібно включене світло при відсутності руху в зоні дії чутливого елемента. Хитрих удосконалень така схема не вимагає, знадобиться додати в схему вимикач паралельно датчику руху. Таке поліпшення збільшує комфорт в квартирі. У міру потреби освітлювальні прилади переводяться в стан постійної роботи.

Корисно дотримуватися принципу паралельності в схемі підключення при монтажі двох датчиків. Дана схема підходить і для трьох, чотирьох пристроїв. Так, досягається дублювання схем. При цьому розташування вимикача міняти не потрібно, але враховується факт обов’язкового підключення фази вимикача до ділянки, що знаходиться між датчиком і освітлювальним приладом. Таке розташування забезпечить вимикання або включення світла в обхід датчика руху.

Настройка датчика – важлива і проста процедура

Для отримання необхідних параметрів роботи пристрою передбачені регулятори, що знаходяться на корпусі:

1. “Time” позначає управління тимчасових показників включення і відключення світла;
2. «Lux» призначений для автоматичного включення датчика при зниженні зовнішнього освітлення.

Тепер можна спокійно експлуатувати благо цивілізації, з зручністю і комфортом, отримуючи при цьому дивіденди у вигляді економії електроенергії.
