Вибір циркуляційного насоса для системи опалення: їх види, пристрій, монтаж

Для оптимізації роботи автономних опалювальних систем і для забезпечення їх більшої ефективності використовуються циркуляційні насоси. Вони дають можливість власнику приватного будинку активно втручатися в роботу системи опалення та проводити швидке регулювання її різних параметрів. Більш того, за допомогою даних пристроїв теплоносій швидше проводиться по трубопроводах, здійснюючи нагрів приміщень максимально швидко.

Підбір циркуляційного насоса для опалення приватного будинку

Критерії, якими потрібно керуватися при виборі даного агрегату:

  • Тип опалювальної системи (відкрита/закрита);
  • Витрата води або іншого теплоносія;
  • Опір, який система надає при конкретному рівні витрати теплоносія (крім води, їм може бути ще й антифриз).

Визначити витрату опалювальної системи можна, знаючи три параметра:

  1. Середньостатистичне значення температури рідини (теплоносія) ;
  2. Різниця температурного режиму в обох кінцях водопроводів;
  3. Загальна кількість споживаного (не виробленого!) тепло.

Середньостатистична температура вимірюється в кожному окремому випадку. Чим нижче цей показник (норма зазвичай знаходиться в діапазоні від + 65C° до + 70C° — – тим менше будуть підсумкові втрати тепла. Різниця температур обирається власником будинку довільно з діапазону від 5C° до 20C°, причому сама вона впливає на швидкість теплоносія і витрата тепла. Якщо правильно підібрати ще й діаметр трубопроводу, то можна домогтися якомога більшої схожості циркулятора і опалювальної системи (без цього вони будуть працювати не ефективно, а якої потужності апарат — вже не важливо).

Выбор циркуляционного насоса для системы отопления: их виды, устройство, монтаж

Таблиця коефіцієнтів місцевих опорів

Вживається самою системою теплова енергія розраховується за такими параметрами:

  • Конфігурація і кількість фітингів (або поворотів — суть є одне і те ж) водопроводу;
  • Шорсткість труб по максимальному коефіцієнту (при покупці труб можна дізнатися у продавця або подивитися на упаковці, якщо така буде матися);
  • Місцевий опір.

Знаючи опір, можна легко зробити розрахунок на мінімальний необхідний витрата за наступною формулою

Q =W/(C(t1-t2))

  • W -необхідна енергія (КВт на 10 м2);
  • C — теплоємність води (величина постійна, рівна 1163 Вт/м3•°С);
  • t1-t2 – різниця температур в подає і зворотному водопроводі.

В результаті повинен вийде мінімальний витрата, вимірюваний в літрах за 1 годину. Це і буде головним критерієм, за яким має визначатися вибір циркуляційного агрегату (тут вже можна буде визначати, наприклад, підійде пристрій на 12 вольт або на 40 вольт).

Вас зацікавить:  З чого почати ремонт на кухні своїми руками-порядок дій і поради

800px” />

Приклад схеми підключення насоса в опалювальну мережу будинку

Види циркуляційних насосів і їх пристрій

Циркуляційні насоси прийнято розділяти за використовуваними в них типах роторів:

  • “Сухий” (мотор в них не занурюється в перекачується рідина, а статор відділений від ротора торцевим ковзаючим ущільнювачем);
  • “Мокрий” (мають відцентрове колесо, завжди занурене в перекачується рідина, при цьому статор відділений від ротора пластиною з нержавіючої сталі).

У будь-якому випадку витрата електроенергії насоса з «сухим» ротором буде в рази більше. Обов’язково враховуйте це при виборі!

Перевага пристрою з «сухим» ротором одне, але важливе — це відносно високий коефіцієнт корисної дії (ККД), розмір якого може досягати 80%. Важливо підкреслити й той момент, що для приватних опалювальних систем агрегати з «сухим» ротором використовується вкрай рідко, в основному його застосовують у багатоповерхових будинках, промислових підприємствах, офісних і торгових будівлях та інших об’єктах, чия площа перевищує 1000 м2, хоча можуть бути і винятки.

Недоліки циркуляційного насоса з «сухим» ротором:

  • Дуже великий рівень шуму (до 1000 ДБл);
  • Його установка здійснюється в окреме ізольоване приміщення для безпечного безперебійного функціонування;
  • Необхідність контролю за наявністю в теплоносії важких частинок пилу, так як вони руйнують ущільнювальні кільця між статором і ротором;
  • Дорожнеча сервісного обслуговування.

Выбор циркуляционного насоса для системы отопления: их виды, устройство, монтаж

Циркуляційна помпа, має «сухий ротор»

“Мокрий” ротор має набагато більшу кількість переваг, враховуючи непогані характеристики:

  • Мінімальний шум під час експлуатації;
  • Сервісне обслуговування — один раз на рік (за сторонніми частинками в теплоносії стежити не потрібно);
  • Мала вага;
  • Ремонт простий, як і початкове налаштування;
  • Може бути врізаний в систему опалення;
  • Економічність (в залежності від потужності, енергоспоживання коливається в діапазоні від 1,5 до 5 Вт за 1 годину);
  • Мала вага і компактність.

Серед недоліків можна виділити низький ККД, який не перевищує 50% і необхідність ДБЖ для нормального живлення від мережі. Саме з цієї причини такі апарати використовують в опалювальних системах, мають відносно невелику протяжність.

Для опалення приватного будинку — це найбільш оптимальний варіант. З іншого боку, якщо до будинку планується зробити кілька прибудов (гараж, обладнання мансарди під житлову кімнату, допоміжні приміщення), то варто розглянути питання і вибрати «ціркуляціоннік» з «сухим» ротором.

Вас зацікавить:  Труби сендвіч для печей – монтаж своїми руками

800px” />

Пристрої насоса, що має “мокрий” ротор

Вибір відповідної моделі насоса

Крім виробника і марки насоса, на інформаційній металевій табличці обов’язково присутній і наступна маркування:

  • приєднувальні розміри, зазначені в міліметрах (іноді на пристроях західноєвропейського виробництва цей параметр вказує в дюймах, 1 дюйм — це 25,4 міліметра);
  • висота стовпа теплоносія (рідини), на яку здатний піднімати його опалювальний насос.

Якщо товар не має спеціальної металевої таблички — це неякісна китайська підробка. Технічний регламент Митного Союзу взагалі забороняє торгувати подібною технікою без відповідного маркування на кожній одиниці товару!

Наприклад, власник будинку вирішив придбати циркуляційний насос популярної німецької марки Grundfos UPS, який має наступну маркування:

25-40/180

  • Двадцять п’ять — це приєднувальний діаметр насосної труби, який вимірюється в міліметрах (саме в цьому випадку описаний параметр може мати лише 2 значення — 25 і 32 міліметра);
  • Сорок — максимальна висота водяного стовпа, яка завжди вимірюється в дециметрах (якщо вимірювати в інших звичних одиницях, цей показник дорівнює 4 метрам або 0,4 бар);
  • Сто вісімдесят — монтажна довжина, вимірювана в міліметрах.

Выбор циркуляционного насоса для системы отопления: их виды, устройство, монтаж

Пристрій вдосконаленого циркуляційного насоса

Виходячи з перерахованих вище маркувань і потрібно підбирати агрегат. Тут важливо врахувати ще одну деталь: якщо в будинку два або більше поверхів, то краще купувати і відповідну кількість циркуляційних насосів — так система опалення всього будинку буде оптимізовано. Обійдеться це не так вже й дорого. Наприклад, вищезгаданий німецький коштує близько 4600-5000 рублів. Причому, це вартість якісного німецького апарату, є і куди дешевші. Втім, на системі опалення краще не економити.

Монтаж циркуляційного насоса

  1. Щоб здійснити підключення до примусову опалювальну систему, насос врізається в трубопровід на будь-якій ділянці, віддаленій від обох його кінців на 3 метри (зазвичай при покупці додається докладна інструкція і схема по установці). Своїми руками встановити досить просто. Обв’язка складається з 2 двох кранів-запорников, розташовуються по лівій і правій стороні від насоса (помилкою буде встановлювати їх зверху і знизу) і фільтра грубої очистки. Якщо у примусовій системі опалення є гідроакумулюючий пневматичний бак, то доцільно також монтувати разом з фільтром очистки ще й зворотні клапани, що дозволяють прискорити передачу теплоносія в трубопровід.
  2. При монтажі в комбіновану або природну систему опалення крім фільтра грубої очистки, запірних і оборотних клапанів вставляється ще й так званий байпас. Байпас — це невеликий відрізок труби, що має вихідний зовнішній запірний кран, встановлюваний не перпендикулярно, а паралельно самому насосу. Цей пристрій може перемикати режим з примусовою циркуляції на комбіновану або цілком природну. Вартість його невелика, зате це дозволить оптимізувати швидкість теплоносія системи і в кінцевому підсумку заощадить кошти (опалення будинку завжди вимагає чималого витрати фінансів — це загальновідомий факт).
Вас зацікавить:  Правильна вентиляція в приватному будинку своїми руками: схема і важливі моменти

800px” />

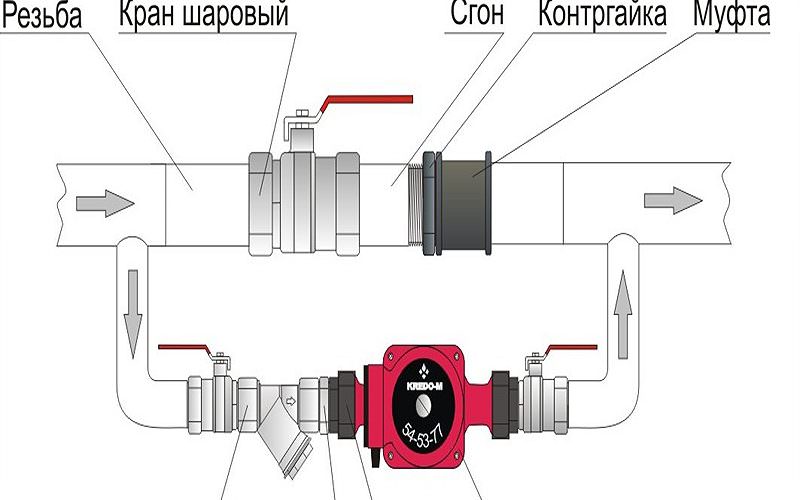

Розміщення насоса в системі опалення

Кілька слів про марки циркуляційних насосів

  • Найбільш популярними на вітчизняному ринку є пристрої фірм Grundfos UPS, Vortex, Willo і IBO. Якщо розглядати країни виробництва, то перевагу фахівці рекомендують віддавати французьким, німецьким, британським і сербським. Також у десятку найбільш якісних по своїй збірці можна віднести і польські, марки Omnigena, єдиний недолік яких — практично повна відсутність сервісних центрів в Росії;
  • З вітчизняних можна виділити хіба що Unipump, хоча, за твердженням покупців, раз на раз не доводиться: іноді якість зборки відмінна, іноді технічні дані не відповідають заявленим. Ось що точно не варто робити — так це купувати дешеві насоси виробництва Піднебесної, відгуки про яких кажучи самі за себе. Вони можуть бути навіть в 3-4 рази дешевше тих же європейських або російських, але якість, кажучи дуже м’яко, залишає бажати кращого. До речі, навряд чи навіть самий зубожілий сервісний центр візьметься лагодити несправності в китайській техніці-це незаперечний факт;
  • Вартість техніки відносно невелика (якщо розглядати агрегати саме для приватного будинку). Середньостатистична ціна, в залежності від магазину, коливатиметься в районі 50-70 американських доларів. Зрозуміло, чим більше потужність агрегату – тим він дорожче. Однак, як вже було зазначено вище, для великих за площею будинків (від 150м2 і більше) краще купувати кілька середніх або малих по потужності циркуляційних насосів, ніж один, але великої потужності. Це дозволить оптимізувати опалювальну систему будинку і зробити її практично досконалою.

Відео

Подивіться відео про те, як влаштований циркуляційний насос.
