Види і монтаж фундаменту для забору з цегляними стовпами

Паркан з цегляними стовпами в будь-якому виконанні завжди прекрасний. Цегляні стовпи досить важкі, тому, для того щоб конструкція не просідала, необхідно попередньо закласти міцний фундамент. Він не тільки надає міцність конструкції, але і підкреслює красу паркану в цілому.

При установці секцій з цегли і бетону попередньо на поверхню фундаменту укладають гідроізоляцію. Для секцій з інших матеріалів гідроізоляційний шар не потрібен. На пучинистих грунтах підставу фундаменту в нижній частині роблять ширше, ніж у верхній.

Функції та переваги фундаменту

Фундамент призначений для утримання конструкції паркану в одному положенні, він рівномірно розподіляє вагу паркану по всьому периметру. Фундамент надає додаткову жорсткість і міцність секціям забору, не дозволяючи їм осідати і руйнуватися. Для цього досить закласти підставу на невелику глибину. Товщина фундаменту підбирається відповідно до розмірів і вагою секцій і цегляних стовпів.

Фундамент добре поєднується з огорожами з будь-яких матеріалів в різних дизайнерських рішеннях. На нього встановлюють і важкі, і легкі конструкції. Паркани з фундаментом стійкі до вітрових та інших навантажень. Фундамент піддається облицюванню керамічною і клінкерною плиткою, а також іншими сучасними матеріалами. Облицювання дозволяє витримати оформлення в єдиному стилі з іншими частинами огорожі.

Види фундаменту

Стрічковий фундамент – найпростіше рішення, підходить для всіх типів парканів. Його ширина залежить від ширини секцій паркану. Заливка розчину виконується за один прийом поверх встановленої в траншею арматури. Глибину заливки роблять невелику, близько 50 см. В результаті виходить суцільна бетонна стрічка по всьому периметру паркану. Для отримання міцної основи необхідно дотримуватися правильного техпроцесу заливки. Саме від цього залежить стійкість фундаменту до навантажень, морозу та інших зовнішніх факторів.



Стовпчастий фундамент придатний тільки для стійких грунтів. На відміну від стрічкового, даний тип фундаменту заливається тільки під опори огорожі. Такий фундамент закладають на глибину промерзання грунту. У пробурений отвір встановлюється труба, яка буде служити підставою стовпа. В цю трубу встановлюють арматуру, заливаючи її розчином бетону. Призначений даний тип для неважких секцій паркану, наприклад, з сітки або профнастилу.



Стрічково-стовпчастий фундамент являє собою комбіновану конструкцію. Вона поєднує в собі і стрічковий і стовпчастий види. Такий фундамент неоднорідний по всій довжині. У місцях встановлення стовпів він ширший, ніж між секціями. Арматура прокладається і під стовпами, і в самій стрічці фундаменту. Використовується для рухомих грунтів. Це досить міцний вид підстави, який використовується для важких секцій, наприклад, з цегли.



Кам’яний фундамент формують з каменю різної форми або цегли. Перевага такого фундаменту: не потребує армуванні. За зовнішнім виглядом зовнішня частина найбільш оптимально поєднується з кам’яним і кованим парканом. Він не тільки досить міцний, але і дуже красивий. Не рекомендується поєднувати з сітчастим парканом і секціями з бетонних плит.

Як приготувати бетонний розчин?

Для виготовлення розчину незалежно від типу фундаменту рекомендується купувати бетон не нижче марки М-200. Але краще брати марку М-400, вона стійка до морозу та інших зовнішніх факторів. Такий розчин в процесі застигання рідше розтріскується, і готову основу виходить більш довговічним, ніж при використанні м-200. Воду в бетон додають в більшій кількості, ніж в стандартний розчин. Готова суміш повинна вийти на 10% рідше — зайва вода просочиться в грунт.

Розчин готують в такій кількості, щоб встигати заливати його в траншею, не даючи застигнути. Щоб отримати необхідний об’єм розчину, множать довжину і ширину фундаменту на його висоту, додатково роблять невеликий запас на усадку в процесі трамбування. Для розчину беруть по дві частини піску і щебеню і одну частину цементу. Все перемішують вручну або в бетономішалці.

Якщо ви хочете знати, як зробити бетонні блоки для забору своїми руками, ознайомтеся з цією статтею.

Як правильно виготовити і змонтувати ковані секції для забору на дачі — читайте тут.

Про всі варіанти установки гаражних воріт своїми руками ви можете прочитати в цій статті.

Технологія заливки стрічкового фундаменту

Спочатку шнуром розмічають територію, на якій буде розташований стрічковий фундамент. Паркани набагато легше, ніж стіни будинку, тому досить вирити траншею на глибину близько 50 см Над поверхнею основа повинна виступати на висоту не менше 10 см. Ширина траншеї буває різною, найчастіше її роблять рівною глибині або розміром 40 див. Рекомендується сформувати дренажну подушку з гравію або щебеню.

На дно ями уздовж довжини укладають арматуру за принципом: два прута кладуться безпосередньо на дно, два прута розташовують паралельно нижнім у верхній частині ями. Якщо паркан буде великоваговий, наприклад, з цегли можна покласти поперечні прути. Для армування досить брати прути перетином 1,2-1,4 см.

В результаті повинна вийти стрічка рівномірної консистенції без стиків. В процесі заливки розчин щільно утрамбовують, щоб виключити появу пустот всередині підстави. Для цієї мети можна використовувати ручну трамбування, виготовлену з підручних засобів, або промисловий аналог. Глибинний вібратор підвищує ефективність трамбування.

Надземну частину фундаменту формують за допомогою дерев’яної опалубки. Для цього по обидві частини траншеї встановлюють дошки на задану висоту, яку, в принципі, можна робити будь-який, але не менше 10 див. опалубку Прибирають тільки після повного застигання бетонної суміші. Процес застигання триває не менше одного тижня.

Технологія заливки стрічково-стовпчастого і стовпчастого фундаменту

Траншея і опалубка виготовляються так само, як і в стрічковому варіанті. Різниця полягає в тому, що потрібно додатково виготовити фундамент під опори. Заливка розчином буде здійснюватися тільки після того, як буде повністю підготовлено стрічкове підставу і фундамент під цегляні стовпи забору.

При розмітці території під фундамент позначають місця установки стовпів. В процесі викопування траншеї додатково бурять або викопують лопатою свердловини під опори. Глибина свердловини зазвичай на 10 см більше, ніж глибина самого фундаменту. На дно ями укладають гідроізоляцію, для неї підійдуть шматки руберойду.

Встановлення стовпів можна виконати двома методами. Найбільш простий — встановити стовпи безпосередньо на шар гідроізоляції і зміцнити прутами арматури. Його використовують при установці бетонних секцій паркану. Після установки арматури в стрічці виконується заливка бетоном всього фундаменту.

Другий спосіб більш трудомісткий. Його застосовують при установці цегляних опор. Ширина свердловини для опори дорівнює 30 см, глибина — не менше 1 м. На рухливих грунтах глибина свердловини дорівнює 1,2 м. На її дно кладуть руберойд і встановлюють металеві труби відповідного діаметра. Арматуру укладають і в траншеї, і всередині труби. Все підготовлене підставу заливається бетоном.

Стовпчастий фундамент виготовляють подібним чином. Різниця полягає в тому, що під секції траншею рити не потрібно. Заливають фундамент тільки під стовпи.

На відео показаний процес будівництва стрічково-стовпчастого фундаменту під огорожу:

Кам’яний фундамент: тонкощі кладки

Кам’яний фундамент можна виготовити двома способами. Під такий фундамент викопують траншею вищевказаним способом. Для фундаменту використовують дикий камінь або бут. Перед укладанням каменів необхідно виконати дренажну подушку. Її виготовляють з гравію або щебеню, їх засипають невеликим шаром на дно траншеї. Армування не виконують. На дно траншеї поверх подушки щільно укладають камені, які потім поступово заливають бетонним розчином. Витрата розчину становить 1: 5 до кількості каменів. Надземну частину формують так, щоб вона зберігала естетичний вигляд.

Другий спосіб — цегляний мур. Її також виконують на дренажну подушку. В цьому випадку глибина і ширина фундаменту розраховується інакше. Ширина фундаменту залежить від висоти паркану. На кожен метр паркану в ширину формується 1 ряд цегли. Таким чином, для метрового забору досить однорядного фундаменту, для двометрового формують підставу в два ряди цегли. Для забору висотою 1 м мінімальна глибина траншеї становить 15 см, двометрового — 30 см.

Розрахувати кількість цегли для фундаменту не складно. Для розрахунку кількості рядів береться висота цегли. Стандартна висота виробу — 6,5 см. При глибині траншеї 30 см додаємо 10 см на надземну частину підстави, отримане число ділимо на 6,5. Вийде в середньому 6 рядів.

Для розрахунку кількості цегли на один ряд береться розмір цегли по довжині. Стандартна довжина-21,5 см. при розрахунку кількості штук на 1 метр фундаменту додають на кожну цеглу 1 см, необхідний для шва в процесі кладки. Згідно даної методики на кожні 2 м фундаменту на один ряд при стандартній довжині вироби витратиться 9 цегли.

Цементний розчин для кладки виготовляють в пропорції від 1:6 до 1:4. Рекомендується розводити невелику кількість розчину, так як він швидко твердне. При укладанні першого ряду цегли шви цементним розчином не закладають. Це необхідно для того, щоб волога при зливах з фундаменту йшла в дренаж. Кладку цегли виконують в шаховому порядку: шви другого ряду цегли розташовують посередині підстави цегли першого ряду.

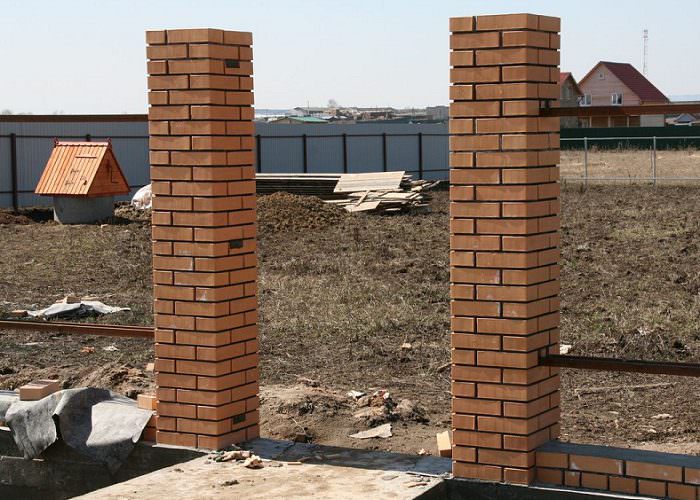

Установка стовпів з цегли

Не рекомендується встановлювати цегляні стовпи безпосередньо поверх фундаменту. Згодом вони поступово зруйнуються під впливом навантаження. Лаги на парканах не захищають стовпи від деформації. Особливо інтенсивно можуть руйнуватися цегляні стовпи, на які навішені ворота і хвіртка. Для стовпів підходить тільки червона і облицювальна цегла.



Для зміцнення стовпів застосовують металеву опору. В якості опори використовують арматуру, металеві труби або куточки. До неї в подальшому будуть приєднані кріплення для секцій і лаги. Пустотілий металевий стовп при установці в фундамент заповнюють бетоном. Його ставлять на глибину приблизно 90 см в процесі закладки фундаменту.

При кладці цегляних стовпів простір між металевою опорою і цеглою ретельно закладають розчином, додаючи при необхідності битий цегла або щебінь. Всі порожнечі всередині стовпа повинні бути заповнені. Секції можна встановлювати тільки після повного висихання стовпів, але не раніше, ніж через 3 тижні.
