Реле тиску-обладнання, призначене і використовується для підтримки задаються характеристик тиску на насосному обладнання та магістралі. Встановлюється у водопровідній конструкції найчастіше з метою запобігання появи, так іменованого сухого ходу.
Промисловість на даному етапі виготовляє не один тип реле, в числі яких механічні і електронні. Електронні прилади діють значно вірніше і краще своїх механічних побратимів. Вони мають найбільш справжню настройку спектру порогів спрацьовування пристосування. Також всі електронні моделі мають в собі вимірювач протоку, якою перекриває роботу в разі брак води в системі, так званий «сухий хід».
Є частина механічних реле, які також оснащені цим датчиком, але основною відмінністю є те, що після того, як з’являється вода в конструкції, механізм потрібно запускати вручну. В електронних реле це відбувається автоматично завдяки системі випробування переміщення рідини.
Серед загальних переваг даного пристрою можна виділити:
- довговічність, яку забезпечує якісна збірка і високотехнологічні матеріали;
- практичність використання, можна ставити на будь-який тип насосів
- ефективність в роботі;
- доступність на ринку продажів і порівняно невисока вартість;
- проста процедура установки і налаштування;
- високоякісна автоматика.
547px” >
Принцип роботи реле
Робота даного механізму підтримується завдяки блоку рухомих пружин, які встановлені всередині оболонки. Вони відстежують тиск води в системі, включаючи і вимикаючи нагнітач, якщо виникає така потреба.
Виділяється три основні режими роботи, серед яких:
- Можливий водоспоживач відкриває кран, вода до якого надходить з гидрорезервуара. Потрібний напір гарантується за рахунок тиску стисненого повітря, що знаходиться в повітряній камері.
- При постійній роботі. У міру зменшення кількості рідини в резервуарі, тиск поступово знижується. Коли досягається найменше значення, Електричні контакти реле змикаються між собою. В цей час спрацьовує включення насоса, він в свою чергу здійснює подачу води безпосередньо, без участі мембранного бака.
- Споживач закриває кран. Нагнітач протягом певного часу продовжує подавати воду, заповнюючи камеру в баку. Тиск зростає до максимального рівня, контакти розмикаються і насос вимикається.
Підключення та налаштування
472px” >
Схема підключення реле тиску води до погружного насоса
Для підключення і налаштування можна викликати фахівця або ж зробити це вручну самому. Всі сучасні реле тиску води для насоса оснащені докладною інструкцією. Озброївшись необхідним мінімумом інструментів, можна встановити пристрій і зробити початкові настройки.
На трубопроводі вибирається зручне місце і встановлюється трійник. До нього кріпиться перехідний штуцер або відвідний шланг на реле тиску.
Підключення здійснюється на різьбі, тому потрібно скрупульозно і якісно герметизувати різьбове з’єднання.
У більшості приладів не передбачено обертове з’єднання з трубопроводом, є тільки гайка, туго прикріплена в корпусі механізму. В такому випадку необхідно виконати збірку за прикладом американки або крутити пристрій на трійнику.
Клемні групи повинні бути промарковані щодо їх призначенню, якщо їх немає, потрібно визначити їх призначення по схемотехніці.
Якщо присутній клема заземлення, її необхідно обов’язково використовувати, встановивши заземлюючий кабель.
Перш, ніж почати налаштування, необхідно згадати основну конструкцію. Знімаємо кришку з приладу, там знаходяться дві пружини різні за розмірами. Та, що більше, регулює значення нижнього тиску, а друга – різницю між самими показниками.
Налаштування виконується послідовно і, дотримуючись певних пунктів, це можна зробити досить швидко і успішно. Гідроакумулятор, де встановлена необхідна величина тиску повітря, приєднується до системи.
Для поліпшеного контролю можна встановити манометр для автомобіля. Включити насос і залишити в робочому режимі до того часу, коли на манометрі висвітиться необхідне граничне значення.
Бувають випадки, коли тиск зупиняється. В такому випадку слід відключати насос вручну.
Поступово зливаючи воду, дочекатися моменту, коли насос включиться, тим самим можна визначити мінімальний рівень тиску.
Щоб отримати необхідний нижній рівень, слід відкрутити велику гайку, оптимальним показником є показання на 10% більше, ніж тиск повітря в найбільшому резервуарі.
При включеному насосі відстежити тиск його виключення, при необхідності відрегулювати показник малою гайкою.
Крім первинної настройки потрібно час від часу стежити за функціональною роботою системи, вносити коригування в налаштування. Майстри радять приблизно кожен квартал зливати всю рідину з гідробака і робити перевірку тиску повітря, підкачуючи або стравлюючи до оптимального значення.
Регулювання роботи
Якщо з якої-небудь з причин встановлені настройки не влаштовують, їх необхідно змінити, вручну відрегулювавши механізм. Щоб зробити необхідні дії будуть потрібні: викрутка, гайковий ключ і ключ для гайок регуляторів.
Процес регулювання полягає в таких діях:
- Включаємо насос і набираємо воду в бак до крайнього значення тиску, яке хочете встановити;
- Припиняємо роботу насоса;
- Відкриваємо кришку реле і поступово провертаємо малу гайку до моменту, поки воно не спрацює. Прокручування за годинниковою стрілкою означає приріст тиску, відповідно обертання в протилежну сторону – його зниження;
- Відкривши кран, виливаємо воду до мінімального рівня тиску на манометрі;
- Закриваємо кран;
- Знову відкриваємо кришку механізму і повільно обертаємо гайку більшого розміру до моменту спрацьовування контактів.
547px” >
Налаштування реле тиску
Вартість
Одним з основних критеріїв щодо вибору пристрою, що купується є його ціна. На ринку продажів ціновий діапазон досить великий, так одне з найдешевших пристроїв обійдеться всього лише в 300 гривень, а найдорожчі екземпляри до 8 тисяч гривень. Тому варто визначити потребу в будь-яких функціях техніки і раціональність інвестування.
Дорогі моделі представляють електронні реле. Вони мають високу точність і їх дуже просто налаштовувати, але в побуті ця точність ні до чого. До того ж закордонні бренди можуть виявитися просто непридатними для українських мереж і водоканалів. Ціновий сегмент таких моделей коливається від двох до восьми тисяч гривень.
Дешеві моделі обходяться в триста-п’ятсот гривень, володіючи низьким порогом чутливості, невеликою точністю і простотою в використання. Однак, на думку фахівців в економії так само повинні бути зрозумілі рамки. Подібні пристрої є недовговічними і гроші, витрачені на них, можуть стати викинутими марно.
Серед основних країн-виробників можна відзначити Німеччину, Данію, Італію, Україну і Китай.
Ціни на механічні прилади:
- Grundfos (Німеччина) – їх вартість становить від 4 тисяч гривень і вище.
- Danfoss з Данії за реле такого ж типу просить близько трьох тисяч гривень
- Український аналог компанії Джилекс обійдеться в триста гривень, італійський Italtecnica в п’ятсот гривень.
- Серед виробників електронних пристроїв лідирують Італія і Китай: DPS-15A з Китаю коштує близько півтори тисячі гривень, а Brio Tank родом з Італії близько чотирьох тисяч.
davleniya-vody-dlya-nasosa-4.jpg” alt=”Як налаштувати реле тиску води для насоса” width=”550″ height=”440″ sizes=”(max-width: 550px) 100vw, 550px” >

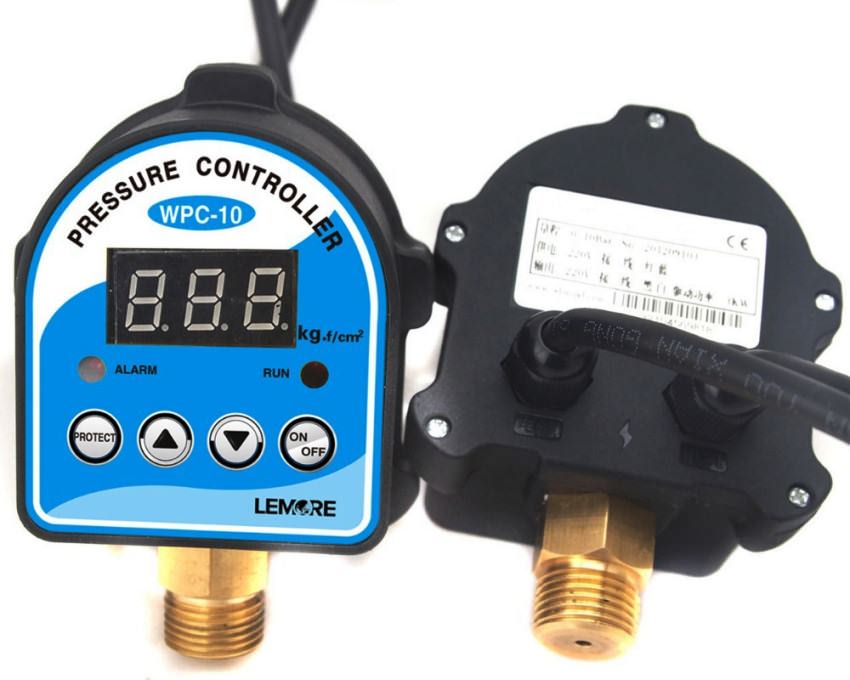

Електронне реле тиску
Бліц-поради
Щоб реле і насосна система працювали якісно і без збоїв, потрібно враховувати певні технічні фактори:
- недозволено виставляти максимально допустимий тиск;
- забороняється закручувати гайки регулювання до упору;
- під час регулювання все звіряти з технічним паспортом механізму;
Найкраще купувати прилад, призначений для роботи в побуті. Максимально допустиме значення напору в системі не можна перевищити чотири атмосфери, а діапазон для роботи встановлюється від півтора до трьох атмосфер.
Краще всього купувати продукцію брендового виробника, щоб можна було обмежити себе від раптових різних проблем. Обов’язково необхідно встановити якісний манометр.
