Як зробити рекуператор своїми руками

Для комфортного, затишного будинку, потрібно вивітрювання кімнат, ніби кухня або ванна. У цьому нам допомагають витяжки і безліч пристосувань. Для цього треба трохи “розкрутитися”, витратитися на пристрої опалення та вентиляції, витяжки. А при постійному підвищенні цін на електрику і підтримування будинку, такі витрати йдуть на другий план.

Тепло необхідне взимку, трапляється, що через вентиляційний комплекс виходить погане повітря разом з теплим повітрям. І при цьому повертається холодне повітря і заходить додому, внаслідок чого збільшуються витрати на електрику.

Придатне утеплення будинку виключено без використання установки герметизації житла або квартири. З допомогою особливих будматеріалів потовщують отвори, дверні та віконні з’єднуючи їх зі стінами, щоб уникнути конденсату. Але якщо не використовувати навмисного вивітрювання, то будинок схожий на так званий термос, внаслідок чого, без вивітрювання неприємно вам буде прибувати в приміщення.

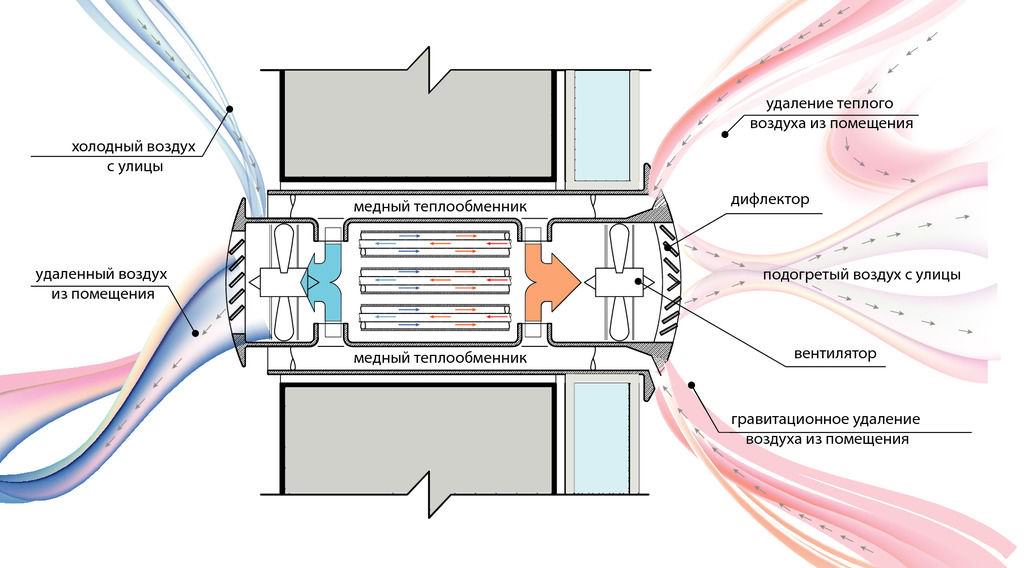

Как сделать рекуператор своими руками

Тепло необхідне взимку, трапляється, що через вентиляційний комплекс виходить погане повітря разом з теплим повітрям.

Факт. Комплекс пристроїв вивітрювання будинку, не додасть вам витрат на електрику, а навпаки, допоможе вам більше економити в рази.

Рекуператор – це

Перед тим як ви почнете споруджувати пристрій, але потрібно зрозуміти його принцип функціональності.

Це механізм, в якому відбувається взаємозв’язок повітряних потоків також який, отримує холодний і віддає обогревший повітря, і, навпаки, в залежності від погоди.

Рекуператор — це невелика частина і не витратна, великого комплексу витяжної структури.

Тип пристрою

Поділ функціонування, ділиться від структури і функцій дії.

  • по виду переміщення обміну повітря.
  • за структурою створення і функцій як роторний і пластинчастий.

Примусова установка витяжки з рекуператором

Новітня примусова припливно-витяжне вивітрювання з рекуператором, передбачає збільшення ефективності в три рази і економії електрики в порівнянні зі звичайними прямоточними конструкціями. За допомогою пристосування утилізації тепла (рекуператор), допомагає обмежити зайві витрати на електроенергію, так як забезпечується прихід свіжого повітря необхідного для заданої кімнати.

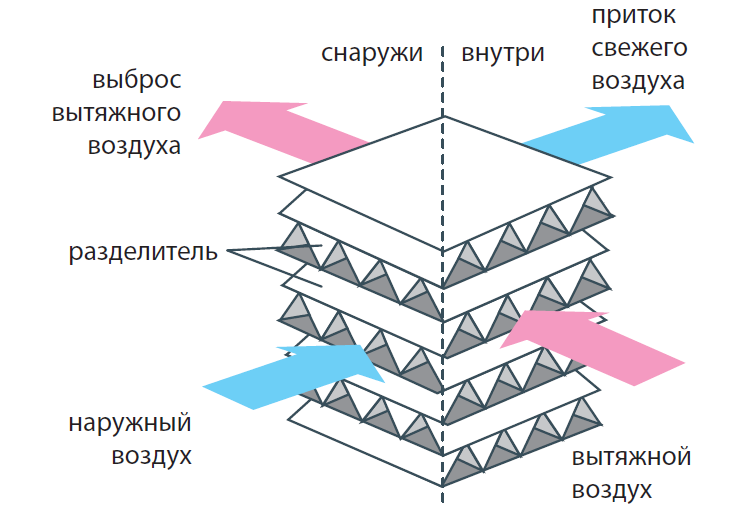

Как сделать рекуператор своими руками

Рекуператор — це невелика частина і не витратна, великого комплексу витяжної структури

Також важливо щоб і в закритих приміщеннях оновлювався повітря, через це можна отримати деякі плюси: через постійну зміну повітря в приміщеннях не буде з’являтися грибок, цвіль, а внаслідок чого і комахи. Також вивітрює різні запахи, пил і всяких шкідливих речовин знаходяться в повітрі.

Факт. Різні погодні умови, спека або холод ніяк не відносяться до примусової вентиляції з даними пристосуванням, що в свою чергу є вигідно.

Практично рекуператор являє собою змінник тепла, так званим центром витяжки. Він, нагнітеним повітрям в приміщенні, нагріває або остуджує, за допомогою електрики не змішуючи.

Будматеріали для саморобного пластинчастого рекуператора

  • Лист алюмінію, або залізо для покрівлі близько чотирьох квадратних метрів;
  • Технічна пробка 20 мм, що б покласти серед пластин або дерев’яних рейок;
  • силіконовий герметик, звичайний;
  • короб для корпусу. Можна взяти короб, зроблений з присованной деревини або з металу;
  • Фланці пластмасові відповідні по діаметру витяжки, чотири штуки;
  • вимірювач тиску;
  • мінеральну вату;
  • будівельний куточок;
  • металовироби;
  • электропилка.

Практично рекуператор являє собою змінник тепла, так званим центром витяжки.

Робимо рекуператор.

  1. Для початку режим залізо на квадрати розміром 20 і 30 сантиметрів, вони нам знадобляться аж 70 штук. Для зручності можна нарізати не по одному, а по 5 або більше, як вам зручно. Також дуже важливо, що б квадрати були рівними.
  2. Режим рейку (пробку) 20 і 30 см відповідно і приклеюємо впритул на протилежні сторони всіх квадратів, крім останнього квадрата.
  3. Наносимо клей зверху рейки (пробки) і з’єднуємо квадрати в касету. Складаючи кожен наступний лист перпендикулярно, і останнім буде не чим не приклеєний квадрат.
  4. З’єднати всю конструкцію за допомогою будівельного куточка.
  5. Щілини затикаємо за допомогою герметика.
  6. Приєднуємо фланц на стіни конструкції. Знизу конструкції робимо дренажну дірку, вставляємо туди трубу для догляду вологості.
  7. На стінки конструкції з куточка робимо напрямок.
  8. Конструкцію заносимо в корпус, розмір корпусу, як і розмір квадратів.
  9. Прикріплюємо 40 міліметрів вати в середині на стінах корпусу.
  10. Що б не було нальоту погодних умов, потрібно поставити в ту ж частину, де ходить тепле повітря вимірювач тиску. Щоб уникнути обмерзання конструкції.
  11. Засовуємо готовий пристрій в систему витяжки.
Рада.Для цього категорично не підійдуть кислотні герметики, так як з-за них буде з’являтися іржа і приводити конструкцію в не придатність.

Переваги та недоліки такого рекуператора

  • Переваги: висока продуктивність, простота конструкції, не використовує електрики.
  • Недоліки: не є заміни вологого повітря, замерзання в холодну пору року

Рада.Що б уникнути замерзання, рекуператор іноді вимикають або можна поставити особливим клапаном.

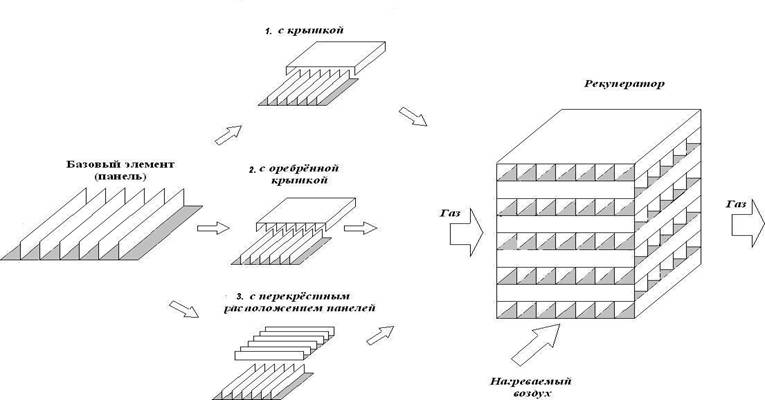

Как сделать рекуператор своими руками

висока продуктивність, нехитрість конструкції, не використовує електрики.

Як збільшити продуктивність конструкції рекуператора

Основним параметром даного пристрою це відсотки корисної дії. Для збільшення продуктивності в півтора рази є два варіанти. При цьому підвищення години і збільшення простору для заміни теплого повітря. Для дачного варіанти збільшення продуктивності, таким варіантом, просто при цьому бажано використовувати грунтові обмінники тепла. Пластмасову трубку до 20 сантиметрів, трубку, встановлену на проміжку 50 метрів і на глибинах до двох метрів, дозволить вам обігріти або охолодити приходить повітря в приміщення.

При використанні цього саморобного пристрою, збільшити продуктивності всієї витяжки. Якщо застосувати грунтовий тип обміну, то це зменшить можливість замерзання і появи інею на перпендикулярних квадратах конструкції через різницю градусів повітря в будинку і зовні. Зменшуються витрати на електрику, на обігрів повітря, що зайшло, нехитрість даної будови і простота зменшує основну вартість всієї системи обмінника повітря. Якщо не використовувати грунтовий обмінник, то що б уникнути сирості в вентиляції, замерзання на квадратах, то при цьому можна використовувати допоміжні пристрої. При цьому можна застосувати вимірювач градусів і тиску, і допоміжне обігрівального пристрою, що б не замерзали квадрати.

Утеплена кватирка для будинку з пластиковими вікнами

Для будівель, де багато поверхів, для квартир, практично використовувати інший тип установки, більше сприятливий це так званий теплою кватиркою. Пристрої за таким типом дії використовують мало простору в системі. Цей пристрій дуже простий в установці, можна на підвіконні або на стінці біля потрібного вікна, також можна приховати або залишити на виду такий пристрій. При монтуванні пластикових вікон, то неодмінно використовуйте дане пристосування. Даний міняйла повітря надасть вам прихід теплого повітря взимку, і холодного літа, також якщо ви використовуєте в додатку кондиціонер. Діяльність рекуператора не відноситься до градусів повітря в приміщенні.

Как сделать рекуператор своими руками

Зменшуються витрати на електрику, на обігрів повітря, що зайшло, нехитрість даної будови і простота зменшує основну вартість всієї системи обмінника повітря.

Модель такого виду є трубка до 20 сантиметрів в діаметрі, і до півтора метра в довжину, потім в неї встановлюють зв’язку тонких труб (алюмінієвих) до півтора метра. Їх розкидані кінці варто зібрати в конструкцію на двох пластинах, при цьому 20 сантиметрів в діаметрі. У такій збірці застосовують трійник два штуки і дві пластикові труби з’єднані між собою на 90 градусів г-подібна, 20 сантиметрів у діаметрі. Зв’язка тонких труб з алюмінію вдягнути в основну трубу. На зовнішні закінчення ставитися трійники і г-подібну трубу. З першого кінця на трійнику і г-подібній трубі ставлять вентилятор електричний, по одному. За допомогою нього йде обмін повітря в приміщенні.

Роторний тип рекуператора

Найбільшу продуктивність видає модель саме такого роторного типу. У них вмонтований потік повітря пропускається крізь короб з двома каналами. В середині цього короба ортогонально рухається коло. Коло виготовлений з смуг, у якого для міцності конструкції оснащений одним або суцільним листом спеціальним металевим шпоном, скручений не в компактну спіраль. Всі ці спіралі крутяться, коло загартовується, після цього прогріте повітря потрапляє в приміщення. При цьому приходить прохолодне повітря він прогріває.

Для більш продуктивного функціонування установки, колі потрібно мати в наявності великий діаметр труби.

Факт. Великий діаметр труби, є істотним недоліком, він утискає використання в звичайних будинках, даний тип рекуператора.

1024px) 100vw, 1024px”>

Коло виготовлений з смуг, у якого для міцності конструкції оснащений одним або суцільним листом спеціальним металевим шпоном, скручений не в компактну спіраль

При цьому відмінність цих типів, в даному типі використовується не повне змішування повітряних потоків, що при використанні для звичайних будинків примушує використання фільтрів важких конструкцій. Найменування нагрівального кола, вважається недосконалою моделлю.

Який тип рекуператора вибрати для свого будинку.

Перегляд різних типів пристосувань можна і далі. Але зацікавленість все ж в тому, як самому зробити схожу модель і продуктивність в її використання у вашій оселі. В першу чергу необхідно подумати про її необхідність і якого певного типу моделі. Коли в будинку вмонтовані пластикове вікна, то вам варто використовувати вже завершеної продукції маленькому пристрою, теплої кватирки.

Для дачного типу будови, де надається більше місця для пристроїв, і повністю годиться наш варіант саморобного пластинчастого рекуператора.

Рекуператор теплообмінник пластинчастого типу своїми руками
