Автономна каналізація: складові частини, схеми
Пристрій автономної каналізації це складне технічне завдання. Перед початком будівництва треба зробити попередній розрахунок водоспоживання та водовідведення на перспективу. Для цього розроблені норми водоспоживання на одну людину та вони дають уявлення про кількість стоків, і їх очищення. Помилка в підрахунку кількості людей, призведе до збільшення витрат на утримання каналізації. Неправильний водовідведення призведе до забруднення питної води у сусідів і напружені відносини з санепідемстанцією. Водовідведення — це великі фінансові витрати і всяке перероблення трубопроводів каналізаційних стоків пов’язане з фінансовими втратами. Перед пристроєм автономної каналізації беруть до уваги:
- мінімальні температури повітря взимку для визначення глибини залягання труб і септиків;
- структуру грунтів;
- глибину залягання грунтових вод;
- кількість проживаючих в будинку людей;
- розміри земельної ділянки;
- рельєф земельної ділянки.
Проектувати автономну каналізацію треба з запасом по продуктивності на 10-15%. Технічні розрахунки довіряють проектним організаціям.
З чого складається автономна каналізація
Найпростіша каналізація це бетонована вигрібна яма влаштована в глинистих грунтах з викачуванням нечистот асенізатором. Яму влаштовують у відповідному місці, забезпечуючи під’їзд асенізатора. Такий водовідвід роблять на дачі або в заміському будинку, куди господарі приїжджають на вхідні.
Для будинків з великою кількістю каналізаційних стоків автономна каналізація матиме такі варіанти виконання:
- накопичувальні ємності, виготовлені з металу або пластмаси;
- накопичувальні ємності з фільтраційними колодязями;
- накопичувальні ємності з полями фільтрації;
- системи біологічної очистки.
Вибір виду автономної каналізації залежить від кількості побутових стоків і геологічної будови ґрунтів. Пристрій фільтраційних колодязів або полів фільтрації обмежується наявністю на найближчій території артезіанської свердловини. Вони потрапляють під захист закону в українській Федерації «Про надра» і мають охоронну зону в якій будівництво подібних споруд забороняється.
580px”>
Установка накопичувальних ємностей

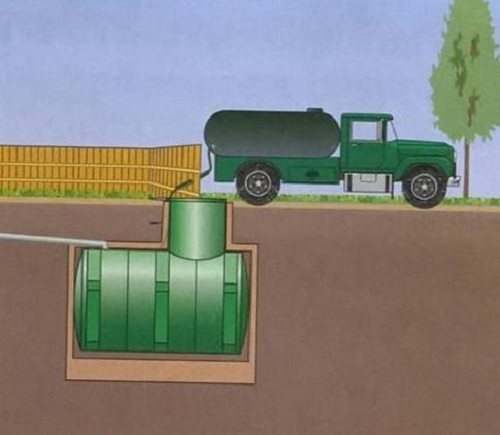

Для влаштування такої каналізації треба вибрати відповідне місце і визначитися зі способом будівництва. Є два варіанти пристрою накопичувальних ємностей:
- зробити ємність із залізобетону;
- купити готову.
Перед початком будівництва роблять кошторис витрат. Можливо, покупка готової накопичувальної ємності обійдеться дешевше. Правильне пристрій накопичувальної ємності для каналізаційних відходів з гідроізоляцією унеможливить проникнення каналізаційних стоків в грунтові води. Всі накопичувальні ємності повинні бути встановлені нижче рівня промерзання грунту, мати хорошу теплоізоляцію і теплу кришку для захисту від морозів зверху.
450px”>
Переваги такої системи видалення відходів:
- простота установки;
- недефіцитні матеріали;
- не потрібна електроенергія;
Недолік цього способу-це постійні витрати на асенізатор.
Поради: Установка септиків регламентується санітарними нормами і він не може бути встановлений ближче до джерела водопостачання ніж 30 метрів.
Крім залізобетону для влаштування колодязів, можна застосовувати камінь, цегла, бетонні блоки з подальшою штукатуркою зсередини і влаштуванням гідроізоляції. Місце треба вибирати так, щоб до колодязя міг під’їхати екскаватор для виконання земляних робіт.
Установка накопичувальних ємностей з полями фільтрації

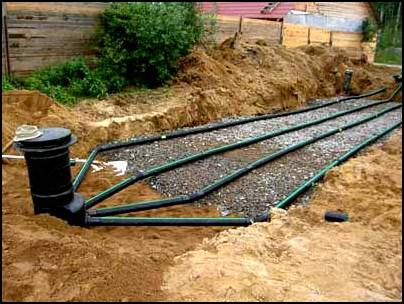

Якщо в будинку проживає велика кількість людей, частий виклик асенізатора може коштувати дорого. Тому є сенс зробити відвід каналізації в накопичувальні ємності з перенаправленням їх на поля фільтрації. Таку систему роблять для великого обсягу каналізаційних стоків. Вона вимагає великої площі земельної ділянки і великих фінансових вкладень. Для цього необхідно провести великий обсяг земляних робіт. Якщо є можливість об’єднання з сусідами, то таку систему роблять загальною для декількох будинків. Така кооперація здешевлює будівництво очисних споруд.
Види накопичувальних ємностей для каналізаційних стоків

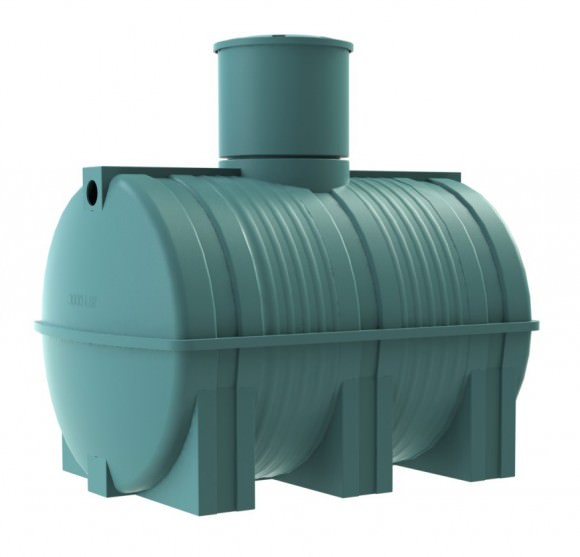

Сучасні накопичувальні ємності виготовляють з пластмаси. Вони володіють великою кількістю переваг:
- довговічний;
- міцний;
- легкий;
- не гниють;
- не іржавіють.
Під час установки вони не вимагають кранів великої вантажопідйомності. Їм не потрібна гідроізоляція. Промисловість випускає їх самих різних форм і обсягу. Недолік таких резервуарів висока ціна. Всі вони повинні бути обладнані датчиками наповнення ємностей для уникнення переливу нечистот.
Внутрішні каналізаційні системи

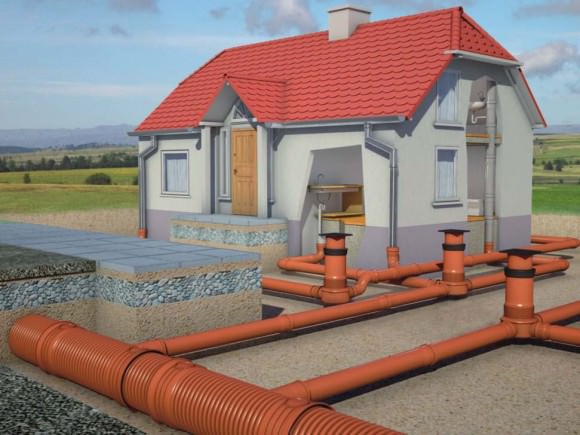

Внутрішня каналізація служить для відводу каналізаційних стоків з дому до очисних споруд або накопичувальних ємностей. Проектування, будівництво і розрахунок внутрішньої каналізації регламентується будівельними нормами і правилами СНИП 2.04.01.-85. Всі системи мають вертикальні і горизонтальні ділянки. Вертикальних ділянок (стояки) може бути кілька. Горизонтальні ділянки каналізаційних труб відводять стоки до стояків. Всі стояки повинні мати вихід на дах і мінімальний діаметр від 100 мм. Горизонтальні ділянки повинні проектуватися і встановлюватися з ухилом. Кращий матеріал для труб каналізації це пластмаса. Вони легкі, міцні, довговічні, недорогі. Всі ухили для внутрішньої каналізації зведені в таблицю:
Поради: внутрішні каналізаційні труби повинні мати ухил не менше 30 мм на кожен метр труби.
580px”>
Зовнішні каналізаційні системи
Зовнішні каналізаційні мережі можуть виготовлятися з різних матеріалів:
- поліетилен;
- поліпропілен;
- полівінілхлорид;
- чавун;
- сталь;
- азбестоцемент;
Ці труби ведуть до зовнішніх накопичувальних систем або полів підземної фільтрації. Їх укладають нижче рівня промерзання грунту з відповідними ухилами. При влаштуванні зовнішніх каналізаційних систем необхідно передбачити біля будинку колодязь на випадок засмічення каналізації. Труби укладають нижче рівня промерзання грунту. Якщо такої можливості немає, то їх ізолюють пінополіуретаном від замерзання.
Види автономних систем очищення стічних вод
Автономні системи — це справжнісінькі очисні споруди в мініатюрі. Вони мають два методи переробки відходів:
- метод ґрунтової фільтрації;
- глибокої біологічної очистки.
Обидва методи мають переваги і недоліки.
Спосіб ґрунтової фільтрації

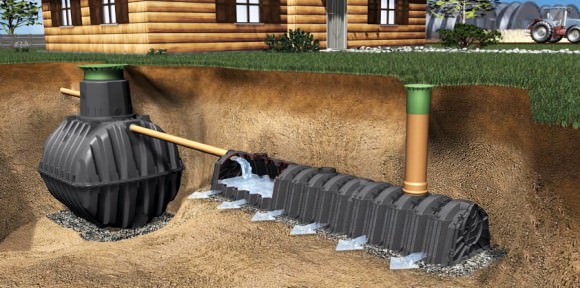

Септики з грунтовою фільтрацією мають простий механізм переробки каналізаційних стоків. Септики з фільтрацією розділені на кілька камер з перегородками. Тверді відходи, проходячи через камери, осідають на дні і під впливом анаеробних бактерій розкладаються. Такий спосіб очищення дозволяє очистити стоки на 65-70%. Після цього частково очищені стоки йдуть або в грунт на поля підземної фільтрації, або в фільтраційні колодязі. Далі вони очищаються бактеріями, що знаходяться в грунті.
Перевага:
- відносно невелика вартість;
- довговічність;
- низькі витрати на обслуговування;
- працює без електропостачання.
Ці системи не вимагають кваліфікованих робітників для обслуговування і змонтовані один раз функціонують довгий час без ремонту.
Недоліки такої системи очищення потрапляння неочищених стічних вод в підземні води.
Біологічне очищення стічних вод

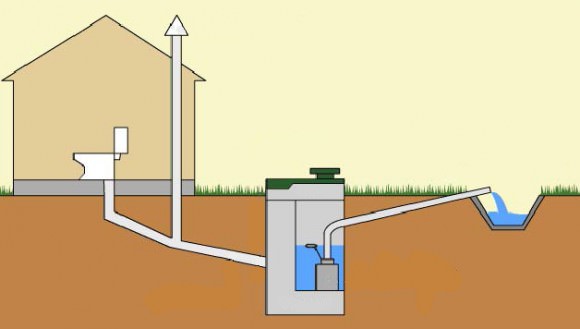

Ця система очищення проводиться у вигляді моноблока з необхідним обладнанням: насосом, компресором для подачі повітря, електронним блоком управління. У цьому блоці за допомогою анаеробних бактерій переробляються відходи. Для прискорення очищення стоків в аеротенках компресор подає в негосжатый повітря. Очищення відбувається в кілька стадій. Осів мул насосом перекачується в відстійник і періодично видаляється. Переваги цього способу:
- майже повне очищення стоків;
- компактне розміщення;
- не потрібен асенізатор;
Недоліки таких очисних споруд, це постійна витрата електроенергії, витрати на технічне обслуговування блоку очищення спеціалізованою організацією, постійні фінансові витрати на утримання станції очищення стічних вод. Крім цього, треба стежити за попаданням в систему очищення агресивних хімічних речовин:
- кислота;
- луг;
- хлорвмісних засобів дезінфекції;
- засобів для чищення каналізаційних трубопроводів;
- марганцевокислый калій і йому подібні речовини.
Вони погублять бактерії переробні відходи і тоді треба відкачувати каналізаційні стоки септика, промивати його і запускати очищення заново. Хоча біологічна очистка стічних вод коштує дорого, вона свої функції виконує краще всіх відомих систем очистки каналізаційних стоків.
