Внутрішні несучі стіни: нормативи та особливості перепланування
Всі види стін, в незалежності від матеріалів зведення, прийнято ділити на несучі, самонесучі і ненесучі.
Цей поділ обумовлюється ступенем сприйняття навантажень від конструкції будівлі:
- Несучі стіни. Несучими прийнято називати ті стіни, які приймають на себе навантаження від перекриттів і даху будинку і передають її фундаменту. Несучі стіни є найбільш конструктивно значущими — переміщення їх в більшості випадків неможливо. Розрізняють зовнішні і внутрішні несучі стіни.
- Самонесучі стіни. Самонесучі стіни також спираються на фундамент будівлі, проте не мають навантаження, крім власної маси — на них немає опор перекриттів або даху.
- Ненесучі стіни. Найчастіше не несучими є стіни всередині приміщень (міжкімнатні стіни, перегородки). Ненесучі стіни спираються на інші елементи каркаса будівлі і повідомляють йому навантаження тільки від власної маси в межах одного поверху.
Залежність товщини стін від навантаження
Так як конструктивна навантаження на несучі, самонесучі і ненесучі стіни суттєво різниться, то і товщина стін істотно варіюється. Цей показник залежить не тільки від функції стіни, але і від матеріалу, з якого вона виготовлена — товщина цегляних, панельних і монолітних внутрішніх і зовнішніх стін має свої нормативи. Товщина стін по ГОСТу (нормам проектування СНиП) наказує мінімально можливу товщину несучих стін для будівель з різних матеріалів і з різними видами облицювання.
Всі стіни (як несучі, так і ні) повинні відповідати наступним вимогам:
- Володіти міцністю, стійкістю і довговічністю.
- Відповідати нормам пожежної безпеки будівлі.
- Забезпечувати необхідний температурний і вологісний комфорт всередині приміщень.
- Володіти достатньою звукоізоляцією.
Несучі і ненесучі стіни в цегляних будинках
Ширина стін в цегляних будинках завжди кратна ширині цегли, яка становить 120 мм плюс 10 мм (товщина шва розчину). Відповідно, товщина цегляних стін по ГОСТу зазвичай становить 120, 250, 380, 510, 640 і більше мм (без урахування товщини оздоблювальних шарів). У будинках малої поверховості товщина як внутрішніх, так і зовнішніх несучих стін становить 380 мм. У багатоповерхових цегляних будинках внутрішні несучі стіни мають товщину 380 мм, а товщина зовнішньої несучої стіни становить як мінімум 510 мм Винятки можуть становити лише внутрішні стіни на останніх поверхах будівлі — в цьому випадку мінімальна товщина несучої конструкції визначається Сніпом як 250 мм.
Товщина міжкімнатних стін (самонесучих або несучих) в більшості цегляних будинків становить 120 мм. Крім того, у багатьох цегельних будинках присутній міжкімнатні перегородки з газобетону товщиною 80 мм
У цегляних будинках несучими найчастіше є:
- зовнішні стіни будівлі;
- міжквартирні стіни;
- стіни, що йдуть паралельно зовнішнім і розташовані посередині будівлі;
- стіни, що відокремлюють квартири від сходових клітин.
Несучі і ненесучі стіни в панельних будинках
У панельних будівлях товщина стін залежить від товщини панелей, з яких вони зведені. Так як більшість вироблених залізобетонних плит має товщину 140, 180 і 200 мм, відповідно таку ж товщину (плюс до 50 мм оздоблювального шару) мають і стіни будівлі. У деяких будівлях старої споруди товщина несучої стіни може становити 120 мм.
Більшість стін в панельних будинках є несучими. Ненесучі міжкімнатні стіни в таких будинках виконуються з газобетону і мають товщину від 80 до 100 мм.
Несучі і ненесучі стіни в монолітних будинках
Так як сучасні монолітні будинки досить різноманітні за своїми конструктивними характеристиками, то і товщина несучої стіни в таких будинках може сильно варіюється. У подібних будівлях зазвичай монолітні несучі стіни поєднуються з несучими колонами і пілонами (колонами, що мають квадратний або прямокутний перетин), включеними до перегородки.
Як правило, стандартна товщина стін і пілонів у монолітних будинках становить 200, 250 або 300 мм. Діаметр несучих колон може перевищувати 300 мм. Товщина внутрішніх стін, що зводяться, як правило, з газобетонних блоків, також становить 200 мм і більше. Максимально точну інформацію про те, яка зі стін є несучою, може дати план проекту будівлі.

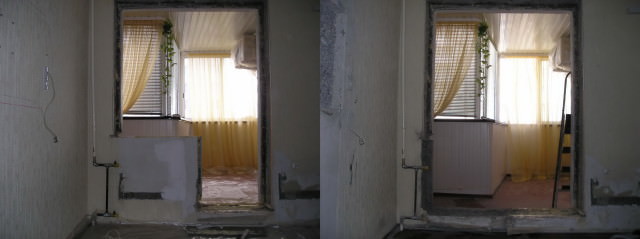

Перепланування: перенесення прорізів і демонтаж стін.
В процесі перепланування часто виникає необхідність демонтажу частини стіни або переміщення віконних або дверних прорізів. У цьому випадку питання – чи є стіна несучої чи ні — стає ключовим.
Демонтаж ненесущей стіни (наприклад, міжкімнатної перегородки з гіпсобетону або пінобетонних блоків) не змінює конструкції будівлі і не створює перерозподілу навантаження на інші елементи. Так само не викликає труднощів і перенесення дверних прорізів на несучих стінах. Для цього, як правило, не потрібно складання проекту і твори складних розрахунків. Не потрібно зміцнювати перенесений отвір металоконструкціями, виняток становлять ненесучі стіни в дуже старих будинках з дерев’яними перекриттями. В цьому випадку ненесучі стіни з часом стають несучими, так як приймають на себе навантаження від деформувалися, що просіли балок і перекриттів.
Набагато складніше йде справа з перенесенням дверних і віконних прорізів на несучих стінах. У переважній більшості випадків знесення несучої стіни Неможливий, це може привести до серйозних деформацій конструкції будівлі і навіть його обвалення. Мова в цьому випадку може йти тільки про перенесення віконного або дверного отвору.
Якщо позбутися небажаного отвору досить просто-необхідно просто закласти його, то створити новий-складне завдання, що вимагає особливої підготовки:
- Перш за все необхідно провести інженерне обстеження з метою отримання технічного висновку. Проводити подібне обстеження можуть лише компанії, що мають допуск СРО в проектуванні. В ході дослідження з’ясовується, чи можливе створення нового отвору, при цьому враховуються всі фактори, в тому числі і товщина несучої стіни. Варто мати на увазі, що досить часто, врахувавши всі фактори, інженери приходять до висновку, що перенесення отвору технічно неможливий.
- У тому випадку, якщо інженерне обстеження мало позитивне рішення, потрібно створення спеціального проекту з твором всіх необхідних розрахунків з врахуванням товщини несучих стін. Як правило, новий віконний або дверний отвір в несучій стіні вимагає серйозного зміцнення з використанням металоконструкцій з метою перерозподілу навантаження на конструкцію будівлі. Займатися твором розрахунків і складанням проектів можуть також тільки ліцензовані інженерні компанії.
- Проект повинен бути узгоджений і затверджений житловою інспекцією. Усі роботи повинні проводитися строго з урахуванням складеного проекту і під наглядом фахівців. На роботи з посилення нового отвору оформляються відповідні акти.
Юридичні наслідки незаконного перепланування
Варто зазначити, що незаконне перепланування будівлі є серйозним порушенням. При виявленні житловою інспекцією неузгодженої реконструкції на власника приміщення буде накладено штраф і винесено постанову про повернення приміщення в початковий стан за його рахунок. Крім того, неузгоджене і незаконне перепланування зі зміною несучих конструкцій є загрозою обвалення будівлі.
Зміцнення нового віконного отвору здійснюється за допомогою металевих зварних конструкцій, які приймають на себе навантаження від демонтованої частини стіни. Найчастіше з цією метою використовуються металеві куточки або швелери.
В незалежності від того, належить чи збільшення або перенесення дверного або віконного отвору і товщини несучої стіни, порядок робіт завжди однаковий:

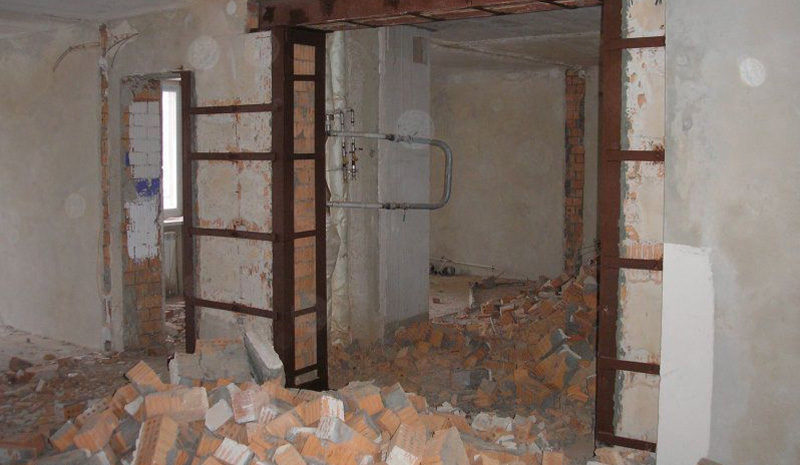

- У заздалегідь зроблені в стіні штроби встановлюється металеві балка і опори (конструкція у формі букви П або Н), які приймають на себе вагу демонтується стіни. Опори повинні впиратися в міжповерхові перекриття. Установка зварної металевої конструкції до демонтажу частини стіни, а не після нього, є найбільш правильним рішенням — у цьому випадку ризик деформації будівлі зводиться до мінімуму.

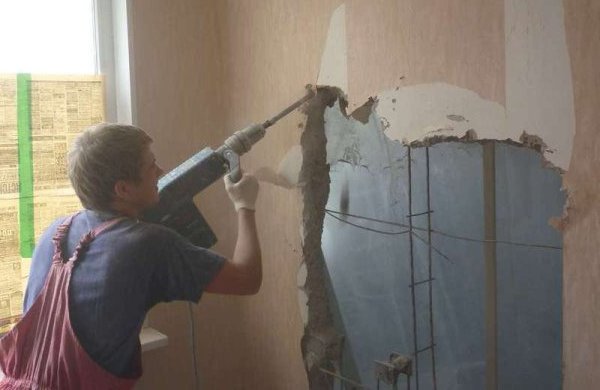

- Усередині утвореної конструкції вирізається новий отвір. Зазвичай для цього використовується метод алмазного різання (буріння) — він підходить для стін з різних матеріалів, зріз у цьому випадку має рівні краї. Єдиним мінусом такого способу різання є його гучність, тому роботи необхідно проводити у встановлений час (з 8.00 до 21.00).
Як визначити, чи є стіна несучою?
Під час ремонту при необхідності перепланування часто виникає питання: чи є та чи інша стіна несучою чи ні. Є кілька способів це визначити:
Найвірніший спосіб-отримати конструктивний план будівлі. Він повинен зберігатися в Управлінні капітального будівництва в районному виконкомі. У випадку приватних малоповерхових будівель такий план (його ще називають «рабочкой») може зберігатися в будівельній компанії, що здійснювала зведення будинку. На конструктивному плані будівлі позначено, які стіни є несучими, а які — ні.
Якщо з першим варіантом виникають труднощі, можна визначити несучу конструкцію, спираючись на її розташування і стандартну товщину стін. Практично завжди зовнішні стіни будівлі, з якого б матеріалу воно не було зведено, є несучими. У багатоповерхових цегляних будинках товщина несучих стін становить як мінімум 38 див. Мінімальна товщина несучої стіни в приватному малоповерховому будинку становить 25 див. Отже, будь-яка стіна в цегляному будинку, товщина якої менше 25 см, не є несучою.
Внутрішні несучі стіни в панельних будинках зазвичай мають ширину від 14 до 20 см. Мінімальна товщина панельної несучої стіни — 12 див. Відповідно, якщо товщина панельних міжкімнатних стін становить менше 12 см, то вони не є несучими. В цьому випадку мова йде про перегородку з газобетону, демонтаж якої не становить ніякої загрози для конструкції будівлі.
Внутрішні несучі стіни в монолітному будинку нелегко відрізнити від несучих. У разі монолітного будівництва товщина внутрішніх стін (як несучих, так і несучих) часто однакова. До того ж, крім внутрішніх несучих стін, в монолітному будинку можуть бути несучі колони і пілони, включені в ненесучі перегородки. Тому в цьому випадку необхідно звернутися до плану забудови.
Визначити наявність внутрішніх несучих стін можна і по їх розташуванню. Несучі стіни розташовуються перпендикулярно по відношенню до плит перекриттів — іншими словами, плити перекриттів, що спираються на несучі стіни короткою стороною.
Якщо будь-який з перерахованих вище способів викликає у вас труднощі, вам доведеться звернутися за допомогою до професіоналів проектних організацій для проведення інженерного обстеження. Найчастіше це необхідно в разі нетипової споруди, будівлі за індивідуальним проектом або старої будівлі.
