Виготовлення та зварювання конструкції дачних воріт з профільної труби

Ворота з профільної труби можуть бути орними або відкатними. Незалежно від виду, на них можна встановити автоматику для дистанційного відкривання (закривання) конструкції. Ці види воріт служать не тільки для захисту, вони можуть бути і прикрасою двору. У статті описано, як правильно їх зробити, вказані матеріали та інструменти, необхідні для виготовлення і монтажу конструкції.

Виготовлення воріт у домашніх умовах може зробити практично кожна людина, яка вміє користуватися зварювальним апаратом, болгаркою, дрилем і хоч трохи розуміє в кресленні. Запорукою добротної конструкції буде правильно складений креслення, якісний матеріал і фурнітура.

Підбір матеріалу та інструменту

Необхідно буде придбати такі матеріали:

  • Профільна труба 100 * 100 мм для влаштування стовпів (опор);
  • Профільна труба 50*50 мм для каркаса;
  • Профільна труба 40*20 мм для перемичок на воротах (перемички необхідні для жорсткості конструкції);
  • Петлі або механізм для відкатних воріт;
  • Матеріал для обшивки воріт (профлист, полікарбонат, прокатний лист металу або дерево);
  • Ковані елементи;
  • Замок або засувка;
  • Грунтовка по металу;
  • Саморізи по металу;
  • Фарба по металу для зовнішніх робіт.

Інструменти, необхідні для того, щоб самостійно зробити ворота:

  • Автоматичний зварювальний апарат;
  • Електрод;
  • Болгарка;
  • Дриль;
  • Пензлик Малярський;
  • Рулетка, рівень, куточок;
  • Молоток;
  • Відрізний круг;
  • Шліфувальний круг.

Етапи виготовлення конструкції

Виготовлення воріт складається з декількох етапів. До кожного з них слід підходити з великою відповідальністю і увагою:

  1. Підготовка ескізу.
  2. Підготовка матеріалів.
  3. Розмітка і нарізка металу.
  4. Установка стоєчних стовпів.
  5. Зварювання профільних труб в каркас воріт, посилення перемичками.
  6. Приварювання петель і установка каркаса на опори.
  7. Фарбування елементів каркаса.
  8. Обшивка і декорування.
  9. Установка автоматики (при бажанні).

Изготовление и сварка конструкции дачных ворот из профильной трубы

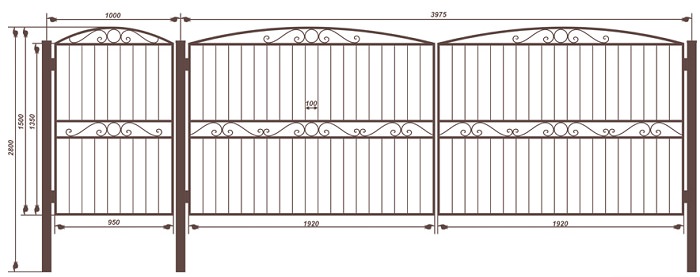

Приклад креслення

Робимо розпашні ворота

Розпашні ворота – це найпростіша конструкція, виготовлення якої не вимагає високого професіоналізму і спеціальної підготовки. Вони зазвичай ставляться на заміських ділянках або в приватному секторі:

  1. Перший етап полягає в підготовці креслень майбутніх воріт і розрахунку необхідного матеріалу. Правильно складений креслення або ескіз допоможе заощадити не тільки час, але і гроші. Якщо планується установка автоматики, то на цьому етапі слід врахувати всі нюанси кріплення механізмів.
  2. Наступний етап містить в собі підготовку всіх матеріалів до обробки. Профільні труби необхідно очистити від іржі за допомогою шліфувального кола і болгарки або звичайної наждачного паперу. Якщо труби нові, то їх потрібно знежирити. Для цього підійде бензин або розчинник.
  3. Одним з найважливіших етапів є розмітка і нарізка металу. Для орних воріт прямокутної форми профільну трубу нарізають попарно, це робиться для симетрії майбутньої конструкції і для виключення можливості нарізки неправильного розміру.
  4. Також слід подбати про стійки для кріплення воріт. Для цього необхідно викопати дві ями розміром 50х50 см в ширину і 1 м в глибину. Стовпи повинні бути встановлені строго вертикально. Для зміцнення стійок використовують заливку з бетону і бутовий камінь. Після завершення установки опор слід перевірити правильність монтажу і дати час на затвердіння субстанції (при температурі 25 градусів час вистойки становить приблизно три доби).
  5. Наступним етапом буде зварювання всіх труб в каркас виробу. При зварюванні необхідно постійно перевіряти рівність кутів конструкції і діагоналі елементів стулок воріт. На цьому етапі можна встановити ковані елементи і замки, які можуть служити і декором, і додатковим захистом від непроханих гостей. Після закінчення робіт на всіх стиках потрібно видалити зварювальний шлак і зашліфувати їх.

Изготовление и сварка конструкции дачных ворот из профильной трубы

Обшивка воріт

Далі можна приступати до приварювання петель (для орних воріт). Для правильної і рівної роботи цей етап краще робити з помічником. Спочатку петлі приварюють до стійок (стовпів), а потім до каркасу. При виконанні зварювальних робіт обов’язково слід користуватися спеціальними засобами захисту (зварювальна маска, рукавички і спец. одяг.)

Для захисту від іржі всі частини каркаса необхідно обробити спеціальною грунтовкою. Після висихання можна приступати до його фарбування. Її можна здійснити пензлем або фарбопультом.

Для обшивки можна використовувати різні матеріали – профнастил, полікарбонатні листи, прокатний лист або дерево. Варіанти монтажу для кожного матеріалу трохи відрізняються.

Приміром, профлист може бути закріплений як зовні каркаса, так і зсередини. Розташування листів залежить від бажання господаря і від наявності або відсутності декоративних кованих елементів. При розташуванні декоративних елементів з кування по всій площині воріт профлист кріпиться зсередини каркаса. Якщо ворота не декоровані, то листи краще прикрутити зовні. Монтаж даної обшивки можна робити саморізами і заклепками.

Обшивка воріт металевими матеріалами вимагає зварювальних робіт і допомоги з боку, так як листи швидше за все великі і за розміром, і за вагою. Цей матеріал має ряд переваг і недоліків – такі ворота вийдуть дуже міцними і дуже важкими. Про це слід пам’ятати ще на етапі придбання петель.

При оббивці воріт деревом слід обробити дошки спеціальним розчином від грибка і покрити лаком. Це допоможе продовжити термін служби матеріалу і додасть конструкції закінчений вигляд.

Робимо відкатні ворота

Донедавна відкатні ворота були швидше розкішшю, ніж засобом захисту, адже механізм коштував дуже дорого. Зараз можна придбати відносно недорогу і якісну конструкцію. Звичайно, можна і самому зробити деякі елементи відкатного механізму, але краще придбати весь комплект, адже в заводському наборі всі деталі підігнані один до одного і будуть розраховані на певну вагу.

Такі ворота дуже практичні і відрізняються високою зносостійкістю, вони можуть обшиватися і декоруватися будь-яким матеріалом (як і у варіанті з орними). Звичайно, вартість матеріалів буде вище, але така конструкція більш зручна. Для відкатних воріт потрібне додаткове місце збоку (1/2 розміру воріт), воно служить для монтажу роликів і визначає шлях направляючої.

Правильно підібрана фурнітура-це тільки перший крок до добротних воріт. Щоб конструкція служила довгі роки, необхідно грунтовно підготуватися: розрахувати вагу, вибрати якісний матеріал і зробити хорошу закладку.

Основні етапи робіт:

  1. Підготовка креслення, прорахунок ваги готового виробу.
  2. Установка опорних стовпів.
  3. Вибір матеріалу для влаштування каркаса і фундаменту.
  4. Придбання фурнітури (хороша фурнітура повинна витримувати вагу воріт).
  5. Розмітка і нарізка металу.
  6. Зварювання конструкції.
  7. Установка відкатної фурнітури і каркаса.
  8. Фарбування.
  9. Обшивка і декорування каркаса.
  10. Установка автоматики (якщо планується монтаж автоматики, попередньо необхідно провести електропроводку).

Для правильної роботи механізму необхідно підготувати фундамент і зробити каркас згідно з кресленням. Конструкція каркаса відкатних воріт значно відрізняється від каркаса орних, і до її виготовлення слід підійти з усією серйозністю. Слід також подбати про опорних стовпах. Вони повинні бути з міцного матеріалу (краще використовувати профільну трубу 100*100 мм або швелер). Опори можна обкласти цеглою.

Рух відкатного механізму відбувається завдяки привареній знизу каркаса направляючої, яка рухається по роликових каретках. Каретки повинні бути міцно закріплені на фундаменті. Вони знаходяться всередині направляючої, тому всі елементи фурнітури захищені від попадання бруду, снігу або дощу. Також це значно подовжує термін служби механізму.

При бажанні в відкатних воротах можна зробити хвіртку. Вона повинна бути запланована ще на етапі креслення.

Як було сказано вище, для обшивки та декору може використовуватися будь-який матеріал, але слід пам’ятати, що декорування об’ємними кованими елементами може ускладнити або навіть унеможливити експлуатацію таких воріт.
