ДБЖ для котлів і системи опалення-особливості вибору, установки і експлуатації

ДБЖ — джерело безперебійного живлення. Цей прилад використовується в тих сферах електроніки, де необхідна безперервна робота обладнання, і неприпустимо припинення робочого процесу навіть на невеликий проміжок часу.

особливості вибору, установки і експлуатації” width=”545″ height=”169″ sizes=”(max-width: 545px) 100vw, 545px” >

Котли опалення належать саме до такого типу обладнання, тому в обов’язковому порядку при монтажі опалення ДБЖ повинен бути встановлений в систему електроживлення котла.

У сучасній електричної мережі 220 Вт час від часу відбувається планове або аварійне відключення електроенергії, що призведе до повної зупинки автономного опалення у вашому будинку.

Використання ДБЖ дозволить без контролю з боку людини, повністю в автоматичному режимі, продовжити постачання електрикою всіх енергозалежних елементів опалювального котла. На який проміжок часу відбувається резервна поставка електрики, залежить від ємності батареї, яка встановлена в даний прилад. Багато моделей дозволяють підключати зовнішні акумуляторні батареї, що робить їх роботу більш тривалою.

До даних приладів пред’являються вимоги, які обов’язково повинні бути враховані при виборі і монтажі ДБЖ. Перш за все, це ємнісні показники батареї. Стандартний комп’ютерний ДБЖ впорається із завданням підтримки в робочому стані електроніки опалювального котла не більше 5 хвилин. Тому мінімальні вимоги до ємності

акумулятора — це не менше 60 А/год.

Даної ємності вистачить тільки для автономної роботи на 2-3 години. Збільшити кількість часу, який ДБЖ може працювати за відсутності напруги в мережі можна в тому випадку, якщо у цього приладу є можливість підключити додатковий акумулятор.

Якщо така можливість є, то за допомогою декількох встановлених батарей, можна живити електричний ланцюг опалювального котла, більш ніж на добу. Але не тільки ємнісні показники важливі для коректної роботи ДБЖ. Який амплітуди електричний струм буде на виході з ДБЖ, має не менше значення.

Для нормальної роботи мікропроцесорного обладнання необхідна чиста синусоїда, тобто за своєю якістю електричний струм не повинен відрізнятися від того, що подається в мережі 220 В.

Типи джерел безперебійного живлення

Існує три типи ДБЖ:

ДБЖ резервна — опалювальний котел, підключений до такої системи, отримує напругу з мережі 220 Вт при нормальному рівні напруги. У разі коли відбувається перепад напруги або коли електрика повністю відключається, система переходить на живлення від вбудованого акумулятора. ДБЖ такого типу частіше використовується для підключення персональних комп’ютерів та інших малопотужних пристроїв. В сучасних опалювальних системах практично не застосовується через нетривалої автономної роботи і неідеальних якісних показників синусоїди при роботі системи від акумулятора.

особливості вибору, установки і експлуатації” width=”528″ height=”396″ sizes=”(max-width: 528px) 100vw, 528px” >

ДБЖ інтерактивна — ця система, так само як і резервна, оснащена акумулятором, крім цього, в схему живлення вбудований стабілізатор напруги, що дозволяє регулювати вихідну напругу. За якістю електричного сигналу і по частотним характеристикам такі джерела живлення не відповідають високим вимогам, що пред’являються сучасними опалювальними системами, тому не можуть бути використані для резервного живлення опалювального обладнання.

i-sistemy-otopleniya-osobennosti-vybora-ustanovki-i-ekspluatacii-3.jpg” alt=”ДБЖ для котлів та системи опалення – особливості вибору, установки і експлуатації” width=”461″ height=”461″ sizes=”(max-width: 461px) 100vw, 461px” >

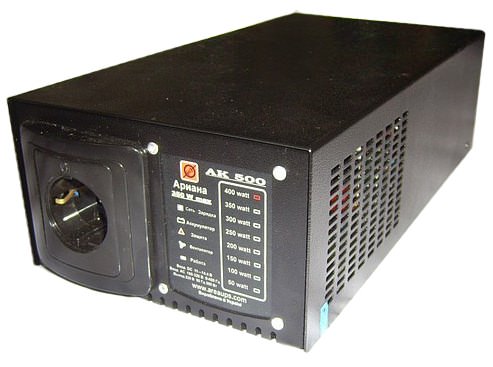

ДБЖ подвійного перетворення принцип роботи цього типу резервного пристрою полягає в тому, що вхідний змінний струм перетворюється в постійний, потім за допомогою інвертора постійний струм знову перетворюється в змінний. У тих випадках, коли відбувається припинення подачі електричного струму в мережі 220 Вт, пристрій продовжує працювати від акумулятора, який постійно включений в електричну схему даного приладу. На виході такого типу джерел живлення електричний струм завжди має ідеальні показники якості, тому може бути використаний в опалювальній системі як ДБЖ і стабілізатор напруги.

ИБП для котлов и системы отопления – особенности выбора, установки и эксплуатации

vybrat-strong-br-strong>Як вибрати

  1. При виборі ДБЖ для котлів опалення, перш за все, слід звернути увагу на потужність електричного струму, яку можуть забезпечити дані прилади. Якщо система опалення споживає більшу кількість ват, ніж джерело безперебійного живлення в резервному режимі може виробити, то такий прилад не може бути використаний для підключення до такої системи. Крім цього, пускова потужність електродвигунів насосів може багаторазово перевищувати номінальну потужність, що теж слід враховувати при виборі джерела безперебійного живлення.
  2. Стабільна робота опалювальної системи в резервному режимі можливо тільки тоді, коли на виході ДБЖ утворюється синусоїдальна напруга, і частотні характеристики відповідають нормі.
  3. Всі джерела безперебійного живлення для газових котлів повинні бути обладнані “гарантованою” нейтраллю.При роботі в резервному режимі, коли відсутня напруга в мережі нейтраль приладу повинна бути конструктивно з’єднана з нейтраллю мережі 220 Вт, в іншому випадку можливе відключення пальників котла опалення.
  4. При виборі ДБЖ для опалювальної системи, найважливішим показником ефективності приладу є, час автономної роботи від акумулятора. Для того щоб бути впевненим у тривалій роботі опалення, навіть якщо станеться аварія в мережі електропередач, необхідно підібрати прилад, що дозволяє працювати з акумуляторами загальною ємністю понад 300 А/Ч. Якщо в системі опалення буде встановлений саме такий прилад, то без мережевої електрики можлива експлуатація опалювального котла, більше 1 доби.

Правила і порядок установки обладнання

Правило:

  1. Установка повинна здійснюватися в таких місцях, щоб повністю виключалася можливість попадання води на корпус приладу. Вода є електролітом і при попаданні на внутрішні схеми приладу призведе до короткого замикання і “згорянню” пристрою.
  2. Категорично забороняється закривати вентиляційні отвори, тому що при роботі пристрою виділяється значна кількість теплоти, яка повинна обов’язково бути видалена з корпусу приладу.Навіть при наявності примусової внутрішньої вентиляції, пристрій може перегрітися і вийти з ладу при закритих вентиляційних отворах.
  3. Розетка, до якої буде підключеного пристрій, повинна бути обладнана заземлюючим контактом. Якщо прилад не буде заземлений, то на металевих частинах корпусу може бути небезпечна для життя напруга.

Порядок установки:

  1. Якщо перед установкою ДБЖ зберігався або транспортувався при температурах, відмінних від температурного режиму приміщення, у якому планується експлуатація, то прилад повинен бути витриманий протягом 1 години в цьому приміщенні. По закінченні цього періоду або у випадках, коли прилад зберігався при температурі, що не відрізняється від температурного режиму експлуатації, прилад встановлюється на рівну поверхню передбачуваного місця експлуатації.
  2. До джерела безперебійного живлення підключається акумулятор. Важливо! При підключенні акумулятора потрібно дотримуватись полярності, інакше можливі дуже серйозні пошкодження обладнання, аж до повного виходу його з ладу. До позитивного полюса підключається провід червоного кольору, до негативного — чорний.
  3. Джерело безперебійного живлення підключається до розетки 220 В., а до нього, в свою чергу, вилка від котла опаленнямене.
  4. Багато сучасних мікропроцесорних систем чутливі до фазировки, тому при підключенні навантаження до ДБЖ, в тому випадку, коли запуск електронних систем котла не відбувається, слід вийняти вилку з джерела безперебійного живлення, повернути її на 180 градусів, і знову підключити до приладу.

Бліц-поради

  1. В якості накопичувача електроенергії не слід використовувати спільно з ДБЖ, автомобільні акумуляторна батарея. В процесі заряду таких акумуляторів відбувається виділення вибухонебезпечних газів. Із-за постійної неповної зарядки батареї можливо часте “кипіння” електроліту, що знижує більш ніж в два рази термін експлуатації акумулятора. Цей тип акумуляторів розрахований, перш за все, на пікові навантаження розрядного струму, а не на тривалий повільний витрата ємності акумулятора. Для правильної та стабільної роботи резервної системи, слід використовувати закриті необслуговувані акумуляторні батареї, які в усіх відношеннях безпечніше і дешевше в експлуатації.
  2. Підключення ДБЖ високої потужності здійснюється через щиток, і повинно бути виконано фахівцями, які мають допуск до проведення електротехнічних робіт такої складності. При підключенні приладу таким чином, повинна бути обов’язково дотримана фазировка як при вході, так і на виході з пристрою.
  3. При виборі джерела безперебійного живлення для газового котла слід підібрати модель, яка б працювала в широкому діапазоні вхідної напруги. Багато ДБЖ подвійного перетворення здатні працювати при напрузі в мережі від 110 до 280 В. при цьому відбувається стабілізація напруги на виході з пристрою. З-за того, що навантаження на аккумуляторныебатареи в таких пристроях помітно нижче, вони можуть прослужити помітно довше гарантованого терміну експлуатації.
  4. Джерело безперебійного живлення здатний забезпечити систему опалення електрикою тільки на період нетривалої аварії на термін до 2 діб. При більш тривалих відключення електроенергії буде потрібно застосування дизельного або бензинового генератора, або інших альтернативних джерел енергії.
