Детальна покрокова інструкція по розмітці фундаменту для будинку

Проект будинку готовий і, здається, вже можна приступати до будівництва. Але перед цим необхідно перенести креслення з паперу на землю, розмітити контур фундаменту майбутнього будинку. Лише на перший погляд це швидкий і нескладний процес, насправді ж до розмітки варто підійти відповідально, так як розміри стін повинні бути дотримані до сантиметра, а кути бути абсолютно прямими. Помилки на початкових стадіях завжди тягнуть за собою лавину ще більш серйозних похибок, виправляти які складно і дорого.

Особливо важлива точна розмітка при будівництві каркасного будинку з сендвіч-панелей, адже вони виготовляються на заводі і мають цілком певні розміри. Якщо фундамент буде залитий по невірній розмітці, то будинок просто неможливо на нього поставити. Точність важлива і для будинків з колод, бруса, газобетону, так як проекти будинків розробляються з урахуванням типових розмірів матеріалу.

Подробная пошаговая инструкция по разметке фундамента для дома

Що знадобиться

Крім проекту будівництва, знадобляться знання геометрії за 7 клас і нехитрий інструмент:

  • рулетка, довжина якої бажано не менше найдовшої стіни,
  • кілочки або прути з арматури, в залежності від щільності грунту,
  • товстий нейлоновий шнур і прищіпки або затискачі,
  • великий кутник,
  • рівень.

Дуже полегшить роботу лазерний рівень (нівелір), він неодноразово стане в нагоді на всіх етапах будівництва і внутрішньої обробки, так що зараз саме час вибрати (як ним користуватися, я розповідав) і придбати його.

Подробная пошаговая инструкция по разметке фундамента для дома

Підготовчі роботи

В ідеалі перед будівництвом повинен бути готовий проект будинку з розміщенням на ділянці, враховуючи всі особливості ландшафту, ґрунту і будівельні норми. Найчастіше ж виявляється, що є лише типовий проект будинку, і його ще потрібно співвіднести з реальною ділянкою. Розташовувати будова краще на максимально рівній поверхні і так, щоб підводити комунікації було зручно. Бніп обумовлюють, що будинок повинен відстояти на 5 м від передньої межі домоволодіння, і на 3 м від меж з сусідами.

Перед розміткою необхідно очистити і підготувати місце під майбутній будинок – прибрати сміття, викорчувати кущі, скосити траву.

Найскладніше розмічати найбільш універсальний і популярний стрічковий фундамент. Для розмітки інших поширених в індивідуальному будівництві типів – стовпчастого і плитного – можна використовувати окремі випадки загального методу розмітки.

Подробная пошаговая инструкция по разметке фундамента для дома

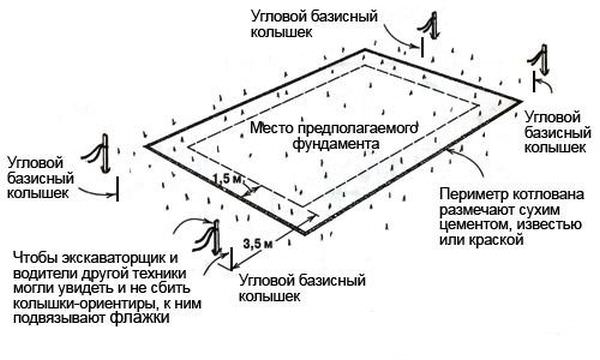

Розмітка зовнішнього контуру фундаменту

Перший кілочок найкраще вбивати в кут, найбільш близький до кордонів ділянки, так більша ймовірність, що вимоги СНиПов не будуть порушені. Від нього паралельно фронтальній межі або іншому орієнтиру відкладається відстань рівне довжині фундаменту. Вглиб ділянки відкладається від цього ж кілочка аналогічним чином довжина перпендикулярного відрізка фундаменту.

Тепер потрібно переконатися, що побудований кут рівно 90 градусів. При наявності лазерного нівеліра це справа декількох секунд. Якщо такого приладу немає, то можна скористатися косинцем (навіть саморобним) зі сторонами не менше метра. При відсутності цього нехитрого пристосування доведеться згадати теорему Піфагора зі шкільної геометрії або правило єгипетського трикутника, улюблене будівельниками. Згідно з ним, в трикутнику зі сторонами 3, 4 і 5 кут між меншими сторонами буде прямим.

На практиці використовують так: відрізають 12 м шнура, роблять позначки за 3 м від початку і через 4 м від першої мітки, позначку 3 м фіксують кілочком. Початок шнура закріплюють на одній з ліній розмітки, а позначку 4 м – на перпендикулярній їй, вільна ділянка шнура повинен точно з’єднуватися з початком. Якщо цього не відбувається, значить, кут не прямий і кілочки потрібно підкоригувати.

Інші сторони розмічаються аналогічно. Якщо фундамент являє собою прямокутник на плані, правильність кутів можна перевірити, вимірявши його діагоналі. Вони рівні? Тоді кути точно вийшли прямими. При фундаменті складної форми, наприклад, Г-образної або з нішами, варто подумки розділити його на прямокутники або квадрати і перевіряти кожен з них окремо.

600px” />

Внутрішній контур і несучі стіни

Після того, як розмічений зовнішній контур, потрібно окреслити його внутрішні межі. Товщину фундаменту рекомендується робити не менше 40 см, тому саме таку відстань відмірюють від зовнішніх кордонів і за допомогою кілочків намічають внутрішню межу фундаменту.

При наявності внутрішніх несучих стін в проекті будинку, вони аналогічним чином розмічаються на поверхні. Для кожного отриманого прямокутника або квадрата знову перевіряється рівність діагоналей.

Корисні дрібниці

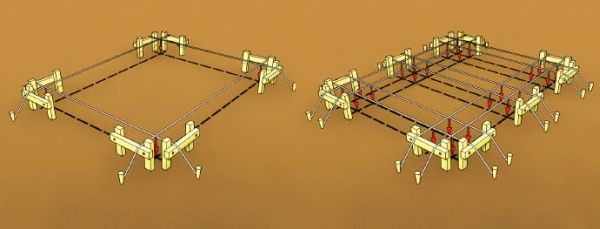

Якщо при розмітці фундаменту відступати з кожного боку по 5 см, то копати траншею буде зручніше, так як менше ризик зрушити або втратити кілочки. Для цього використовують обноску – ряд кілочків з простягнутою між ними волосінню, що йдуть паралельно лінії фундаменту в декількох сантиметрах від неї.

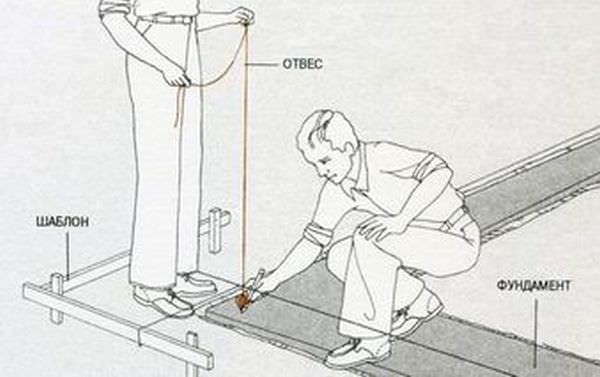

Шаблон для прямого кута легко зробити своїми руками, жорстко з’єднавши 2 дошки довжиною не менше метра за допомогою куточка. Для перевірки використовується столярний кутник або шкільний трикутник. Також в якості шаблону можна використовувати кут від листа OSB або іншого матеріалу, виготовленого заводським способом.

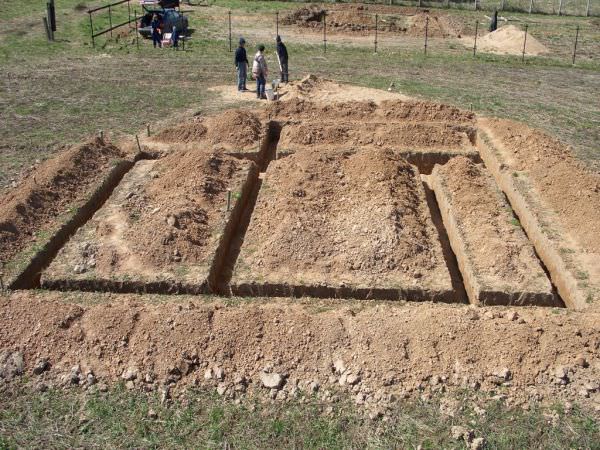

Після закінчення розмітки отриманий контур ще раз ретельно звіряється з планом, проміряються відстані між усіма стінами по кілька разів, закріплюються кілочки. Тепер можна починати викопувати траншею і встановлювати опалубку.
