Інструкція по монтажу кроквяної системи для двосхилим даху

Двосхилий дах – одна з найбільш популярних в індивідуальному будівництві. Зводити її досить просто, матеріалу йде небагато, а захист від дощу, снігу і вітру вона забезпечує хорошу. Будівництво даху можна розглядати, як окремий етап, що складається з її проектування, розрахунку необхідних матеріалів, установки кроквяної системи, утеплення, гідроізоляції і укладання покрівельного матеріалу.

Кроквяна система – кістяк даху, і тільки при її правильному розрахунку і кріпленні можлива довга служба всієї покрівлі, без перекосів, протікання і обвалів. Установку крокв найкраще доручити бригаді професіоналів, однак якщо це неможливо, реально це сідлати своїми силами, але без помічників, в будь-якому випадку, не обійтися.

Матеріал для крокв

Щоб найбільш точно розрахувати необхідну кількість матеріалу, варто намалювати (самостійно або у спеціальній програмі) план кроквяної системи і його розкладку. З огляду на довжину дощок і брусів, можна так скомпонувати елементи, що кількість відходів буде мінімально.

Для виготовлення кроквяних балок використовується деревина вищої категорії – без сучків і тріщин. Стандартні розміри матеріалу 50*150 мм при довжині до 6 м, якщо ж балки повинні бути більше 6 м, то потрібні дошки шириною 180 мм щоб уникнути провисання.

Увагу потрібно приділити не тільки якості деревини, але і кріпильним елементам. Саморізи для кріплення конструкції повинні бути від перевіреного виробника, з прокладками від 2 мм і більше. Також потрібно врахувати необхідність антисептичної та протипожежної обробки деревини.

Инструкция по монтажу стропильной системы для двухскатной крыши

При зведенні крокв знадобляться інструменти:

  1. вимірювальний прилад – точна і довга рулетка (бажано 6 м і більше), рівень, шнур для схилів, олівець для відміток,
  2. молотки і цвяхи, обценьки,
  3. столярний ніж, ножівка, пила (або бензопила),
  4. дриль, шуруповерт і саморізи,
  5. сокира,
  6. болгарка,
  7. шаблони для скріплення елементів кроквяної конструкції під правильним кутом,
  8. упор для установки крокв – брус 6*6 см з прикріпленим по обидві сторони куточком 40*40 мм,
  9. троси для підйому крокв.

Види кроквяних конструкцій і її елементи

Кроквяна система для великих і маленьких дахів буде дещо відрізнятися по конструкції, також її пристрій залежить від наявності опорної балки і її розташування, кута скатів.

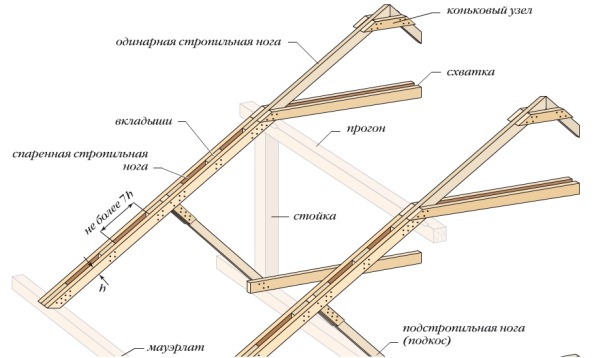

Основні елементи кроквяної системи:

  • мауерлат – опорний брус товщиною 150*150 мм, для більш рівномірного розподілу навантаження на стіни,
  • кроквяна нога,
  • підкроквяна нога, або ригель,
  • стояк,
  • прогін – дошка 50*200 мм, до якої кріпляться кроквяні ноги вгорі,
  • лежень.

Инструкция по монтажу стропильной системы для двухскатной крыши

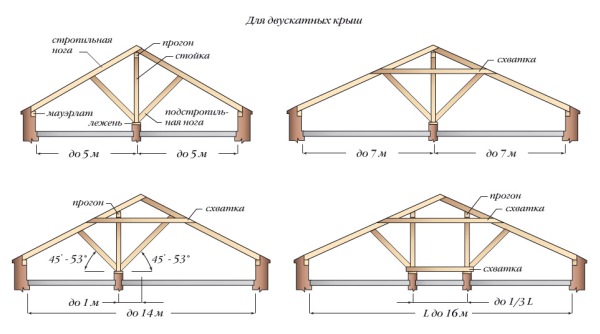

Крокви можуть бути висячими і наслонними. Висячі кріпляться кінцями до стін будинку і коника даху, при великій їх довжині доводиться компенсувати навантаження на вигин і стиск стяжками, що з’єднують кроквяні ноги. Наслонні крокви можна зводити в будинках, всередині яких є несучі стіни можна використовувати опорну балку, на яку кріпиться стійка. Кінці крокв спираються на цю стійку і на зовнішні стіни будинку, середня частина підтримується опорами. Оптимально, якщо в конструкції є і висячі, і наслонние крокви, це робить дах більш міцною.

Монтаж крокв

Етап 1 – установка мауерлата

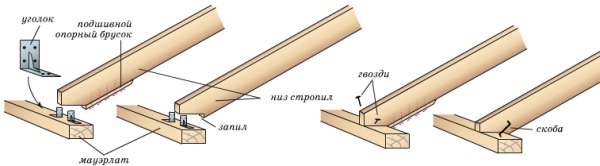

Насамперед на зовнішні стіни кріплять мауерлат за допомогою анкерних болтів. Бажано, щоб він був цілісним або з мінімумом з’єднань, це підвищить міцність конструкції. Мауерлат повинен розташовуватися абсолютно рівно, так як від цього залежить точність установки всієї даху. При необхідності під нього можуть вставлятися прокладки, виступаючі частини стісуються. Надалі до мауерлату будуть кріпитися кроквяні ноги.

Инструкция по монтажу стропильной системы для двухскатной крыши

Етап 2 – прогін

Використання конструкції крокв з прогоном підвищує надійність покрівлі і спрощує збірку, так як можна монтувати кожну пару крокв окремо. Прогін встановлюється у вищих точках фронтальних стін і кріпиться за допомогою металевих куточків і анкерних болтів. Його кінці повинні бути гідроізольовані.

Етап 3 – збірка кроквяних секцій

Перед складанням крокв нарізають заготовки, намагаючись використовувати матеріал так, щоб кількість відходів було мінімальним. При необхідності дошки можна подовжувати, приділяючи увагу надійності з’єднання, наприклад за допомогою накладок або внапуск. Розташовуватися воно повинно не менше ніж в метрі від будь-якого з країв. З’єднання краще не розташовувати рівно посередині, так як несуча здатність ноги знижується, оптимальне розташування-третина від загальної довжини.

Крокви збирають згідно з кресленнями, шаблони (кути, під якими елементи повинні розташовуватися один до одного) дуже спрощують цю роботу. Найпростіше проводити збірку кроквяних секції на землі, піднімаючи потім їх наверх. Однак для цього може знадобитися лебідка або кілька помічників.

Спочатку всі елементи розкладаються один щодо одного так, як вони будуть розташовуватися в готовій секції. Ретельно підганяються кути і зазори. Потім цвяхами кріпляться накладки до верхньої частини крокв, посередині ноги з’єднуються стяжками. У кожне цвяхове з’єднання повинно бути вбито не менше 5 цвяхів. До нижньої частини ніг прикручуються тимчасові планки.

Инструкция по монтажу стропильной системы для двухскатной крыши

Етап 4 – установка кроквяної системи

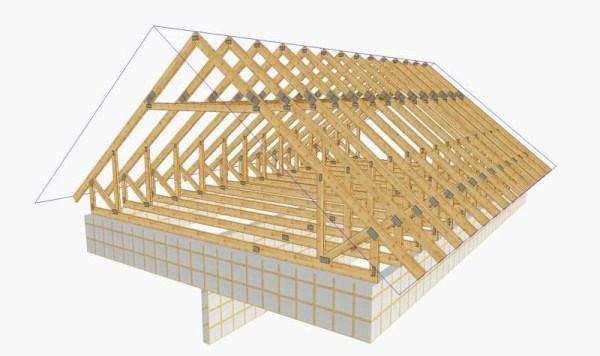

Крокви піднімають поступово. Спочатку на 30 градусів, потім за допомогою страховки і тросів до 60. На цьому етапі на зворотну сторону закріпленої за допомогою тросів конструкції прибиваються ригелі і стяжки. Потім секція піднімається до вертикального положення, яке перевіряється за допомогою рівня і конструкція фіксується болтами і куточками до прогону і до мауерлату.

Виставляти крокви можна двома способами:

При першому встановлюються перша і остання секції, між ними натягують шнур і по ньому монтуються всі інші частини.

При другому – кроквяні секції встановлюються над однією половиною будинку, а друга половина конструкція висить на прогоні і до них горнеться. Далі монтується перша секція з протилежного боку, і поступово решта, такий процес нагадує закривання штор і закінчується в середині даху.

Після монтажу кроквяної системи можна приступати до виготовлення обрешітки, пароізоляції і утеплення.
