Керамічна труба для димоходів: покрокова інструкція установки

Конструкція димоходу

Димохід, вироблений з керамічних труб, включає в себе три ключових деталі:

  • Керамічні установки, які виробляються безпосередньо для даного типу конструкції;
  • Особлива теплоізоляція;
  • Несуча система, яку виготовляють з бетону полегшеної конструкції.

Всю конструкцію можна розділити на кілька зон: підстава димової труби; ємність, де буде накопичуватися конденсат; трійник для очищення та огляду стану димоходу і трійник для підключення котла і печі.

Сифон, призначений для відведення конденсату, роблять висотою хоча б 15 см і на 10 см від рівня запірної рідини. Загальна висота всієї конструкції повинна становити мінімум 5 метрів. Чим вище вона буде, тим потужніше буде тяга в димоході.

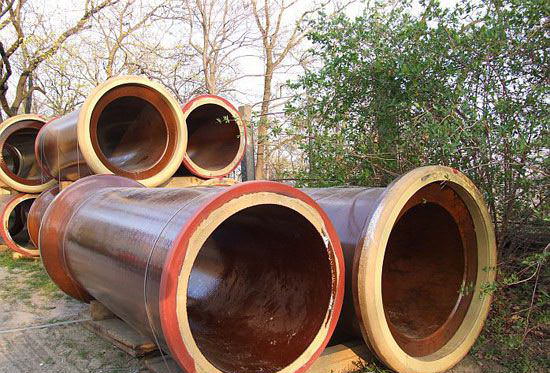

Керамическая труба для дымоходов: пошаговая инструкция установки

До цієї конструкції пред’являються певні вимоги:

  • Якщо покрівля у будови плоска, то труба буде над нею підніматися мінімум на 1,5 м;
  • Вона повинна бути вище парапету або коника на півметра;
  • Кут до горизонту повинен складати строго 10 градусів;
  • Від колосникової решітки до гирла труби висота димоходу становить мінімум 5 метрів.

Конструкція такого димоходу значно складніше прямоточної системи.

Цю конструкцію необхідно оберегти від впливу із зовнішнім середовищем, щоб вийшла ізольована конструкція, так як в подальшому усувати витік чадного газу буде не дуже легко.

Повністю надійний димохід, зроблений з керамічної труби, включає в себе наступні елементи:

  • Цегляна або бетонна оболонка, спрямована на розсіювання тепла;
  • Кожух для теплоізоляції, за рахунок якого дотримуються всі вимоги пожежної безпеки, особливо в тих місцях, де димар буде стикатися з дерев’яними конструкціями будівлі;
  • Керамічна трубка необхідного діаметру, яка зроблена з дотриманням всіх технічних вимог.

Монтаж димоходу

Зводити димар слід з підстави, після чого виробляють установку кожної з частин конструкції – одну трубу вставляють в іншу. Завдяки такій системі складання в конструкції не буде накопичуватися конденсат.

При спорудженні димоходу своїми руками враховують, що при установці на неопалюване споруда (наприклад, у котельні) труба повинна підніматися хоча б на півметра над верхньою крапкою.

Якщо ж дах зроблений з горючих матеріалів, то в обов’язковому порядку споруджують теплоізоляційний шар навколо труби, а саму її піднімають вище гребеня на метр.

Так як сама конструкція димоходу важить досить багато, під неї доведеться виготовляти окремий фундамент. Так як він буде розташовуватися під приміщенням, його можна не дуже сильно заглиблювати – буде досить приблизно півметра.

На нього укладають підставу з червоної цегли, а вже поверх цієї основи встановлюють Теплоізоляційні блоки і вставляють в них керамічні труби.

З інструментів, які можуть знадобитися при проведенні монтажних робіт, найбільш важливим є кутова шліфувальна машина або ж болгарка. Нею доведеться підганяти труби і утеплювальні блоки по висоті. Також знадобиться кельма або кельма – він потрібен для обробки швів між трубами, для закріплення блоків за допомогою розчину.

Детальна покрокова інструкція по установці димоходу

  1. Підготовчий етап. Тут спочатку точно визначають, де буде підключена піч. Під неї і безпосередньо під сам димохід закладають фундамент. Він повинен бути суцільним, щоб піч і димар рівномірно просідали під своєю вагою. Фундамент занадто глибоким робити не доведеться, так як він буде розташовуватися в підпільному приміщенні, де в зимові місяці буде не дуже холодно. Його виводять до рівня чистового статі, де виробляють його вирівнювання за допомогою цементного розчину. Після його повного висихання на ньому розміщують модуль з оводом, до якого буде підключатися котел або піч-в ньому встановлена канавка для відводу конденсату;
  2. З’єднання димоходу. Тут доведеться підготувати спеціальний розчин, стійкий до впливу кислот. Для цього беруть сім частин спеціального порошку на одну частину води. Замішувати можна тільки при температурі не нижче + 20 градусів, а використовувати потрібно протягом півтори години. Його використовують при стикуванні елементів, всі стики в подальшому протирають вологою губкою, щоб зняти надлишки розчину. Всі внутрішні шви будуть в цьому випадку гладкими, що дозволить не допустити утворення сажі;
  3. Обшивка димоходу. Будівельники рекомендують обшивати таку конструкцію за допомогою цементно-стружкових плит. Ізоляційні плити розміщують до початку установки керамічних конструкцій. Багато уваги приділяють ділянкам, де димохід буде проходити через перекриття або перегородки, де роблять спеціальну теплоізоляцію. В її якості може виступати вогнестійкий матеріал, який укладають між перекриттям і димарем. Між ним і перекриттям має дотримуватися відстань в 15 см або трохи більше;
  4. Закріплення системи. Щоб конструкція вийшла якомога міцнішою, роблять її армування. Найкраще це робити за допомогою сталевих прутків, діаметр яких становитиме 10 мм. Їх розміщують в спеціально зроблені отвори і заливають рідким цементом. Також можна армувати зовні за рахунок сталевих куточків і металевої стрічки;
  5. Прикраса димоходу на даху будинку. Можна це зробити за допомогою червоної цегли, черепиці, бетону та інших матеріалів – головне, щоб вони не були горючими.

Вибір димоходу

При виборі матеріалу для виготовлення димоходу його слід переглядати дуже уважно, особливо зсередини. Якщо буде порушений шар глазурі, то купувати такий елемент небажано. Перевіряють, наскільки гладка поверхня, щоб на ній не накопичувалася сажа або попіл.

Якщо всі ці моменти будуть дотримані, то в підсумку повинна вийти прекрасна система з хорошим теплопоглинанням.

Утеплююча частина димоходу також повинна бути суцільною, без тріщин і сколів. В іншому випадку через неї може просочуватися чадний газ і продукти горіння, що може негативно позначитися на самопочутті людей.

Переваги керамічних труб

Керамічні труби для димаря мають багато позитивних моментів, за рахунок яких їх сьогодні використовують досить широко:

  1. За допомогою цього матеріалу створюється прекрасна тяга. У цегли поверхня має певну шорсткістю, а керамічні труби зсередини мають шар глазурі, стійкої до впливу високої температури;
  2. Глазур практично не пропускає через себе вологу, завдяки чому труба не буде вбирати воду, отже, весь конденсат буде випаровуватися і виходити через саму працю;
  3. Опір накопиченню сажі. Цього вдається досягти за рахунок гладкої глазурованої поверхні, де сажа практично не осідає. Вона вся виходить з труби разом з димом;
  4. Більший рівень пожежної безпеки в порівнянні з цеглою – сажа в керамічній трубі не буде запалюватися, так як її там недостатньо. У разі якщо таке все-таки трапиться, глазур не допустить поширення полум’я;
  5. Несприйнятливість до впливу хімічних та інших агресивних сполук, що містяться в димі.
Наприклад, там є сполуки сірки і азоту, які при контакті з водою перетворюються в кислоти.

Бліц-поради

  1. При монтажі димаря слід враховувати, що він важить досить багато, тому необхідно дати йому деякий час на усадку;
  2. Щоб усадка вийшла рівномірною, виробляють армування димоходу по всій його висоті. Лише в цьому випадку вдасться отримати якісний і неушкоджений димар;
  3. При нанесенні кислотостійкого розчину поверхню, куди він буде накладатися, очищають від пилу і всіх видів забруднень;
  4. Установку димоходу виробляють до початку покрівельних робіт.
