Коаксіальні димоходи для газових котлів – основні нюанси

Пристрій димоходу

Коаксіальний димохід – двоконтурна конструкція, призначена для облаштування вентиляційної системи котлів внутрішнього згоряння.

основні нюанси” width=”510″ height=”336″ sizes=”(max-width: 510px) 100vw, 510px” >

Особливості конструкції:

  1. Він складається з двох труб різного діаметру.
  2. Трубки не стикаються одна з однією.
  3. Усередині димоходу знаходяться спеціальні перемички, які надають конструкції підвищену жорсткість.

Принцип роботи коаксіального димового каналу:

  1. Внутрішній трубопровід меншого діаметру служить для відводу з опалювальної системи продуктів згоряння.
  2. Верхній трубопровід підводить до газового котла свіже повітря.

Види димоходу:

  1. Залежно від орієнтації в просторі:
    • Горизонтально розташовані – виводитися крізь отвір в стіні.
    • Вертикально розташовані – виходить назовні крізь перекриття і дах.
  2. Залежно від матеріалу трубопроводу:
    • З нержавіючої сталі.
    • З-стійкої сталі.
    • Зовнішній контур із пластику
    • З оцинкованої сталі.
  3. Ще існує вдосконалений тип димового каналу, де внутрішня трубка трохи довше зовнішньої. Це дозволяє зменшити утворення конденсату.

Такий тип конструкції застосовується для котлів із закритими камерами внутрішнього згоряння на паливі:

  1. Газовий.
  2. Твердий.
  3. Дизельний.

Монтаж димоходу

Правила монтажу, довжина, напрямок, ухил димоходу і т. п:

  1. Установка трубопроводу у вертикальному напрямку здійснюється, коли є примусова вентиляція.
  2. Використовуйте фасонні деталі тільки промислового виробництва.
  3. Для декорування отвору використовуйте спеціальні накладки, які повинні входити в комплект до коаксіального димоходу.
  4. Забороняється використання герметика для даного типу димового каналу.
  5. Довжина одного модуля 3 м, для з’єднання декількох елементів потрібно використовувати хомути.
  6. Вихідний отвір трубопроводу має знаходитися на висоті більше 1,5 м від входу газового котла і на відстані 2-2, 5 м від землі.
  7. Якщо трубопровід встановлений горизонтально, то він повинен знаходитися під кутом 3 градуси в сторону котла. Це дозволить легко стікати волозі в спеціальну ємність і попереджає замерзання рідини.
  8. Для монтажу системи використовуйте максимум два коліна.
  9. Оголовок труби повинен знаходитися на відстані більше 60 см від вікна, дверного отвору або вентиляційної сітки, і більше полдиаметра зовнішнього кожуха трубопроводу від газового котла.
  10. Перед монтажем ревізії і конденсатосборника зверніться за консультацією до досвідчених майстрів.
  11. Виводячи димохід крізь стіну, використовуйте відрізок труби довжиною 1 м.
  12. Не рекомендується розміщувати вихід димоходу під вікном, але якщо це необхідно зробити, Відстань до отвору має бути більше 1 м.
  13. На кінець труби не надягайте ніяких елементів – парасольок, конусів або інших.
  14. Не можна підключати до одного димохідного каналу кілька опалювальних приладів.

Забороняється виводити димовий канал:

  1. У криті переходи.
  2. Всередину закритих лоджій або балконів.

Детальна покрокова інструкція по монтажу димоходу

  1. Для початку визначитеся, де буде розміщуватися котел, яким чином буде виходити від нього коаксіальна труба.
  2. Встановіть опалювальний прилад.
  3. На стіні біля котла відзначаємо точку виходу трубопроводу назовні. Вона повинна знаходитися на 1,5 м вище камери згоряння палива.
  4. На обраному місці зробіть отвір, яке повинно бути трохи більше діаметра труби.
  5. Отвір потрібно заізолювати мінеральною ватою. Також можна зробити кожух з азбестової труби.
  6. Горизонтальний ділянку труби повинен бути довжиною 1 м, а в деяких випадках максимум 3 м.
  7. Газовий котел приєднується до коаксіального димоходу за допомогою спеціального елемента – труби, трійника, коліна.
  8. Кожен наступний елемент системи повинен надягатися на попередній, щоб створити гладку поверхню для виходу диму.
  9. Обов’язково передбачте невеликий нахил горизонтальної ділянки до котла.
  10. Встановіть конденсатзбірник, для збору вологи.
  11. Всі стики труб або інших елементів скріплюються за допомогою хомутів.
  12. Якщо потрібно виконати поворот трубопроводу, використовуйте поворотне коліно.
  13. Щоб надійно закріпити трубу, прикріпіть її до стіни за допомогою кронштейнів.
  14. Перевірте надійність конструкції, чи все правильно зроблено.
  15. Зовні будівля запеньте отвір в стіні будівельною піною і задекоріруйте спеціальними накладками.

Роздільні системи димоходів

Представляє систему з двох окремих трубопроводів:

  1. Перше – служить для відводу диму від котла;
  2. Інший – для постачання чистого повітря з вулиці.
Ці труби виготовляються із сталі або алюмінію, діаметр – 80 мм. Іноді труба для підсосу повітря виконується з алюмінієвої гофри.

Дана система застосовується, коли немає можливості відводити дим там же, де брати чисте повітря. Це може статися в тих випадках, коли дуже близько знаходяться сусідні будівлі.

Переваги роздільної системи:

  1. Більше варіантів розміщення котла.
  2. У димоході не утворюється конденсат.
  3. Дешевизна.
  4. Простота установки.

Для монтажу роздільної системи на котел встановлюється спеціальний адаптер, який створює можливість приєднати до опалювального приладу дві труби.

Варіанти виведення труб:

  1. Обидва трубопроводи врізаються в одну стіну.
  2. Труби врізаються в різні стіни.
  3. Одна труба виходить через стіну, а інша приєднується до вже існуючого димоходу.

Вартість

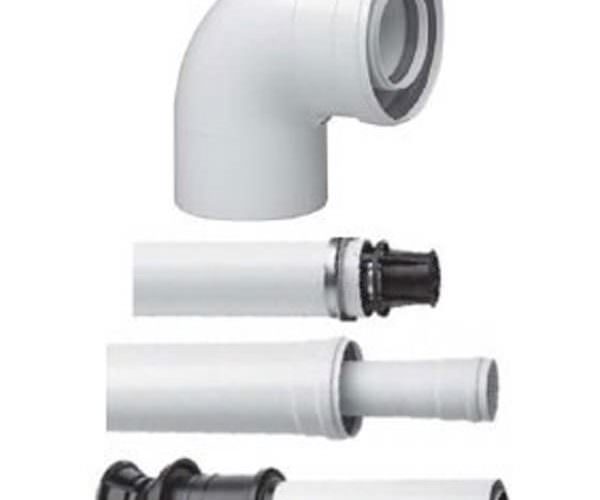

Bosch – виробник Німеччина. Виготовляється з емальованої або нержавіючої сталі. Вартість від 3 400 рублів.

Коаксиальные дымоходы для газовых котлов – основные нюансы

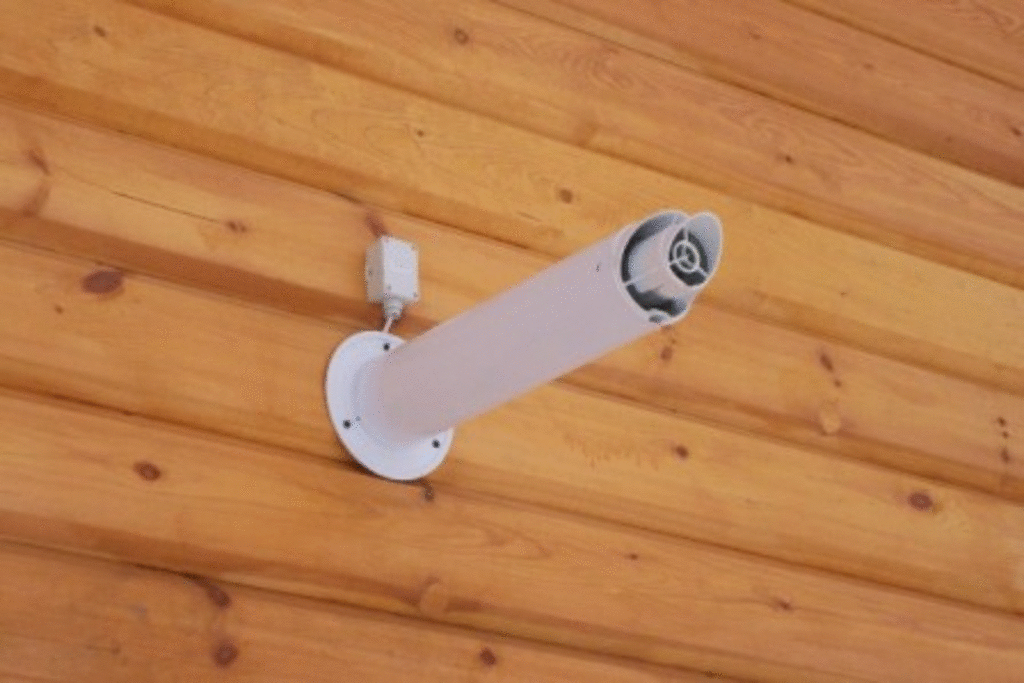

Buderus – виробник Німеччина. Виготовляється з оцинкованої або нержавіючої сталі. Вартість від 3 800 рублів.

Коаксиальные дымоходы для газовых котлов – основные нюансы

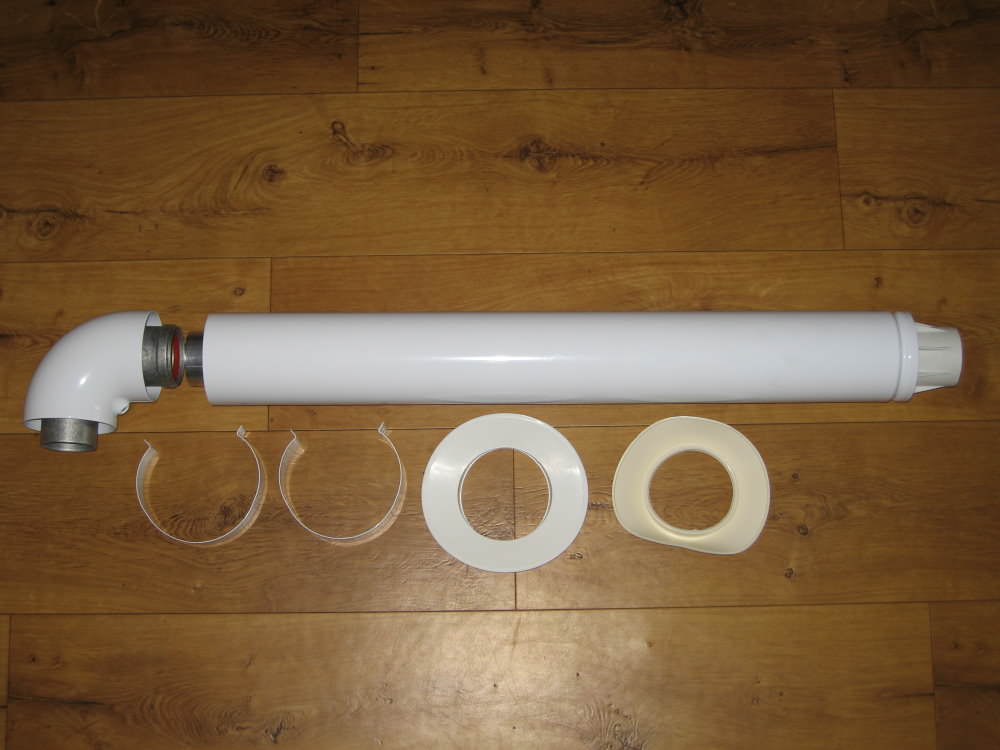

Viessmann – виробник Німеччина. Виготовляється з нержавіючої сталі. Вартість від 4 500 рублів.

Коаксиальные дымоходы для газовых котлов – основные нюансы

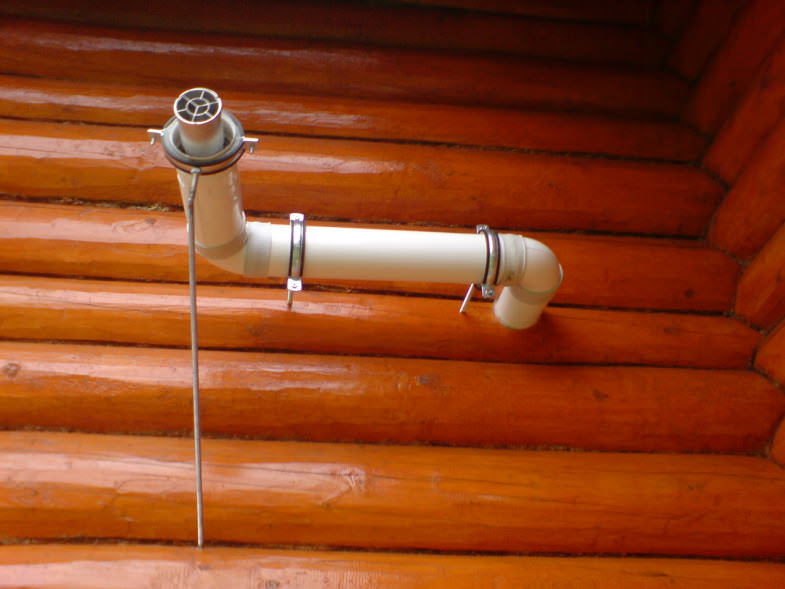

Baxi – виробник Італія. Виготовляється з емальованої сталі. Вартість від 4 900 рублів.

основні нюанси” width=”313″ height=”418″ sizes=”(max-width: 313px) 100vw, 313px” >

Переваги та недоліки

У коаксіальних каналів є такі позитивні якості:

  1. Система має значно менше втрат тепла щодо інших типів вентиляції. Це досягається за рахунок того, що повітря, яке надходить до котла, нагрівається від внутрішньої труби.
  2. Великий ККД системи опалення. Це досягається через повне згоряння палива.
  3. В систему опалення постійно надходить повітря з навколишнього середовища, тому зовнішня поверхня трубопроводу не перегрівається. Це дозволяє використовувати коаксіальний канал в дерев’яних будинках.
  4. В житлові приміщення не потрапляє чадний газ та інші продукти горіння.
  5. Великий асортимент комплектуючих дозволить використовувати коаксіальний димохід для котлів різної потужності і конфігурації.
  6. Трубопровід займає мало місця.
  7. Не потрібно облаштовувати складних вузлів проходу крізь перекриття або дах. Труба виводиться назовні через стіну або вікно.
  8. Екологічність системи за рахунок повного згоряння палива. У навколишнє середовище не потрапляють незгорілі частинки і не забруднюють повітря.
  9. Система опалення не споживає повітря всередині приміщень, що створює комфортні умови для перебування мешканців.
  10. Коаксіальний канал легкий в монтажі, не потрібно мати спеціальної освіти для влаштування системи.
  11. Немає необхідності облаштовувати окрему кімнату для розміщення котла.
  12. Варто коаксіальний канал небагато. Також не буде потрібно багато витрат на монтаж системи.

Негативні сторони:

  1. Можливість обмерзання труби. Вже навіть при температурі від -15 градусів спостерігається таке неприємне явище.
  2. Поява конденсату і скупчення зайвої вологи.

Ви не пошкодуєте, встановивши коаксіальний димовідвід в своєму будинку, адже він зарекомендував себе з кращого боку. Це надійна система з великим ККД, яка відмінно впорається з відведенням продуктів горіння. Вона створить комфортні умови проживання, адже котел не споживає кисню з приміщення. Радує також, що це вам обійдеться зовсім недорого, адже не потрібно встановлювати складних систем для відводу диму.

Бліц-поради

  1. Виконувати монтаж коаксіального димоходу найкраще ще до облаштування опалювальної системи. Спочатку виберете гарне місце для виведення труб, а вже потім ставте котел.
  2. Для клімату, де температура повітря може опускатися нижче -10 градусів, потрібно підбирати трубопровід з великим діаметром внутрішньої труби, щоб уникнути промерзання димоходу.
  3. Вертикальне розміщення труби використовується, коли немає можливості вивести димовий канал через стіну. Іноді господарі не хочуть псувати фасад будівлі.
  4. Даний тип конструкції димоходу дозволяє використовувати його не тільки в приватному будинку, але і в міській квартирі або промисловому підприємстві.
  5. Не потрібно проводити додаткового утеплення коаксіального каналу. Це не вирішить проблему утворення конденсату і не запобіжить замерзання системи.
  6. Купуйте комплектуючі, які виготовлені одним виробником, що забезпечить ідеальну стикування всіх деталей.
  7. Виведення димового каналу крізь стіну потрібно проводити відповідно до будівельних нормативних документів і рекомендацій виробника.
  8. У багатоквартирних будинках використовують колективну систему коаксіального димоходу, де є можливість підключення відразу декількох газових котлів.
