Монтуємо теплу водяну підлогу під плитку

Тепла водяна підлога-це прекрасна альтернатива традиційному опаленню. При такій системі обігріву тепло розподіляється рівномірно від підлоги до стелі, що виключає утворення занадто жарких або холодних зон в приміщенні. Також перевагою теплого водяного статі є можливість укладання своїми руками, економічність у використанні і контроль температурного режиму. Але слід пам’ятати, що при підключенні до централізованої системи опалення доведеться отримувати дозвіл, що керуючі компанії дають з великою неохотою.

Найбільш прийнятним фінішним покриттям для теплої підлоги є кахель, так як в порівнянні з іншими матеріалами він має саму низьку гігроскопічність. Для приміщень з високою вологістю, санвузлів, кухні теплі водяні підлоги під плитку своїми руками – кращий і, мабуть, єдиний варіант, який витримає і пролиту воду, і часте вологе прибирання з використанням миючих, абразивних засобів.

717px” />

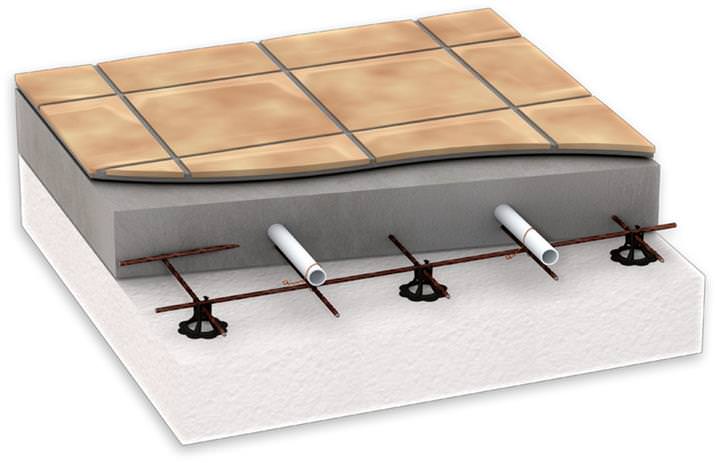

система теплої водяної підлоги під плиткою

Основні етапи робіт з облаштування теплої водяної підлоги під кахель:

  • Установка колектора;
  • Підготовка підстави;
  • Монтаж труб системи обігріву;
  • Укладання кахлю.

Для роботи з укладання водяного статі під плитку знадобляться наступні інструменти:

  • Труби металопластикові або поліпропіленові;
  • Фітинги та вентилі;
  • Циркуляційна помпа;
  • Перфоратор (з бурами);
  • Рулетка;
  • Колектор з коробом;
  • Гідро- і теплоізоляційні матеріали;
  • Армована арматурна сітка;
  • Будівельний скотч;
  • Демпферна стрічка;
  • Набір кріпильних елементів;
  • Кліпси для кріплення труб;
  • Саморізи (бажано з пробками);
  • Набір викруток;
  • Рівень;
  • Ріжкові ключі.

Установка і підключення колектора

Початковою стадією при укладанні теплої підлоги є монтаж розподільної шафи, або колектора. Ці пристрої можуть мати різну модифікацію і відрізнятися кількістю входів і виходів. Щоб придбати шафу потрібної моделі, слід спочатку розрахувати метраж труб і визначитися з їх діаметром. До одного входу рекомендується приєднувати не більше 60 м труб.

Монтируем теплый водяной пол под плитку

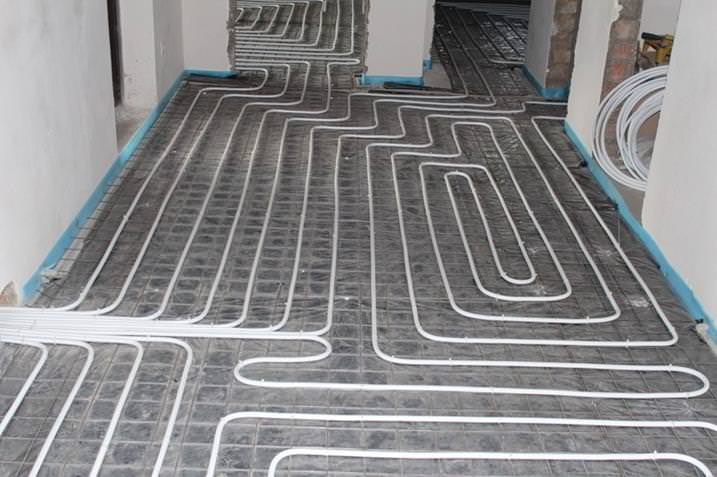

укладання теплої водяної підлоги на бетонну стяжку

Для установки колектора в стіні облаштовується ніша певного розміру, або шафа монтується над підлогою. Його середні габарити складають: глибина 12 см, висота 40 см, довжина 60 см

В колекторі встановлюються елементи, що регулюють температуру, заводяться подаючі і зворотні труби і з’єднуються теплопостачальні системи з нагрівальним контуром. Кожну підведену трубу слід забезпечити запірним вентилем, щоб при необхідності відключити окреме приміщення без наслідків обігріву всього будинку. Наприклад, коли необхідно зробити ремонт або знизити температуру в кімнаті, або на той час, поки вона не експлуатується. Щоб забезпечити постійну циркуляцію води в системі, встановлюється спеціальний насос.

Підготовка підстави

Перед тим, як монтувати водяні підлоги з підігрівом своїми руками, слід ґрунтовно провести підготовчі роботи. Поверхню необхідно ретельно очистити від будь-яких забруднень і сміття, закрити дрібні вибоїни, сколоти виступаючі ділянки. Наявні перепади висоти обов’язково усунути, інакше водяна система з підігрівом буде віддавати тепло нерівномірно. Щоб зробити це найкращим чином, рекомендується використовувати рівень.

Потім необхідно укласти гідроізоляційну мембрану, яка запобігає утворенню конденсату на підставі, а стики заклеїти будівельним скотчем. Поверх неї настилається теплоізоляція, для чого використовуються пінополістирольні плити, пінобетон або технічна пробка.

Монтируем теплый водяной пол под плитку

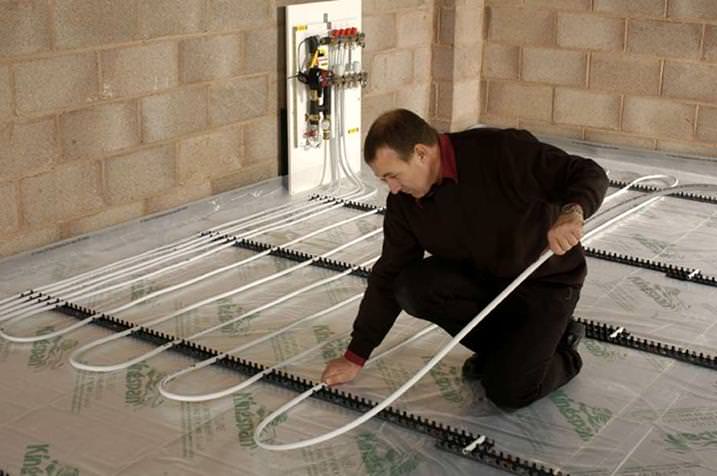

розкладання і підключення труб

Щоб компенсувати теплове розширення, по периметру приміщення наклеюється демпферна стрічка. При монтажі водяної теплої підлоги під плитку обов’язково використовується армована арматурна сітка, яка укладається на теплоізоляційний шар. Вона додасть стяжці необхідну жорсткість.

Види труб і способи їх укладання під плитку

Для монтажу теплої підлоги своїми руками використовують два види труб діаметром 20 мм і більше:

  • Металопластиковий. Це найкращий варіант, так як вони легко згинаються, для з’єднання не потрібно спеціальних інструментів, і їх простіше укладати;
  • Поліпропіленові. Для зварювання таких труб між собою необхідно паяльне пристрій, що створює додаткові труднощі при самостійній укладанні теплої підлоги.

Монтируем теплый водяной пол под плитку

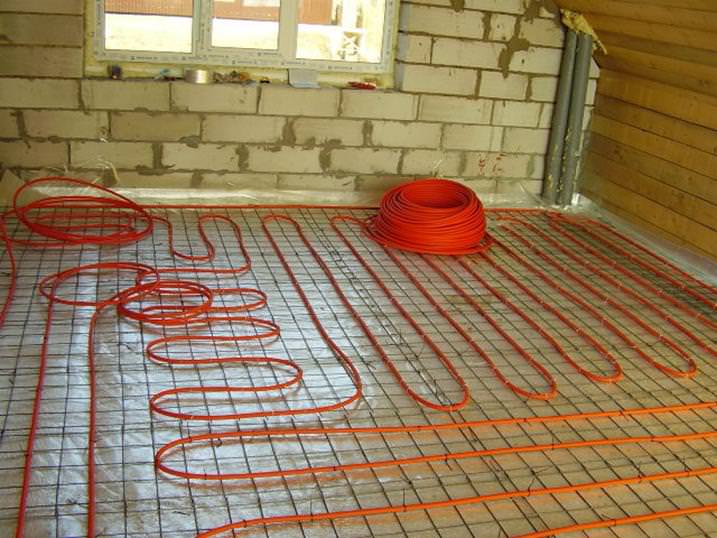

укладання поліпропіленової труби на бетонну стяжку

Існує три типи монтажу системи водяної підлоги під керамічну плитку: настильній, заливка бетонною стяжкою і монтаж на дерев’яні лаги. Труби укладаються двома способами: «равликом» або «змійкою». Кожен з них володіє своїми достоїнствами, але перший варіант дає більш рівномірну тепловіддачу. Способи можна комбінувати, особливо при складній конфігурації приміщень.

Укладання системи обігріву під бетонну стяжку

Покладені на підготовлену основу труби через кожен метр фіксуються хомутами на арматурної сітці без надмірної жорсткості, щоб уникнути деформації системи при нагріванні. Мінімальна відстань між трубами має бути не менше 10 см.

Водяні контури, яких може бути кілька, приєднуються до колектора, і перевіряється герметичність всієї системи труб, змонтованої своїми руками. Для цього в неї подається вода під тиском, яке перевищує робоче в 1,5 рази. Якщо протікання не виявлено, приступають до формування бетонної стяжки. Її висота повинна бути 5-7 см. використовувати можна як піщано-цементний розчин, для застигання якого буде потрібно 20-25 днів, так і самовирівнюючі суміші (Час висихання близько 10 днів). Під час заливки в трубах повинна бути вода під робочим тиском. При формуванні стяжки своїми руками не можна допускати утворення в ній пустот, які згодом можуть призвести до деформації труб.

717px” />

укладання плитки на водяну теплу підлогу

На застиглу стяжку можна укладати кахельну плитку.

Настильний спосіб укладання

Застосовується в легких будівлях, де обмежена навантаження на перекриття, або в приміщеннях з низькими стелями (бетонна стяжка «з’їдає» кілька сантиметрів висоти).

Для монтажу теплої підлоги своїми руками настильним способом використовуються плити зі спінених полімерів, в яких прокладені деформуються пластинки і зроблені спеціальні канали. Плити укладаються на теплоізоляцію, а водяні труби монтуються в пази.

Монтируем теплый водяной пол под плитку

система теплої підлоги на полімерному спіненому підставі

Після підключення нагрівальних контурів до колектора і проведення випробування на герметичність, приступають до облаштування чорнової підлоги, використовуючи плити ГВЛ або ДСП. На них укладають кахель.

Укладання теплої підлоги своїми руками на дерев’яну основу

У приміщеннях з дерев’яними перекриттями застосовується інша конструкція теплих водяних підлог. Є два найпоширеніших типи укладання теплої підлоги своїми руками на основу з дерева: модульний та рейковий.

При монтажі модульного типу застосовуються деревно-стружкові плити, в яких ще на заводі роблять спеціальні пази для прокладки в них трубопроводу водяного обігріву.

Рейкова підлога з підігрівом монтується так:

  • На дерев’яні перекриття укладають плити ДСП, нарізані на смуги шириною 15-40 см так, щоб між ними залишався зазор для теплової деформації;
  • Смуги закріплюють саморізами з кроком в 20 мм;
  • У простір між плитами вставляють алюмінієвий профіль, який служить ложем для водяних труб;
  • Усередині профілю розміщують систему обігріву;
  • Після підключення до колектора і перевірки на наявність протікання приступають до укладання плитки.

При використанні дерев’яних лаг на поверхню перекриття спочатку настилають теплоізоляційний матеріал зі спіненого полімеру, потім укладають лаги і закріплюють їх саморізами. За заздалегідь наміченою схемою розміщують фігурну алюмінієву конструкцію, яка буде відображати тепло і бути підставою для трубопроводу. Проміжки між лагами і трубами заповнюють теплоізоляційним матеріалом. Отримана конструкція вкривається шаром вологопоглинаючого спіненого поліетилену. Після цього закріплюють листи ДСП або ГВЛ з зазорами між ними і на відстані 1-2 см від стін. На чорнову підлогу з підігрівом укладають плитку.

Укладання кахлю на теплу водяну підлогу

Для укладання на конструкцію водяної системи з підігрівом можна використовувати керамічну плитку, керамограніт або штучний камінь. При виборі фінішного покриття необхідно звернути увагу на його характеристики. Гладкий кахель володіє найменшими показниками тепловіддачі, а його шорстка поверхня буде швидко втрачати тепло, отримане від системи обігріву.

Термін служби керамічної плитки обчислюється десятиліттями, тому рекомендується підбирати кахель нейтральних відтінків, тоді у випадку ремонту приміщень він буде органічно поєднуватися з будь-якими змінами інтер’єру.

При укладанні плитки своїми руками на теплу підлогу слід уважно стежити за тим, щоб при приклеюванні під нею не утворилися порожнечі, інакше з-за температурних деформацій кахель почне тріскатися.

До монтажу плитки приступають після випробування системи на герметичність і повного висихання бетонної стяжки, не раніше, ніж через 3-4 тижні. Для прискорення процесу затвердіння можна встановити тепловий генератор і підтримувати в кімнаті постійний температурний режим.

Укладати плитку починають по заздалегідь зробленій розмітці підстави або з середини підлоги, якщо приміщення маленького розміру, або з кута. Попередньо поверхню стяжки очищають від забруднень, усувають нерівності і тріщини.

Розчин невеликим шаром розрівнюють по бетону або плит ДСП, виворітну сторону кахлю обробляють клейовим складом, використовуючи при цьому зубчастий шпатель. Потім плитку щільно притискають до підлоги протягом декількох секунд.

Щоб шви вийшли рівними і однаковими товщиною 1-3 мм, використовують пластмасові хрестики, які вставляють по кутах кожної плитки.

Роботу з укладання кахлю ведуть за звичайною технологією, застосовуючи плитковий клей, і обробляючи стики затирочні складом. Затірку швів слід наносити дуже акуратно, це допоможе приховати недоліки покриття.

Щоб укласти кахель своїми руками якісно і без вад, бажано придбати гнучкі суміші, які призначені спеціально для теплого водяного статі.

При виконанні робіт з укладання плитки система водяного обігріву повинна бути вимкнена, включати її можна тільки після повного висихання клейового розчину і затірки.

Які помилки допускаються при влаштуванні теплої підлоги

Ефективність роботи системи водяного статі з підігрівом, зробленого своїми руками, залежить від якісного виконання всіх етапів. Наприклад, основною причиною утворення холодних ділянок є нерівномірна укладання труб, тобто було порушено їх правильний розподіл по основі. Найпоширенішими помилками, які призводять до дефектів теплої підлоги, є:

  • Змішування розчину в неправильних пропорціях. Щоб цього не сталося, потрібно чітко слідувати інструкції по застосуванню;
  • Примусова сушка піщано-цементної стяжки. Краще дати їй просохнути природним шляхом;
  • Нерівності підстави або перепади його висоти. Необхідно дуже ретельно готувати поверхню під бетонний розчин;
  • Заливка стяжки тонким шаром. За технологією товщина розчину повинна бути 5-7 см;
  • Укладання бетонної суміші на труби без перевірки на герметичність. Обов’язково проводити гідравлічні випробування системи перед заливкою;
  • Використання матеріалів не належної якості для економії коштів. Як відомо, скупий платить двічі.

Чітке дотримання рекомендацій і ретельне виконання технологічних процесів при укладанні теплої підлоги під плитку своїми руками гарантує якісну та ефективну роботу системи тривалий час.
