Монтуємо водопровід з поліпропіленових труб своїми руками

Монтування різних систем життєзабезпечення сім’ї необхідно незалежно від житлових умов: квартира у багатоповерховому будинку, приватне домоволодіння або заміська споруда на дачі, передує етап проектування схеми і вибору матеріалів, обладнання. Не уникла цих стадій така важлива комунікація, як напірний водопровід. Проводячи ремонт в квартирі своїми руками, в проекті, насамперед, враховується кількість точок споживання, можливий одноразовий розбір, установка і пропускна здатність пристроїв з обліку водного ресурсу, підключення агрегатів, які здійснюють підігрів для контуру гарячого водопостачання, та інші аспекти.

712px) 100vw, 712px” />

робимо водопровід з поліпропіленових труб

Різноманітність матеріалів для організації системи водопостачання

Запірна арматура уніфікована під всі сучасні типи труб і фітингів, тому визначитися перед виконанням монтажних робіт потрібно тільки з самою системою. На зміну металевим магістралям і фасонним деталей, виконаним з оцинкованої, нержавіючої або вуглецевої сталі прийшли наступні матеріали:

  • металопластикові трубопроводи з металевими фітингами (пресування та механічний затиск);
  • багатошарова трубна продукція типу ТЕСЕ і її стикувальні елементи, що використовують при монтажі принцип натяжної кільця;
  • медькак на затискних з’єднаннях, так і з використанням фасонних деталей під пайку;
  • труби ПВХ і супутня фурнітура, що монтується на клейовій основі;
  • поліпропіленові (ППР) вироби, які передбачають установчі маніпуляції з використанням термічного процесу плавлення.

712px” />

вибираємо труби і водопровідну арматуру

Поліпропіленові матеріали для облаштування водопроводу

Каталог ППР продукції пропонує для успішного складання системи водопостачання дві категорії фітингів. До першої належать сполучні деталі, які не передбачають включення різьблення, виготовленої з антикорозійних сплавів. До цього переліку входять:

  • з’єднувальні та перехідні муфти;
  • рівнозначні та редукційні Трійники, хрестовини;
  • куточки (90 і 45 градусів) для зміни напрямку водопровідної магістралі;
  • елементи для забезпечення переходу через перпендикулярний трубопровід з мінімальними зазорами, що важливо при прихованій укладанні з допомогою штроб;
  • компенсаційні петлі, нівелюють лінійне розширення поліпропілену на протяжних ділянках (свыше4 м без стиків і кутів);
  • заглушка.

Друга категорія об’єднує деталі з переходом на традиційні трубні розміри, використовує систему вимірювання в дюймах. До них відносяться як кутові, так і прямі муфти із зовнішнім і внутрішнім різьбленням, прохідні Трійники, елементи з накидною гайкою і розбірні з’єднання з різноманітною конфігурацією. Завдяки останнім фітингів надається можливість монтажу у важкодоступних місцях, підключення вузлів і агрегатів, які передбачають періодичну вилучення їх із системи для регламентного обслуговування.

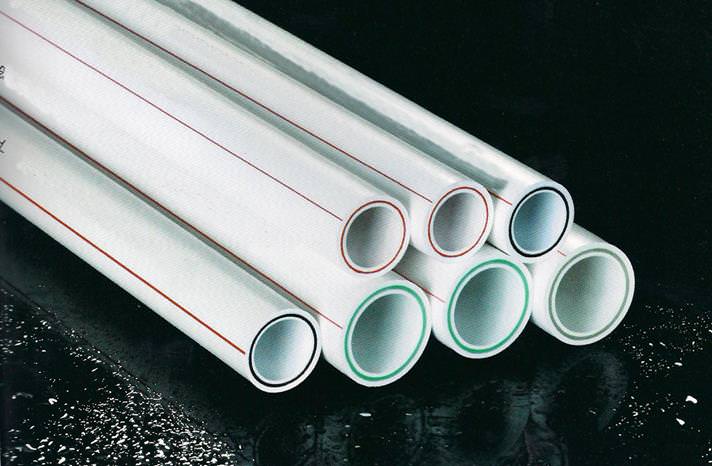

Труби ППР

Окрема розмова піде про трубної продукції і застосування її різних діаметрів, складів при організації водопостачання. Квартирний водопровід, як і його аналог в приватному будинку використовують трубопроводи діаметром 16,20, 25 і 32 мм. Вони реалізуються в торговельній мережі відрізками по 4 м. Як правило, трубками з перетином 16 мм підключаються різні сантехнічні прилади: кухонні мийки, умивальники, зливний бачок в санвузлі і так далі. Несучі магістралі монтуються 20 або 25 мм діаметром. Для заміни металевих стояків в міжповерхових шахтах застосовують 25 і 32 мм труби.

У квартирі, виконуючи монтаж водопроводу з поліпропіленових труб своїми руками, часто нехтують математичними розрахунками з гідравліки і підключають всі прилади в послідовному ланцюзі одним діаметром 20 мм, що відповідає за параметрами півдюймової металевій трубі (21,3 мм). У приватному будинку цього обсягу може бути недостатньо, якщо обладнаний додатковий висновок води з будівлі на вулицю, забезпечує полив присадибної ділянки та задоволення інших господарських потреб в літній сезон. Тому безперебійне водопостачання вимагає живильної магістралі 25-32 мм

Монтируем водопровод из полипропиленовых труб своими руками

використовуємо ППР труби для підключення сантехнічних пристроїв

Особливу увагу необхідно звернути на приєднання проточних газових водонагрівачів. Слабкий потік рідини може привести до передчасного виходу з ладу мідного теплообмінника агрегату чи епізодичному несрабатыванию автоматики, що відповідає за подачу природного газу на пальник.

Важливо, щоб до змішувачів здійснювалося підведення холодної і гарячої води з однаковими перетинами. Це сприяє плавності регулювань для отримання комфортної теплої води.

Обв’язка трубами ППР контурів з холодним і гарячим водопостачанням

Для транспортування холодної рідини застосовуються трубопроводи з маркуванням PN6 або PN10, що гарантує тривалу експлуатацію з водою до +20 градусів і тиск до 10 атм. Гаряча вода вимагає монтування магістралей, що характеризуються такими експлуатаційними параметрами як, PN20 і + 80 градусів. З цією метою може застосовуватися як однорідна за складом поліпропіленова труба, що відповідає заявленим критеріям, так і багатошарові вироби, що включають шари стабілізуючого дії.

До такої продукції відноситься трубопроводи, які в своїй структурі мають перфорований пласт алюмінію. Примітно, що при виконанні монтажних робіт потрібно знімати його спеціальним інструментом (шабером) для того, щоб в результаті процесу зварювання отримати субстанцію з однаковою консистенцією полімерів. Також можна використовувати багатошарові поліпропіленові труби, що містять внутрішній прошарок про скловолокна. Цей шар не контактує з транспортується рідиною і не бере участь у процедурі пайки, але запобігає лінійну деформацію трубопроводів під дією температури води.

Які інструменти для монтажу водопроводу вибрати?

Унікальність зварювання виробів ППР обумовлює потребу в спеціальному приладі, укомплектованому насадками під різні трубні діаметри і шестигранником для їх швидкої технологічно обумовленої зміни. Умовно пристрій, що служить для оплавлення і з’єднання в однорідному складі поліпропілену, називають паяльником. Залежно від виробника він може мати два види конфігурації: плоский або трубчастий. Останній тип виготовляється в Чехії і є більш дорогим. Масового виробництва досяг варіант, що використовує пластину з термоелектричними нагрівальними елементами. Виконаний він зі сплаву, що володіє високою теплопровідністю. Візуально він нагадує нижню частину побутового праски тільки з доступом до обох нагріваються поверхонь. Зручності застосування паяльника сприяє можливість застосування насадок двох діаметрів одночасно.

712px” />

штробіруем стіни для укладання ППР труб водопостачання

Роботи з монтажу водопровідної системи з поліпропіленових труб залежно від того прихований або зовнішній монтаж (на стінах) передбачається виконувати вимагають інструменту для прорізання штроб або монтування кріпильних елементів за допомогою дюбелів. Крім цього, необхідні наступні приналежності:

  • вимірювальна рулетка, кутник, будівельний рівень і маркер;
  • ножиці для пластикових труб або інший ріжучий інструмент, наприклад, ножівка по металу або електричний лобзик;
  • пакувальні матеріали для з’єднань (фторопластова Ущільнювальна стрічка, сантехнічна клоччя та інші різьбові ущільнювачі);
  • газовий (розвідний) ключ;
  • ганчір’я для обслуговування насадок на паяльник і рукавички, перешкоджають термічним опікам.

Способи прокладки поліпропіленових комунікацій

Вироби з ППР мають стійкість, як до короткочасних температурних і гідравлічним перепадів, так і здатні тривалий час протистояти зазначеним навантажень. Все це обумовлює довговічність водопроводу, змонтованого з поліпропілену, і дає можливість виконувати його прихований монтаж. Для цього трубопроводи можуть поміщатися в гофровані шланги ПВХ. Реалізується ця продукція бухтами з різним метражем. При їх використанні вирішуються такі завдання:

  1. Червоний і синій колір гофрованих виробів дозволяє позначити контури холодного і гарячого водопостачання, що важливо для позиціонування при переходах через міжкімнатні простінки чи міжповерхові перекриття.
  2. Дозволяє вільно рухатися поліпропіленовому трубопроводу в межах перетину ізоляційного матеріалу, що не порушується цілісність зовнішнього декорування стін під впливом лінійного розширення матеріалу.
  3. Захисна функція від хімічного пошкодження поверхні цементними розчинами.

712px” />

для теплоізоляції труб застосовуємо шланги зі спіненого ПВХ

В якості захисного і ізолюючого компонента може виступати утеплювач зі спіненого поліетилену. Він представлений на споживчому ринку трубної оболонкою відрізками по 2 м з різною товщиною стінок для всіх діаметрів магістральної продукції. Недоліком цього теплоізолюючого матеріалу є потреба у значному збільшенні глибини і ширини штроб, а позитивними моментами його використання – звукопоглинання і утримання конденсату.

Обладнання водопроводу на поверхні стін вимагає дотримання норм по кріпленню магістральних шляхопроводів. Особливо критично їх дотримання для контуру гарячого водопостачання. Відстані між кріпленнями має становити 0,8–1 м. Важливо, щоб дюбеля забезпечували надійне зчеплення з будівельним матеріалом і враховували товщину штукатурки стін. При паралельному пролегании труб використовуються подвійні кріпильні елементи, що дозволяє менше проробляти отворів в стіні. На точках споживання рекомендується застосовувати настінні «коліна» (монтажні куточки з внутрішнім різьбленням і пристосуваннями для зачеплення за допомогою шурупів).

Процес монтажу та практичні поради

Маніпуляції з пайки поліпропіленових фітингів і труб зручно виконувати удвох, для індивідуального їх виконання потрібно певна вправність і імпровізоване пристосування для утримання зварювального апарату на підставці. Відрізати необхідні розміри і безпосередньо пайку вузлів досить зручно проводити на підлозі, але можна перенести ці роботи на верстак. Для отримання навичок і набуття впевненості при первинному поводженні з паяльником рекомендується вдатися до з’єднання деталей без різьблення і труби. Досвідченим шляхом потрібно отримати надійне злиття поліпропіленового складу двох елементів і не звузити при цьому їх внутрішній прохід.

712px” />

використовуємо зварювальний апарат для з’єднання ППР труб

Важливо дотримуватися часовий інтервал утримання поліпропіленових виробів в пазах насадок, покритих политетрафторэтиленом (в розмовній мові просто «тефлоном»), при нагріванні і після стикування. Також утриматися від механічного впливу на місце з’єднання протягом певного проміжку. Зокрема, для діаметру 20 мм утримання в затискачах зварювального апарату протікає близько 5, а стикування деталей триває всього 4 секунди. До повного затвердіння потрібно 2 хв. Показники для 25 мм відповідно: 6-7, 6 і 240 сек. Щоб виробляти точний вимір труби необхідно враховувати ту її частину, яка буде поглинена фасонним виробом при пайку. Ці розміри для різних діаметрів трубопроводів відрізняються: 20 – 14 мм, 25 – 15 мм і 32 – 16 мм.

Увага! Пропонується при укладанні водопроводу за допомогою поліпропіленових труб використовувати всі фасонні деталі від одного виробника. Це пояснюється тим, що за складом полімерні вироби різних компаній трохи відрізняються і це може негативно позначитися на надійності змонтованої системи.

З теоретичних настанов професійних монтажників можна виділити:

  1. Прокладається водопровід після каналізаційних труб, так як він не вимагають похилого ковзання рідини, а функціонує під напірним тиском.
  2. Як і у випадку зі схемою електропроводки, магістралі розташовуються паралельно або перпендикулярно поверхні підлоги. Пару труб під гострим кутом негативно сприймається лінійним розширенням, особливо, на контурі з гарячою водою.
  3. Монтаж виконується послідовно від точок розбору води до введення в квартиру або будинок. Необхідно передбачити укладання останньої ділянки, так як якісне виконання стику вимагає вільного ходу зварюваного вузла (мінімальний люфт 8 см).
  4. Приділити увагу потрібно недопущення внутрішніх проходів труб будівельним сміттям, актуально це, перш за все, при прокладці в отворах стін і перекриттів.
  5. Всі зміни напрямку трубопроводу повинні супроводжуватися пайкою куточків. Категорично забороняється надавати постійну напругу магістралі шляхом примусового вигину і фіксування в такому положенні. Це негативно вплине на надійність, як самих зварювальних з’єднань, так і на довговічність служіння елементів кріплення.

Таким чином, виконуючи монтаж водопроводу з поліпропіленових труб своїми руками, вдається обладнати при відносно невисокій витратної частини на придбання матеріалів досить довговічну інженерну систему. До її переваг варто віднести ремонтопридатність, що дозволяє в будь-якому місці згодом підключити новий споживач (наприклад, пральну, посудомийну машину). Позитивним моментом використання матеріалу є стійкість до корозії і сольових відкладів (наростам). Важливо, що широко поширилося в торговельній мережі надання зварювального обладнання в оренду для виконання монтажних робіт.
