Облаштування системи вентиляції в будинку своїми руками за схемою: природна, змішана, примусова, з рекуперацією

Яким дорогим і хорошим не був би заміський будинок, комфортне життя в ньому рішуче неможливе без наявності продуманої системи вентиляції. Завдяки сучасним технологіям, встановити в будинку дійсно хорошу вентиляцію — не проблема. Правда, необхідно враховувати кілька важливих нюансів, адже вентиляція може мати різну схему свого пристрою.

Вибір вентиляційної системи

Варіанти вентиляції

Природний

Такий спосіб вентилювання приміщень добре підійде для будинків з червоної цегли, піноблоків, газосилікатних блоків. До того ж її облаштування не зажадає від власника житла будь-яких великих фінансових витрат. Така вентиляція може працювати за рахунок різниці температур всередині будинку і зовні, а також за рахунок вітрового навантаження.

В цілому природна вентиляція володіє наступними перевагами:

  • рух потоків повітря всередині житла здійснюється не примусово, а природно, без використання будь-якого допоміжного обладнання (це ще їм економить кошти на будівництво вентиляційних каналів всередині самої будови);
  • система дуже проста в плані експлуатації, так що відсутність форс-мажорів і різних аварій — фактично гарантовано;
  • відмінно поєднується з іншими типами (з тим же самим кондиціонуванням, наприклад).Обустройство системы вентиляции в доме своими руками по схеме: естественная, смешанная, принудительная, с рекуперацией

    Схема пристрою природної системи вентиляції в приватному будинку

Проте, природна вентиляції має і свої недоліки:

  • досить слабкий обмін повітря (згодом це призведе до утворення всередині будинку цвілі, появи грибка, надмірної кількості пилу та інших неприємних речей);
  • шкода людському здоров’ю (організм постійно потребує потоку свіжого повітря, чого природна вентиляція апріорі не може надати).

Загалом — це дешевий, але далеко не найоптимальніший варіант.

Не варто спокушатися дешевизною природної вентиляції: вона може принести істотну шкоду здоров’ю людини!

Примусова

Примусову систему вентиляції часто називають “припливно-витяжної”. Зазвичай вона встановлюється в будинках, побудованих з використанням SIP-панелей (з їх допомогою сьогодні активно будуються так звані Швидкомонтовані будинки) або пінополістеролбетону.

Використовують її і в будинках, побудованих за канадською технологією (їх будівельники зазвичай називають «ізодомами» або «термодомами»). Серед переваг примусової вентиляції можна виділити наступні:

  • здійснює швидкий повітрообмін;
  • ефективність (її можна встановити і в невелике маленький дачний будиночок, і в величезний торговий центр).

Мінусів, власне кажучи, у такої системи вентилювання зовсім два — це дорожнеча і складність монтажу (та й в плані експлуатації така система буде вимагати постійного обслуговування, яке теж, як кажуть, може влетіти в копієчку).

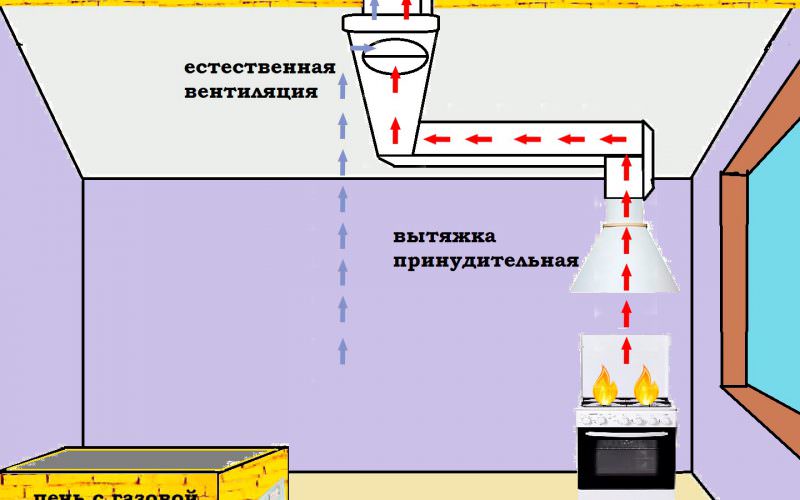

Змішаний

Її зазвичай використовують в тих випадках, коли застосування однієї лише природної вентиляції не є можливим. Механічну систему вентиляції встановлюють в тих випадках, коли треба забезпечити якісний повітрообмін в тих приміщеннях, де повітря дуже сильно забруднене.

Зазвичай це стосується ванної кімнати, туалетів, котелень (під котельнями розуміються в приватних будинках ті місця, де встановлений котел, щоб було зрозуміліше). Якщо в наявності є дуже великий будинок (більше 300 м2 по своїй площі) з цегли, дерева або піноблоків — там теж буде доречна змішана вентиляція.

Правда, її обслуговування-справа дійсно дуже клопітка і дорога. Іноді доцільно встановити автономну систему кондиціонування, чим займатися пристроєм змішаної каналізації.

Вентиляція з рекуперацією

Ще один різновид припливно-витяжної системи. Головна її особливість полягає у використанні спеціального обладнання — рекуператорів, які частково змішують вхідні і вихідні потоки повітря.

По суті, рекуператор-це не що інше, як стандартний теплообмінник, що забирає тепло у газів, що протікають через нього (кисень — теж газ, про це забувати не варто). Переваги такої системи вентилювання житлових будинків полягають в наступному:

  • забезпечує вільний приплив свіжого повітря навіть в тих приміщеннях,де утруднений парообмен (наприклад, якщо у всьому будинку встановлені пластикові вікна, то слід знати — вони практично не випускають і не впускають повітря, так що в такій будові рекуперація — найкращий з усіх варіантів);
  • потужності навіть одного невеликого рекуператора вистачить на те, щоб забезпечити вентилювання навіть мансарди — а адже саме в цих приміщеннях, як відомо власникам приватних будинків, спостерігаються найбільші проблеми в плані доступу свіжого повітря.

Мінус тільки один, але істотний — рекуператори коштують великих грошей, та й сервісного обслуговування вимагатимуть регулярно. В даному випадку можна дати тільки одну пораду: важливо все заздалегідь правильно розрахувати. Наприклад, на будинок, площею менше 80 м2 встановлювати рекупераційну систему вентиляції — верх дурості і просто недалекоглядності.

Рекуператор — пристрій, що працює від електричної мережі. Можна витратити величезну кількість грошових коштів тільки на одну електроенергію. А ось у великих будинках такі системи будуть цілком доречні. Загалом, без консультацій з інженерно-проектними бюро тут явно ніяк не обійтися.

Розрахунок вентиляції

Незалежно від того, яка система вентиляції буде встановлюватися в будинку, планування і розрахунок зводиться до наступних пунктів:

  1. Розрахунок необхідного обсягу повітрообміну;
  2. Визначення перетинів воздухоотводов;
  3. Вибір типу самої вентиляційної системи;
  4. Складання генерального плану розташування вентиляційних каналів і шахт;
  5. Визначення місця, куди буде монтувати вентиляційне обладнання;
  6. Визначення місць забору і виходу повітря;
  7. Облаштування всієї системи.

Що стосується повітрообміну, то тут необхідно буде визначити точну кількість припливного повітря, його обсягу, який би дозволяв ефективно насичувати житлові приміщення чистим повітрям, задіюючи при цьому мінімальну потужність всієї системи. Загалом, обсяг обміну повітрям повинен повністю відповідати всім прийнятим в Росії санітарним нормам.

Перетин повітроводів — насправді, найважливіший критерій, хоча на нього мало хто звертає увагу. Від правильного вибору самої форми вентиляційних каналів залежить якість повітря в самому будинку, а в деяких випадках — навіть температура в приміщенні (у разі, якщо воно опалюється від традиційної російської печі або каміна, наприклад, без використання радіаторного теплопостачання).

Всі основні типи і різновиди вентиляційних систем були розглянуті вище. Їх вибір самостійно здійснювати не варто, якщо тільки власник приватного будинку не інженер. Взагалі, складання інженерного плану з вентиляції-завдання дуже складне (з цієї причини в проектних бюро, до речі кажучи, такою роботою не дуже-то і люблять займатися).

Якщо будинок невеликий — можна використовувати і просту природну вентиляцію, для середніх за площею будинків підійде змішана, найпростіша припливно-витяжна, а ось для будівель, площею більше 300 м2 найбільш оптимальним варіантом вирішення проблеми стане рекуператорная вентиляційна система.

Складання плану розташування вентиляційних шахт — це завдання, яка також повинна лягти на плечі інженерам. Якщо схема вентиляції спочатку буде складена неправильно, то у житловому будинку можуть початися серйозні проблеми: постійна надмірна вологість або навпаки сухість, поява цвілі, грибків, надмірної кількості пилу, запаху сірководню — це все цілком може бути, якщо проектувальники допустять помилку.

Рекуператори зазвичай використовують у великих будинках: їх використання в спорудах площею менше 250-300 м2 не завжди доцільно.

Вибір місць для монтажу, визначення місць забору і виведення повітряних мас, повне облаштування всієї системи — найважливіші етапи. І тут, як не дивно, важливо знати конкретні особливості тієї чи іншої місцевості. Наприклад, навесні будується будинок, монтується вентиляційна система.

І як згодом виявляється, забір повітря відбувається саме з того боку території, де влітку довколишні сільськогосподарські підприємства відправляють на вигул велику рогату худобу.

Зрозуміло, що прекрасні «аромати» і «найтонші запахи лаванди і мускусу» в цьому випадку будуть забезпечені весь літній період. Тому вкрай важливо звертати увагу навіть на такі, здавалося б, вже зовсім незначні і навіть в деякій мірі смішні факти. Загалом, проектування своїми руками краще не робити – для цього і існують фахівці.

Головні фактори розрахунку потужності вентиляційної системи

Власне, найважливіших критеріїв, які безпосередньо впливають на підсумкову потужність всієї системи — всього рівно чотири:

До системи вентиляції повинні бути підключені всі житлові та нежитлові приміщення

  1. Кількість регулярно проживають в житловому будинку людей;
  2. Площа самої будови;
  3. Матеріали стін і даху, з яких зроблено житло;
  4. Об’єм повітря абсолютно у всіх приміщеннях.

Що стосується кількості людей, то тут все гранично зрозуміло: враховуються тільки ті, які постійно проживають в будинку. І чим людей більше-тим потужніше за підсумком повинна бути система вентиляції. Це золоте правило, можна сказати. Але тут ключовим словом буде якраз-таки “регулярно”.

Якщо, наприклад, мова йде про дачу, де люди проживають сезонно, то кількість знаходяться в будинку людина можна не враховувати, адже про регулярність мови не йде. Відразу можна сказати так: на дачі найкраще використовувати найпростішу, недорогу і гранично легку в обслуговуванні природну вентиляцію. Навіть за умови, що сам будинок, що використовується в якості дачі-досить значних розмірів.

Взагалі, для технічних розрахунків прийнято використовувати різні стандартні: від СНиП до ГОСТ, проте це не завжди є можливим. Саме з цієї причини найпростіше розраховувати необхідну потужність вентиляційної системи, виходячи з площі будинку.

В цьому випадку існує навіть “золоте правило” ; на 1 квадратний метр площі будови, має подаватися 3 кубічних метра повітря (припливного). І тоді жити в такому будинку буде комфортно. Тобто, наприклад: є будинок, площею в 85 м2. Якщо використовувати припливну систему вентиляції, то в розрахунках відразу відома норма: 3м3 на кожен метр площі.

Виходить, що потужність всієї системи повинна становити 255 м3 за 1 годину. Розрахунок досить простий, ось тільки правильно спорудити систему вентиляції, щоб вона відповідала всім пропонованим вимогам — вже набагато складніше.

Розрахунок з використанням затверджених санітарних норма — завжди диференційований і сказати щось конкретне, стосовно до якого-небудь прикладу — не можна. Чому? Наприклад, по санітарним нормам повітрообмін для туалету, ванної кімнати повинен бути набагато більшим, ніж для тієї ж кухні або вітальні. Найпростіше взяти список санітарних норм (його можна знайти в жес) і провести розрахунок вже стосовно кожної конкретної ситуації.

Санітарні норми складалися не просто так! Їх дотримання — гарантія того, що система вентиляції не принесе шкоди людині.

А ось робити розрахунки виходячи з рівнів повітрообміну — вкрай складне завдання. Цим повинні займатися виключно фахівці і професіонали своєї справи.

Зазвичай при будівництві житлових будинків такі розрахунки не використовуються (їх роблять при будівництві і реконструкції промислових підприємств, заводів і так далі). Хоча в кожному правилі, як відомо, є і свої різноманітні винятки.

Вимоги до систем вентиляції повітря

Перевірка правильної роботи вентиляції здійснюється гранично просто. Вона працює добре, якщо дотримуються наступні умови:

  1. Повітря з усіх вентиляційних каналів викидається в атмосферу саме на даху (кінець каналу повинен бути завжди вище рівня верхньої точки покрівельного покриття — це дуже важливо);
  2. В механічній системі заборка повітря з вулиці здійснюється тільки з використанням спеціальних металевих забірних решіток, які розташовуються приблизно в 2-3 метрах від поверхні землі;
  3. По каналах повітря повинен проходити спочатку через дитячу кімнату, вітальню, спальні, а вже потім іти на кухню, санвузол, котельню (там банально повітря буде мати найбільшу забрудненість, і якщо він буде йти в зворотному порядку — дихати в приміщеннях буде не дуже комфортно, та й різні вірусні захворювання можуть з’явитися, особливо респіраторні);
  4. Для кухні необхідна механічна система вентиляції, особливо за умови, якщо на ній встановлена не тільки газова плита, але і колонка для підігріву води (якщо там ще встановлений та газовий котел — то тим більше, хоча не багато хто знає, що і стандартна потокова газова колонка — суть є той же котел). Витяжка в цьому випадку — неодмінний.

В цілому, спорудити в будинку якісну і ефективно працюючу вентиляційну систему — можливо. Головне — це наявність чіткого і грамотно складеного інженерного плану, який би враховував все-все: від матеріалів, з яких зроблений будинок до регулярності або нерегулярності проживання людей в будові.

План складається тільки і виключно у відповідальних проектно-інженерних бюро — і ніде більше! На останньому економити категорично не можна, адже в підсумку мова може зайти навіть про людські життя. Випадки загибелі людей через неправильно працюючої вентиляції зустрічаються часто.

Відео

Можете подивитися відео, де докладно розповідається про види вентиляції для приватного будинку, а також про монтаж, налагодження та пуску системи вентиляції.
