Однотрубна і двотрубна системи опалення. Схема
Опалювальна система було одно – і двотрубні, схеми розберемо нижче.Опалення розрізняють відкритого і закритого типу в залежності від розширювального бака. Якщо монтують ємність вище або на горищі не закрита герметично, тоді відкрита, а встановлений спеціальний герметичний мембранний розширювальний бак, який, останнім часом отримав хорошу популярність, так як він безпечніше, практичний і екологічно доцільний.
Щоб визначитися у виборі опалення варто розібратися по кожному типу.

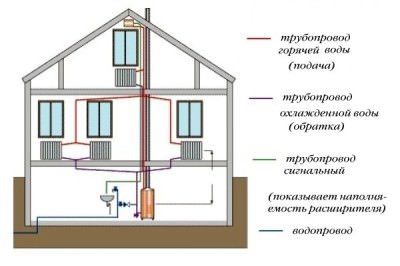

Схеми” width=”400″ height=”266″>
Однотрубна система опалення
Це опалення дуже просто. Має одну основну тубу і послідовне з’єднання батарей або радіаторів, які служать теплоотдатчиками. По суті їх розташовуються одна за одною, і вода або антифриз, які служать теплопровідною рідиною, потрапляє з однієї в наступну.
Перевага:
- мало витрат на матеріали і монтаж;
- просто в проектуванні;
- може працювати на високому тиску.
Недостатки: складно відрегулювати температурний режим у всіх кімнатах.
Потрібно чітко розуміти: у заключному теплоотдатчике температура теплопровідної рідини найменша, тому, доведеться збільшувати його, що призводить до подорожчання. Це помітно на будівлях з великою кубатурою, тому таке опалення застосовуються до невеликих площах.
Порада: на вході і виході тепловіддатчика рекомендується ставити кульові крани. Вони допоможуть відрегулювати температурний режим і ремонтувати, даючи можливість не вимикати опалення. Можна ставити терморегулятори, що дозволить поліпшити регулювання.
Тепловіддатчики краще підключати по діагоналі, як показано на малюнку, наведеному нижче, перший варіант. З точки естетики виглядає не зовсім красиво, але тепловіддача в такому варіанті краще, що важливо.
На теплоотдатчике обов’язково встановлюють кран Маєвського для спуску повітря. По можливості з боку, де знаходиться спускний кран, підніміть трохи вище. Це звичайно не додасть виду, але повітря вигнати буде легше. Основну трубу проектують з більшим діаметром, ніж вводи і висновки тепловіддатчика. В іншому випадку теплопровідна рідина буде віддавати тепло в перші теплоотдатчики, що призведе до нерівномірного обігріву кімнат.
Розрізняють вертикальні і горизонтальні види.
На схемі зліва горизонтальні, а праворуч вертикальні.
in.ua/wp-content/uploads/2019/07/odnotrubnaya-i-dvuhtrubnaya-sistemy-otopleniya-shemy-4.jpg” alt=”Однотрубна і двотрубна системи опалення. Схеми” width=”329″ height=”112″ sizes=”(max-width: 329px) 100vw, 329px”>
Горизонтальні застосовують частіше в одноповерхових будівлях з не хворий кубатурою. Обов’язково потрібен циркуляційний насос, що дозволяє створювати тиск, доносячи теплоносій з найбільшою температурою до останнього теплоотдатчика.
Якщо горизонтальне опалення застосовується для багатоповерхового будинку – на вході в поверх монтується кульовий кран або терморегулятор для регулювання мікроклімату приміщень.
Вертикальний вид застосовують в багатоповерхових будинках. Її можна монтувати без циркуляційного насоса, під нахилом. Це не прийде виду, але електрики не потрібно і що вже перевага з точки зору економії електроенергії, але труби доведеться купувати з великим діаметром, забезпечуючи циркуляцію теплопровідної рідини уникаючи вигинів, а ті, які є – робити пологими. Якщо не вдалося заховати труби під поли або підвальне приміщення або тепле горище, звичайно виду не надає, але так, як подібне опалення монтуються із сталевих труб, великий термін експлуатації і обчислюватися десятиліттями без ремонту, потрібно тільки фарбування.
Якщо труби строго горизонтальні і без нахилу – обов’язково повинен бути примусовий насос.
Схеми” width=”580″ height=”469″ sizes=”(max-width: 580px) 100vw, 580px”>

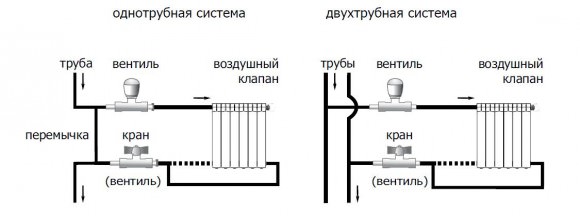

Для ефективності застосовують Байпаси (замикають долі труби входу і виходу тепловіддатчика), дозволяючи теплопровідної рідини потрапляти в наступний тепловіддатчик в гарячому стані. Можна встановити крани, для регуляції мікроклімату в кімнатах, закриваючи і даючи можливість прогріватися приміщенню.
При установці варто пам’ятати, що відрегулювати мікроклімат приміщень складно. Тому додаткові крани і терморегулятори не зайві в потрібних місцях.
Добре піддається ремонту теплоотдатчики. Але якщо прорвало трубу, доведеться злити теплопровідну рідини. Це трудомісткий процес, і як наслідок витрати, А подібний ремонт обходиться дорого.
Двотрубна система опалення
Відрізняється від однотрубного опалення тим, що має дві абсолютно незалежні основні магістралі, яка до кожного теплоотдатчике з вступної гарячої теплопровідної рідини і так звана «обратка» – вивідний. Введення і виведення з тепловіддатчика підключені до основних магістралей. Так само, як і в однотрубному опаленні, вводи і виводи з теплоотдатчика повинні бути з меншим діаметром перетину труб ніж магістралі. Це дозволяє доносити гарячу рідину з найбільшою температурою до крайніх теплоотдатчикам, що призводить прогріву приміщень рівномірно. Позитивно те, що практично теплоотдатчики незалежні і піддається регулюванню.
Схеми” width=”576″ height=”354″>
Якщо є необхідність робити два і більше контуру (незалежні одна від одної гілки) потрібно зробити однаковими так, щоб крайні точки були на однаковій відстані від котла. В іншому випадку нагрів відбувається нерівномірно, що призведе до зниження температури в приміщеннях, що знаходяться на краю.
Як і в однотрубному можна підключати терморегулюючі пристрої дозволяють відрегулювати температурний режим. Не варто турбуватися про величину теплоотдатчика. Рідина, що подає тепло, майже не змінює своєї температури і доходить до крайніх теплоотдатчиков без втрат. В цьому плані економія бюджету. А на трубах заощадити не вийде, тому що до кожного теплоотдатчику потрібно підвести дві магістральні труби.
Монтаж такого опалення дорожче через значні зусилля праці, це вдарить по витратах.
Двотрубні системи опалення бувають горизонтальні і вертикальні.
Схеми” width=”580″ height=”427″ sizes=”(max-width: 580px) 100vw, 580px”>

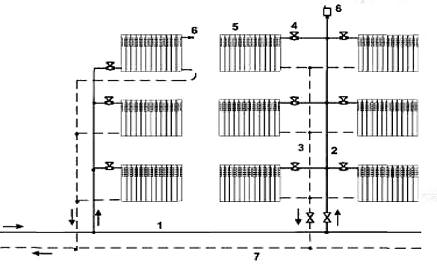

Вертикальний застосовується в багатоповерхових будинках. Теплоотдатчики підключаються до стояків, монтуються крани на вводах і виходах і Маєвського, для виведення повітря.
Нагорі прокладають контур для виведення повітря, при закритому вигляді. Якщо можливості немає встановити обов’язково на верхніх тепловіддатчиках встановлюють крани Маєвського.
Варто зауважити, легко виганяти повітря з опалення, це перевага, так як відсутність повітряних пробок, забезпечуючи теплопровідність, прогріваючи кімнати рівномірно. Але мінусом є те, що витрати на опалення значно вище інших в рази.
Двухтрубное горизонтальнеопалення встановлюється в одноповерхових будівлях з великою площею.
Схеми” width=”400″ height=”266″>
Являє собою укладені горизонтальні магістралі і підведені до них теплоотдатчики, на яких бажано встановлювати крани, для регулювання мікроклімату приміщення і Маєвського обов’язково. Котел встановлюють нижче тепловіддатчиків для забезпечення циркуляції теплоносія.

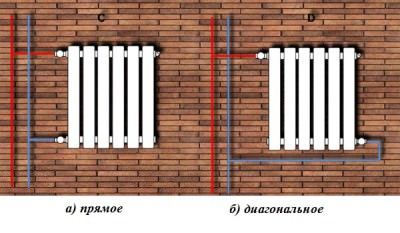

Є різні варіанти підключення вводу і виводу до теплоотдатчику (по діагоналі, в одну сторону по нижніх і верхніх точках). Вибір варіанту залежить від виду конструкції, але кращий – по діагоналі.
Опалення буває з верхньої і нижньої розводкою магістралей. Нижній укладається нижче теплоотдатчиков – під підлогою, в підвальному приміщенні або просто внизу над плінтусом або вмонтовані в стіну.
Варто зауважити, що зворотна магістраль в двотрубному опаленні нижче вступної і батарей при будь-якому типі.
Верхній укладають введення на теплому горищі або під стелею, а «обратка» монтується по низу.
Схеми” width=”500″ height=”380″ sizes=”(max-width: 500px) 100vw, 500px”>
Перевагою двотрубного опалення-можливість модернізації, в разі якщо буде потрібно додати ще одну або кілька тепловіддатчиків, це легко зробити. Всі вони незалежні і в будь-якому місці можна врізатися в стояки і додати нові. Це зручно при добудови будинку, даючи можливість в нові кімнати провести опалення від існуючого.
Порівняння призводить до висновків.
Якщо ваша будівля невелика, і хочете заощадити бюджет: встановіть однотрубне опалення. Але не можна сильно економити на матеріалах: трубах, кранах, радіаторах та інше. Сильно дешеві матеріали швидко зносяться або вийдуть з ладу, що призведе до ремонту і добре, якщо поломка не торкнеться будівельні конструкції (стіни, підлога, стеля, вікна та інші). Це може привести до додаткових витрат і економія зведеться до нуля.
Не можна не враховувати той факт, що на багатоповерхових будівлях однотрубное опалення досить складно збалансувати мікроклімат приміщень і встановлювати додаткові терморегулятори і збільшувати теплоотдатчики, привівши до подорожчання.
Схеми” width=”400″ height=”233″>
Але не варто впадати у відчай: правильно розрахована теплопередача однотрубного опалення, дасть позитивний результат. Тому до проектування потрібно ставитися дуже уважно.
Якщо ж ваша мета досягти тепла в будівлі з великою площею і є гроші: не варто економити, і сміливо вибирайте двухтрубное опалення, але будьте готові, що воно дорожче однотрубного в кілька разів. Та й часу займе багато на установку, але компенсує теплом і затишком вашого будинку. На відміну від однотрубного опалення, при сильному морозі, якщо вона прорахована неправильно, на замикаючих теплоотдатчиках, буде відчутне зниження температури, внаслідок чого в приміщеннях холодно.
