Опалення приватного будинку своїми руками: схеми і види
Ура! Ви звели стіни майбутнього будинку, облаштували покрівлю і задумалися. Опалення приватного будинку своїми руками — чи можливо? Яка буде схема опалення? Хоча, швидше за все, ви вивчаєте питання заздалегідь. Тому давайте вирішимо зараз, яке опалення буде в будинку.
Майже напевно спосіб опалення обраний, але давайте витратимо пару хвилин на розгляду альтернативи, а раптом?..
Види опалення.
Гео – і геліотермальне опалення. Опалення будинку за допомогою тепла землі та енергії сонця. Ці способи в переважній більшості випадків незастосовні, окупатися будуть довго, тому не будемо зупинятися на них.
Парове опалення. Вода за допомогою котла нагрівається до перетворення в пар, який по магістральних трубах подається в радіатори. Там він віддає тепло, і повертаючись в рідкий стан, потрапляє знову в котел. Ця система використовується на підприємствах. Для приватного будинку — неприйнятна через громіздкість. Та й про безпеку не варто забувати. Паровий котел — штука не зовсім надійна, а температура пари 115°С.
Повітряне, інфрачервоне опалення. Джерело тепла, наприклад, інфрачервоний випромінювач, нагріває повітря, яке безпосередньо або по повітроводах направляється в приміщення. Живленням для джерел тепла служить природний газ. Для поліпшення циркуляції повітря застосовуються вентилятори. Застосовується для обігріву цехів на підприємствах, для житлового будинку не підходить. Сухе повітря не створить комфорту в будинку. Та й коштує подібна система недешево.
Тепер вже ближче до реалій життя.
Електричне опалення. Для створення опалення використовуються конвектори, «теплі підлоги», електричні інфрачервоні нагрівачі і їх комбінації.
Конвектор – це ті ж радіатори, тільки нагріваються за допомогою електрики. Конвектор має металевий корпус, температура поверхні не більше 60°С. На корпусі розміщуються решітки, направляючі потоки повітря вниз і в сторони. Конвектори захищені и від перегріву і стрибків напруги.
Створення схеми опалення за допомогою конвекторів дешевше водяного опалення, адже немає ні котла, ні магістральних мереж. Крім того, є переміщувані конвектори, це дозволяє змінювати схему опалення.
Найпростіший розрахунок необхідної кількості приладів ведеться від площі будинку, на 1 квадратний метр приміщення потрібно 100 Вт теплової потужності. Наприклад, площа будинку 200 кв. м. Значить, потрібна теплова потужність 100 Вт х 200 = 20 000 Вт. Ви вибрали собі конвектор потужністю 2000 Вт. Кількість виробів 20 000/2000 = 10 штук.
Теплі підлоги – нагрівають приміщення знизу вгору. Тепло йде в потрібному напрямку і рівномірно по всій площі. Для пристрою теплої підлоги всередині стяжки створюється система нагрівальних елементів, найчастіше електричних. Електричний елемент — трубка або провідна плівка. Заради справедливості скажемо, що теплі підлоги можуть бути водяні.
Рада. Не варто монтувати водяні теплі підлоги в багатоповерховому будинку. У разі протікання, клопоту не оберешся, розкривати їх це проблема, плюс ремонт затопленим сусідам знизу.
Інфрачервоні стельові нагрівачі. Нове цікаве технічне рішення обігріву приміщень. Тепло від нагрівача, розташованого вгорі приміщення, передається не повітрю, а безпосередньо предметів в кімнаті. Нагрівачі цього принципу мають високий коефіцієнт корисної дії. Розташування їх не зменшує площу кімнати.
На закінчення пару ложок дьогтю електричного опалення. Опалення будинку електрикою дорожче газового і перебої з електрикою трапляються набагато частіше, ніж з газом.
Водяне опалення.Система є простою, надійною і дешевою в експлуатації. Один мінус – це вартість витрат на її створення. Далі в статті ми будемо розглядати саме її.
Водяне опалення. Принцип дії. Елементи конструкції.
Схема являє собою замкнутий контур, збудований навколо нагрівача – котла. В якості елементів тепловіддачі використовуються водяні радіатори. Вода, нагріваючись в котлі приблизно до температури 75°С, надходить в контур опалення. Віддаючи тепло в навколишнє повітря за допомогою радіаторів, остигла вода надходить знову в котел, для подальшого нагріву. Далі, цикл повторюється.
Залежно від виду палива котли поділяються на:
- газовий,
- твердопаливний,
- на рідкому паливі,
- електричний.
Газові котлинайпопулярніші. Це пов’язано з їх економічністю і відносною дешевизною природного газу. Асортимент моделей дозволяє підібрати котел на будь-який смак, для вирішення будь-якої поставленої задачі. Недоліки-установку і монтаж котла може здійснювати тільки спеціалізована організація. Другий недолік – ваш район повинен бути газифікований, використовувати газ в балонах дуже дорого.
Твердопаливні котли топляться вугіллям, торфом, палетами. Мінус очевидний – паливо треба постійно завантажувати і десь зберігати. Але якщо газу немає, то і вибір зменшується.
Котли на рідкому паливі мають ряд серйозних недоліків. Головний – вартість палива. І з кожним днем вартість зростає. Крім того, при згорянні палива виділяється досить відчутний запах. Для зберігання потрібен спеціальний резервуар.

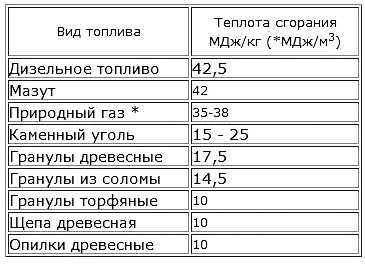

Можливо, при виборі котла вам допоможе таблиця теплотворності різних видів палива.
Електричні котли – підключаються до централізованої електричної мережі. Недоліком є висока в порівнянні з газовим котлом вартість палива.
Кілька слів про те, яка потужність котла вам потрібно. Якщо не хочеться вдаватися в громіздкі розрахунки, то її можна оцінити, використовуючи таблицю.
Площа будинку, кв. м. Потужність котла, кВт
60-200 до 25
200-300 25-35
300-600 35-60
600-1200 60-100
Існують моделі котлів, які можуть використовувати кілька видів палива. Наприклад, газ і вугілля.
Для пристрою магістралі (контуру), по якій буде циркулювати вода, використовують сталеві, нержавіючі і поліпропіленові труби. Останні стали безумовним лідером.
Вони дешеві, із завидною термостійкістю і міцністю, достатньою для влаштування опалення в житловому будинку. Купувати краще армовані поліпропіленові труби, вони міцні і володіють меншим коефіцієнтом лінійного розширення при нагріванні, а значить, не деформуються в процесі служби.
580px”>
Радіатори водяного опалення бувають:
- чавунний,
- сталевий,
- алюмінієвий,
- биметалличесие.
Чавунний – самий заслужений вид радіаторів. Нагріваються вони повільно, але тепло тримають добре. Дуже важкі, крихкі і трохи дорожче сталевих, але термін служби до 50 років і не бояться іржі.
Сталевий – бюджетний вид радіаторів. Володіють високим ККД і низькою ціною. Швидко прогріваються. Мінус – бояться корозії.
Алюмінієвий радіатори – легкі, монтуються на менш міцних кронштейнах, в порівнянні з чавунними і сталевими. Швидко прогріваються, а по тепловіддачі перевершують інші опалювальні прилади. Дешевизна і сучасний дизайн приваблюють масу прихильників цього виду радіаторів. До недоліків віднесемо малий термін служби (до 15 років), боязнь корозії і гідроудару.
Біметалічний – об’єднують міцність сталевих радіаторів і тепловіддачу алюмінієвих. Являють собою трубчасту конструкцію зі сталі, іноді посилену сталевим каркасом, на якій поміщається алюмінієва оболонка. Швидко прогріваються, добре віддають тепло, тримають гідроудар, багатство сучасного дизайну, легкість монтажу – ось перелік їх достоїнств. Мінус – висока ціна.
Схеми водяного опалення.

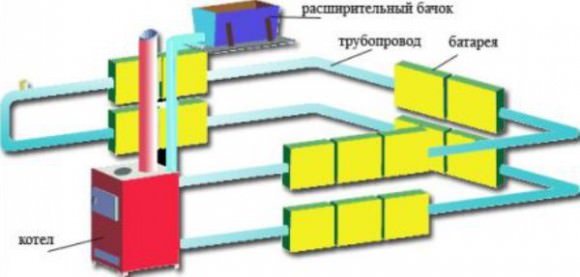

Одноконтурна система. Нагріта котлом вода надходить послідовно в усі радіатори, по черзі втрачаючи температуру в кожному з них. В-останніх вона може виявитися вже недостатньо низькою.
Гідність – це дешевизна схеми. Створюється тільки один контур, трудовитрати і витрати на матеріали нижче. Недолік-нерівномірність прогрівання, зважаючи послідовної схеми. В якійсь мірі недолік усунемо примусовою циркуляцією за допомогою насоса. Про це трохи далі.

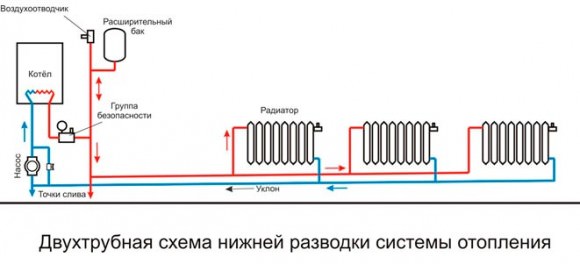

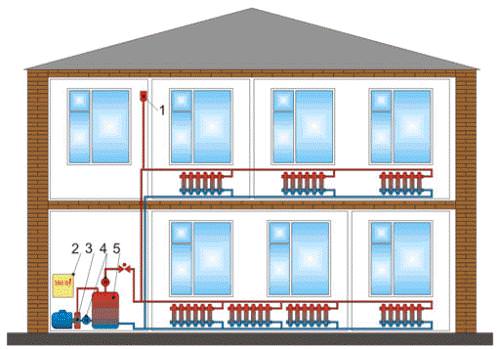

Двоконтурна схема. Нагріта вода надходить відразу в усі радіатори паралельно, охолоджена тече вже по другому контуру. Встановивши на кожен з радіаторів крани, отримуємо можливість виключити будь-який елемент системи.
Головне достоїнство-рівномірний прогрів всіх радіаторів. Недолік – створення другого контуру обійдеться дорожче.

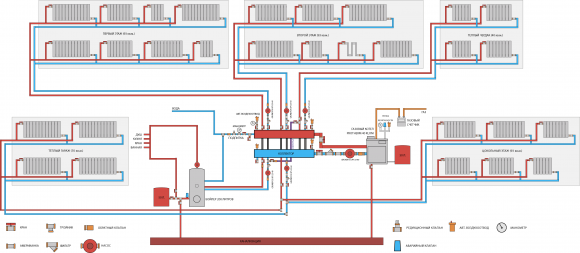

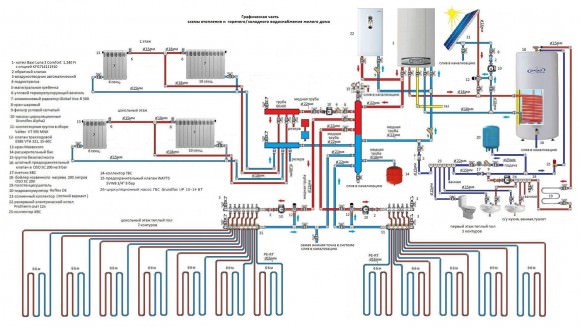

Колекторна схема. У ній кожен радіатор має власні подають і зворотні контури, які з’єднуються колектором.
Переваги – естетичний зовнішній вигляд, можливість регулювати температуру в будь-якій кімнаті використовую розподільчу шафу (можливо електронне управління).

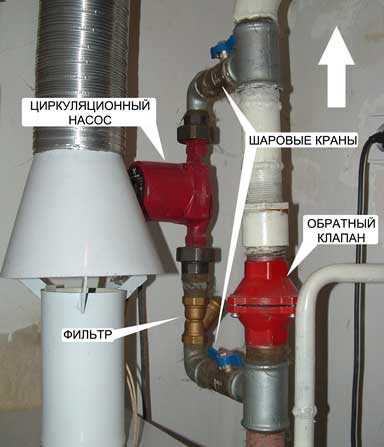

Схема примусової циркуляції. Відмінною рисою є використання водяного насоса. Насос дозволяє створити додатковий тиск в системі, забезпечуючи рівномірну подачу на другий і третій поверхи вашого будинку. Система невимоглива до ухилу труб.
Монтаж системи опалення.
В процесі будівництва будинку необхідно передбачити технологічні отвори, для прокладки труб опалення. Послідовність монтажу визначається вашим бажанням і технологією будівництва.
Для початку розміщуємо котел.
Увага! Ще раз нагадуємо підключення котла до газової мережі може робити тільки спеціалізована організація.
По мірі готовності обробки стін встановлюємо радіатори. Радіатори виставляємо строго горизонтально по рівню.
Чи знаєте, ви, що шум батарей, що заважає часом спати, викликаний перекосом радіаторів? Через перекіс створюється повітряна кишеня, що породжує цю «музику».
Монтаж труб повинен проводитися з ухилом в 5 мм на метр труби. При довжині поліпропіленової труби понад 10 метрів монтуються П-подібні компенсатори.

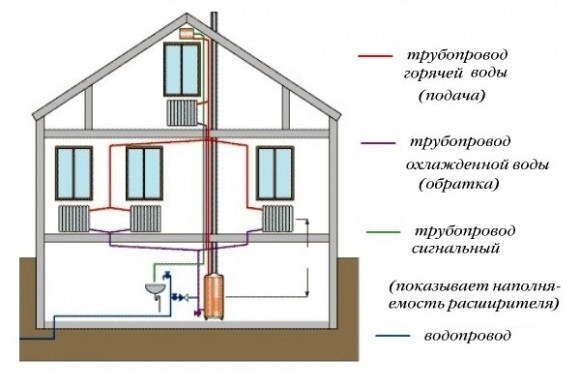

Так як розширювальний бак часто встановлюється на горищі, необхідно передбачити його утеплення.
При створенні системи опалення у вашому домі подбайте про надійність. Можливо, має сенс поставити два котли, під різні види палива.
