Піч з водяним контуром: види, облаштування, особливості монтажу, використання термоаккумулятора

Сьогодні можна облаштувати в приватному будинку безліч видів опалювальних систем з різними характеристиками. Одним з найбільш економічних способів опалення є водяне, причому з умовою, що воду нагріває не котел, а звичайна піч. Треба сказати, що сьогодні такий спосіб опалення користується все більшою і більшою популярністю. Варто розібратися, чому так відбувається.

Водяне опалення від печі

Як відомо, звичайне опалення від печі має один, але істотний недолік: тіло поширюється по приміщенню нерівномірно. Використання водяного і парового опалення від печі є більш раціональним рішенням.

Кращий варіант для опалення — саме цегляна піч

По суті, в цьому випадку піч являє собою вже не просто нагрівальний агрегат, а твердопаливний котел, тільки котел може бути тільки дров’яним або працювати на вугіллі. У заміському будинку виходить така собі міні-котельня, при цьому піч своїх основних функцій не втрачає (там можна готувати їжу на варильної частини, наприклад).

В цілому, є 3 варіант облаштування з водяним контуром:

  1. Придбати вже готову піч або камін і підключити до неї систему опалення (марки «Аква», «Ангара», «Булерьян» — відгуки про них позитивні, в основному);
  2. Найняти фахівця, який зробить стандартну російську піч, після чого підвести за допомогою опалювального трубопроводу воду до сталевих радіаторів (теж непоганий варіант);
  3. Спорудити її цілком можна і самостійно.

По суті, піч з водяним контуром — це будь-яка піч, від якої відходить трубопровід з радіаторами (батареями). Нічого складного в цій конструкції немає і бути не може, хоча спочатку так може і здатися.

800px” />

Схема пристрою печі тривалого горіння з водяним контуром

Для того щоб зробити піч своїми руками, потрібен хоча б мінімальний досвід кладки або на худий кінець цегли (все-таки це не будівля — там потрібне особливе вміння). Головне в такій системі — це теплообмінник (котел, змійовик — назви можуть бути абсолютно різними, що не змінює суті, власне кажучи). Важливо врахувати розміри топливника, розміщення печі і водяного контуру та інші моменти.

Пічні теплообмінники можуть бути наступних видів:

Приклад трубчастого теплообмінника в печі

  • трубний (як зрозуміло, зроблений з металевих труб);
  • листовий (він зроблений не в формі листа, а з листової сталі, вкрай рідко їх роблять з чавуну);
  • комбінований (зроблений зі сталі і труб).

Сказати точно, який саме теплообмінник краще — не можна. Тут треба враховувати кілька параметрів. Але якщо брати усереднено, під стандартний будинок краще віддати перевагу саме комбінований теплообмінник.

754px” />

Схема облаштування опалювальної системи від печі з водяним контуром

Розрахунок потужності і розміру теплообмінника, ККД

Розрахунок необхідної потужності теплообмінника — найважливіший момент. Якщо зробити це неправильно, то в приміщенні буде або недостатньо тепло, або навпаки — жарко як в Сахарі. Зменшити температуру в стандартній цегляній печі неймовірно складно.

Можна купити і вже готову піч

Опалення, само собою зрозуміло, повинна повністю враховувати теплові втрати будинку, розрахувати які непідготовленій людині неможливо — цим повинні займатися тільки фахівці. Але в середньому на кожні 10 квадратних метрів приміщення теплообмінник повинен віддавати від 1 до 1,2 КВт потужності всієї опалювальної системи.

Потужність теплового агрегату буде залежати від його площі (S), а також від показників потужності по питомій витраті Qy (вона, скільки енергії тепла може виділити теплообмінник на одиницю площі). Виходить, що підсумкова формула, за якою розраховується потрібна потужність пристрою обміну теплом, буде наступною:

Q = S*Qy.

Сама ж потужність питома розраховується за такою формулою:

Qy=K*(Tm-tm)

Qy — уже всім знайома питома потужність;

K — це постійна, яка вказує на теплопередачу матеріалу теплообмінника на 1 градус Цельсія (сталь — 12, наприклад);

Tm — це температурний режим нагріває середовища (різниця між максимальною температурою і мінімальною);

tm — середня арифметична різниця між максимальною і мінімальною температурою в контурі.

Звичайно, все це трохи складно, тому краще привести приклад подібного розрахунку. Наприклад, якщо піч працює на вугіллі, то середня температура в самій топці буде дорівнює приблизно 800C°, самого теплоносія — 70C°. Провівши розрахунки, виходить, що питома потужність (Qy) буде дорівнювати, згідно наведеної вище формулою, цифрі в 8760 Ккал (1 година).

Наведені вище розрахунки доречні лише в тому випадку, якщо висота стелі варіюється в діапазоні від 2,7 до 3 метрів, якщо вона менше або більше цього діапазону — усередненими даними розрахунками користуватися не можна!

У підсумку, використовуючи формулу, можна підрахувати, що з 1м2 поверхні можна зняти приблизно 10,2 КВт потужності для обігріву (йдеться про площі всієї печі в даному випадку). Непоганий показник. Дрова мають набагато меншу теплотворність, в цьому випадку потужність на квадратний метр — 6КВт. Для будинків і лазень площею менше 100 квадратних метрів розрахунки повинні бути скориговані.

669px” />

Схема внутрішнього устрою печі-каміна з водяним контуром

Облаштування водяного контуру

Найбільш важливі моменти, які варто враховувати при монтажі контуру в систему:

  1. Теплообмінник обов’язково повинен встановлюватися тільки в піч, спеціально для нього підготовлену. Стара піч, яка не розрахована на його використання, потребуватиме значної реконструкції свій системи, яку повинен проводити виключно фахівець. Говорячи відверто, краще просто знести стару і побудувати нову, під теплообмінник-так набагато простіше, а найчастіше – ще й набагато вигідніше з точки зору економії коштів;
  2. Перед вставкою теплообмінник повинен бути обов’язково опресований, причому під строго певним тиском-6 бар;
  3. Найчастіше обмінники тепла встановлюються безпосередньо на фундамент, а сама кладка йде вже як би на нього. Втім, якщо він встановлюється в стару модернізовану, то варіанти можуть бути і дещо іншими;
  4. Зазор між агрегатом і пічними стінками повинен бути не менше 10-15 мм, а ось муровать його — це категорично заборонено усіма правилами безпеки, експлуатації і багатьма іншими (якщо простіше — це може бути дуже небезпечно, так що ризикувати не варто);
  5. В місцях виходу труб треба теж залишати зазор мінімум в 10 мм;
  6. Теплообмінник з’єднується з трубами спеціальними ущільнювачами (не аби якими, а тільки жароміцні).

    1920px” />

    Схема підключення топки печі з водяним контуром

Плюси і мінуси використання термоаккумуляторов

Іноді в печах з водяним контуром використовують термоаккумуляторов. Використовують його з тієї причини, що сам по собі теплообмінник накопичувати тепло не може (як і будь-який інший котел). Переваги використання цього агрегату полягають в наступному:

  • тепло в будинку буде залишатися довше, в силу чого топити його треба буде рідше, ніж зазвичай — навіть в холодний період часу;
  • температурні коливання не різкі, як при роботі звичайного теплообмінника, а м’які, плавні, що в підсумку підвищує довговічність всієї опалювальної системи;

    Один з головних недоліків термоакумуляторів — вони громіздкі

  • фінансові витрати на тверде паливо (вугілля або дрова) стануть нижчими, а ККД системи підвищиться значно;
  • в один контур можна підключити не один, а два і навіть більше котлів (іноді це може знадобитися, якщо площа більша або мова йде про регіонах з екстремальними температурами типу Крайньої Півночі);
  • піч може топитися без будь-якого ризику перегрітися, а це означає, що дрова будуть вигоряти повністю, без залишку, що також дає додаткову економію грошових коштів.

Є у термічних акумуляторів, як це водиться, і свої недоліки:

  • самі по собі термоакумулятори-досить масивні, для них потрібна відносно велика кількість простору;
  • іноді для їх установки може знадобитися окремий фундамент;
  • вартість самого агрегату досить висока, так що встановлювати його в невеликому будинку або будинку, де живуть нерегулярно — далеко не завжди доцільно.

    Печь с водяным контуром: виды, обустройство, особенности монтажа, использование термоаккумулятора

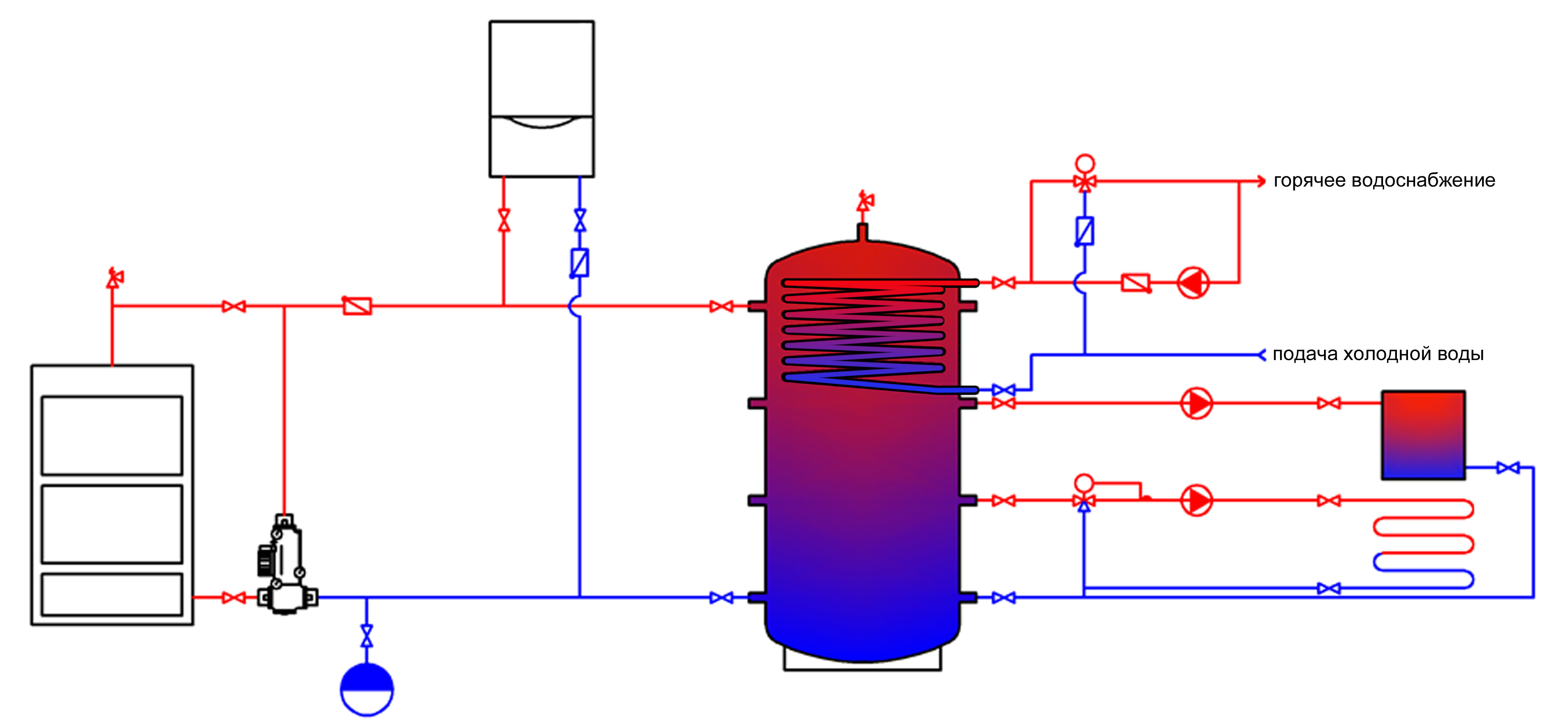

    Схематичне зображення роботи системи опалення з наявністю термоаккумулятора

В цілому, піч з водяним контуром — це непогане рішення проблеми опалення будинку. Правда, якщо будинок (дача) має площа від 200 м2 і вище, то вже варто задуматися про опаленні іншими, більш ефективними способами типу електричного котла, теплих підлог, газових котлів тривалого горіння, котлів, що працюють на відпрацьованому паливі.

У будь-якому випадку попередньо краще все відразу підрахувати, зробити детальну і точну схему, креслення, щоб потім не потрапити в халепу (відео сьогодні в мережі багато з детальними розрахунками).

Відео

Можете подивитися відео про те, як зробити цегляну піч з водяним контуром самостійно.
