Підключаємо плівковий тепла підлога

Принцип, за яким відрізняються електричні теплі підлоги, — це пристрій гріючих елементів. Вірно під’єднати тепла підлога можна тільки в такому випадку, якщо ви знаєте, з яким видом маєте справу. Для кожного з видів відома власна схема підключення. Роль гріючої основи зазвичай виконують:

  • одно – або двожильний резистивний кабель;
  • теплові мати;
  • карбонові стрижні;
  • саморегулюючий кабель;
  • вуглецева або біметалічна нагрівальна плівка.

Останній варіант-одна з сучасних ефективних альтернатив кабельній підлозі. Також можна представити класифікацію за методом обігріву:

  • конвекційні підлоги;
  • інфрачервоне випромінювання.

Після покупки підлоги необхідно придбати і комплектуючі частини для установки: нагрівальну плівку, і мати. Рекомендації виробника ви знайдете на упаковці.

Подключаем пленочный теплый пол

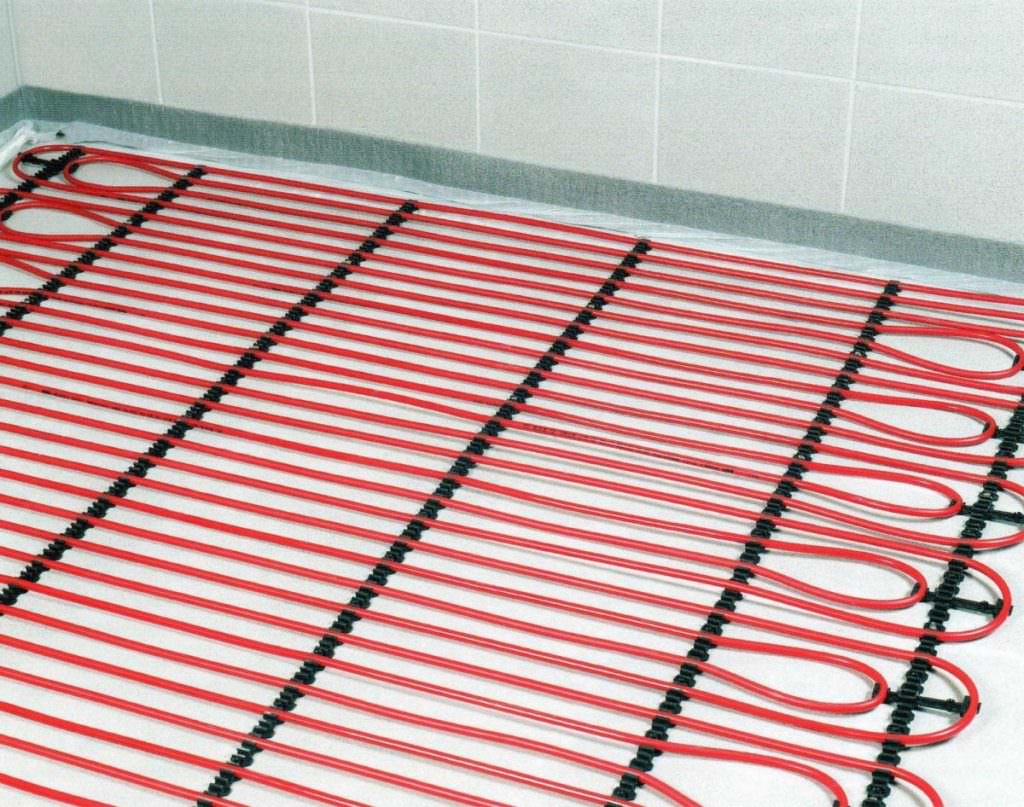

Визначаємося з типом теплої підлоги

Площа підлоги, потужність і енергоспоживання

Перш ніж купувати нагрівальний плівковий пол, його комплектуючі, і здійснювати підключення плівкового теплої підлоги, обов’язково розібратися з площею, на якій буде здійснюватися монтаж. Це — не вся кімната цілком, а та її частина, де знаходяться легкі предмети інтер’єру. Пол не повинен стикатися зі стіною впритул: мінімальна відстань 10см. Враховуючи дані правила, зробіть і зафіксуйте отриману площу.

Купівля матів певної потужності також буде залежати від даної площі. Так для площі в 20 м2 потрібно мат з потужністю < 220 Вт/м2., а для площі в 25 або 30 м2 така потужність навпаки підійде. Якщо прийти з вимірами в магазин, там вам допоможуть розрахувати необхідну потужність і підібрати термостат.

Середнє енергоспоживання плівкового підлоги варіюється від 30 — 80 Вт/год на 1 м2. Ці показники збільшуються в залежності від площі, що обігрівається і безпосередньо залежать від потужності купується статі. Значно скоротити енергоспоживання допоможе програмований теплорегулятор. Він скорочує роботу підлоги до 5 годин на добу.

Перший крок

Незалежно від того, який з перерахованих вище варіантів ви воліли, насамперед слід подбати про встановлення термостата. Він допоможе в подальшому контролювати і підтримувати необхідну температуру в приміщенні, а також саме через нього в мережу підключаються нагрівальні елементи підлоги. У відділі вам запропонують кілька різних моделей термостатів:

  • Стандартний (механічний). Дозволяє ручну установку температури і не показує її в подальшому.
  • Сенсорний або кнопковий. Функціональна модель дозволяє розподілити температурний режим на тиждень вперед, володіє дисплеєм. Непрограммируемая модель не має можливості установки температури наперед, зате володіє дисплеєм для демонстрації цієї температури.

Якщо ви віддали перевагу пристрою з дисплеєм, то кріпити його необхідно на висоті не менше півтора метрів від підлоги. При установці плівкового підлоги кріплення терморегулятора і коробки розподілу допускається на висоті 15-20 см. Краще всього, якщо вибране місце буде захищено від зовнішнього теплового впливу (наприклад, сонячних променів). Підключити терморегулятор можна або через розетку, або в електричний щит. Для реалізації другого варіанту виробники найчастіше залишають схему установки або на самому виробі або на його упаковці. Не завжди безпечно використовувати його самостійно без допомоги фахівця, тому якщо не впевнені у власних силах, краще викликати електрика.

Після установки терморегулятора необхідно штраби в стіні канавку, щоб вмістити там дві пластикові трубки.

712px” />

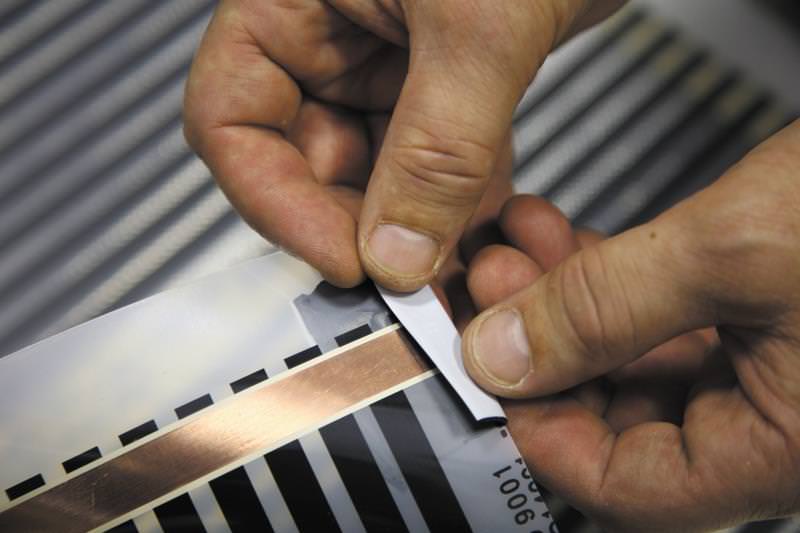

Штробим канавку під пластикові трубки

В одній будуть знаходитися силові дроти нагрівального кабелю. У другій-проводка внутрішнього датчика, який буде перебувати під покриттям підлоги. До розподільній коробці підводимо фазу і нуль із заземленням. Тільки потім слід приступати до установки підлоги.

Готуємо поверхню до установки

Ось, що нам потрібно для установки:

  • Достатня кількість нагрівального елемента і теплоізолюючої підкладки.
  • Електричні дроти.
  • Ізоляційна стрічка.
  • Коробка розподілу.
  • Плоскогубці, бокорізи, викрутка і ніж.

Головна вимога до чорнової підлоги — це рівність. Деякі нерівності (в межах 2-3 мм) допускаються. Якщо даний показник перевищений, доведеться для початку вирівняти підлогу, використовуючи прийом циклювання, якщо поверхня дерев’яна, або прийом шліфування (бетонна стяжка).

Подключаем пленочный теплый пол

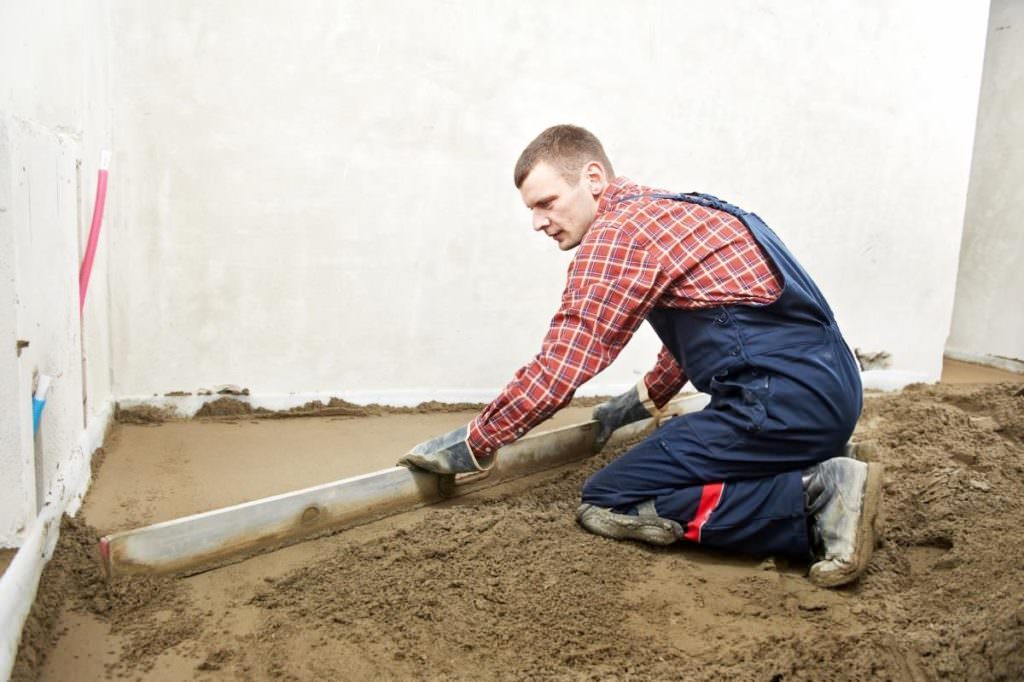

Вирівнюємо підлогу в квартирі

Після того, як підлогу вирівняли, його потрібно очистити. Для цього допускається використовувати пилосос та інші чистячі засоби. Чорнову підлогу повинен бути абсолютно сухим і чистим. Потім приступаємо до покриття теплоізолюючої підкладки. Металізована сторона дивиться вгору, складок немає. Кожен новий шар накладається за принципом «стик в стик» і фіксується за допомогою звичайного скотчу.

Основа готова. Тепер можна приступати до установки підлоги. Площа плівкового покриття повинна покривати не менше 70% від загальної в приміщенні, якщо дана підлога буде єдиним джерелом тепла. Якщо ж кімната обігрівається якось ще, досить буде 50% і навіть 40%. Мінімальна відстань від стіни до краю плівки-10 см.

Монтаж підлоги

Насамперед вивчіть запропоновану вам інструкцію. Для різних систем і різновидів вона виглядає по-різному і може відрізнятися від стандартної.

Перед установкою проконтролюйте, чи всі правила безпеки дотримані. У проводах не повинно бути напруги!

Плівку необхідно буде нарізати. Робити це для зручності найкраще уздовж кімнати. Тоді вийде найменша кількість з’єднань, найменша витрата проводів і менша кількість підлог. На плівці є розмітка-працювати найкраще по ній, щоб не завдати пошкодження карбоновим включенням.

Плівку накладаємо мідними шинами вниз, уникаючи виникнення нерівностей, складок або заломів. Щоб шматочки не зміщувалися і трималися рівно — фіксуємо їх за допомогою скотча. Після контактні затискачі приєднуємо до мідних шин. На кожну шину йде по 2 затиску відповідно. Зверніть увагу, щоб всі контакти дивилися в бік стіни, на якій встановлений терморегулятор, а також розподільна коробка.

Ізолюємо контакти затискачів і з’єднуємо їх з проводами. Встановлюємо коробку, підвівши до неї потрібну проводку. Використовуючи паралельну схему підключення, підводимо до коробки контактні дроти обігрівальної системи. Щоб робота з проводами була акуратною, і в результаті вони не виділялися і не пошкодилися, обов’язково потрібно зробити на них маленькі пази.

Система повинна бути ізольованою. Тому перекладаємо кожен Різ зверху і знизу матеріалом, що не проводить електрику, і фіксуємо ізоляційною стрічкою. Обов’язково, щоб плівка була захищена від механічних пошкоджень. Зробити це можна, наприклад, використовуючи поліетиленову плівку. Поверх неї допускається укладання фанери або деревоволокнистої плити. В ході даного процесу плівку теж можна пошкодити — так що будьте обережні.

Подключаем пленочный теплый пол

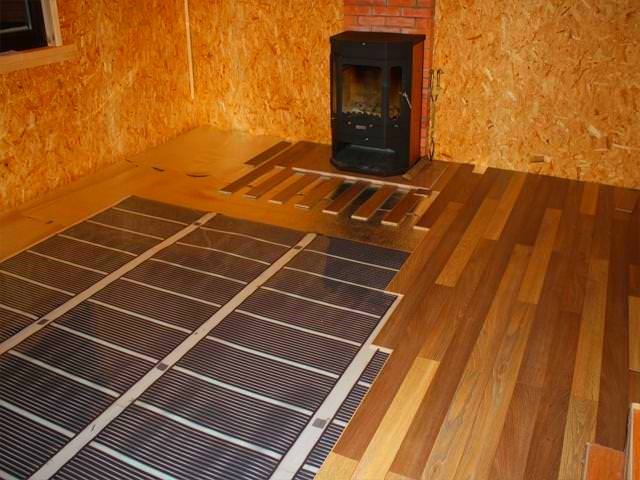

Монтуємо систему “теплих підлог” під покриття

Можливі покриття

Є кілька варіантів покриття, під яке закладається плівкова підлога. Серед них:

  • ламінат;
  • плитка;
  • ковролін;
  • лінолеум.

Залежно від обраного Вами варіанту, відрізнятися буде і спосіб захисту плівки. При укладанні ламінату, можна обійтися одним тільки поліетиленом. Більш складно з лінолеумом або ковроліном: на поліетилен доведеться додатково укладати фанерні листи або деревноволокнисту плиту.

Найважчий варіант-укладати на плівкову підлогу плитку. Для цього крім поліетилену знадобиться додатково сітка з матеріалу, що не проводить струм.Кріпимо її до чорнової підлоги, акуратно обходячи стороною шини, проводку і нагрівальні елементи. Плитку допускається класти на спеціалізований плитковий клей.

Якщо ви тільки вибираєте поверхню покриття, то віддавайте перевагу ламінату. Він просто укладається і не вимагає додаткового монтажу. Також добре поєднується з плівковою підлогою. Найневдаліший варіант-ковролін. При його укладанні висока ймовірність пошкодження теплової плівки.

Інфрачервона підлога під ламінат

Для установки даної підлоги під ламінат обов’язкове попереднє укладання термоотражающего шару.

Подключаем пленочный теплый пол

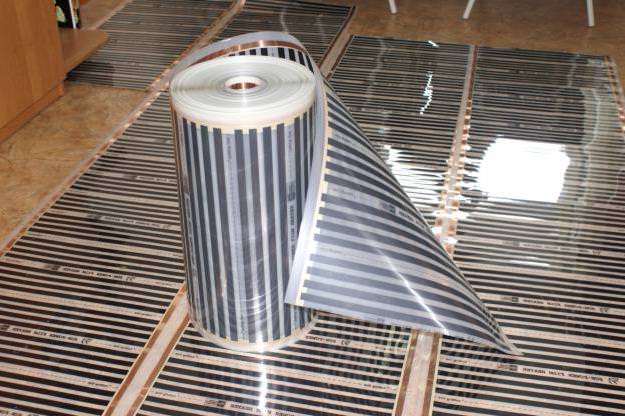

Монтуємо інфрачервону теплу підлогу

Його можна створити за допомогою рулонного ізолятора, який був би з одного боку фольгирован. Підійдуть такі варіанти:

  • ізодом;
  • ековер;
  • пенофол.

Безліч варіантів можна знайти в спеціальному відділі. Необхідно уникати зазорів і для цього фіксувати шари між собою скотчем. Тільки після цього переходимо до установки підлоги. Але спочатку необхідно вирішити, з якого боку буде встановлений регулятор. Тоді стане зрозуміло, куди тягнути кабель.

Нарізаємо плівку, як це було описано в одному з попередніх пунктів, кожну смугу ізолюємо. Особливості укладання в даному випадку наступні: укладання відбувається уздовж термовідбивачів, виключаючи нахлести. Кращий варіант — по центру приміщення.

Розташовуйте плівковий підлогу в місцях, де не знаходиться предметів меблів та іншого домашнього начиння, щоб надалі вони не були пошкоджені надмірним нагріванням.

Укладаємо за принципом, описаним вище. Встановлюємо датчик температури в спеціальну гофровану трубку і встановлюємо всередину конструкції. Захищений гофрой провід приєднуємо до регулятора за допомогою автомата з пристроєм захисного відключення. Здійснюємо підключення, використовуючи

Перед укладанням ламінату протестуйте систему: чи все працює, чи відбувається нагрівання. Полегшить завдання користування переносним інфрачервоним датчиком: направляючи його на різні ділянки, можна перевірити контрольну температуру. Результатом перевірки повинна бути рівномірна робота і стабільне нагрівання кожного сегмента. Якщо якісь з них залишаться холодними або нагріються мінімально, перевірте з’єднання.

Використовуйте в якості захисту для плівки спінений поліетилен або пробку. В цілому, технологія укладання теплої підлоги під ламінат вважається однією з найбільш нескладних.

Подключаем пленочный теплый пол

Встановлюємо ламінат на плівковий тепла підлога

Рекомендації та особливості

При установці підлогові дроти встановлюють уздовж швів тепловідбивного матеріалу для того, щоб зменшити таким чином їх виступ на чорновою підлогою. Щоб прокладений по стіні кабель виглядав більш естетично, покладіть його в заздалегідь підготовлений канал або декоративний монтажний короб.

При підключенні підлоги до електромережі, зверніть увагу: воно здійснюється паралельно. Таким же чином приєднуються і всі смуги до терморегулятора. Встановлюючи термодатчик, розташовуйте його в тій області, де плануєте отримати задану температуру. Справа в тому, що терморегулятор зупинить процес нагрівання, коли термодатчик її вкаже. Встановлюйте термодатчик між смугами, а не на якусь одну. Розташовуйте його в місці, де навантаження від ламінату буде мінімальною — інакше високий ризик пошкодження. Зручний варіант: прикріпити датчик до термоплівки за допомогою бітумної ізоляції.

До того, як укладати чистову підлогу замалюйте або сфотографуйте свою схему підключення і укладання. Така інформація з великою ймовірністю може знадобитися вам в майбутньому (наприклад, в разі ремонту або переїзду).

По теплій підлозі ходити у взутті забороняється. Не робіть цього і не дозволяйте іншим.

Датчик повинен бути завжди доступний для огляду або заміни. Тому забороняється його приховувати або замуровувати в розчин. Краще просто монтувати його в трубку. Для цього застосовується пластикова трубка в поглибленні, зробленому в підлозі. Можна його закріпити і на поверхню плівки.

В якості підкладки зовсім не обов’язково використовувати тепловідбивний матеріал — можливі й інші варіанти. Але при використанні тепловідбивних матеріалів, таких, як Пенолон або Інфрафлекс, ефективність обігріву та надходження тепла в кімнату значно підвищується.

В цілому монтаж системи дуже простий і не займає багато часу навіть у непрофесіонала. Що не менш важливо, демонтаж пристрою також досить легкий, з ним без праці можна впоратися.
