Правильна схема монтажу вентиляційної системи у ванній кімнаті і туалеті

Для створення оптимального мікроклімату в санвузлі необхідно забезпечити хорошу вентиляцію повітря. У багатоповерхових будинках це передбачено проектом, в приватних-потрібно продумати систему самостійно. Тому пред’являються особливі вимоги, якими повинна володіти вентиляційна система в ванній кімнаті і туалеті. Правильна схема монтажу, матеріали, порядок виконання робіт – все це позначається на надійності і експлуатаційних якостях системи.

Аналіз вимог до вентиляції санвузла

Спочатку необхідно вивчити норми повітрообміну в приміщеннях цього типу. При їх складанні враховувалася специфіка – невелика площа, підвищена вологість, температурні скачки. Вони докладно описані в СНиП 41-01-2003. Для ванної інтенсивність повітряного потоку не повинна бути менше 25 м3/год, для суміщеного санвузла в два рази більше – 50 м3/год.

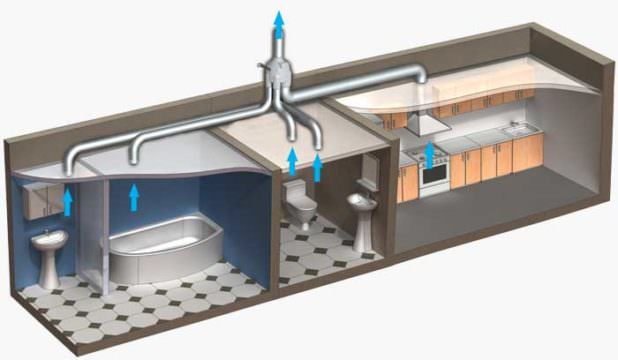

Правильная схема монтажа вентиляционной системы в ванной комнате и туалете

Також необхідно враховувати наступні нюанси:

  • Тип вентиляції: природна, примусова або змішана. У першому випадку рух мас відбувається за рахунок різниці температур, у другому — використовують вентилятори або подібні пристрої. Змішаний тип має на увазі застосування обох схем.
  • Можливість підключення до загальнобудинкової системи вентиляції або автономна робота тільки для санвузла. Від цього залежать параметри трубопроводів – їх площа перетину, конфігурація і способи управління.
  • Рекомендується купувати спеціальні вентиляційні комплекти: трубопроводи, дифузори, перехідники і т. д. На відміну від каналізаційних труб вони адаптовані під специфічні умови експлуатації, необов’язкова захист від прямих сонячних променів.

Це загальні вимоги до системи повітрообміну в ванній кімнаті і туалеті. Але крім них важливо правильно скласти компоновку елементів, вибрати їх місця розташування в приміщенні.

Особливості схеми

Розташування елементів вентиляції залежить від конструктивних особливостей будинку. Якщо в ньому не передбачені канали для повітрообміну, вбудовані в стіни-потрібно вибирати трубний тип схеми. Найкраще розмістити повітроводи в стельовій зоні, щоб не зменшувати площу санвузла або не штробити стіни.

Вас зацікавить:  Як вибрати електрощит для квартири

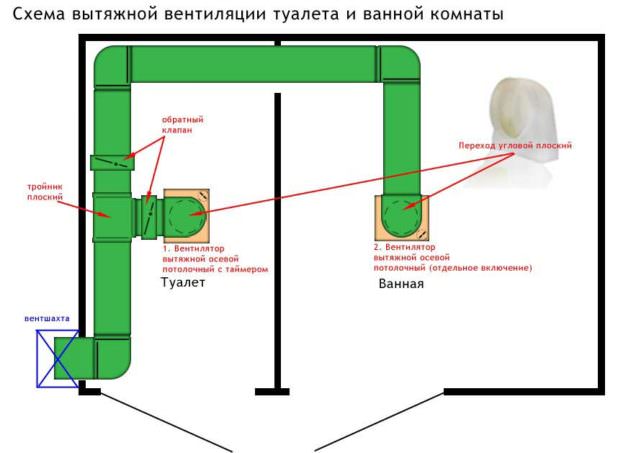

Правильная схема монтажа вентиляционной системы в ванной комнате и туалете

Діаметр трубопроводу визначається об’ємом приміщення. Для стандартного санвузла цей показник зазвичай дорівнює 350 мм. Повітрообмін відбувається між туалетом (ванною) і іншими приміщеннями. Тому для припливу свіжого повітря необхідно зробити в двері отвір, встановивши вентиляційну решітку.

Крім цих факторів слід враховувати такі особливості схеми:

  • Конфігурація труб. Можна використовувати канали круглого, квадратного або прямокутного перетину. Перші забезпечать оптимальну швидкість проходження повітря, другі – простоту монтажу.
  • Установка канального вентилятора. Він розташовується всередині трубопроводу, блок контролю роботи-виносної.
  • Над унітазом, ванною і душовою кабіною монтують окремі точки забору повітря. Вони з’єднуються в загальну систему. Для запобігання зміни напрямку руху повітряних мас буде потрібно зворотний клапан.
  • Правильний вибір кріплення. Під час роботи вентиляції можлива вібрація труб, особливо при наявності канального вентилятора. Для запобігання цього будуть потрібні компенсатори.

Важливо, щоб система не була джерелом теплових втрат.

618px” />

Для підвищення характеристик вентиляції санвузла можна встановити в житлових кімнатах будинку додаткові канали для припливу повітря. Вони розташовуються під вікнами.

Вибір матеріалів і компонентів

Для установки невеликої системи досить буде придбати повітроводи і комплектуючі до них, виготовлені з ПВХ. Для цього попередньо складається схема розташування компонентів з докладним описом елементів. Також необхідно вказати їх характеристики – розмір перетину, протяжність.

Правильная схема монтажа вентиляционной системы в ванной комнате и туалете

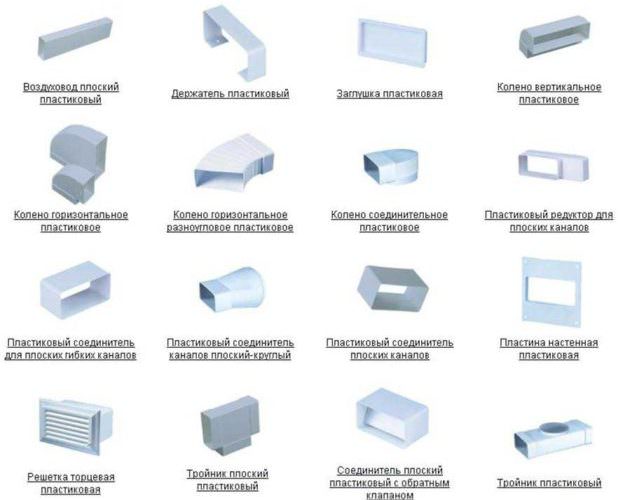

Для самостійного монтажу будуть потрібні наступні комплектуючі:

  • труби квадратного, прямокутного або круглого перетину;
  • кутові компоненти, але з жорсткою конструкцією, так як гофра негативно вплине на швидкість руху повітря;
  • перехідники для з’єднання труб різних діаметрів і перетинів;
  • кріпильні компоненти;
  • декоративні решітки.

Рекомендується купувати товари одного виробника. Це дозволить не тільки оптимізувати витрати, але і гарантує можливість сорому компонентів один з одним.

У відеоматеріалі можна ознайомитися з практичними порадами з облаштування вентиляції:
