Розрахунок і заливка пальового фундаменту під паркан своїми руками

Паркан являє собою не тільки засіб для огорожі ділянки, він також вважається частиною ландшафтного дизайну. Їх роблять з різних матеріалів, серед яких виділяють профнастил, цегла, металеві прути, а також дерев’яний або металевий паркан. Часто власники заміських будинків вибирають комбіновані варіанти.

Щоб паркан був стійким, важливо спорудити надійний фундамент. Вибір його конструкції безпосередньо визначається обраними опорними елементами і видом огорожі. Також важливо врахувати наявність вхідної хвіртки і воріт. Фундамент палі цікавий тим, що ви можете звести його самостійно, без допомоги професійних будівельників.

Переваги та недоліки

Як і будь – який інший фундамент, він має свої переваги і недоліки. Серед переваг виділяють наступні:

  • Палі істотно скорочують витрати на загальну вартість паркану;
  • Якщо ви вирішите використовувати палі, терміни будівництва істотно скоротяться;
  • Існує можливість повністю відмовитися від мокрих робіт, якщо використовувати набивні або гвинтові палі;
  • Палі займають небагато місця, що істотно полегшує їх доставку.

Що стосується недоліків, виділяють наступні:

  • Палі вимагають горизонтальної монолітної зв’язки, яка виконується у вигляді балок або ростверку;
  • При певних інженерних умовах їх складно встановлювати.

У даній статті ви можете знайти докладний приклад розрахунку навантажень на фундамент.

Якщо вас цікавить, як зробити опалубку на фундамент — ознайомтеся з даним матеріалом.

Детальна інформація про те, як зробити фундамент для забору з цегляними стовпами, знаходиться тут.

Види паль і їх характеристики

Виділяють наступні типи паль:

  • Забивний зажадають використання спеціальної техніки. Це спеціалізовані машини, які під’їжджають на об’єкт. Палі цього типу являють собою заздалегідь підготовлені вироби із залізобетону, що мають квадратний або круглий перетин. При зведенні паркану на приватній ділянці використовуються конструкції, довжина яких становить 3-6 метрів.

    Палебійні машини використовуються для забивання їх у грунт. В результаті цього процесу верхні кінці будуть перебувати на різній висоті. З цієї причини їх часто доводиться підрізати до однакового рівня. Потім зверху монтують ростверк із залізобетону. Всі палі повинні входити в нього як мінімум на 5 см.

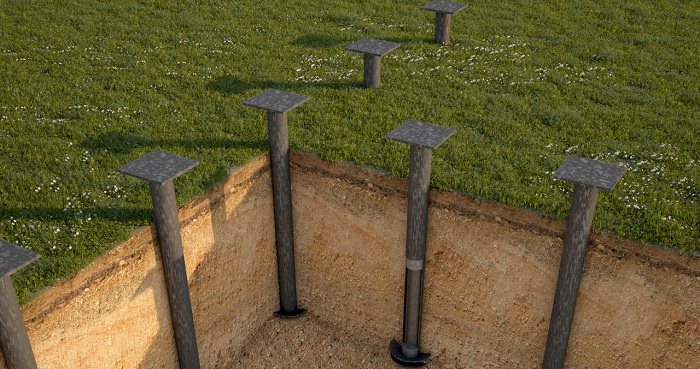

  • Гвинтовий представлені сталевими трубами, до яких приварюють спіралі. Вони так само, як і в попередньому випадку, монтуються із застосуванням спеціальної техніки. Але їх можна встановити і своїми руками.

    Як правило, випускають широколопатеві і вузьколопатеві конструкції. Широколопатні угвинчують в грунт, чому сприяє загостреність їх нижньої частини, тому не потрібно підготовки свердловин. Їх діаметр повинен бути дорівнює діаметру стрижнів. Зазвичай їх використовують на землях з твердомерзлым грунтом, а на них використовують ростверк з металу. Також може використовуватися ростверк, виконаний з бруса.
  • Буронабивні виробляються на об’єкті, на якому буде зводитися паркан. Спочатку визначають місце установки палі, пробурюється свердловина підходящої глибини. Для буріння використовується спеціальна техніка, але це можна зробити і своїми руками. На дні свердловини важливо організувати спеціальне розширення, яке використовується для установки підошви палі.

    В отвір встановлюється каркас, виконаний з арматури. Якщо на вашій ділянці досить щільна земля, а стінки вийшли якісними і міцними, можна залити цемент безпосередньо у свердловину. Якщо це не так, використовують азбестові або металеві обсадні труби. Вони занурюються в отвори шляхом вібрації або забивання. Каркас з арматури занурюють в обсадну трубу. Важливо, щоб край арматури залишався над трубою. Згодом він використовується для з’єднання з ростверком. Після цього заливають бетон з використанням віброущільнення. В одних випадках труби витягують, а в інших вони залишаються в землі.

Расчет и заливка свайного фундамента под забор своими руками

Влаштування пальового фундаменту

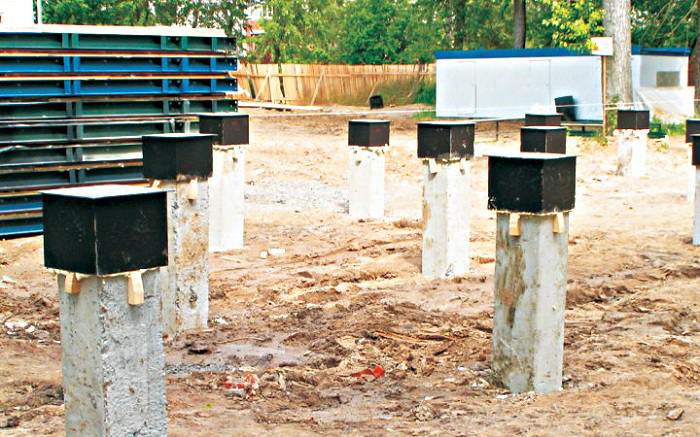

Як правило, такий фундамент складається з паль, що з’єднуються у верхній частині за допомогою ростверку у вигляді балки або плити. Також можна встановити фундамент без ростверків, але зі палями-колонами. При зведенні підстави важливо враховувати рівень розміщення ростверку — він буває високим або низьким. Що стосується низького варіанту, він може перебувати не тільки на нульовій позначці, але і нижче.

Установка пальового фундаменту здійснюється з використанням різної кількості паль. Все визначається характером і максимальним значенням майбутніх навантажень.

Їх можна розмістити по одній опорі. Іноді використовуються ростверки стрічкового типу, які мають один або кілька рядів паль. Також можна виділити своєрідні пальові кущі, що складаються з декількох елементів. Їх використовують для монтажу колон.

Технологія установки фундаменту передбачає різні способи заглиблення паль в землю. Можна використовувати спосіб, при якому вони забиваються за допомогою молотів або віброзанурювачів без виймання грунту. Можна використовувати і вдавлюють механізми. В якості забивних використовуються залізобетонні або сталеві палі. Також можна використовувати конструкції з колод хвойних порід деревини.

  • Набивні палі із залізобетону. Для їх заглиблення необхідна виїмка землі. Їх встановлюють методом занурення труб і подальшого їх заповнення бетоном. Коли бетон схопиться, труби можна витягти.
  • Використовують не тільки залізобетонні, але і бетонні конструкції. Для їх установки використовують метод занурення інвентарних труб з їх витяганням при заповненні отворів бетоном. Також використовується попередня виштамповка свердловин конусної форми, в які заливається бетонна суміш. Можна використовувати і метод віброштампування жорсткої бетонної суміші в отвори. Для заглиблення паль-оболонок в землю використовується вибропогружатель з паралельним вилученням грунту. Подібні оболонки заповнюються повністю або частково бетонним розчином.
  • Бурові палі монтують шляхом буріння свердловин в землі. Потім їх армують і заповнюють бетонною сумішшю. Можна виділити кілька способів установки в різні типи грунту. Тому з’явилися буронабивні палі неповного або повного круглого перетину, з ущільненим забоєм або камуфлетной п’ятою, буроін’єкційні і буроопускні, а також стовпи.
  • Ґвинтова паля монтують способом вгвинчування конструкцій зі сталі в грунт з використанням гвинтової нарізки.

Расчет и заливка свайного фундамента под забор своими руками

Заливка

Для спорудження пальового фундаменту для огорожі важливо правильно розмітити ділянку. Визначте лінію, по якій буде встановлений паркан. Свердловина глибиною 0,8 м виконуються на відстані не більше 4-х метрів. Слідкуйте, щоб між ними була однакова відстань. Подібна глибина підходить для опор, а для установки стовпів для воріт і хвірток потрібна глибина не менше 1,5 м. Свердловини повинні мати діаметр близько 20 см. У підготовлені отвори засипають щебінь, його шар повинен становити 10-15 см.

Потім в них можна встановити опори, які попередньо обробляють за допомогою бітумної мастики. В якості стовпів можна використовувати труби, що мають круглий або квадратний перетин.

Опори важливо вирівняти за допомогою рівня і закріпити підпорами. Потім безпосередньо в свердловини заливають бетонний розчин. Після схоплювання бетону його заливають всередину труби до рівня землі. Коли розчин повністю застигне, приберіть підпірки. Потім можна продовжити зведення паркану. До палям приварюють поперечні балки, фарбують конструкцію і прикріплюють до неї огорожу.

Расчет и заливка свайного фундамента под забор своими руками

Утеплення та гідроізоляція

Гідроізоляцію і утеплення пальового фундаменту проводять для того, щоб між землею і ростверком не було зазорів. Вони можуть привести до проникнення холодного повітря. Спочатку ростверк покривається шаром гідроізоляції. Її проводять методом закладки руберойду між дотичними поверхнями паль і ростверку. На відкриті ділянки наносять водовідштовхувальну мастику.

Після цього необхідно встановити теплоізоляційний матеріал. Його починають встановлювати з нижньої частини ростверку. Якщо фінансові кошти невеликі, можна укласти по периметру фундаменту грунт.

Щоб влаштувати хороше утеплення, важливо купити спеціальний теплоізоляційний матеріал.

Утеплюючи пальовий фундамент, врахуйте, що між гідроізоляційними і утеплювальними роботами повинно пройти не менше тижня. На завершальному етапі здійснюється обробка утеплювача із зовнішнього боку. Головною метою цього етапу є захист утеплювального матеріалу від фізичних ушкоджень. Крім цього, обробка впливає на зовнішній вигляд паркану: вона виступає в якості декоративного елемента.

В якості матеріалу для обробки можна використовувати фасадні панелі. Вони випускаються в різному виконанні. Так, панелі можуть імітувати по відтінку і виду класичні матеріали, такі як граніт і цегла. При обмежених фінансах використовують профільований лист. Спочатку каркас закріплюють у верхній частині паль, а до нього фіксують оздоблювальні листи або панелі.

Що стосується матеріалів, листовий пінопласт сьогодні є не тільки одним з найдешевших, але і одним з найпоширеніших. Піноплекс дає більший теплоізоляційний ефект. Товщина утеплювача залежить від місцевого клімату і теплоізоляційних властивостей обраного матеріалу.

Відеоматеріал про пальовому фундаменті

Що з себе представляє така конструкція, коли і як її краще використовувати:
