Розводка електропроводки в квартирі: схема, інструкція, монтаж

Перед початком прокладки електропроводки в квартирі слід ознайомитися з технікою безпеки. В першу чергу потрібно врахувати, що в більшості випадків саме несправна проводка призводить до займання. Такий процес виникає внаслідок надлишкового навантаження або короткого замикання. Для виключення цієї проблеми потрібно ретельно підбирати кабелю для проводки в квартирі. Провідник повинен мати вірне переріз що дасть йому велику стійкість, а також використовувати спеціальні захисні пристрої, які забезпечать швидке відключення мережі під час аварійних ситуацій.

Основним правилом техніки безпеки є повне відключення квартири від електромережі. Важливим стане і перевірка напруги на домашніх кабелях, і в разі необхідності установка заземлення. Після відключення електропроводки необхідно подбати і про подальшу безпеку. Бажано повісити табличку з попередженням (це особливо важливо коли відключення проходить в багатоквартирних будинках). Тут просто необхідно убезпечити себе від випадкового включення електромережі незадоволеним сусідом.

Приклад схеми електропроводки в двокімнатній квартирі

Важливо:проводити роботи по заміні електропроводки необхідно спеціальним інструментом. Так, знизитися фактор випадкового ураження електричним струмом. Кожен інструмент повинен володіти ізоляційною поверхнею, а також додатковим протиковзким елементом. В основному це кусачки і викрутки, на рукояті яких є гума. Важливим фактором стане виключення контакту електрика з металевими частинами інструменту.

Загальні рекомендації по заміні проводки

Важливо: виробляти частковий монтаж електропроводки — безглуздо. А саме недостатньо буде замінити тільки частину кабелів, роботи з прокладання кабелів повинні проводитися комплексно. Слід видалити всю стару проводку, перед прокладкою нової траси. Винятком можуть стати деякі моменти:

  • Стара траса була прихована під підлоговою поверхнею;
  • В план ремонтних робіт не входить видалення старих кабелів.

Разводка электропроводки в квартире: схема, инструкция, монтаж

Видаляємо і разсоединяем дроти і контакти старої проводки в стінах і розподільних коробках

Вирішенням проблеми стане відключення старої мережі. Тут потрібно знайти розподільну коробку і видалити всі старі з’єднання. Надалі прокладка проводки, може проводитися у відкритому вигляді або прихованому вигляді, за новим штробах (без перетину зі старої электротрассой). Якщо ремонтні роботи будуть проводитися, то варто задуматися про повне видалення старої проводки. Для цього буде потрібно за планом знайти штроби і витягти дроти. Подальшою роботою стане підготовка старих або витівка нових штроб.

Новітнім варіантом прокладки проводів служить — відкритий тип. Говорячи простою мовою, кабелі та проводи укладаються в спеціальний короб. В цьому випадку ремонтопридатність електромережі підвищується. Але слід подбати про якісну обробку. Сам по собі короб не дуже приємний, а отже, його потрібно замаскувати за допомогою оздоблювальних робіт. Зробити це можна за допомогою гіпсокартону, тоді витрати будуть мінімальними.

Природно, подібні рекомендації підійдуть не для кожного приміщення, а тому є ще більш надійний варіант. У ньому вищевказані короби укладаються в заздалегідь виконану штробу, яка в подальшому піддається опоряджувальних робіт. Метод може здатися найбільш трудомістким, але дасть позитивні результати.

А для того щоб монтаж пройшов швидко, необхідна схема электропрокладки. Про її створення написано в наступному блоці статті.

Складання схеми електропроводки квартири

Грамотно складена схема електропроводки дозволяє:

  • Змінити старі траси, з використанням більш нових стандартів;
  • Розрахувати необхідну кількість матеріалу;
  • Створити в приміщенні якісне освітлення яке буде повністю задовольняти господаря;
  • Підвищити загальну пожежобезпечність житлоплощі.

750px” />

Схема прокладки електропроводки з місцями скруток для будинку або квартири

Перед безпосереднім складанням схеми необхідно ознайомитися з основними типами розводки електропроводки:

  1. Распаечная коробка. Метод підходить для багатоквартирних будинків, коли в житло проходить всього один кабель від розподільного щитка на сходовій клітці. Далі, він з’єднується з УЗО (пристрій захисного відключення), і йде до розподільних коробів, які знаходяться біля входу в кожну кімнату. Цей тип прокладки є найдешевшим варіантом.
  2. Тип під назвою «зірка». Займає трохи більше часу для прокладки оскільки для кожного електроприладу відводиться свій кабель (необхідно відразу розрахувати майбутню навантаження і підібрати відповідний провід). А також в приміщенні потрібно встановити свій розподільний щиток. Він забезпечить миттєве відключення мережі при аваріях, і дозволить швидко знеструмити окремі електроприлади.
  3. Тип під назвою «шлейф». Прокладка кабелю здійснюється послідовно від одного приладу до іншого. Далі, кабель заводиться в розподільну коробку і щиток.

Кожен тип розрахований на різну потужність, а тому слід ретельно вибирати і можливо комбінувати їх. Наприклад, для малої кімнати з невеликою кількістю енергоспоживачів корисніше буде провести прокладку типом «шлейф», так можливо заощадити значну частину коштів. І навпаки, для кімнат і приладів, які споживають багато енергії необхідно провести прокладку в коробах або «зіркою».

Норми і стандарти, які потрібно врахувати при прокладанні проводів

  1. Прихована проводка повинна проходити строго вертикально або горизонтально. Це забезпечить їх безпеку від пошкоджень при проведенні подальших будівельних робіт (майстер зверне увагу на план-схему, і не вб’є цвях у штробу з дротом).
  2. Прокладати кабель краще вгорі (приблизно 20 см від стелі), тоді раптово забитий цвях під картину не проб’є електро-трасу.
  3. Поворот траси слід прокладати під прямим кутом.
  4. Вимикач необхідно розміщувати біля входу в кімнату. В основному їх монтують з боку дверної ручки на висоті від 80 до 150 см.
  5. Розетка повинна знаходитися нижче приблизно 30 см від підлоги. Але існують випадки коли її розміщують близько кухонних приладів. А також необхідно відразу розраховувати кількість розеток, під телевізор слід монтувати відразу 2 і більше, інакше куплена приставка призведе до використання подовжувачів, що не дуже естетично. А ось в кухонному приміщенні необхідно вмонтувати 3-5 розеток, це забезпечить використання декількох електроприладів одночасно.

Виходячи з перерахованих вище правил, необхідно відразу продумати розміщення меблевої та побутової складової. План-схема повинна включати в себе розподільні коробки з подальшим підключенням освітлювальних приладів. Залежно від розташування меблів необхідно правильно розміщувати розетки і вимикачі.

Вибір кабелів, розеток, вимикачів

Для того щоб правильно підібрати комплектуючі для ремонту необхідно розподілити всю електрику на кілька типів:

  • Для житлових кімнат;
  • Кухні та коридору;
  • Побутові прилади.

Виходячи з цього необхідно підібрати марку дроту. Під розетку підійдуть провідники з перетином від 3 мм, а для вимикачів досить 1.5 мм. Для вирішення цих завдань підійдуть кабелю з маркуванням «ВВГ» і «ПУНП». Такі кабелі мають різною кількістю жив кожна, з яких, одягнена ПВХ ізоляцією. А ось кабель з маркуванням ПУНП додатково має вогнетривкістю, що ще більше підвищує його якість і відповідно цінову категорію.

Разводка электропроводки в квартире: схема, инструкция, монтаж

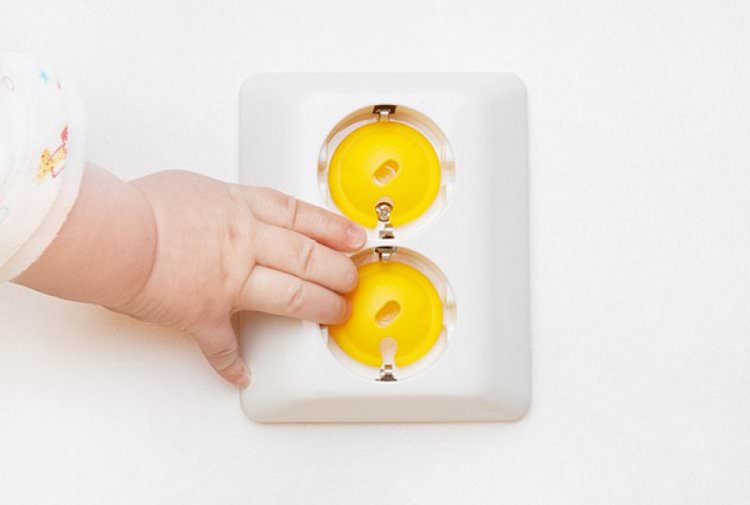

Спеціальна дитяча розетка з заглушкою, виключає потрапляння пальців або сторонніх предметів в розетку

Ще потрібно враховувати специфіку приміщень. Якщо це дитяча або ванна кімната потрібно вибрати відповідні прилади. Наприклад, для ванної кімнати підійдуть вологозахищені елементи. А якщо потрібна установка додаткових вимикачів то важливо підібрати більш якісний аналог. Розетки повинні мати спеціальну пластикову кришку. Це не тільки захистить їх від попадання вологи, але і забезпечить безпеку дитини, яка так і норовить влізти металевим предметом в дірочки.

А ось якщо мешканців часто не буває вдома необхідно прикупити автоматичні вимикачі. Вони не тільки відключать електромережу в моменти надзвичайних ситуацій, але і істотно полегшать побут людини. Ще існують різні таймери, при їх використанні і зовсім виключається потреба у включенні або відключенні приладів. А по від’їзду мешканців, вони автоматично будуть включати світло в зазначений час, що явно вбереже житло від проникнення недоброзичливців.

Інструкція по монтажу електропроводки в квартирі

Електропроводка своїми руками-завдання не зі складних. Більш детально про це заняття можна дізнатися з наступних пунктів.

Розмітка стін під кабельні траси

Розмітка не є складним завданням і зажадає наявність звичайної мотузки з схилом або лазерний рівень. Потім необхідно розкреслити провести лінії прокладки кабелів від коробів до споживачів електричної енергії. Відразу необхідно намітити монтажні місця під розетки і вимикачі. А якщо присутні автоматичні реле, вказати їх місце в розподільній коробці. При прокладці кабелю в стелі необхідно доводити лінію до місця знаходження освітлювального приладу. Для прискорення роботи необхідно нанести відразу всю розводку, і тільки після цього приступати до наступного пункту.

Штроблення стін під кабель

Цей етап є важливим моментом при прокладанні електро-трас. Тому як будуть виконані борозни, залежить подальша збереження кабелю. Бажано використовувати спеціальний штроборез або болгарку з алмазним кругом. При штробленні стін бажано відразу виконати отвори під розетки і кріплення освітлювальних приладів.

750px” />

Штроблення стін під прокладку електропроводки штроборезом

Прокладка кабельної траси

Для початку слід визначитися з типом кріплення провідників до стіни. Можна використовувати алебастр або схожий клейовий склад. Але найбільш швидким і менш трудомістким є метод з дюбелями. Для цього на капелюшок заздалегідь накручується в’язальний дріт. Після чого перфоратором проробляється отвір в штробі, і туди вбивається дюбель. Тепер залишається розкинути кабель і укласти його в штробу, закріпивши дротом.

Разводка электропроводки в квартире: схема, инструкция, монтаж

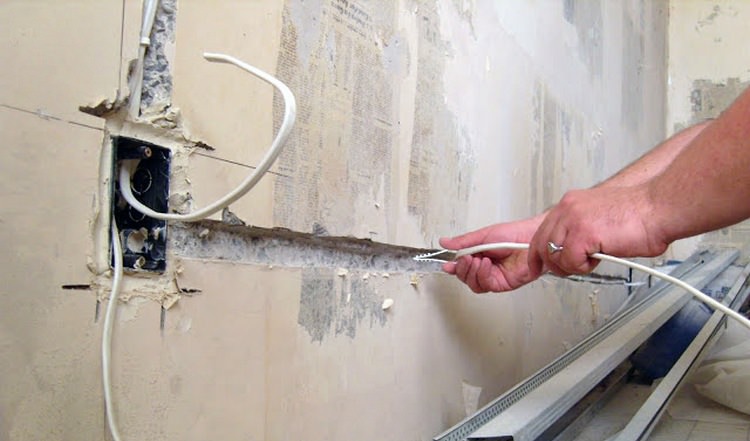

Прокладаємо кабель в штробі з кріпленням на пластикові дюбель-хомути

Існують 2 важливих моменти. Перше — це довжина кабелю, під розетку необхідно залишити близько 10 см дроти, це забезпечить безпечний і зручний монтаж. Для освітлювальних приладів бажано залишити від 30 см. А також необхідно врахувати СНиП, з яких виходить інформація про те, що кабель, який не перебуває в бетоні повинен бути закритий спеціальною гофрою. Наприклад, її використовують при прокладці траси над натяжною стелею.

Під’єднання розеток, вимикачів, світильників

Цей пункт є найменш трудомістким оскільки включає в себе монтаж коробки під розетки та вимикачі. Зробити це зручніше в заздалегідь підготовлену штробу, на розведений алебастр. Далі, потрібно зробити розетку і під’єднати її. Говорячи про освітлювальних приладах, завдання дещо ускладнюється адже крім підключення потрібно подбати про якісне кріплення.

Підключення автоматів і УЗО в електрощитку

Заключним етапом служить монтаж і збірка щитка. Тут потрібно закріпити шафку на стіні, і вмонтувати в нього всі елементи. Складного тут нічого немає. Після монтажу автоматичних вимикачів і УЗО необхідно під’єднати всі дроти, що йдуть з квартири. І тільки на закінчення потрібно підвести знизу живить провід.

Важливим буде зробити прозвонку всієї проводки це повністю виключить фактор перебою. Тепер можна включити автомати і зробити пробну перевірку електромережі.
