Самостійно будуємо піч з цегли

Відпочинок на дачі прекрасний і влітку і взимку. Але не всі можуть проживати на дачі в холодну пору року, тому що не завжди у господарів є можливість провести централізоване опалення. Відмінний вихід в цій ситуації-Дачна піч з цегли. Досі в багатьох наших селах-це основний вид опалення.

Якщо ви буваєте на дачі рідкісними наїздами на один день, то можна обійтися і залізною грубкою. Від неї кімната добре нагрівається, але і моментально остигає, та й дрова в неї підкидати потрібно буде постійно.

Якщо ж ваші візити регулярні, то оптимальним варіантом буде цегляна піч. Вона прогріває будинок повільно, але зате надовго. Топити її потрібно буде 1 або 2 рази на добу, що дуже економічно.

До мінусів цегляної печі можна віднести високу вартість послуг професійного пічника. Але якщо слідувати технології, дотримуватися всіх правил пожежної безпеки, працювати дуже акуратно, то спорудити піч з цегли можна своїми руками.

Ми пропонуємо вам скласти просту опалювальну піч з цегли, яка буде обігрівати 60 кв. м. і топитися 1 – 2 рази на добу.

Необхідні матеріали

Для облаштування площі, де буде розлучатися вогонь, необхідно брати тільки вогнетривку цеглу, здатний витримувати високі температури

Для печі вам знадобиться:

  • звичайна цегла
  • вогнетривка (шамотна), цегла
  • глина
  • спеціальний розчин для вогнетривкої цегли
  • пісок
  • колосникова решітка
  • топкова дверка
  • піддувальна дверка
  • дверцята прочистная
  • засувка димова
  • лист предтопочный
  • ізоспан Д або руберойд
  • арматура
  • труба для димоходу
Щоб перевірити якість цегли, його потрібно розколоти. Якісний цегла повинен розпадатися на великі шматки. Якщо цегла кришиться, його не можна використовувати для печі.

Робимо фундамент

Оскільки вага печі буде приблизно 1.5 тонни, то необхідно виготовити фундамент.

  1. Викопайте в землі яму глибиною 10-15 см, покладіть руберойд, насипте пісок, ретельно утрамбовуючи і поливаючи водою.
  2. Зберіть з дерев’яних щитів опалубку, встановіть її на пісок.
  3. Приготуйте бетономішалкою цементний розчин. Для першого шару бетону візьміть 0.3 – 0.4 відра цементу, 8 лопат піску і воду з розсуд.
  4. Влийте розчин в опалубку на 5 см глибиною. Покладіть на нього арматуру якомога частіше, щоб вийшла решітка. Таким же чином, заливаючи розчин і укладаючи арматуру, заповніть всю опалубку.
  5. Після висихання, покладіть 2 шари изоспана.
  6. Для цоколя виготовте опалубку з довжиною і шириною як у печі, але висотою 20 см і залийте її цементним розчином. Цоколь повинен бути на одному рівні з підлогою.

Кладемо піч

Загальна технологія укладання виглядає наступним чином:

  1. Спочатку розкладіть цеглу на місці майбутньої грубки, пронумеруйте їх маркером, а потім зніміть.
  2. Замочіть їх на 5-10 хвилин у відрі з водою, поки не почнуть виділятися бульбашки з повітрям. Вогнетривка цегла для печі досить буде протерти мокрою ганчіркою.
  3. Перед тим як викласти черговий ряд, протріть вологою ганчіркою попередній.
  4. Глиняний розчин укладайте, починаючи з кутів грубки. Шви робіть якомога тонше.
  5. Перевірте укладені цеглини рівнем. Вони повинні бути горизонтальними. Нерівність приберіть за допомогою гумової киянки, обережно постукуючи по цеглі.
  6. Постійно перевіряйте рулеткою розміри покладених рядів і їх положення рівнем.
  7. Спочатку зводите зовнішній ряд і тільки потім внутрішній.
  8. Знімайте зайвий розчин зі швів і додавайте його при нестачі шпателем.
  9. Залишки розчину прибирайте з цеглою мокрою ганчіркою.
Щоб кути вашої печі були рівними, фахівці рекомендують використовувати сталеві куточки як напрямні.

Вистилання

Вона робиться двома шарами червоної цегли.

Цеглини викладайте на цементно-піщаний розчин з урахуванням, що вертикальні шви будуть пов’язувати перший ряд грубки.

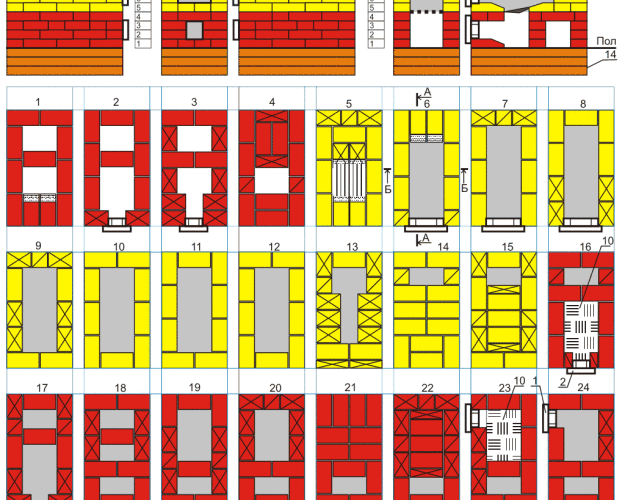

Детальна схема укладання цегли

604px” >

Зольник

У поддувальную дверку заздалегідь протягніть сталевий дріт, яку потім замутуйте в стіну печі

Зольник і камера для нижнього обігріву становитимуть 4 ряди.

Щоб розрізати цеглу, скористайтеся болгаркою, заздалегідь відзначивши місце зрізу маркером.

  • Перший ряд зводите особливо ретельно, адже він буде основою всієї печі.
  • У другому ряду встановіть піддувальні дверцята. Заздалегідь протягніть в неї сталевий дріт, яку замуруйте потім в стіну печі.
  • Формуючи третій ряд, цеглу ¾ по довжині покладіть всередину зрізом.
  • У четвертому ряду цеглою ¾ по ширині закрийте подтопочную камеру.

Топливник

Камера для спалювання дров складається з 11 рядів – з 5 по 15-й. Внутрішня його частина зводиться з вогнетривкої цегли.

Класти вогнетривкі цеглини рекомендується за допомогою спеціальної суміші, яку можна придбати в будь-якому будівельному магазині.
  • В 5 ряду робиться пандус для колосникових грат трохи більше самого колосника, так як він буде трохи розширюватися при нагріванні.
  • У 6 ряду встановіть паливну дверку, протягнувши в неї сталевий дріт, як і у випадку з піддувальної дверцятами.
  • 7 і 8 ряд викладайте згідно малюнку, замуровуючи дріт на дверцятах в стіну.
  • У 9 – 12 ряді продовжуйте зводити стінку камери.
  • У 13 і 14 ряду сформуйте звід топливника, причому цегла ¾ по довжині будуть трохи закривати саму камеру.
  • 15 ряд останній.

Конвектор

Система каналів для гарячих газів становитиме з 16 по 28 ряди.

  • У 16 ряду використовуючи знову червону цеглу, поставте прочищувальні дверцята.
  • З 17 по 20 ряди зводите канали згідно малюнку.
  • У 21 і 22 ряду зробіть перемичку.
  • З 23 по 25 ряд – по малюнку.
  • 26 по 27 ряд – сформуйте вихідний патрубок печі і перевал.
  • У 28 ряду перекрийте верхній перевал.

Кріпимо димохід

Димохід проводиться через поверхи і дах

  1. Замуруйте трубу димоходу в блок з шамотних цегли, проведіть її між поверхами і дахом.
  2. Посадіть блок на виведений отвір в печі.
  3. Перевірте трубу на рівнем і закріпіть її на стелі за допомогою металевого листа з отвором посередині для труби.
  4. Двадцять дев’ять – 32 ряди будуть останніми.

Остаточна обробка печі

Готова піч повинна сохнути протягом двох тижнів без прогріву.

Прибийте з боку паливної дверки лист грубки лист, а потім окантовочні плінтус по периметру печі.

Пробну топку найкраще проводити спочатку папером або дрібними гілками після того, як піч остаточно висохла. Потім залиште піч з відкритими дверцятами на два тижні.

Ваша піч з цегли готова!
