Схема і особливості колекторної системи опалення двоповерхового будинку
Мабуть, колекторна система опалення — це найбільш ефективний спосіб обігріву будь-якого будинку, незалежно від кількості поверхів і кімнат. Таку схему ще нерідко називають променевою, так як вона, на відміну від інших систем опалення, має досить складну (на перший погляд) розведення, що складається з кількох окремих ниток (променів), хоча її можна змонтувати і самостійно, якщо знати принцип функціонування контуру.
Що вона собою являє, які дає переваги – з цими та іншими питаннями ми детально і розберемося в даній статті.
Але спочатку уточнимся з визначеннями. Для опалення житлових будівель використовуються різні схеми, тому неспеціалісту в цій області досить складно зрозуміти суть питання, якщо оперувати лише спец/термінами.
Що таке колектор? Даним словом позначаються Різні технічні вироби. Стосовно до системи обігріву-це пристрій, за допомогою якого забезпечується регулювання обсягу теплоносія, що надходить в ту чи іншу нитку контуру.
Недоліком інших схем опалення є нерівномірність прогріву радіаторів по всій довжині траси, невиправдані тепловтрати і ряд інших. Але головний мінус – відсутність можливості зміни ступеня нагріву батарей (а в ряді випадків і їх повного відключення) без втручання в роботу котельного обладнання, тобто зміни режиму його роботи.
Слід відразу зазначити, що система опалення двоповерхового будинку з використанням колекторів – це не щось особливе. Застосування таких теплотехнічних пристроїв може бути комплексним, незалежно від того, за якою схемою змонтований приєднаний контур.
Пристрій колектора опалення
Його нескладно зрозуміти, якщо розглянути найбільш просту модифікацію виробу.
Як видно з малюнка, до такого колектора можна підключити лише 2 контури опалення.
Більш складні варіанти. Наприклад, на 3 окремі “нитки”.

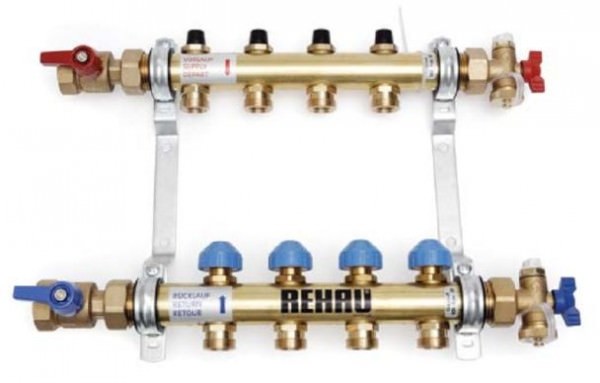

Недолік таких розподільників – неможливість регулювання подачі теплоносія в кожен контур. Тому для житлового будинку, в якому є цілий ряд різнотипних приміщень, у яких необхідно підтримувати різну температуру, доцільно використовувати більш досконалі модифікації колектора. На малюнках показані деякі варіанти такого інженерного рішення.

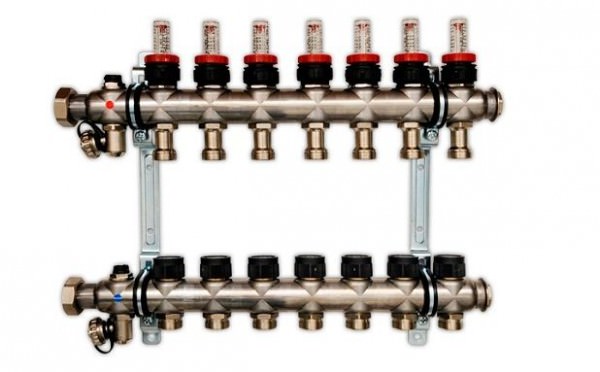

На фото нижче – колектор з вбудованими витратомірами.
Принцип роботи колектора
У нього подається теплоносій, який за системою труб надходить від котла. На пристрої є кілька патрубків, які є входами і виходами для підключаються контурів. Цим забезпечується їх незалежне постачання (розв’язка) тепловою енергією, що і дозволяє проводити її дозування (регулювання) по окремо взятій нитці.
500px” />
Схеми опалення (варіанти)
Які обігрівальні прилади підключати, їх тип і кількість, місця розміщення колекторів – це визначається ще на етапі проектування всієї опалювальної системи. Тут єдиної рекомендації не існує. Стосовно до будови в 2 поверхи можна поставити або 1 “багатоканальний” колектор, або 2-3 менш функціональних. Конкретна схема вибирається виходячи з кількості кімнат і споживачів теплової енергії.

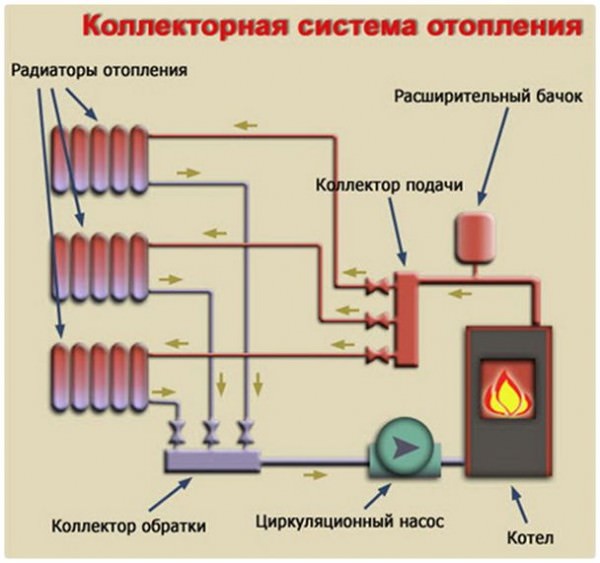

У спрощеному вигляді, для більшої наочності, її можна уявити так:
Порядок розстановки і схема підключення радіаторів опалення – це вже окремі питання. Колекторна схема дозволяє облаштувати систему різного типу і будь-якої конфігурації. Наприклад, з опаленням підсобного будови (теплиці), з підігрівом підлоги.
Перевагою колекторних систем є можливість регулювати ступінь обігріву кожної кімнати індивідуально. Це дозволяє не тільки знизити загальні витрати на опалення, але і зробити проживання в будинку більш комфортним. Наприклад, підтримувати температуру в житлових приміщеннях на рівні 24 ºС, а в підсобних – дещо меншому. Що стосується кімнат на цокольному поверсі, які використовуються в якості комор, то можна знизити до +5 ºС, щоб тільки уникнути промерзання стін.
Недолік колекторної системи опалення – висока вартість монтажу. Адже якщо прокладати кілька окремих ниток, то зростає витрата труб і матеріалів (утеплювача, герметика і так далі).
