Схема опалення двоповерхового будинку з примусовою циркуляцією

Схема опалення заміського будинку вибирається в залежності від загальної площі опалювальних приміщень і матеріальних можливостей власників будови. Примусова циркуляція теплоносія (в даному випадку – гарячої води) має на увазі присутність в системі циркуляційного насоса. Існує як однотрубна схема опалення, так і двотрубна. Природно, перший варіант є більш економним в плані монтажу і установки опалювального обладнання.

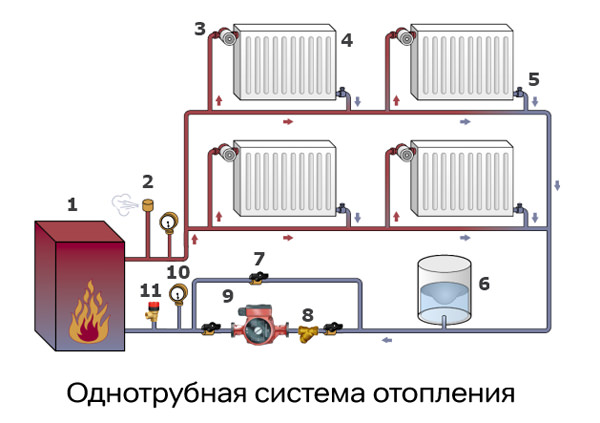

Однотрубна система опалення

При однотрубної схемою опалення всі «випромінювачі» тепла (батареї) з’єднуються трубами послідовно, в один ланцюжок. Вода, проходячи по ній, віддає радіаторам тепло. Тому чим далі радіатор відстоїть від котла опалення, тим менше він буде нагріватися. При такій схемі рівномірність нагріву приміщення забезпечується послідовним збільшенням кількості секцій радіаторів. Іншими словами, чим далі радіатор від котла, тим більше секцій в ньому повинно бути, щоб в кімнаті було тепло.

Схема отопления двухэтажного дома с принудительной циркуляцией

Схема опалення двоповерхового будинку може бути влаштована як в горизонтальній, так і у вертикальній конфігурації системи з примусовою циркуляцією води. При горизонтальній схемі (професіонали називають її «ленінградкою») всі батареї підключені до двох труб. Батареї першого поверху-до горизонтально прокладеної труби на першому поверсі, батареї другого, відповідно «до “своєї”. Батареї підключаються до труби послідовно, по поверху.

При установці кожного радіатора необхідно передбачити байпас і запірні вентилі. Це необхідно для того, щоб у разі необхідності заміни одного несправного радіатора в опалювальний період не відключати всю систему опалення і не зливати з неї воду.

Схема отопления двухэтажного дома с принудительной циркуляцией

Труби опалення кожного поверху підключаються паралельно прямій трубі і обратке, утворюючи єдиний контур. Труби можуть бути прокладені як над підлогою, так і під його поверхнею. В останньому випадку вони вимагають певної ізоляції для зменшення тепловтрат. На кожному поверсі перед «входом» першої батареї встановлюється спеціальний кран, який дозволяє регулювати температуру радіаторів на даному поверсі. В радіаторах стоять крани для стравлювання повітря з системи. Рідше застосовується схема вертикальної конфігурації. Її зазвичай використовують, коли немає примусової циркуляції. Її недолік – необхідність застосування труб більшого діаметру і точність дотримання кутів розводки труб.

Вас зацікавить:  Який розмір листа металочерепиці для даху

Двотрубна система опалення будинку та її переваги

Двотрубна система опалення дорожча, але і більш ефективна. Суть такої системи полягає в тому, що кожен радіатор підключається до системи індивідуально. До кожного радіатора від подає загальної труби приєднується своя підводка. Точно так само від кожного радіатора до зворотної труби – своє відведення. Застосування такої схеми дозволяє більш якісно регулювати температуру в будь-якій кімнаті, навіть, якщо приміщення велике, в окремих його частинах. У приватному будинку не всі приміщення є житловими. З метою економії така схема дозволяє встановлювати в кожній кімнаті свою температуру. Це досить зручно і практично.

Схема отопления двухэтажного дома с принудительной циркуляцией

«Серцем» будь-якої системи опалення є котел. Котли бувають різними як за місцем установки, так і за потужністю. Найбільшого поширення набули газові котли, наприклад німецькі Viessmann або Protherm. Вони бувають як одне- , так і двоконтурними. Необхідно при покупці котла правильно визначити його потужність. Слід врахувати, що він не повинен працювати на межі, тому потрібно врахувати деякий «запас» необхідної потужності. Так що, вибираючи газовий або інший котел в магазині, закладайте в розрахунки необхідної потужності збільшення на третину.

Відео Статті-опалення заміського будинку, яке рекомендують фахівці:
