Схеми підключення радіаторів опалення в приватному будинку, вибір місця, відео

Будь-яке підключення радіаторів опалення повинно забезпечити максимальну тепловіддачу і залежить від декількох факторів. При виборі оптимальної схеми опалення в приватному будинку необхідно враховувати кількість радіаторів, загальну протяжність системи, спосіб прокладки труб і т. п. Тому для кожної будови вона підбирається строго індивідуально. Розглянемо найбільш поширені схеми, що застосовуються в приватних будинках.

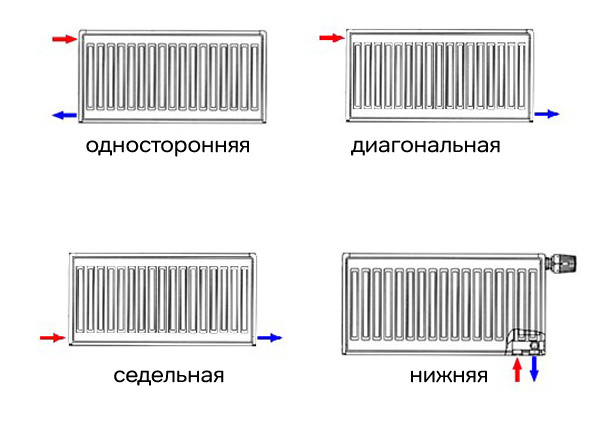

Одностороннє підключення

Якщо радіатори підключаються таким способом, то їх тепловіддача відповідає розрахунковій нормі. Підвідна (пряма) труба і відводить (обратка) підключаються до однієї секції (з одного боку). Пряма труба – до верхньої частини, а зворотна – до нижньої. Це сприяє рівномірному нагріванню всіх секцій батареї. Таке підключення рекомендується при батареях з досить великою кількістю секцій (до 15), а також у будинках — висоток, де всі радіатори з’єднуються паралельно.

Нижнє і сідельне підключення

Застосовується, коли система опалення спроектована таким чином, що всі труби “заховані” під підлогу. При такій схемі і підводить, і відвідна труба приєднуються до нижніх патрубків протилежних секцій. Такий спосіб є найменш ефективним, так як тепловтрати можуть досягати 15%. Природно, що по «висоті» радіатори нагріваються нерівномірно.

Перехресне (діагональне) підключення

Цим способом підключати радіатори рекомендується, коли батарея опалення має велику кількість секцій. Такий спосіб дозволяє теплоносію рівномірно розподілятися по всьому внутрішньому об’єму, і при цьому виходить максимальна тепловіддача радіатора. Труби приєднують до нього з різних сторін. При цьому “пряма” труба підключається у верхній частині батареї, а “обратка” – в нижній. При такому способі втрати тепла складуть не більше 2%.

Вибір місця для установки радіаторів:

• в принципі, батарея опалення повинна не тільки обігрівати приміщення, але і створювати певний захист від проникнення холодного повітря ззовні. Саме тому радіатори слід розташовувати під підвіконнями. Бажано витримувати наступні відстані: від радіатора до стіни порядку 3 — 5 см, а до підлоги – приблизно 10 см. При такій установці батарей піднімається вгору тепле повітря створює певну теплову завісу;
• підвіконня не повинен повністю перекривати батарею, так як в цьому випадку знижується щільність теплого потоку, а, отже, і його ефективність. Тільки якщо батареї гріють занадто сильно, їх можна прикрити будь-яким екраном.

При виборі способу підключення радіаторів потрібно обов’язково враховувати і те, за якою схемою змонтована вся система опалення. Бувають системи з примусовою циркуляцією теплоносія або з природною.

У першому випадку воду по системі «проштовхує» спеціальний водяний насос, який є одним з елементів схеми. У більшості сучасних опалювальних котлів такий насос вже встановлений під кожухом котла. Якщо саме така схема, то можна використовувати будь-який спосіб підключення радіаторів.

При природній циркуляції теплоносія насос в схемі не передбачений. Це добре, коли є перебої з енергопостачанням. Такі котли є енергонезалежними. Вода йде по трубах в результаті того, що нагрітий стовп води витісняє холодний.

Однак при такій схемі опалення, якщо будинок має кілька поверхів (з урахуванням підвального приміщення), краще проконсультуватися з фахівцем. Адже щоб вибрати оптимальне підключення радіаторів, потрібно врахувати всі особливості прокладки теплотраси, а також її загальну протяжність. Також і сама схема може бути або однотрубної, або двотрубної. В теплотехніці важливо враховувати всі нюанси.
