Слухове вікно на даху: покрокова інструкція монтажу

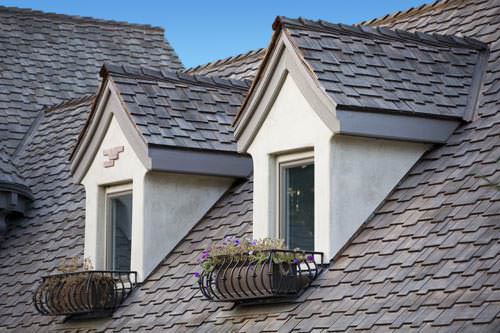

При розробці проекту мансарди новобудови або для облаштування додаткової корисної площі існуючої споруди архітектори часто використовують прийом установки слухових вікон. Це істотно змінює загальний вигляд будинку, робить приміщення більш просторим, світлим, добре вентильованим. По виду конструкція нагадує маленький будиночок з вікном і стінами.

Навіть невеликі за розмірами споруди, збудовані вздовж лінії дахового гребеня, здатні значно розширити простір і змінити концепцію стилю будинку.

Для облаштування мансарди згідно з вимогами СНиП висота від підлоги до стелі більшої частини горища повинна становити не менше 2,25 м. Встановлення слухових вікон в не відповідних за розмірами приміщеннях істотно розширить площа, і дасть можливість збільшити корисну площу.

При оснащенні покрівельної поверхні віконними прорізами варто приділити увагу габаритам конструкції. Віддавати перевагу потрібно великим розмірам, щоб виправдати витрати на пристрій.

Також рекомендується розташовувати кілька вікон уздовж одного боку. Це збалансує архітектурні лінії і поліпшить загальну картину покрівельної конфігурації.

Захоплюючись розширенням простору, не варто забувати про зовнішній вигляд будинку. Всі додаткові елементи повинні гармонійно вписатися в стиль будинку, бути пропорційними, мати ідентичні ухили і деталі з покрівлею, обробкою, фасадом.

Види вікон

Відмінність видів слухових вікон залежить від ската даху і каркасних елементів. Виділяється кілька різновидів:

  • односхилий;
  • двосхилий;
  • плоский;
  • арковий;
  • вальмові.

Всі різновиди конструкції класифікуються за основними видами розташування слухового об’єкта:

  • у щипцевій стіні (з торцевого боку даху);
  • дормер (над площиною покрівлі);
  • антидормер (всередині покрівлі);
  • похиле вікно (в площині покрівлі).

Найпопулярнішими в приватному будівництві вважаються дормерные різновиди, так як найбільш вдало виконують функцію збільшення корисної площі.

Односхилі віконні споруди мають плоский дах під меншим ухилом, ніж основна покрівельна поверхню. Така конструкція відрізняється практичністю і простотою облаштування.

Простору над головою виходить більше, ніж у двосхилому варіанті. Однак при численних перевагах варто відзначити грубі архітектурні лінії, які не завжди витончено вписуються в загальний вигляд будинку. Тому при виборі виду потрібно оцінити бажаний і одержуваний результат.

Кут нахилу даху односхилого споруди не залежить від форми основної покрівельної поверхні. При розрахунку ската береться до уваги утворене простір над головою і збільшення корисної площі. Ухил даху конструкції, що зводиться впливає на вибір матеріалу:

  • понад 25% рекомендується використання руберойдових і скловолокнистих плит;
  • до 25% застосовується укочений асфальт з подальшим настиланням рулонного покриття або безшовної гуми;
  • понад 30% допускається покриття у вигляді дерев’яних плиток.

При виконанні монтажних робіт особливу увагу заслуговує система стоку дощової води. При допущенні помилки в розрахунках або в технологічному процесі під час сильних опадів можлива протікання води всередину.

Двосхилий покрівля представляє більш складну конструкцію. Конфігурація може мати закруглений або гострокутний вигляд.

Витрат на облаштування потрібно набагато більше. Такий вид споруди зменшує висоту стелі. А ламані лінії стін роблять корисну площу меншою. Але зовнішнє оформлення даху залишається неперевершеним із застосуванням саме двосхилим конструкції слухових вікон.

Як вибрати

Серед різних форм оформлення мансардних віконних прорізів виділяються наступні.

  1. З плоским дахом, має ухил всього 5-15 °, конструкція найменше впливає на архітектурний вигляд будинку. При цьому має основну перевагу – максимальне освітлення і вентилювання приміщення. Покрівля плоского типу покривається металевим покриттям. Водовідведення здійснюється за допомогою жолобів різної форми. Особлива увага при монтажі приділяється ущільненню для запобігання утворення протікання.
  2. Прямокутний віконний отвір з одно – або двосхилим покрівлею встановлюють для збільшення корисної площі і освітлення. Лінії ската іноді повторюють ухил основного даху, що надає зовнішньому оформленню будинку вишуканості і презентабельності. Даний вид характеризується достатком варіантів оформлення віконної споруди різними функціональними і декоративними елементами: карнизами, водостоками, жолобами та ін.
  3. Трикутні або гострокутні конструкції використовуються в першу чергу для вентиляції та освітлення мансардного приміщення. Для збільшення простору цей вид не підходить. Витончені форми прикрасять практично будь-яку покрівлю будинку.
  4. Зенітний ліхтар забезпечує максимальне освітлення за рахунок того, що більшу частину конструкції становить скло. Широке застосування подібне оформлення знаходить не тільки в житлових будівлях, але на виробничих і комерційних площах. Форма конструкції нагадує піраміду або півсферу. Опуклість збільшує простір. Перебувати в такому приміщенні комфортно, втім, як і експлуатувати його.
  5. Конструкції з жалюзійними гратами встановлюються тільки на нежитлові приміщення. Скління відсутнє. Роль слухового вікна зводиться до функції вентилювання горища.
  6. Отвори з арочним верхом встановлюються над скатом покрівлі. Особлива увага приділяється гідроізоляції і елементам посилення покрівельного каркаса. Арочне оформлення відноситься до популярного типу і часто застосовується для облаштування мансарди. У приміщенні не краде простір, а експлуатація корисної площі дуже комфортна. Даний тип вікна використовується в житлових, комерційних і адміністративних будівлях.
Кожен варіант має свої переваги, недоліки в монтажі та експлуатації. Якою б не була форма, важлива конструктивна обгрунтованість пристрою слухових вікон.

Горищне приміщення має бути зручним для проживання, а зовнішній вигляд будинку не постраждати від нагромаджень і надмірностей.

Правила монтажу

  1. Встановити вікно можна тільки на покрівлю, що має кут нахилу не менше 35°.
  2. При розробці проекту враховується проміжок між кроквами.
  3. Розміри стулок не повинні бути менше параметрів: 0,6х0,8 м.
  4. Розташовувати віконне спорудження потрібно на певній відстані по відношенню до несучої стіни.
  5. Забороняється зводити конструкцію поблизу коника, фронтону, карниза.
  6. Відстань між двома слуховими вікнами має бути 0,8 м і більше.
  7. При розрахунку кількості вікон потрібно дотримуватися правил пропорційності: сума ширини всіх прорізів повинна бути більше половини довжини мансарди.
  8. Допускається установка слухових конструкцій в два ряди.
  9. Конструкція віконної покрівлі має свою кроквяну систему, обрешітку, покрівельний матеріал і водовідведення. Укладання проводиться з дотриманням правил покрівельного пирога.
  10. У пристрої слухового вікна важливо дотримуватися послідовність і технологічний процес. Використовувати тільки деталі, зазначені в проектних документах.

Процес створення слухового вікна

Плануючи установку слухового об’єкта на покрівлі потрібно розписати весь технологічний процес. Це допоможе поетапно вирішувати виникаючі питання і не упустити важливих деталей.

  1. Етап проектування. Враховуються використовувані матеріали, Кріпильні деталі і з’єднувальні елементи. Проводиться розробка креслень. Розрахункові дані включають всі види навантажень: вітрові, осадові, температурні. Документація містить також рішення з водовідливом, герметизацією, гідроізоляцією. Характерний:
    • вибором виду конструкції;
    • визначенням кількості вікон;
    • розрахунками розмірів;
    • тримкість;
    • способів кріплення з основною покрівлею.
  2. Установка каркаса нагадує зведення звичайної покрівлі, так як монтаж включає збір кроквяної системи, решетування, настилання покрівельного матеріалу, кріплення відливів, ковзанів і захист примикань. Здійснювати роботу краще паралельно зі зведенням покрівлі будинку. Але якщо виникло бажання вмонтувати віконні споруди в існуючий дах, досить розрахувати точки установки і врахувати всі правила СНиП. Місця розташування каркаса слухового об’єкта слід спочатку зміцнити кроквяними ногами. Врізку в несучі крокви робити заборонено, так як це послаблює міцність покрівельної конструкції. Епоперечні балки каркаса кріпляться на рівні зовнішньої стіни будинку, після чого монтуються вертикальні стійки. З’єднуються елементи одним поперечним бруском. Отриману віконну раму закріпити до верхньої балки. Стиковка деталей здійснюється металевими кріпленнями: анкерами, болтами. Врубка і врізка не дасть достатньої міцності. Перед кріпленням кожної деталі виконується вивірка на горизонтальність і вертикальність елементів.
  3. На каркас закріпити обрешітку, використовуючи дерев’яні бруски або оцинковані профілю. Інтервал повинен становити 500 мм.
  4. Після того, як завершена робота з каркасом, потрібно встановити коньковый брус. Далі проводиться монтаж віконної кроквяної системи.
  5. Фронтони зашиваються фанерою вологостійкого типу врівень із зовнішньою стінкою.
  6. З внутрішньої сторони закріпити гідроізоляційний матеріал, закривши всі з’єднання і стики герметиком.
  7. Покрівельне покриття на віконне споруда настилається зазвичай тим же матеріалом, що і на основну поверхню.
  8. Обшивку закріплюють на обрешітку. Для цього використовується ідентичний матеріал, застосовуваний для обробки приміщення або дерев’яні дошки з горизонтальним/вертикальним розташуванням. Застосовувати штукатурку для обшивки недоцільно, крихка структура не зможе протистояти рухомим крокв під силою вітрових потоків.
  9. Облицювання стін віконної конструкції можна зробити за допомогою сталевого сайдинга. Покриття невибагливе в експлуатації, але створює надійний захист. Сайдинг облагородить стінки віконних споруд, гармонійно впишеться в загальний дизайн.

Як зробити вікно в готовій даху

Перед проведенням монтажу слід оглянути покрівлю з метою контролю її цілісності, міцності та придатності до виконання даних робіт. Оснащення покрівлі слуховими вікнами досить витратний захід, тому потрібно оцінити витрати і купується вигоду.

Якщо прийнято остаточне рішення на користь монтажу, варто дотримуватися технологічну послідовність.

  1. Визначення місця розташування вікон. Рекомендується розміщувати їх між несучими балками.
  2. Розмір віконного отвору не повинні бути великими, так як вони є поганими теплоізоляторами.
  3. Збірка рами здійснюється за обраними параметрами з дерев’яних брусків, оброблених попередньо антисептиком.
  4. Вирізка з покрівельного пирога фрагментів під віконну раму здійснюється обережно, щоб не пошкодити гідроізоляційний шар.
  5. Установка рами проводиться за допомогою каркаса, щільно закріпленого до несучих крокв саморізами.
  6. Обробка герметиком всіх стиків і з’єднань.

Бліц-поради

  1. Основна покрівля повинна бути міцною для утримання додаткової ваги. Якщо каркас має пошкодження або зношені елементи, встановлювати слухові вікна не варто.
  2. Правильніше планувати слухові вікна на етапі проектування будинку. Спорудити їх можна і в готовій покрівлі, але для цього буде потрібно врахувати відстань між несучими кроквами. Випилювати невелику частину крокв можна тільки з подальшим перерозподілом навантаження на сусідні балки шляхом закріплення додаткових поперечних балок. Повну вирубку покрівельного елемента робити не можна.
  3. При виконанні монтажних робіт обов’язково регулярно проводити вивірку вертикалей і горизонталей для запобігання викривленню.
  4. Місця зіткнення основної покрівлі з віконною конструкцією потребує ретельної гідроізоляції. Саме в примиканнях часто відбуваються течі.
  5. Обшивку бічних стін виробляти тільки вологостійким матеріалом.
  6. При установці віконної рами потрібно закрити всі з’єднання і щілини герметиком для гідроізоляції і теплозахисту.
