Стовпчастий фундамент своїми руками

Збираєтеся побудувати будинок або господарську споруду на власній ділянці і хочете вкластися в короткі терміни? Якщо ви оберете стовпчастий фундамент, то зможете непогано виграти в часі.

Переваги та недоліки технології стовпчастого фундаменту

До переваг цього типу фундаменту можна віднести:

  • різноманітність типів стовпчастого фундаменту, що дозволяє врахувати навантаження, особливості грунту, кліматичні умови;
  • незначні фінансові витрати на придбання матеріалів;
  • невеликі обсяги будівельного матеріалу;
  • швидкі терміни зведення;
  • здатність витримувати значні навантаження.

Недоліками даного типу можна вважати:

  • неможливість використання при зведення великих 2-3-х поверхових будівель з цегли та бетону;
  • неприпустимість використання при близькому розташуванні грунтових вод до поверхні землі.

id=tipy-stolbchatyh-fundamentov>Типи стовпчастих фундаментів

Існує кілька типів стовпчастих фундаментів:

  • столбчато-стрічковий
  • опорно-стовпчастий
  • столбчато-монолітний

При їх зведенні використовують різні матеріали:

  • блок;
  • цегла;
  • бетон;
  • бутобетон;
  • залізобетон.

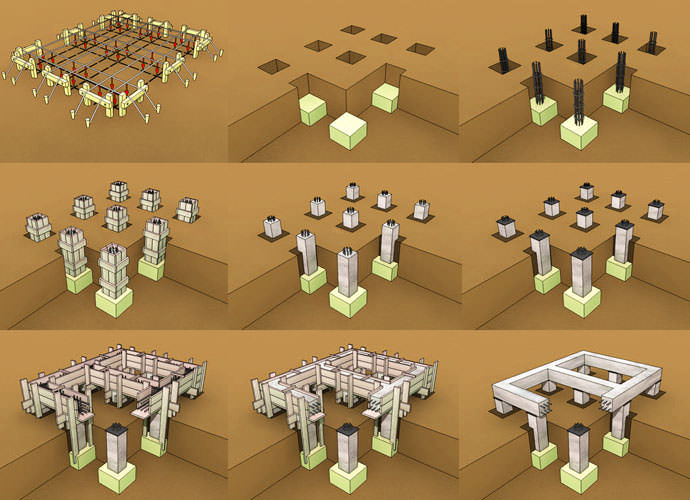

Покрокова інструкція по влаштуванню і зведенню “класичного” стовпчастого фундаменту

Серед різних типів стовпчастих фундаментів особливо надійним вважається класичний. Він може бути використаний при закладці в різні типи грунту і витримує досить великі навантаження. Стовпи такого фундаменту закладаються по периметру майбутньої будівлі. Вони встановлюються на кожному розі будинку, під зовнішніми і несучими стінами. Відстань між ними становить в межах 1, 5-2, 5 м.

Щоб домогтися максимальної міцності фундаменту, необхідно строго дотримуватися послідовності і технології його зведення:

  1. На місці будови створіть план майбутньої споруди в точній відповідності з проектом. Намітьте на землі периметр, кути і несучі стіни майбутньої конструкції. Прослідкуйте, щоб діагоналі будови збігалися за розміром, а позначки стін по кутах утворювали рівно 90 градусів. Тепер розрахувати місця і необхідну кількість стовпів буде нескладно.
  2. На зазначених для стовпів ділянках пробуріть отвори діаметром 200-350 мм. Їх остаточний розмір буде залежати від виду грунту, навантаження і матеріалу, який ви використовуєте для роботи. При цьому враховується кліматична зона, і, перш за все, ступінь промерзання грунту взимку. Довжина ж паль буде залежати залежати глибини залягання опорних шарів ґрунту, які є основою для підошви фундаменту.
  3. У пробурені отвори вставте азбестові труби, присипте їх зовні грунтом, щоб вони зберегли стійке вертикальне положення.
  4. Приблизно на 1/3 залийте труби бетоном. Трохи підніміть трубу, щоб бетонна суміш частково вийшла в грунт і утворила підставу для палі.
  5. Наповнену бетоном трубу ущільніть штикуванням, і, не даючи бетону застигнути, застроміть стрижень арматури.
  6. Дайте бетону повністю застигнути, почекавши не менше 4 днів в суху теплу погоду і дещо більше при більш низькій температурі. Тільки після цього можна укладати ростверк.

Пристрій столбчато-стрічкового фундаменту

Цей тип підстави під будову найчастіше використовують в кліматичних зонах з досить глибоким промерзанням грунту. Він підходить і для будівництва будинків і будівель, які планується звести на ділянці, розташованій на схилі невеликого пагорба.

Особливості зведення:

  • Стовпи повинні бути поглиблені не менше, ніж на 200 мм нижче лінії промерзання грунту.
  • Стрічковий фундамент не заглиблюється в грунт, а лише слугує конструктивним елементом, рівномірно розподіляючи навантаження на всі несучі стовпи і є верхнім ростверком. При цьому відстань між ростверком і верхнім шаром грунту не повинен бути менше, ніж 150-200 мм

550px” >

Влаштування опорно-стовпчастого фундаменту

Фундаменти цього типу застосовують при будівництві невеликих легких будинків і господарських будівель. Зазвичай такі споруди не перевищують розмірів 6 на 6 метрів. При будівництві такої будівлі можна обійтися всього 16-ма точками опори.

Для опори використовуються бетонні стовпи, які встановлюються по периметру і під кожною поперечною несучою балкою перекриття. Вони встановлюються на відстані двох метрів один від одного. Стовпи-це фундаментні блоки розміром 200х200х400 мм, закріплені на бетонній плиті з основою 40 0 мм. Для гідроізоляції блоки покриті зверху шаром руберойду.

Ще однією особливістю цього фундаменту є те, що його можна встановлювати не тільки в теплу пору року, але і взимку, коли температура повітря не буде знижуватися нижче мінус 10 градусів.

Як розрахувати стовпчастий фундамент

Ось приклад розрахунку столбчато-монолітного залізобетонного фундаменту будинку, стіни якого мають розмір 5 на 3 метри, а висота – 3 метри.

Для цього нам знадобляться стовпи квадратного перерізу, мають довжину сторони в 50 см, висоту в 1 м. Ростверк в даному випадку має ширину стрічки в 30 см, висоту відливної частини – 20 см і виконується з армованого бетону. При будівництві будинку використовуються блоки, для даху – дерев’яний каркас і шифер. Підлоги і горищні перекриття зроблені з дерева. В цілому на будинок буде витрачено 5 куб. М деревини, а дах покриватимуть 23 листа шиферу.

Відомо, що опір грунту дорівнює трьом.

Цих даних достатньо, щоб перейти до розрахунку маси споруди. Для фундаменту будуть встановлені 4 кутових стовпа, і ще 4 будуть розташовані під серединою кожної з чотирьох стін. При довжині і ширині в 50 см, і висоті в 1 м, обсяг одного стовпа буде дорівнювати 0, 5х0, 5х1=0, 25 куб. М.. Значить загальний обсяг стовпів буде дорівнює 0, 25х8=2 куб. М.. При середній щільності бетону 2500 кг на 1 куб. М загальна вага стовпів складе 2500х2=5000 кг.

Тепер можна розрахувати ростверк. Його довжина становить 5х2+3х2=16 м. (сума довжини всіх 4 стін). Обсяг ростверку складе 0, 2х0, 3х16=0, 96 куб. М. Маса ростверку складе 0, 95х2500=2400 кг

Обчислюємо обсяг і масу стін. Один блок, покладений на ребро, має площу 0, 18 кв. м., значить Загальна площа складе 48 кв. М. при площі стін в 48 кв. М ділимо її на площу одного блоку і отримуємо 267 блоків. При вазі одного блоку в 30 кг обчислюємо вагу всіх 267 блоків-він буде дорівнює 8010 кг.

Вага 5 куб. М дерева складе 4000 кг., а вага шиферу-598 кг. Тепер все підсумовуємо і отримуємо загальну вагу споруди, він буде дорівнює 20 тоннам.

Залишається тільки додати масу внутрішніх перегородок. І можна обчислювати площу опори стовпів. Робимо це за формулою 2500х8=20000 кв. См.

Тепер залишилося порахувати масу всіх дерев’яних частин і масу шиферу. Маса дерева вираховується, як загальний обсяг, помножений на щільність породи. Так як сказано, що всього витрачено 5 кубічних метрів сосни, отримаємо: 2500х8=20000скв. См. Розділивши масу на площу опори, обчислюємо тиск 20000:20000=1 кг на 1 кв. См. З урахуванням опору грунту, яке дорівнює трьом, приходимо до висновку, що підібрано оптимальну кількість стовпів.

Столбчатый фундамент своими руками

Споруджуємо опалубку для фундаменту своїми руками – докладний посібник зі зведення знімної і незнімної опалубок.

Установка відливу на готовий фундамент-читайте в нашому керівництві.

Ще кілька слів про важливе

Стовпчасті фундаменти відрізняються простотою зведення. Їх технологія настільки проста, що зрозуміла навіть людям, які не мають будівельної освіти і досвіду самостійного зведення яких би то не було будівель. Обсяги робіт і матеріали дозволяють робити майже всі типи фундаменту самостійно, без залучення додаткової робочої сили і спеціальної техніки.

Найкраще їх використовувати для будівництва одноповерхових дерев’яних і щитових будинків, дачних будиночків, зрубів лазень, сараїв та інших господарських будівель.
