Стрічковий фундамент для забору: переваги, види і монтаж

Стрічковий фундамент-це суцільна монолітна стрічка по всій довжині огорожі або по його фасаду.

Стрічка потрібна з тією метою, щоб паркан не деформувався на слабких грунтах. Краща основа під паркан з каменю або цегли – монолітний стрічковий фундамент. Це досить міцна, довговічна і нескладна у використанні конструкція, яка має лише один недолік – чималу ціну.

Для яких огорож варто робити такий фундамент

Навіть з урахуванням невеликої глибини залягання, стрічковий фундамент під паркан здобув досить широке застосування і при дотриманні технології виробництва має тривалий термін служби. Його можна побудувати, зробивши імітацію під штучний камінь, а також продовжити термін його використання, заклавши фундамент з додаванням ЖБ конструкцій.

Такий тип фундаменту застосовують для побудови:

  • масивної огорожі з профлиста;
  • суцільного паркану з дерева;
  • кам’яного паркану;
  • цегляної огорожі.

Види фундаменту цього типу

Фундаменти на основі стрічки діляться на два основних види:

  • Збірний — досить прості, конструкція допускає певні відхилення при зведенні. Вони виконуються з великих і малих блоків. Для їх побудови можна використовувати як штучні, так і натуральні камені. Основною вимогою до матеріалу є надійність і вологостійкість.
  • Монолітний — більш технологічні, в останні роки одержали велике поширення, хоча і вимагають значної культури будівництва і великої кількості умінь.

Стрічкові основи складаються з таких частин:

  • подушка для фундаменту;
  • стіна.

Дуже часто для немасивних будівель, а також на міцних грунтах, фундаментну подушку не роблять.

Влаштування стрічкового фундаменту

Виділяють два способи влаштування такої основи для огорож:

  • Перший використовується рідко. Він полягає в тому, що потрібно викопати яму, дно якої засипається піском. Далі створюється опалубка, виконується армування і заливка масою з бетону.
  • Другий спосіб — більш звичний і частіше вживаний. Викопується котлован, робиться опалубка, яка потім бетонується. Виступає такий фундамент над грунтом на 30 сантиметрів.

Ленточный фундамент для забора: преимущества, виды и монтаж

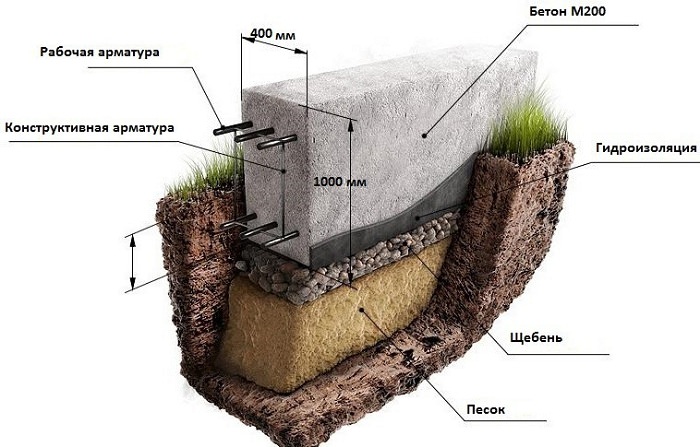

Схема пристрою стрічкового фундаменту

Незважаючи на те, що стрічковий фундамент дуже витратний щодо будматеріалів, а також є трудомістким процесом, він має широке застосування в будівництві.

Основні етапи пристрою стрічкового підстави описані нижче.

Розмітка периметра

Місце закладки фундаменту визначається за допомогою предметів, наявних на будь-який будмайданчику.

Для цього потрібні:

  • довга мотузка;
  • кілля;
  • рулетка;
  • план-схема ділянки з межами території, за допомогою якого і буде створюватися фундамент для огорожі.

Викопування ями

Звичайна ширина заглиблення — на 20 см більше, ніж ширина створюваного огорожі. Глибина-50 см. якщо робиться монолітне стрічкове підставу для забору з профлиста, то для кращого опору вітру яму риють зі збільшенням ширини.

Ленточный фундамент для забора: преимущества, виды и монтаж

Після того, як котлован буде готовий, на його дно засипається пісок — створюється так звана «подушка», яку потрібно сильно змочити водою і спресувати.

Влаштування фундаменту

Тепер вибрати тип зміцнення підстави:

  1. Без опалубки. В цьому випадку наступним етапом буде монтаж стовпів для забору і кріплення їх в ямі до заливки бетоном. Закріплення роблять матеріалами, наявними під рукою: трубами, камінням, цеглою. Важливо, щоб стовпи стояли чітко вертикально.

    Далі необхідно обв’язати стовпи 10-12 мм арматурою. Всі стики необхідно зварювати. Глибина закладки верхнього прута арматури становить не менше 10 см від верхнього краю майбутньої основи, нижнього — не менше 10 см від дна ями.

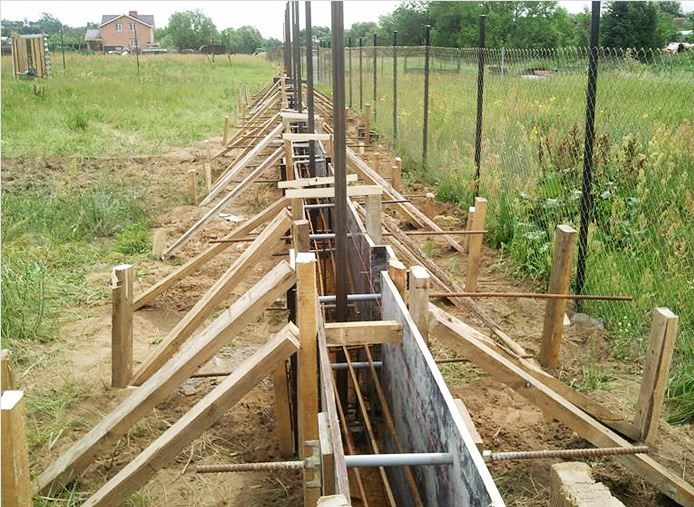

  2. З опалубкою. Опалубка — це конструкція з обрізної дошки, який сприяє виготовленню стрічкового підстави під огорожу, рівним і прямим. Створення опалубки обов’язково, якщо паркан буде з каменю або цегли-він буде виглядати більш акуратним.

    Виконується опалубка вкрай просто. З обрізної дошки роблять щити більшої висоти, ніж глибина викопаної ями. Далі щити кріпляться по всьому периметру ями і закріплюються розпірками. Армування стрічкового фундаменту всередині цього каркаса роблять вже після кріплення стовпів опори. Основа з арматури створюється таким чином: до вертикальних коротким прутів приварюють довгі горизонтальні прути. Виходить сітчаста конструкція, яка заповнює всю яму.

Ленточный фундамент для забора: преимущества, виды и монтаж

Підстава з опалубкою

Бетонування

Бетонування повинно пройти гладко, навіть якщо підстава під паркан створюється власноруч.

Є два способи заливки складу:

  • з технологічними перервами;
  • без технологічних перерв.
Якщо передбачається маленький обсяг робіт, то краще зупинитися на другому способі, інакше слід використовувати горизонтальну заливку шарами з перервами в роботі для застигання кожного шару.

Після повного затвердіння бетону забирається опалубка, і через кілька днів фундамент готовий для побудови паркану.

Ленточный фундамент для забора: преимущества, виды и монтаж

Закінчення робіт

Після видалення опалубки здійснюють зворотну засипку. Найкраще для прилеглих шарів застосовувати глину, добре її спресовуючи. Можна взяти і пісок, змочуючи кожен шар водою і трамбуючи його.

Верхню частину основи обробляють вологостійким складом. Вид гідроізоляції залежить від глибини залягання конструкції і її подальшого застосування. При необхідності можна здійснити і теплозахист.

Розрахунок фундаменту

Перед початком робіт по створенню стрічкового підстави потрібно визначитися з його головними характеристиками:

  • Глибиною залягання – розрахувати досить легко. Для немассивного огорожі цей показник стандартний – 50 см. Для важких конструкцій потрібно виходити з якісних характеристик грунту та габаритів об’єкта. Найчастіше глибина стрічкового підстави перебуває на рівні промерзання грунту + 40 см. На кожній території глибина промерзання своя.
  • Площею підстави — обчислюється для того, щоб визначити пропорції, при якій споруда буде дуже міцною і не буде давати усадку. Крім іншого, при неправильних розрахунках будова може бути виштовхнуто наверх пучинистими грунтами.

Для розрахунків використовується конкретна формула, яка складається з:

  • коефіцієнта надійності (k(n));
  • показника сумарного розрахункового навантаження на основу грунту (F);
  • коефіцієнта умов роботи (k(c));
  • опору грунту (R).

Площа основи повинна бути не менше: [k(n)*F]/[k(c)*R]. Більшість цих показників зібрані в спеціальні таблиці.

Ленточный фундамент для забора: преимущества, виды и монтаж

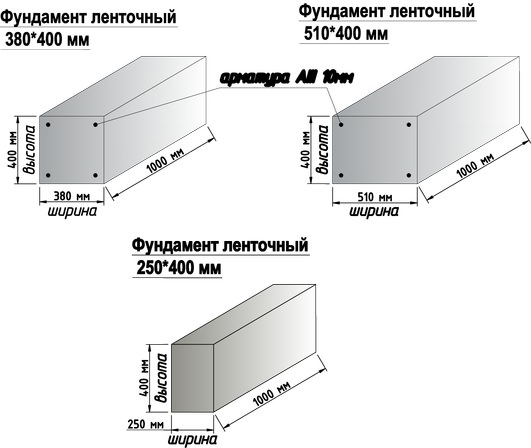

Розміри стрічкових підстав

Розрахунок витрат матеріалів відбувається з урахуванням:

  • розмірів фундаменту;
  • обсяг.

Щоб дізнатися обсяг, необхідно показник перетину підстави помножити на довжину фундаменту. Тобто, якщо перетин дорівнює 0, 6х0, 8, а довжина-100м, то обсяг складе 48 м3.

На один кубометр бетону припадає 340 кг цементу, 1,05 м3 піску і 0,86 м3 щебеню, разом загальна кількість матеріалу буде таким:

  • цемент – 16320 кг;
  • пісок – 50,04 м3;
  • щебінь – 41,28 м3.

Розрахунок кількості арматури виконується з урахуванням її діаметра.

Монтаж підстави своїми руками

Давайте ще раз детально розглянемо процес будівництва стрічкового підстави.

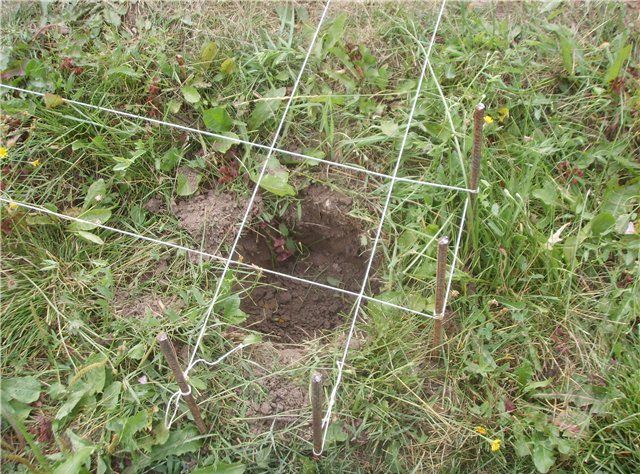

Розмітка території ділянки

Розмітка ділянки – початковий етап створення несучої конструкції будь-якого типу. Щоб закласти основу, необхідно знати не тільки комплекс конкретних правил, але і мати чітке уявлення, де вона буде розташовуватися.

Важливо дотримуватися розмірів стрічкового підстави, які мають певні стандарти і, залежно від проекту, можуть збільшуватися або зменшуватися.

На грунт наносяться цифрові показники периметра майбутньої споруди. Коли це зроблено, в кутах ділянки монтуються прутки з арматури.

Потрібно також переконатися, чи відповідають кути прямим. Використовуйте такий інструментарій, як кутомір або спеціалізована лазерна рулетка. Можна виконати розрахунки і старими перевіреним методом-вимірами по діагоналі.

Після перевірки кутів береться шнур і кріпиться на армуючі вироби. В результаті виходить зовнішня розмітка. Подібним чином створюється і внутрішня. Тільки в цьому випадку потрібно врахувати відступ в 40 см.

Ленточный фундамент для забора: преимущества, виды и монтаж

Перш ніж перейти до подальших робіт, необхідно виявити всі наявні перепади земельної ділянки. Мета – виявити точку, яка знаходиться нижче інших. Потім від цієї позначки викопуються ями. Перепади виключаються.

Створення фундаментної ями

Глибина закладки стрічкового фундаменту може досягати 40 см, що, в принципі, не є остаточним показником. Бувають підстави, які закладаються більш глибоко. Викопуючи траншеї, потрібно простежити, щоб дно завжди було рівним. Відхилення рівня повинні бути найменшими.

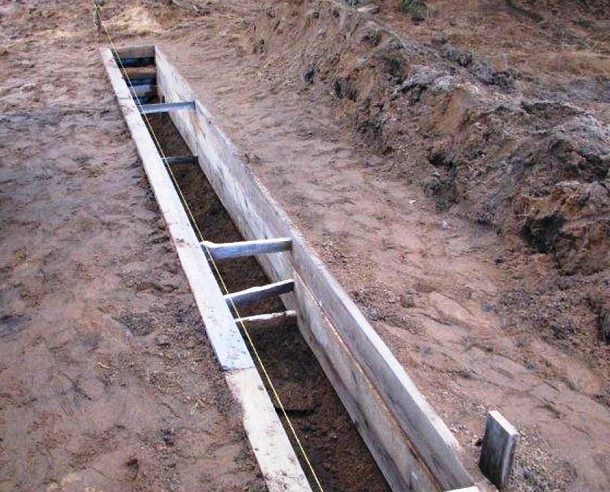

Виконання опалубки

Тепер слід засипати подушку з піску. Мета – пом’якшення з подальшим розподілом навантаження на несучу конструкцію. Відповідна товщина-15 см. шар піску повинен бути рівним. Після засипки піску його необхідно спресовать, зволожуючи для збільшення надійності.

Щоб установка стрічкового підстави не була важкою, варто скористатися опалубної конструкцією. Опалубка створить з бетону необхідну за проектом форму і істотно скоротить час, що витрачається на цей захід.

Цю конструкцію можна виконати з різноманітних матеріалів, які опиняться під рукою. Можна взяти шматки фанери або дошки.

Захід з виготовлення опалубки можна провести безпосередньо на ділянці. Місце під виконання цієї роботи має бути абсолютно рівним. Збивання матеріалу проводиться з внутрішньої сторони. Цвяхи ж забиваються з зовнішньої. Якщо все це буде враховано, то опалубка вийде рівною, а демонтаж її буде безпроблемним. Конструкцію потрібно зробити вище рівня заливки бетону.

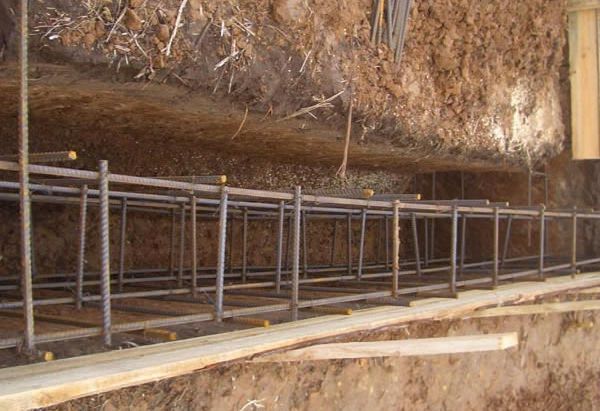

Посилення фундаменту за допомогою армування

На цьому етапі зведення стрічкового підстави необхідно закласти дно цеглою. Це потрібно зробити для установки армуючих частин. Потім використовуються прути і в’язальний дріт. За допомогою цього заходу виконується підвищення міцності каркаса, осередки якого повинні бути 33×35 см.

Ленточный фундамент для забора: преимущества, виды и монтаж

Проводиться укладання конструкції на дно поверх цегли. Якщо зварити арматуру, то каркас позбудеться гнучкості, тому краще його зв’язати. Виступи готового виробу повинні досягати 5 см з кожного боку. Це необхідно для монтажу всередині монолітної стрічки.

Отвори для вентиляції та комунікації

Потрібно взяти середнього розміру трубу, виготовлену з пластику або азбестоцементу. Прив’язати її до основи з арматури. Всередині заповнити піском, щоб туди не затік бетон, який потім доведеться видовбувати.

Отвори комунікації створюються подібним чином, але їх необхідно закласти нижче рівня землі. По завершенні будівельних робіт фундаменту вони викопуються і використовуються за призначенням.

Захист фундаменту від вологи

Незалежно від розмірів стрічкового підстави його потрібно якісно гідроізолювати, щоб нейтралізувати руйнівну дію води.

Існує два популярних способи:

  • Перший спосіб більш популярний, простий і менш тривалий, але менш ефективний. Дно ями підстави викладається руберойд. Після закінчення заливки і затвердіння основа обкладається ним ж. Для додання гідропрослойке додаткової надійності її покривають смолою.

    Недолік полягає в тому, що після 2 років руберойд відшаровується від поверхні, тому роботи доведеться виконувати по новій. Якщо цей факт проігнорувати, то фундамент зруйнується, з’явиться грибок і цвіль.

  • Другий метод грунтується на використанні сучасних гідроізоляційних матеріалів. Хорошим засобом є Пенетрон, який застосовують незалежно від глибини закладки стрічкового фундаменту та інших важливих показників.

    Істотна перевага полягає в тому, що матеріал не покриває поверхню, а робить всю основу непроникним для вологи. Посилена водонепроникність зберігається весь період часу, поки експлуатується будова. Пенетрон домішується в бетонний склад. Кількість матеріалу регламентується інструкцією. Потім він з’єднується з іншими компонентами розчину: водою, цементом, щебенем і т. д. застигле підставу не вимагає покриття.

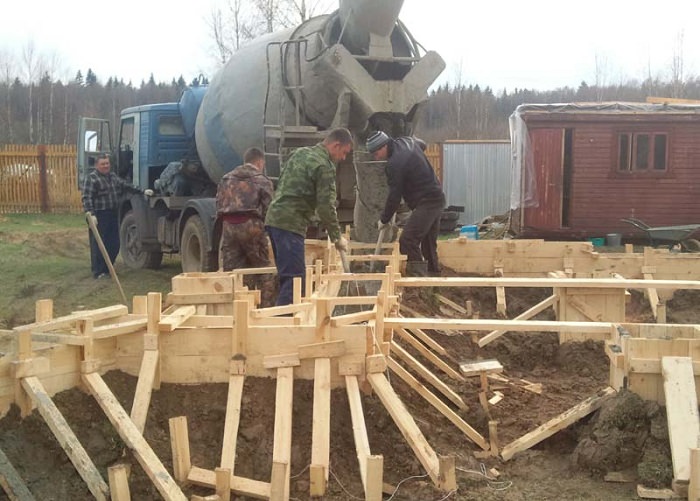

Заливка розчину в опалубку

Застосовується бетон М-400. Найкраще замовити його на спеціальному підприємстві. Самостійне виробництво – марна трата часу не тому, що у вас не вийде правильно виготовити склад, а тому, що його потрібно дуже багато. Через це заливку потрібно буде проводити поетапно, що створить купу проблем. Наприклад, поява холодових містків або «холодних швів», які пропускають холод і вогкість.

Ленточный фундамент для забора: преимущества, виды и монтаж

Перед заливкою потрібно перевірити, щоб спецтехніка, яка привезла складу на об’єкт, працювала нормально, могла забезпечити доступ до будь-якого кута опалубки. Для попередження непередбачених обставин потрібно запасти ще один лоток, який може і не стане в нагоді, зате при нагоді швидко вирішить з’явилися труднощі.

Склад необхідно ретельно протестувати. Якщо він сухуватий, додати води і знову перемішати. Під час заливки потрібна постійна пресування матеріалу. Вібратор глибинної дії або інший відповідний інструментарій потрібно підготувати заздалегідь. Вібрація нейтралізує бульбашки повітря.

Заключні роботи

Установка стрічкового підстави здійснена відповідно до сучасних норм. Але це ще не все, тепер потрібно взяти кельму і якісно вирівняти поверхню. Як варіант – вібратор, що буде навіть краще. Кілька місць слід проткнути щупом або армуючим предметом. За рахунок цього зникнуть надлишки знаходиться всередині повітря.

Поки фундамент застигає, необхідно покрити його вологостійким складом. Щоб зверху не було тріщин, несуча конструкція змочується водою. Зняття опалубної системи краще проводити через місяць. При гарній теплій погоді можна розібрати через тиждень.
