Технологія монтажу УШП-фундаменту – основні поради

Особливості фундаменту

Утеплена шведська плита – це сучасна система плитного цілісного фундаменту, що представляє собою утеплену по всьому периметру пінопластом плиту з вмонтованим теплою підлогою і іншими комунікаціями.

основні поради” width=”500″ height=”301″ sizes=”(max-width: 500px) 100vw, 500px” >

Шведська плита складається з шарів:

  1. Ґрунт.
  2. Піщаний прошарок.
  3. Комунікаційні відводи.
  4. Щебінь.
  5. Пінополістирол в якості утеплювача.
  6. Армована сітка.
  7. Система теплих підлог.
  8. Бетонна стяжка.

Такий вид підстави може застосовуватися на грунтах:

  1. З високим рівнем підгрунтових вод.
  2. Со перепадом висоти (до 25 см).
  3. Дисперсних, що збільшуються в обсязі при переході в стилий стан з талого.
  4. Насипний.
  5. Органічних (торф, мул).
  6. УШП-фундамент рекомендовано використовувати при будівництві будинків.
  7. Цегляний.
  8. Дерев’яний.
  9. Блочний.
  10. Каркасний.

Специфіка цієї конструкції полягає в тому, що вона поєднує в собі різні функції, такі як підстава під будинок, перекриття та опалювальну систему першого поверху, основа під чистову підлогу, не вимагає додаткового шару.

Зведення фундаменту

основні поради” width=”548″ height=”366″ sizes=”(max-width: 548px) 100vw, 548px” >

Процес пристрою шведської плити складається з декількох етапів:

  1. Підготовка основи. Після розмітки ділянки під фундамент проводиться вилучення верхнього шару грунту площею, трохи більше розміру плити. Це необхідно для проведення дренажних робіт і осушення грунту (якщо в цьому є необхідність). Потім роблять розмітку під труби дренажної системи шляхом викопування траншей. Після розрівнювання за допомогою нівеліра на дно траншей укладають піщаний прошарок в 150-200 мм, зволожують і добре утрамбовують. Далі накривають геотканью (щільність 200г/м2) і прокладають дренажні труби по всьому периметру будинку, а також обладнають оглядові колодязі по кутах фундаменту. Труби краще використовувати з пластика або азбестоцементу.
  2. Прокладка комунікаційних відводів. Поверх піщаної подушки насипають шар гравію 150-200 мм, який трамбують і розрівнюють. Потім знову засипають пісок, і постійно зволожуючи, ретельно утрамбовують. Цей шар призначений для укладання всіх комунікацій: каналізація, водопостачання, Електрика, а також труби Системи опалення.
  3. Установка опалубки і монтаж теплоізоляційного шару. Опалубка встановлюється одночасно з укладанням теплоізоляції. По периметру майбутньої основи встановлюють бортові елементи з пінополістиролу, які зміцнюють дерев’яною опалубкою. Основні частини опалубки – це дерев’яні балки. Щоб не допустити продавлювання дощок під вагою бетону, їх слід надійно закріпити. Це можна зробити за допомогою цвяхів, які забивають із зовнішнього боку щитів. Після установки опалубки укладають по всій поверхні фундаменту утеплювач в два шари. Оптимальна товщина одного шару теплоізоляції становить 100 мм.
  4. Укладання армуючої сітки. Для армування використовують металевий прут з перетином 1 см, з нього в’яжеться сітка з кроком 200х200 мм Монтувати армуючу сітку слід так, щоб після заливки бетону між підставою і арматурою був просвіт сантиметрів на п’ять. Можна під сітку підставити дерев’яні бруски або пластикові підставки. Для фіксації сітки використовують фіксатори з полівінілхлориду. Під важкий будівельний об’єкт можуть встановлюватися допоміжні ребра, металеві сітки або подвійне армування.

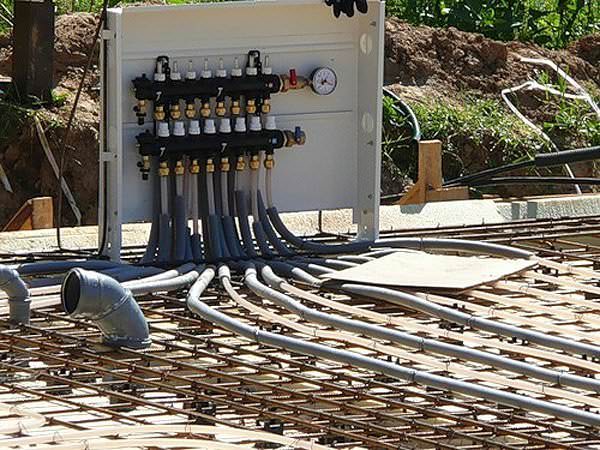

  5. Пристрій системи теплої підлоги. На встановлену сітку укладають труби теплої підлоги, з оптимальною відстанню один від одного в 15 див. Уздовж зовнішніх стін слід укладати труби на ближчій відстані, ніж у центральній частині будинку, при цьому між стіною і трубою повинен бути зазор в 15 див. Для фіксації труб застосовують нейлонові хомути. Після закінчення їх монтажу систему заповнюють тепловою речовиною під тиском і відчувають на герметичність.
  6. Заливка бетонної стяжки. Бетон використовується марки не нижче М250. Розчин безперервно розподіляють по опалубці з використанням совкових лопат або бетононасоса протягом 60 хвилин. Товщина шару не повинна бути менше 10 см. За допомогою глибинних вібраторів видаляють повітряні бульбашки, потім розрівнюють поверхню за рівнем. Після висихання розчину опалубку демонтують.
  7. Шліфування. Завершальним етапом зведення шведської плити є шліфування її поверхні, яка проводиться шліфувальними машинами із застосуванням сухої суміші.

Слід звернути увагу, що при складанні проекту зі зведення УШП-фундаменту необхідно провести розрахунки контуру теплої підлоги, товщини всіх верств, а також врахувати вплив несучої здатності грунту, навантаження споруди та вплив атмосферних опадів.

Перед початком робіт на місці будівництва необхідно визначити тип грунту, глибину її промерзання і рівень підземних вод.

Плюси і мінуси утепленої шведської плити

Подібно будь-якій споруді, УШП-фундамент має переваги і недоліки.

основні поради” width=”508″ height=”380″ sizes=”(max-width: 508px) 100vw, 508px” >

До переваг можна віднести:

  1. Являє собою фінішну підлогу, готовий для укладання підлогового покриття і перекриття першого поверху.
  2. До 40% скорочує витрати на опалення будинку.
  3. Наявність вмонтованих комунікацій.
  4. Вбудована система теплої підлоги дозволяє підтримувати оптимальний мікроклімат в приміщеннях.
  5. Має чудову гідроізоляцію за рахунок теплоізоляційного шару з пінопласту.
  6. Підходить для будівництва на складних грунтах з високим рівнем підгрунтових вод і слабонесущей здатністю.
  7. Стійкий до впливу низьких і високих температур.
  8. Технологія укладання дозволяє звести фундамент за 10-14 день.

Варто також згадати і про недоліки:

  1. Великі грошові витрати на зведення фундаменту.
  2. Розрахований для легких будинків, каркасних або дерев’яних.
  3. Немає можливості побудувати підвальне приміщення, товщина споруди становить 300 мм.
  4. Вимагає певних навичок для будівництва через вміст різних комунікацій.
  5. Не підходить для будівництва багатоповерхових будівель, максимум 1-2 поверхи.
  6. Дорогий і трудомісткий ремонт комунікацій.

Бліц-поради

  1. При відсутності професійної освіти і досвіду роботи фахівці рекомендують доручити розрахунок, складання проекту і будівництво фундаменту професіоналам.
  2. Отримання інформації про грунт на ділянці будівництва необхідно для вірного визначення конструкції підстави і бюджету будівельних робіт.
  3. Через невелику висоту залізобетонної плити (не більше 10 см) фундамент розрахований для будівництва каркасних і дерев’яних будинків в 1-2 поверхи, кам’яних і цегляних – в один поверх.
  4. При монтуванні комунікацій в фундамент бажано закласти пару допоміжних каналів, з часом може знадобитися прокладка тієї чи іншої лінії.
  5. Під час зведення шведської плити слід строго дотримуватися технології і черговості будівництва.
  6. Укладання і заклад всіх комунікацій слід проводити з точністю до сантиметрів.
