Труби сендвіч для печей – монтаж своїми руками

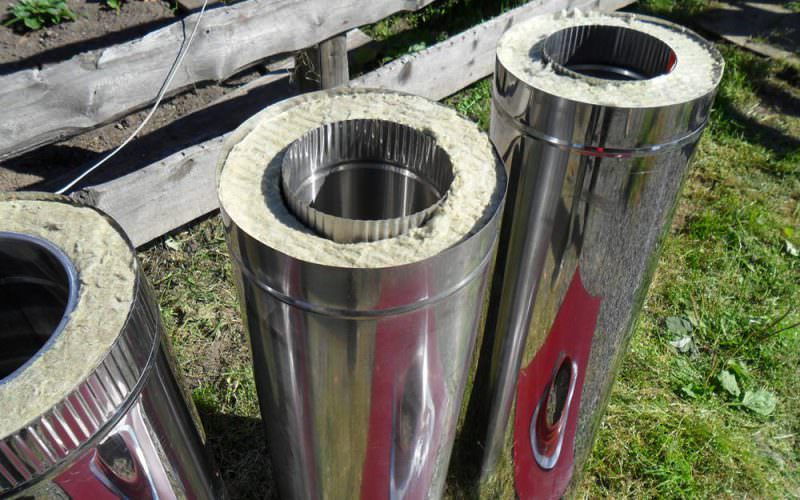

Система вентиляції типу сендвіч складається з декількох елементів, які утворюють єдину конструкцію:

1. Зовнішній кожух. Виготовляється з емальованої або оцинкованої сталі.
2. Утеплювач. Знаходиться в середині трубопроводу. Використовується базальтова вата, яка відмінно працює в умовах підвищеної температури і володіє теплоізоляційними властивостями. Товщина мінеральної вати коливається від 3 до 8 см, залежно від умов експлуатації.
3. Внутрішній кожух. Роблять тільки з нержавіючої сталі. Цей шар постійно піддається впливу газів, диму і температури, тому вимоги до якості для нього підвищені.

Димар складається з декількох труб-сендвічів довжиною 1 м. Вони з’єднуються між собою за допомогою фітингів. Дана конструкція дозволяє домогтися стійкості до корозії, надійності в роботі, простоти монтажу.

монтаж своїми руками” width=”550″ height=”413″ sizes=”(max-width: 550px) 100vw, 550px” >

Переваги та недоліки

Використавши сендвіч-модулі, можна помітити такі переваги:

• Проводити монтаж просто. Не потрібно мати спеціальних навичок і знань.
• Матеріал можна використовувати як всередині, так і зовні будинку.
• Пристрій димоходу займе у вас мало часу.
• В середині системи не накопичується сажа. Це великий плюс, адже відпадає потреба постійно чистити димохід від продуктів горіння.
• Все влаштовано таким способом, що в середині трубопроводу не накопичується конденсат. У конструкції сендвічів присутній спеціальний трійник, який забезпечує захист від вологи.
• Такий димохід відмінно виконує свої функції навіть в найсильніші морози.
• Невеликий діаметр труби здатний забезпечити хорошу вентиляцію. Тому система не займає багато місця в приміщенні.
• Сендвіч виготовляється з безпечних матеріалів, які в процесі експлуатації не виділяють токсичних речовин.
• Естетичний зовнішній вигляд димоходу.
• Матеріали, що використовується для виготовлення сендвічів, стійкі до корозії, високій температурі, перепадів температури та агресивного середовища, яка утворюється в процесі горіння палива в котлі або каміні.
• Облаштувавши димохід цього типу, Ви отримаєте надійну конструкцію на довгий час. Термін експлуатації труб з нержавіючої сталі набагато перевищує термін служби димаря з цегли.
• Пожежна безпека конструкції.
• Такий димохід легко змонтувати. В комплект входить багато сполучних елементів, що дозволить встановити систему, обходячи різні виступи, які трапляються на шляху трубопроводу.
• Для монтажу вентиляції немає необхідності облаштовувати під неї окремий фундамент.

У них є і ряд недоліків:

• Не можна використовувати сендвіч довше 15 років без додаткового ремонту або чищення. В трубопроводі можуть накопичуватися гілки, сажа або сміття.
• Хоча б раз на рік потрібно проводити огляд вентиляційної системи. Потрібно оглянути всі з’єднання, щоб зберегти герметичність.
• Дані димоходи коштують набагато дорожче варіантів з цегли.

Монтаж своїми руками

Провести монтаж димоходу з сендвіч-труб легко, адже вони мають невелику вагу. Елементи системи легко збираються в єдине ціле. Щоб отримати якісну вентиляцію не потрібно мати спеціальних навичок, а лише запастися терпінням і з усією серйозністю поставитися до вибору якісних матеріалів.

Що буде потрібно: Інструменти та матеріали

Вам знадобляться такі матеріали:

• сендвіч-труби;
• кронштейни для кріплення трубопроводу до стіни;
• перехідник;
• коліно – дозволить змінити орієнтацію трубопроводу;
• хомут;
• Пацюка – елемент, який забезпечує вихід димоходу з даху;
• трійники – для з’єднання вертикальних і горизонтальних трубопроводів. Також служить для виведення диму з системи вентиляції;
• розетта – для додання естетичного вигляду з’єднанням частин труб між собою або труби з дахом;
• окапник-служить захистом від попадання вологи в трубопровід;
• заглушка-для закриттів отвору в вентиляції;
• розвантажувальна платформа – для зменшення навантаження від елементів вентиляційної системи;
• труби з ревізією – для огляду і очищення трубопроводу;
• герметик – служить для герметизації стиків. Важливо вибрати матеріал, який може використовуватися при високих температурах.
• оцинкований лист металу;
• конус – для верху трубопроводу. З цією метою можна використовувати термогрибок, вопплер;
• флюгер – захищає від вітру;
• муфти для герметизації;
• кріпильні матеріали.

Правила монтажу

• Якщо трубопровід знаходиться на відстані 1,5 м від коника, він повинен бути вище його як мінімум на 0,5 м.
• Якщо трубопровід знаходиться на відстані 3 м від коника, їх верх може перебувати на одному рівні.
• Якщо трубопровід перебувати на відстані більше 3 м від коника, верх вентиляції може проходити по лінії, проведеної від коника до труби під кутом 10 градусів.
• Якщо біля вашого будинку знаходяться прибудови, димохід повинен бути вище їх.
• Не можна розміщувати димохід з сендвіч-модулів ближче, ніж на 250 мм від горючих матеріалів. Щоб зменшити цю відстань використовуються гільзи з додатковою теплоізоляцією.
• Монтуйте більшу частину труб всередині будинку, щоб зменшити втрати тепла.
• Ізолюйте димохід від інших комунікацій, щоб уникнути аварійних ситуацій.
• Фіксуйте труби за допомогою кронштейна. На кожні 2,2 м використовуйте одне кріплення.
• Не використовуйте горизонтальні елементи довше 1 м.
• Труба, яка першою приєднується до котла або печі, повинна бути звичайною. Не використовуйте сендвіч в цьому випадку.

Монтаж своїми руками

1. Перед монтажем трубопроводу підготуйте патрубок. Він потрібен для проходу вентиляції крізь міжповерхове перекриття. Для цього:
   • Нанесіть на поверхню патрубка суміш базальтової вати і мастики.
   • Теплоизолируем всі частини патрубка, які докладають до перекриття.
2. Вирізаємо в перекритті отвір під трубопровід. Ізолюємо його базальтовою ватою і встановлюємо патрубок.
3. Встановлюйте систему вентиляції знизу вгору.
4. Першу звичайну трубу надіньте на патрубок опалювального приладу. Це не дозволить виходити чадному газу за межі трубопроводу.
5. Першу сендвіч трубу також надіньте на звичайну, а наступні – вже вставляйте всередину попередніх. Це не допустить скупчення вологи у внутрішньому теплоізоляційному шарі.
6. Одночасно з’єднати зовнішній і внутрішній кожух складно. Робіть це поетапно: спочатку стиків внутрішню частину, а потім зовнішню.
7. Всі стики обробіть герметиком і затесніть хомутами. Також прикріпіть трубопровід до стіни за допомогою кронштейна.
8. На середині трубопроводу встановіть трійник для ревізії.
9. Горизонтальний ділянку вентиляції встановіть на 5 см нижче від котла, щоб туди не потрапляла волога.
10. Виводячи трубу через дах, до отвору зсередини будівлі прикріплюється оцинкований сталевий лист, а зовні – дахова оброблення.
11. Після виходу вентиляції назовні встановлюється трійник для збору конденсату.
12. Зверху труби встановіть грибок або конус.
13. У верхній частині димоходу встановіть дефлектор.
14. Після закінчення монтажних робіт зніміть з труб захисну плівку.

Вибір труб

На що звернути увагу при покупці

1. На марку і якість сталі, з якої виготовлена сендвіч-труба внутрішня трубка, так і зовнішня.
2. Який матеріал використаний для теплоізоляції трубопроводу. Він повинен витримувати велику температуру.
3. Якість і вид зварних швів.

Коли і які труби купувати

1. Для котлів на твердому паливі або банної печі:
   • вибирайте сендвіч-труби з сполуками, виконаними лазерним зварюванням;
   • внутрішня трубка повинна бути виготовлена з нержавіючої сталі;
   • зовнішній кожух може виготовлятися з нержавіючої або оцинкованої сталі;
   • звертайте увагу на марки сталі 316 Ti, 321 і 310S для внутрішнього кожуха;
   • товщина металу для труби повинна бути не менше 1 мм
2. Для газових котлів:
   • віддайте перевагу трубам з катаними швами;
   • допустимо, коли внутрішня трубка виготовлена з оцинкованої сталі;
   • товщина металу для труби може бути від 0,5 мм.

Також при виборі труби-сендвіча потрібно правильно підібрати діаметр трубопроводу, залежно від потужності опалювального приладу:

• потужність менше 3,5 кВт – діаметр внутрішнього кожуха більше 80 мм;
• потужність менше 3,5 кВт до 5,2 кВт – діаметр внутрішнього кожуха більше 95 мм;
• при більшій потужності – діаметр внутрішнього кожуха більше 110 мм;

Від виду опалювального приладу буде завісити характеристики сендвіч труби-її діаметр, товщина стінок і тип наповнювача.

Бліц-поради

• Не купуйте матеріали для димоходу з азбесту. Він ненадійний, може зруйнуватися при перепаді температури.
• Іноді виробники в якості утеплювача можуть використовувати поліуретан або керамзит.
• Якщо дах будинку зроблений з матеріалів з низькою вогнестійкістю, до димоходу повинен бути вмонтований іскрогасник.
• Не можна використовувати у вентиляційній системі при опаленні газом флюгер і грибок.
• Близько дерев’яних елементів конструкцій, використовуйте додатковий шар термоізоляції.
• На ділянці трубопроводу, який проходить через перекриття, забороняється робити з’єднувальні вузли.
• Трубопровід не повинен стикатися з перекриттям.
• Вибирайте дахову оброблення залежно від ухилу даху.
• Щоб здешевити установку димоходу з сендвіч-модулів ретельно продумайте конструкцію вентиляційної системи.
• Не допускайте дотик димоходу до електропроводки, газопроводі або інших комунікацій.
