Установка і підключення бойлера до водопроводу в квартирі своїми руками

Установка водонагрівача своїми руками в житловому будинку при відсутності мінімальних знань в сантехнічній області і навичок роботи з електроінструментом — досить ризиковане заняття. У випадку помилки ваші сусіди знизу нарешті зроблять довгоочікуваний ремонт у всій квартирі за ваш рахунок, а якщо «пощастить», до них приєднаються і інші по стояку. Не настільки екстремальні спроби встановити бойлер в приватному будинку, можна заощадити на оплаті праці фахівців і придбати корисні навички роботи сантехніка. При дотриманні інструкції від виробника і точного технологічного процесу установки, проблем з підключенням водонагрівача своїми руками і отриманням гарячого водопостачання виникнути не повинно.

Види застосовуваних в побуті бойлерів

Сучасні бойлери, використовувані в побуті, бувають двох типів, що відрізняються один від одного принципом підігріву води:

  • Накопичувальні. Надходить вода накопичується у великій ємності між водонагрівачем і баком, де відбувається її підігрів тенами. Такий метод дозволяє підтримувати задану температуру води, накопичувальний бак подібних пристроїв може мати ємність від 10 до 1000 л.
  • Проточний. Принцип роботи проточного водонагрівача полягають в протіканні використовуваної води через нагрівальні елементи. Вода повинна нагрітися за короткий час, тому потужність тенів проточного нагрівача дуже висока, а об’єм використаної води необмежений — це дозволяє підтримувати постійне водопостачання.

Схема підключення водонагрівача до водопроводу

Схема підключення накопичувального нагрівача до водопроводу досить проста і складається з декількох елементів:

  • Два запірних водопровідних крана, що перекривають подачу холодної і нагрітої в бойлері води в квартиру.
  • Зворотний запобіжний клапан — один з найважливіших елементів, що запобігають вихід з ладу бойлера в разі відключення холодної води.
  • Зливний вентиль — призначений для відведення води з бака-накопичувача. Обов’язкова установка вище зворотного клапана, в іншому випадку звільнити бойлер від води не вийде.
  • Два запірних крана в системі подачі холодної води в бойлер і виведення з нього гарячою. Їх включають на початку роботи бойлера, і закривають, якщо нагрівання не використовується.
Вас зацікавить:  Варіанти обладнання для підігріву води в басейні і порядок монтажу

750px” />

Схема підключення бойлера до водопроводу і електромережі на прикладі установки бойлера Атмор.

Вибір місця установки бойлера

В залежності від розмірів бойлера, установка водонагрівача може здійснюватися двома способами: кріпленням до стіни або установкою на ніжки на підлогу. Для вибору місця розташування накопичувального водонагрівача необхідно дотримуватися таких умов:

  • При використанні різновиду бойлера з газовим підігрівом води (колонки), він повинен розташовуватися на відстані не більше двох — трьох метрів від вихідного отвору вентиля газопроводу в приміщенні з хорошою циркуляцією повітря.
  • У разі великого обсягу (близько 100 л.) накопичувального бака до бойлера підійде кріплення до несучої стіни на будь-якій зручній висоті.
  • Якщо кухня і ванна кімната віддалені один від одного на велику відстань, нагрівач бажано встановити на однаковому видаленні від них. В цьому випадку вода на буде остигати в занадто довгих трубах.
  • Бойлер можна встановлювати на будь-яку висоту, обмеження може бути тільки в разі дуже низького тиску у водопровідній системі.
  • Розміщення бойлера має забезпечити вільний і зручний доступ до нього для профілактичних робіт і ремонту.

750px” />

Гозизонтальная установка бойлера над унітазом, бойлер повинен бути доступний для обслуговування.

Інструменти для монтажу бойлера та витратні матеріали

Залежно від конструктивних особливостей, для установки нагрівача може знадобитися різний набір будівельного інструменту, але основним є:

  • будівельний перфоратор або дриль з функцією удару і комплектом свердел для ударної отворів перфорації;
  • гострозубці, плоскогубці;
  • гайкові або розвідний ключі;
  • рулетка або лінійка;
  • два види викруток: пряма і хрестоподібна.

Крім інструменту, при монтажі бойлерної системи можуть знадобитися деякі матеріали:

  • кріпильні елементи для навішування бройлера на стіну: кронштейни, анкера, дюбеля;
  • сантехнічна арматура — трійники, фітинги, зворотний клапан, запірні крани;
  • гнучкі шланги для підключення бойлера до системи холодного водопостачання і виведення з нього гарячої води;
  • гідроізоляційні матеріали — лляна пакля, спеціальні пасти, ущільнювальні стрічки;
  • водопровідні труби можуть знадобитися при нарощуванні труб водопровідної системи або монтажі обвідної лінії.

Розпакування та підготовка водонагрівача до монтажу

Перед роботою по монтажу водогрійного бойлера необхідно перевірити його цілісність після розпакування і в першу чергу ознайомитися з інструкцією.

водопроводу в квартирі своїми руками” width=”750″ height=”422″ sizes=”(max-width: 750px) 100vw, 750px” />

Підготовка водонагрівача до установки на стіну і підключення до комунікацій.

У багатьох випадках, щоб не робити додаткові розетки, бойлер прямо підключається до щитка, який знаходиться від нього на досить великій відстані. В цьому випадку для надійного з’єднання необхідно зняти короткий провід від бойлера і замінити його більш довгим.

Перед монтажем слід приєднати через патрубок водонагрівача необхідні елементи: запірний вентиль, зливний вентиль і запобіжний клапан.

Монтаж бойлера на стіну

При монтажі водонагрівача на стіну в першу чергу необхідно зробити розмітку, для цього може знадобитися допомога ще однієї людини, яка буде тримати бройлер біля стіни. У разі кріплення на анкери у вигляді гака для зручності навішування необхідно встановити зазор між стелею і верхньою частиною бойлера близько 10 див.

Установка и подключение бойлера к водопроводу в квартире своими руками

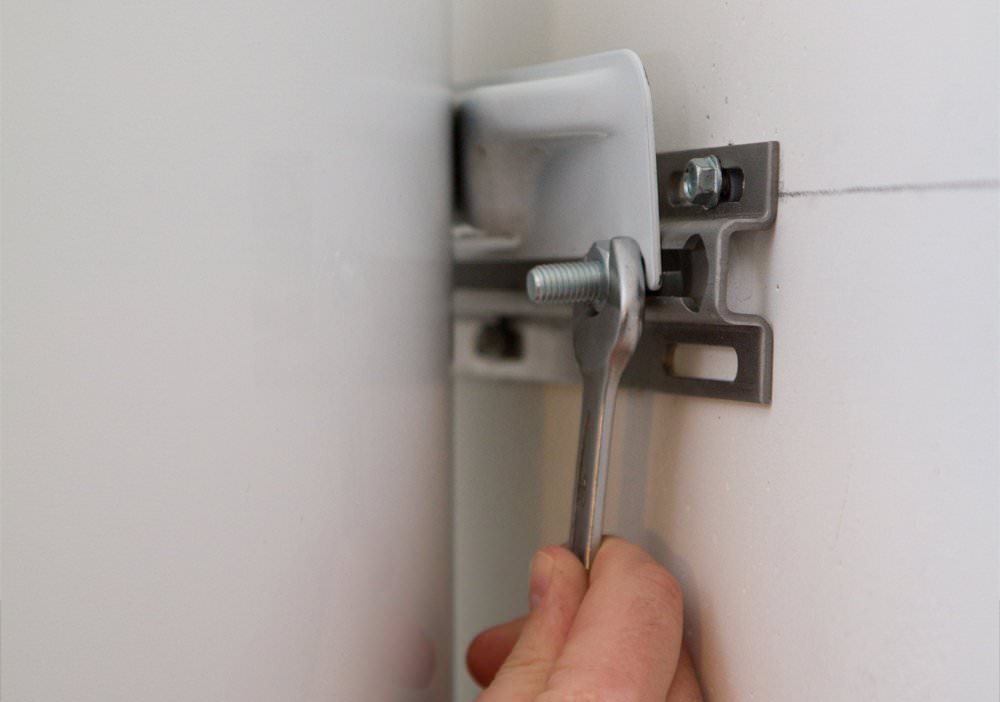

Монтаж водонагрівача на кронштейни на стіні, після чого проводиться регулювання за допомогою гвинтів кріплення.

  • у зазначених місцях ударним перфоратором висвердлюються отвори необхідного діаметру, забиваються дюбеля;
  • у них закручуються або забиваються різьбові або крюкоподібні анкерні болти для кріплення нагрівача води;
  • бойлер прикладається до стіни, через його вушка пропускаються анкерні болти, у разі необхідності проводиться фіксація на стіні за допомогою гайок.

Врізка бойлера у водопровідну систему

Для підключення бойлера до водопроводу необхідно вмонтувати в магістраль трійник для підведення води. Залежно від типу труб, монтаж відбувається різними способами.

Врізка в металопластикові труби. Для цього перекривається загальний вентиль подачі води і труба розрізається, на її кінці накручуються спеціальні металеві фітинги та на патрубок монтується трійник, до якого підключається гнучкий шланг для подачі води в бойлер. При проведенні робіт з металопластиковими трубами потрібне використання спеціального інструменту-прес-кліщів, за допомогою яких вставлений в трійник металопластиковий кінець труби обжимається.

Врізка в поліпропіленову трубу. З водопровідної лінії вирізається сегмент, вільні кінці труб нагріваються і на них монтується трійник. В цьому випадку також необхідне використання спеціального інструменту-паяльника, який виробляє нагрів трійника і труб.

Врізка в металеву трубу. Можна використовувати зварене з’єднання, але такі роботи дороги, вимагають наявності спеціального обладнання і навичок кваліфікованого зварника. Найчастіше врізка проводиться більш простим способом: вирізається фрагмент труби і на її вільні кінці за допомогою плашки нарізається різьба, далі на патрубок через різьбове з’єднання монтується перехідною трійник.

Ще більш простий спосіб — закріплення на трубі спеціального хомута з відведенням (вампір). Для цього місце монтажу захищається і в трубі просвердлюється отвір, далі через гумову прокладку на трубу за допомогою чотирьох болтів встановлюється муфта-вампір, до неї підключається гнучкий шланг для подачі води до бойлера через запірний кран.

750px” />

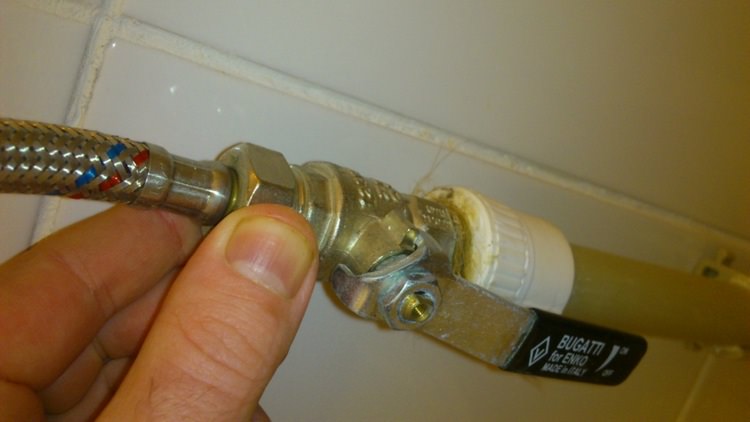

Підключення бойлера до водопроводу здійснюється гнучкими шлангами.

Слід бути дуже обережним при виборі діаметра висвердлюваного отвору — дуже маленьке забитися брудом, а велика зменшить міцність труби і збільшить шанс протікання.

Розводка труб від водонагрівача

Встановлені у водопровідну магістраль трійники з’єднуються з бойлером за допомогою гнучких водопровідних шлангів. У разі, якщо бойлер знаходиться далеко від місця врізки, можна додатково використовувати відрізки водопровідних труб — це дозволить збільшити міцність з’єднання.

Схеми підключення водонагрівача до електромережі

Для роботи електричний бойлер підключається до електричної мережі 220 В із заземленням. Зробити це можна різними способами: через силовий кабель, приєднаний безпосередньо до електричного щитка або через вилку до розетки.

Кабель

Водонагрівальні тени бойлерів мають досить високу потужність, тому для їх підключення рекомендується використовувати трижильний кабель з перерізом 2 — 2,5 мм. кв., який підключається безпосередньо до щитка. Потужність водонагрівача зазвичай не перевищує 1 — 3 кВт. для монтажу і підключення більшості бойлерів підійдуть поширені види трьохжильних мідних кабелів марки ВВГ 3х2,5-380, ППВ 3х2,5-380.

Розетка

У разі, якщо бойлер розташований у ванній кімнаті і в ній встановлена пральна машина, можна скористатися її розеткою за умови, що вона встановлена з дотриманням необхідних правил і вимагає від окремої лінії. Необхідно переконатися, що розетка розрахована на необхідний струм (величина вказується на корпусі, достатньо 16 А.), в іншому випадку вона буде перегріватися і може вийти з ладу.

Якщо в квартирі відсутня така розетка, необхідно відшукати в розподільній коробці вільну лінію і підключитися до неї. Неспеціалісту це складно зробити без допомоги електриків, вона може знадобитися і в тому випадку, якщо для підключення бойлера доведеться проводити окрему лінію проводки.

Пристрої захисту — УЗО і автомати

Пристрій захисного відключення забезпечує надійне пропускання струму без помилкових спрацьовувань, включення — відключення споживачів від напруги і блокує подачу електроенергії на контрольний ланцюг в наступних ситуаціях:

  • пробої ізоляції струмоведучих елементів і торканні їх із заземленими частинами бойлера;
  • проходження струму через тіло людини при торканні знаходиться під напругою корпусу водонагрівача;
  • скачках або перепадах напруги.

УЗО при використанні в квартирі монтується в самому щитку, в заміських будинках їх можна розміщувати недалеко від бойлера, зазвичай встановлюється тип АС з номінальним струмом 16 або 25 А.

УЗО не може самостійно відключати проходять через нього струми, тому завжди працює в комплекті з автоматичним вимикачем, що виконує ці функції. Запобіжний прилад, що об’єднує в собі обидва цих пристрої, називається диференціальним автоматом.

Укладення

Установка бойлера і його підключення до водопровідної лінії і джерела електроенергії не є надскладним завданням, що вимагає спеціальних знань і навичок. Єдиний етап при виконанні робіт, де знадобиться спеціальний інструмент і допомога фахівця — врізка трійника у водопровідну систему з пластикових труб. Ця робота не дуже складна і не займе багато часу, а витрати на оплату праці фахівця несумірні з ризиком зробити ремонт квартир сусідам знизу.
