Встановлюємо електролічильник в квартирі своїми руками

Електричний лічильник можливо встановити самостійно, знаючи певні правила і монтажну схему розводки. Виконуючи необхідні операції по інсталяції однофазного приладу, потрібно дотримуватися наступних рекомендацій:

• дотримання мінімального рівня вологості і температурного режиму — 0…+40°C;
• проведення маніпуляцій по додатковому утепленню приміщення, якщо спостерігаються негативні температури;
• фіксація електролічильника здійснюється на щитках з дерева, пластика, металу;
• пристрій поміщається в спеціально пристосованих місцях – релейний відсік, щитки, шафи, панелі.

Необхідно закріплювати обладнання на відстані 80 – 170 см від рівня підлоги, під нахилом 1°, щоб уникнути похибки в свідченнях, що генеруються індукційними пристроями. Потрібно встановити автоматичні вимикачі, що дозволяють вільно здійснювати обслуговування та ремонт обладнання.

1200px” / >

Встановлюємо електролічильник самі

Склад інсталяційного комплекту

Починають установку однофазного електролічильника своїми руками з компонування основних елементів:

• розводка;
• DIN-рейка;
• контактна пластина – виготовляється з міді і сприяє приєднанню 10-ти кабелів;
• нержавіючі самонарізні гвинти;
• лічильник електрики.

Додатково отримуються коробки з дерева або пластику, службовці вмістилищем компонентів системи і автоматичні вимикачі. Потрібно трижильний кабель, що має діаметр не менше 3-х міліметрів.

Установка автоматичного захисного вимикаючого пристрою

Дотримуючись, правил експлуатації обладнання, перед монтажем лічильника проводиться кріплення відключає захисного пристосування, у вигляді автоматичної двополюсної системи.

Функціональність і пломбування автомата

Виріб відповідає за виконання ряду функцій:

• захист основного обладнання — запобігають короткочасні замикання, попереджаються загоряння з-за надмірного навантаження;
• спрощення процедури експлуатації системи;
• контроль над рівнем дозволеної потужності.

Оптимальним місцем монтажу автоматичного вимикача вважається внутрішній електричний щиток, але допустимо кріплення компонента на зовнішньому боксі, що знаходиться за межами житлової площі.

Увага! Вибір місця установки залежить від можливостей наглядового органу в плані пломбування обладнання. Якщо операцію провести не можна, то фіксація проводиться зовні. Коли є свинцеві пломби і спеціалізовані наклейки, приклеюються до гвинтів, автомат встановлюється в приміщенні.

917px” />

Вибираємо місце для лічильника

Порядок проведення монтажних робіт

Підключення захисного відключається проводитися з використанням кабелів ВВГнгП, мають трехжильную структуру і перетин 2,5 мм. Провід володіє подвійним ізоляційним шаром, представленим зовнішньої загальної обмоткою і внутрішніми різнокольоровими елементами. Підключення здійснюється за кольорами:

• заземлення – зелена, жовта смуга;
• нуль – синій кабель;
• фаза-чорний провід.

Треба з’єднати нуль з фазою з клемою, а заземлення провести окремо на прохідний елемент. Видаливши перший ізоляційний шар, відміряють необхідну довжину, відрізаючи зайвий залишок. Відрізавши другу частину оболонки з нуля і фази, виконують відкручування контактних гвинтів, вставляючи кабелі в автоматичний пристрій. Нуль підключається з лівого боку, а фаза праворуч. Ідентично приєднуються відходять кабелі.

Вставивши проводку, треба надійно затягнути гвинти, перевіривши окремо дроти, розгойдуючи їх в різні боки і витягаючи вгору, перевіряючи на предмет рухливості контакту. Оскільки установка своїми руками проводиться із застосуванням трьохжильних кабелів, треба крім нуля з фазою подбати про заземлення.

Заборонено виконувати заземлення за допомогою захисного відключає пристрою. Використовуватися з зазначеною метою рекомендується прохідний контакт, з’єднаний зі сталевою шиною, що забезпечує проходження проводу до кінцевої точки.

Не забуваємо про заземлення

Коли прохідний контакт відсутній, вдаються до стандартного скручування відходять і проходять жив, надійно з’єднавши їх за допомогою плоскогубців. Монтаж контактів здійснюється за допомогою замикання рейки, з попереднім усуненням зайвої ізоляції.

Якщо операція виконана правильно, то в момент спрацьовування пристрою напруга залишиться виключно у верхніх контактах, відповідно до схеми. Відбудеться повний розрив з мережею контактів розташованих знизу. Кабелі, що відходять, що йдуть до електрообладнання, що експлуатується в будинку, приєднуються з попереднім видаленням зовнішньої ізоляції.

Установка однофазного електричного лічильника

Монтажні роботи проводяться в наступній послідовності:

• експериментальне розміщення компонентів системи в щитку – перевіряється правильність розташування, Сумісність елементів і зручність подальшого обслуговування;
• виконується розмітка, що дозволяє визначити місце монтажу лічильника і DIN-рейки, з подальшим закріпленням елементів;
• автоматика клацанням закріплюється на рейці.

Провівши підготовчі заходи, приступають до виконання розводки своїми руками, слідуючи чіткій схемі.

Схема монтажу обладнання

Спочатку виводять фазу на автомати, встановленого в будинку електрообладнання та приладів.

Увага! Забезпечується запобігання перепадів напруги, викликаних надмірними перевантаженнями в мережі.

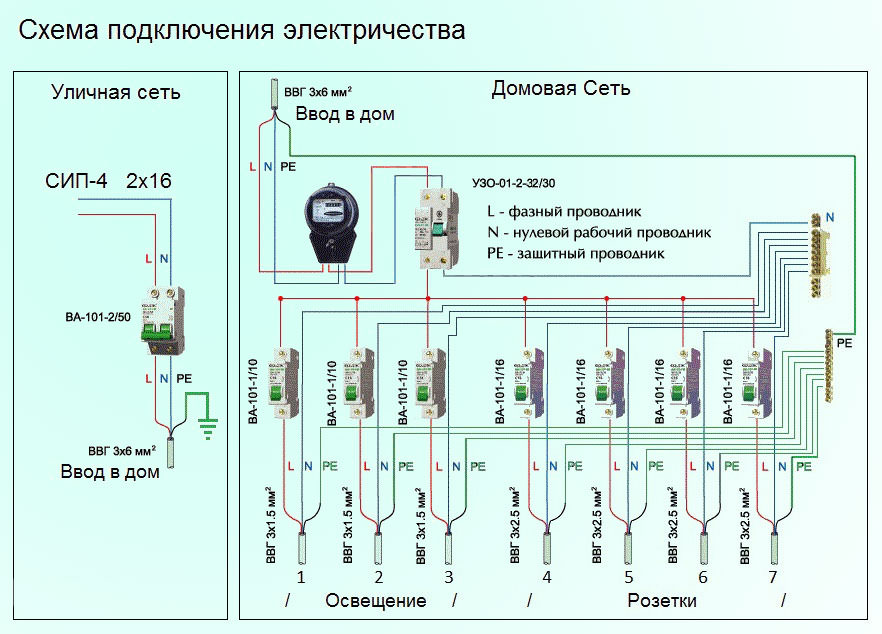

схема підключення електропроводки

Підключення фази

Потрібно знайти фазу і, розрізавши кабельну оболонку витягти дроти з коричневою і червоною пігментацією. Треба відміряти відрізок, зачистивши 20 мм і зробити з’єднання з клемою, за допомогою фіксації спеціальними кріпленнями.

Дроти простягаються в горизонтальній або вертикальній площині. Заборонено прокладати кабель в діагональному напрямку.

Необхідно зачистити фідер на відстані 10 мм і зробити перемички П-подібної форми, підключивши автомати до системи, попередньо виконавши зачистку закінчень.

Заборонено укладати дроти внахлест, щоб уникнути перегріву в місцях зіткнення.

Під’єднання нуля

Підключивши фазу, приступають до виведення нуля, використовуючи кабелі будь-якого забарвлення. Відмірявши, необхідну відстань від пластини з міді до лічильника, виконують зачистку клеми, вибираючи 4-ю зліва або першу праворуч. Видаливши ізоляцію з нульових фідерів, виконують двостороннє підключення.

Закріплення щитка відбувається на стінці, слідом за підключенням лічильника. Попередньо обраний ділянку позначається, з подальшим висвердлюванням отворів, необхідного діаметра. Короб прикручується за допомогою самонарізних гвинтів.

Установка заземлення

Коли розводка проведена, починається установка заземлення. Якщо використовуються металеві щити, то робота виконується за стандартною схемою:

• лічильник;
• щитова коробка;
• контактна пластина.

Увага! Працюючи з елементами, що не проводять струм, робіть заземлення безпосередньо на пластину з міді.

Монтаж трифазного обладнання своїми руками

Підключення обладнання до мережі виконується з дозволу наглядових органів, що здійснюють ретельну перевірку з подальшим пломбуванням. Подібні вимоги пред’являються в умовах підвищеного споживання електричної енергії на рівні, що перевищує 10 кВт. Якщо установка своїми руками проводиться в будинку, то використовується однофазне обладнання, а в квартирах користуються трифазними лічильниками, що видають 220/380 В.

Монтуємо трифазне обладнання

Застосування подібних пристроїв, дозволяє убезпечити електроприлади від різких перепадів напруги, продовжуючи експлуатаційний термін обладнання, знижуючи ймовірність перегорання. Підключення трифазних систем виконується побічно і безпосередньо. Якщо є трансформатор, а мережа характеризується надмірними перевантаженнями, то монтують за непрямою схемою.

Схема виконання монтажних робіт

Виконується установка трифазного обладнання в спеціалізованих щитках, оснащених кріпленням з трьома гвинтами і платформою. Кріплення здійснюється за аналогією з однофазними системами. Відмінність полягає в застосовуваної схеми, побудованої на основі конструкції живильного проводу, що включає 3-и фази, нуль і заземлюючий 5-ий провідник. Працюють за наступною технологією:

• виконується заклад кабелю в щитову коробку;
• здійснюється підключення фази жовтого кольору до первинного контакту;
• проводиться з’єднання зеленої фази до 3-йому контакту;
• червона фаза з’єднується з 5-им контактом.

Увага! Допущення помилки призведе не коректній роботі пристрою. Перевірку і діагностику потрібно проводити після підключення кожної фази.

Виведення електрики до приладів робиться з декількох контактів: 2, 4, 6. Підведення нуля передбачено до 7-го і 8-го контакту. Потрібно зафіксувати заземлюючий провідник на шині, одночасно зв’язавши нуль з землею, щоб уникнути надлишкового мережевого перенапруги.

Правильно виконавши установку трифазного електричного лічильника при ремонті своїми руками, необхідно провести його підключення, із залученням наглядових органів. Необхідно виконати пломбування елементів системи, змонтованих всередині приміщень. Фахівці перевірять правильність з’єднання проводів і надійність роботи обладнання в цілому. Дотримуючись наведеної інструкції, можливо, самостійно виконати всі операції з високим рівнем точності. Електролічильник — це те, що можна встановити самостійно. Потрібно пам’ятати про безпеку, працюючи з електроприладами, і уважно ставитися до мережевої напруги.
