Як провести монтаж підйомних гаражних воріт?

Безперервне вдосконалення автотехніки змушує її власників звернути увагу на комфорт власного гаража. Тому на зміну традиційним розпашним воротам прийшли більш зручні і компактні підйомні конструкції.

Вони настільки прості в експлуатації, що навіть при відсутності автоматичного приводу управління відкриваються без особливих зусиль. З вибором конструкції треба визначитися при проектуванні гаража (чи реконструкції), оскільки їх розмір залежить від розміру приміщення та габаритів автомобіля. Можна замовити такі ворота в спеціалізованій компанії, хоча при вмінні працювати не тільки руками, але і головою можна зробити їх самостійно і заощадити гроші.

Переваги та недоліки

Конструкція таких воріт складається з цілісного полотна (стулка), яке повністю закриває весь отвір. Важільно-шарнірний механізм забезпечує його підняття і укладання паралельно стелі уздовж укріплених на ньому напрямних.

Така схема має багато переваг:

  • Ворота істотно економлять простір в гаражі і зовні, що робить заїзд і виїзд максимально зручним.
  • Монтаж цілком може виконати сам господар при наявності мінімального набору інструментів.
  • Нескладна система автоматичного відкриття/закриття.
  • Відкриття воріт не вимагає прибирання снігу.
  • В полотно можна вбудувати хвіртку або віконце.
  • Можна виконати зовнішню обробку декоративним матеріалом або накладними елементами.

При експлуатації таких воріт в зимовий період можливе утворення криги через великих тепловтрат. Тому слід звернути увагу на утеплення периметра отвору і самого полотна.

Варто також звернути увагу на низьку стійкість до злому. І цю проблему можна попередити, встановивши сучасну охоронну сигналізацію, наприклад, з GSM-модулем. Однак, незважаючи на всі ці недоліки, дані ворота неймовірно зручні і ергономічні.

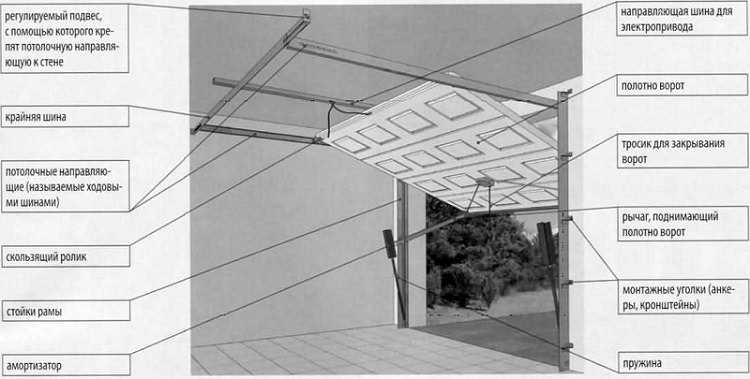

Пристрій конструкції

У більшості випадків ворота складаються з наступних частин:

  • Каркас-опорна (несуча) частина воріт.
  • Підйомна стулка, укладена в сталеву раму.
  • Вузол поворотної пружини – для ручного відкриття (закриття).
  • Механізм переміщення стулки.
Вас зацікавить:  Характеристики та переваги композитної арматури – відгук про застосування

Стулка є цілісною і при відкритті повертається на 90 градусів за допомогою важільно-шарнірного механізму. Це найпростіша конструкція для саморобних воріт.

Как провести монтаж подъемных гаражных ворот?

Вибираємо матеріал

Не варто виготовляти стулку з дерев’яного масиву, це може привести до заклинювання в результаті набухання дерева під впливом вологого повітря, конденсату в холодний період і до того ж збільшує вагу. Кращим матеріалом стане профнастил, сендвіч-панелі або оцинковані сталеві листи. Для утеплення внутрішнього простору стулки його можна заповнити пінополістиролом, базальтовою ватою і ін.

Для додання привабливого вигляду поверхню полотна варто облицювати пластиковими панелями.

Важливим елементом є механізм переміщення стулки. Кращий шарнірно-важільний механізм, що складається з двох важелів, які за допомогою шарнірів рухаються по напрямних, тягнучи за собою ворота.

Більш простий варіант – застосування противаги. Він підвішується на трос через систему блоків і переміщує стулку. Незважаючи на простоту конструкції, такий механізм більш матеріаломісткий і буде потрібно додаткове посилення металевим профілем рами воріт.

На вибір матеріалу і механізму в першу чергу впливає бюджет проекту і особиста перевага господаря гаража.

Підготовка креслення

Для якісного виготовлення конструкції обов’язково потрібен креслення, який виконують ще на етапі проектування самого гаража. При виконанні проекту треба враховувати, що мінімальна ширина воріт дорівнює ширині автомобіля плюс 0,6 м для забезпечення безпечного заїзду.

Мінімальну висоту також визначає висота транспортного засобу плюс достатній простір для вільного підйому полотна (близько 0,5 м). Глибина гаража повинна бути не менше висоти воріт. Якщо конструкція буде обладнана автоматикою, то буде потрібно збільшити висоту до 1,0 м.

Как провести монтаж подъемных гаражных ворот?

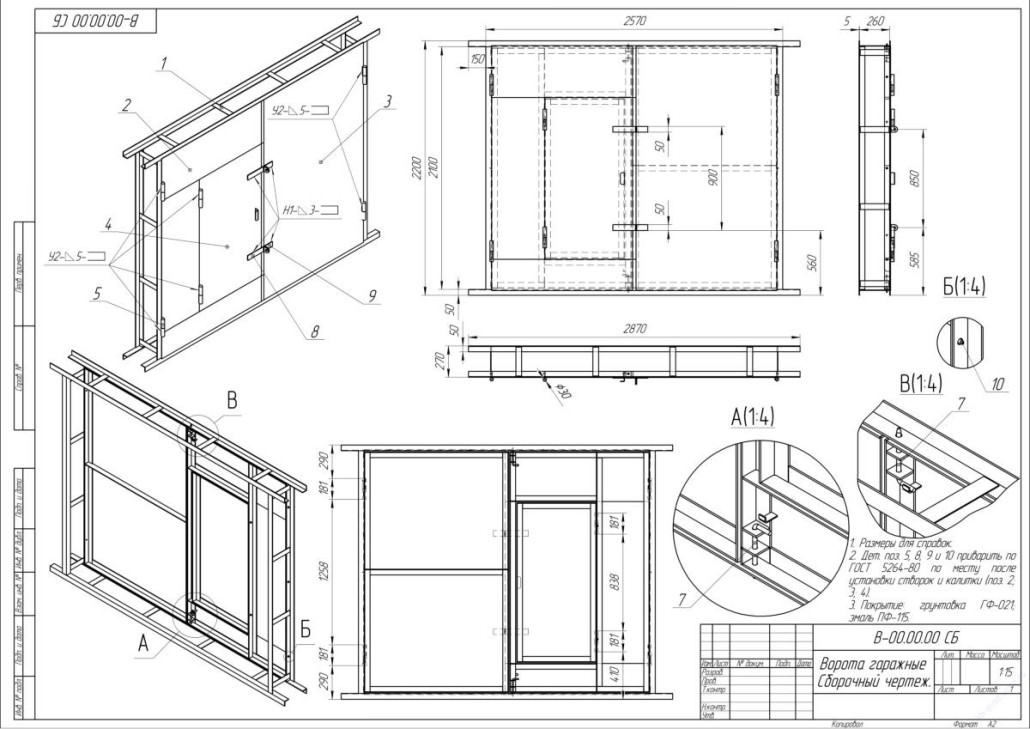

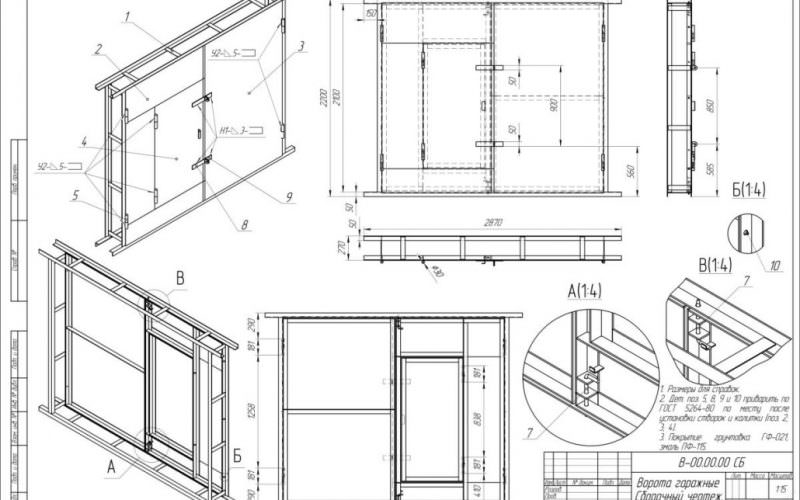

Креслення для виготовлення полотна

Необхідні інструменти та комплектуючі

Для будівництва будуть потрібні:

  • Рулетка і будівельний рівень.
  • Перфоратор і електродриль з набором свердел.
  • Зварювальний апарат і болгарка.
  • Набір гайкових ключів, викруток та ін.

Фурнітура для підйомних воріт складається з двох роликових кареток, оцинкованих напрямних довжиною 5-7 м, верхніх підтримуючих роликів, верхніх і нижніх уловлювачів і заглушок для торців направляючих. Варто придбати повністю укомплектований заводський набір.

Багато хто вважає, що досить тільки роликів і напрямних. Це призведе до того, що все одно доведеться самому робити відсутні комплектуючі, і вийде дорожче.

Як встановити відкатні ворота з електроприводом своїми руками — дивіться в цій статті.

Порядок і нюанси виготовлення воріт з профільної труби ви знайдете тут.

Порядок монтажу

Установка починається після придбання всього необхідного матеріалу. Безпосередньо роботи виконують в наступній послідовності:

  1. Перевірка горизонтальних і вертикальних поверхонь отвору будівельним рівнем. Не допускається перекіс площин, простіше кажучи, отвір повинен бути горизонтально розташованим правильним прямокутником.
  2. Перевіривши площині отвору і переконавшись в їх правильній геометрії, потрібно виконати монтаж П-подібної рами (короба) зі сталевих або дерев’яних брусів.
  3. На зібрану стулку і раму по периметру кріпляться зовнішні гумові ущільнювачі.
  4. Монтаж направляючих і роликів на стелі гаража.
  5. Далі потрібно встановити стулку в отвір і з’єднати її з роликами.
  6. Встановити важільно-шарнірний механізм і перевірити наявність вільного ходу.
  7. Під’єднати зворотні пружини (противагу).
  8. Обштукатурити і пофарбувати поверхні.
  9. Встановити замок.

Як вибрати автоматику?

При виборі автоматики кожен хоче, щоб вона була гарна і надійна, наприклад, італійська, німецька і т. д. Звичайно, це відмінна техніка, але коштує вона аж ніяк не дешево, сервіс скрутний, так і представлена вона на ринку всього декількома брендами.

На вітчизняному ринку можна придбати недорогу і якісну автоматику відомих китайських виробників, наприклад, AN-Motors, Doorhan. Слід уважно вивчити набір функцій, які забезпечує обраний тип приводу. Це може бути дистанційне керування замком, працездатність у вашій кліматичній зоні, можливість сервісного обслуговування та ін

Основою автоматики є електричний привід з виконавчим механізмом. Живиться він від електричної мережі з робочою напругою 220 В. Установку краще довірити професіоналам, часто це передбачено гарантійними зобов’язаннями.

Поради по установці

  • Зверніть особливу увагу на матеріал напрямних, метал повинен бути достатньої товщини, щоб впоратися з вагою дверного полотна.
  • Будьте особливо акуратні з роликами, так як серед всіх елементів конструкції вони захищені менше інших. Від надійності монтажу направляючих і роликів залежить безпека вашого автомобіля.
  • Чим більше роликів – тим надійніше конструкція.

Відеоматеріал про порядок виконання робіт

На відео ви можете подивитися розповідь про виготовлення саморобних воріт своїми руками:
