Як самостійно зробити ґрунтовий теплообмінник

Використання грунтового теплообмінника все частіше зустрічається в приватних будинках в якості примусової вентиляції. Це вигідна альтернатива, яку можна зробити своїми руками. Види грунтових теплообмінників, їх принцип роботи, а також інструкція з виготовлення – все це викладено в статті.

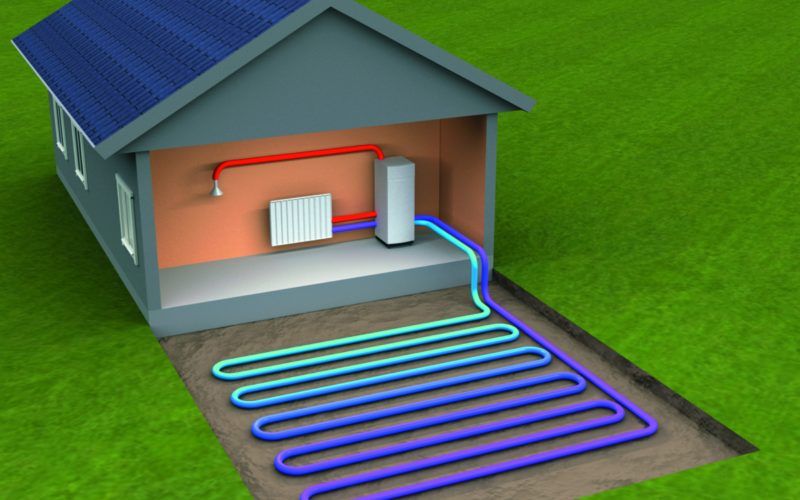

Теплообмін повітря в цій системі більш ефективний, але вимагає витрати коштів і часу. Для виготовлення грунтового теплообмінника, необхідно укласти в траншею трубопровід. Зазвичай загальна довжина труб становить від 15 до 50 метрів, в залежності від можливості і площі. В конструкції можуть бути повороти труб, так як вони майже не впливають на рухи повітря в системі. Укладаючи трубопровід, потрібно розуміти, що чим він довший, тим ефективніше буде відбуватися обмін тепла. Але при підвищенні довжини буде виростати аеродинамічний опір.


Для ефективного охолодження (або нагрівання), повинна бути велика довжина трубопроводу в теплообміннику. Якщо територія ділянки дозволяє, то можна укласти навколо нього одну трубу. Якщо ж площа обмежена, тоді виходом з положення буде паралельна укладання. Діаметр трубопроводу повинен бути в діапазоні від 200 до 250 міліметрів.

Поліпропіленові труби будуть відмінним вибором для системи. Щоб забезпечити кращу теплопровідність, потрібно використовувати трубопровід з великою поверхнею і меншою товщиною стінок. Як варіант – гофрований матеріал. Тоді тепло не залишатиметься в грунтовій системі. Укладання в траншеї вимагає ухил 2%, незалежно від сторін. Ухил буде служити для стоку конденсату, що з’являється при охолодженні зовнішнього повітря в жарку погоду.

Видалення конденсату відбувається за рахунок отвору, який створюється на нижній позначці труби. Сток рідини здійснюватися через дренажний колодязь, в каналізацію або прямо в землю. Якщо на ділянці низький рівень грунтових вод, то необхідно виготовити піщану подушку. Кінець труби, який буде стояти на ділянці, повинен бути обладнаний фільтром. Також кінець потрібно встановити вище рівня снігу, який зазвичай випадає.

Якщо в регіоні сніг є рідкісним гостем, то висота виступаючої труби не повинна бути менше 1.5 метра. Це робиться для захисту від радону-радіоактивного ґрунтового газу, якого найбільше біля поверхні. На кінець труби встановлюється повітрозабірник. Він оснащується фільтром і міцною металевою сіткою. В трубу не повинні потрапляти опади, листя, гризуни, птахи або комахи. При наявності можливості, повітрозабірник потрібно поставити якнайдалі від джерел забруднення або запахів, допустимий мінімум-10 метрів.

 схема-ґрунтовий безканальний теплообмінник

Бесканальный ґрунтовий теплообмінник передбачає виготовлення котловану з довжиною близько 3-4 метрів і глибиною на 80 сантиметром. Котлован наповнюється шаром гравію, а зверху покривається пінобетонним покриттям. Ця конструкція дозволяє отримати температуру всередині спеціального шару, яка не буде відрізнятися від температури в грунті на глибині 5 метрів. Після виготовлення котловану, з нього потрібно вивести трубу для надходження свіжого повітря.

Виготовляється цей патрубок за такою ж схемою, як і в трубному теплообміннику. Ще одна труба повинна йти від спеціальної шару до вентиляційної системи приміщень. За простою схемою повітря починає циркулювати. Він не тільки зволожується, але і очищається. Плюс конструкції – це підвищена фільтрація. Мінус-більш низька ефективність, ніж в трубній системі.

Підсумок

Виготовити повітряний грунтовий теплообмінник досить дешево. Найбільше його робота помітна в зимовий час, насичене морозами. З охолодженням система справляється менш ефективно. Кондиціонер буде набагато ефективніше, ніж грунтова система обміну. Але плюс теплообмінної системи полягає в дешевизні її установки і подальшої експлуатації. Витрачатися буде тільки електроенергія на роботу вентилятора.
