Як вибрати надійний спосіб розводки електрики

На сьогоднішній день, напевно, не знайдеться жодної цивілізованої людини в світі, яка здатна обходитися без електрики вдома і на роботі. Посудіть самі, який сучасний пристрій, яким ми користуємося в повсякденному житті, здатне працювати автономно довгий час без підзарядки? Чи довго ви протягнете без того самого холодильника, який без підключення до струму ніяк не буде працювати? А як же Електрика доходить до наших з вами розеток зі стовпів, хто-небудь коли-небудь замислювався? Щоб у вашому будинку працювали всі електроприлади, вам необхідна розводка електрики в квартирі.

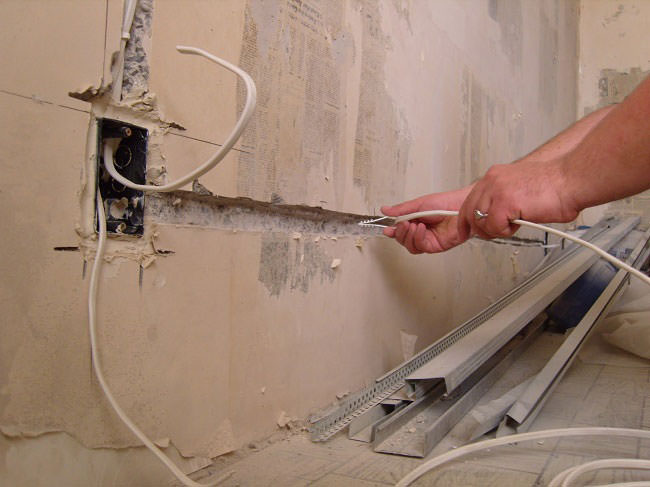

Розводка електрики в квартирі – складний процес, але його можна здолати

Як же здійснювалася розводка електрики раніше

На початку епохи електрики, тільки коли люди починали користуватися всіма перевагами даної розробки і проведення струму в кожен дім стала доступною широкому загалу, було багато випадків коротких замикань або перевантаження системи. Це було пояснено тим, що тогочасні майстри проводили в будинок два дроти, після чого скручували їх в одній коробці з проводами від розеток. Такий спосіб подачі електрики широкій публіці був дуже ненадійним, і виникло питання про удосконалення цього процесу шляхом розробки системи розводки електропроводки в квартирі і будинку.

У радянські роки йшла масштабна забудова, коли в рік на ринок надходило близько 110 млн квадратних метрів житла, розводка електрики в квартирі була досить простою і зручною. Введення струму в житло здійснювався через алюмінієвий провід з одним кулею ізоляції, який входив на вступної пакетник. У випадках, коли в квартирі повинна була бути в подальшому електроплита, ввідні проводу мали переріз 4 кв. мм. Але якщо плита передбачалася газова, то в більшості задовольнялися 2,5 кв. мм На сьогоднішній день це досить-таки мало.

Відео про те, як зробити розводку електрики вдома

Наступними після пакетика введення на шляху фазного проводу стояли вхідні затискачі автоматичних вимикачів, а нульовий провід підключався до робочої нульової шини. Входи автоматів з’єднувалися між собою перемичками і з них виходили фазні групові дроти, які спільно з відповідними нульовими проводами були розподілені за окремими групами. Тобто на ті кімнати, де використовується струм, що підводиться даними проводами. Така схема розводки електрики і в наш час зустрічається досить часто, хоч і не є безпечною згідно сучасним стандартам електропроводки. Перетин алюмінієвих проводів менше 16 кв. мм за стандартами забороняється, як і їх один шар ізоляції. У сучасних будинках ланцюга діляться по споживачах електроенергії, тобто по різних мережах.

Розводка електрики в сучасній квартирі

Сучасні штепсельні розетки призначені для підключення і зарядки Переносних пристроїв, для роботи яких необхідна Електрика. Багато з них більшу частину часу не використовуються, а призначені для крайніх випадків, коли в будинку з’являється щось новеньке з побутової техніки. З цієї причини часто штепсельні однофазні розетки, як правило,об’єднуються в малі групи, по три—п’ять штук, які живляться за допомогою кабелю ВВГнг 3*2,5 з міді. У більшості випадків розетки однієї групи розташовані в одній кімнаті, але це не є нормою. Від загальної площі приміщення, в якому проводиться розводка, залежить кількість груп і групових автоматів в щитку. Перевага розподілу навантаження в таких системах віддається рівномірному розподілу між фазами, щоб зберегти симетрію фазних напруг.

Але найчастіше для освітлення квартир і функціональності всіх приладів в ній не потрібно великого номіналу ампер автомата групи.

Яку ж електропроводку варто провести у себе

Незважаючи на стандарти з проведення електрики в будинку, багато майстрів по-старому користуються покомнатной схемою розводки. Адже вона дозволяє заощадити час і обсяги роботи, ну і, природно, скоротити витрати на різноманітні кабелі.

При цьому не варто забувати, що при такому типі розводки електропроводки ніяк неможливо забезпечити абсолютний захист від перевантаження для кожного окремого електроприймача. Плюс до всього, коли спрацює захист, кімната буде знеструмлена повністю, що особливо неприємно вночі, адже ви вже ніяк не Увімкніть світло. Сучасна схема проведення електропроводки з категоріями ланцюгів позбавлена цієї незручності

Схема розводки електрики

Процес розводки в кожному будинку або квартирі починається зі складання схеми розводки. Без цього моменту роботи ніяк не обійтися, так як він буде путівником в процесі установки розводки. Адже рідко який монтажник запам’ятає всі роз’єми, та й ще у цілій квартирі, де багато приміщень і різну кількість необхідних розеток і вимикачів. Не варто не звертати увагу на те, що різні дроти витримують різну напругу. Від цього аспекту залежить довговічність вашої розводки.

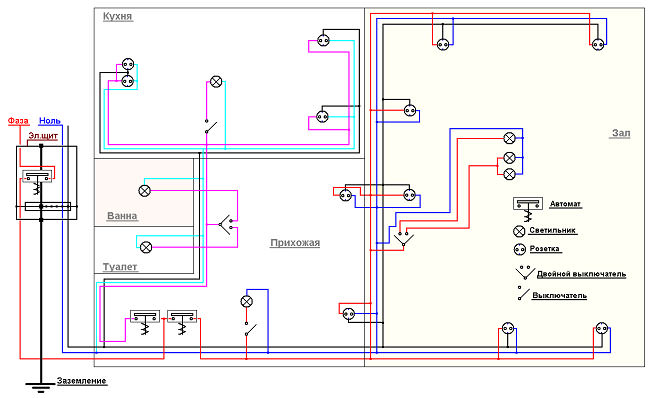

Схема розводки електрики

Варто звернути увагу на кожну кімнату окремо і накреслити в масштабі до сантиметра де і як будуть розташовані майбутні розетки і вимикачі. Після цього малюємо цілу квартиру, ну або будинок. Бажано великого розміру, щоб краще було видно схему накресленої нами проводки.

Кожна система проводки бере початок з розподільного щитка. За допомогою різнокольорових олівців малюються два види проводів – основний несучий і внутрішній несучий. Перший з них, як правило, зображається червоним кольором і проходить від щитка до розподільної коробки кожної кімнати. Їх може бути кілька. Другий зазвичай зелений і являє собою провід виходить з розподільної коробки і ведучий до кожної окремої розетки і вимикачі, тобто до їх розподільних коробок.

Розподільна коробка в кімнаті зазвичай розміщується над дверима або трохи осторонь від них. Інші розподільні коробки розміщуються прямо вертикально над тим роз’ємом, за який відповідають. Також не варто створювати з’єднання між розподільними коробками одним кабелем, створюючи, таким чином, дуже заплутану і незручну конструкцію. Краще поділити роботу на праву і ліву гілки. Професіонали креслять дану схему одним кольором, але новачки в ній навряд чи зможуть розібратися.

Розводка електрики своїми руками

Кожен з нас має у себе вдома безліч побутових приладів, які полегшують наше життя. Це і пральна машина, і холодильник, і мікрохвильова піч, і та сама витяжка. І всі вони працюють від електрики. Тобто для того, щоб життя сучасної людини була більш затишною і комфортною, в наших квартирах не обійтися без якісно зробленої розводки електрики. Вона повинна бути надійною і здатною витримати великі навантаження.

Самостійно виконати це завдання можливо, хоч і трохи важко для початківців ремонтників. Якщо проводиться заміна в проводці старих проводів на нові, то, природно, що вводити кабель електрики вже не треба.

Розводка електрики в квартирі практично завершена

Повна розводка має на увазі під собою те, що вся електромережа буде підведена до одного автомата, але це не економно, тому що витрата кабель буде набагато більше, ніж коли ви зробите покімнатне розгалуження електропроводки у себе вдома. Тому частіше вибирають саме останній варіант. Після цього варто визначитися з розміщенням розеток і вимикачів: залишити їх на місці або ж перенести кудись. Але варто запам’ятати, що розетки повинні стояти на зручному для проживаючих рівні і в тих місцях, де з часом повинна з’явитися побутова техніка. Розподільний щиток варто розмістити в важкодоступному і малопомітному місці і зробити його відкритим, а не маскувати шпалерами. До нього повинен бути швидкий доступ. Після того, як ми визначилися з усім, відразу ж варто скласти схему електророзводки. По ній можна буде визначити кількість матеріалу, необхідного для даної роботи.

Розводка електрики досить важлива річ в квартирі або будинку. Від того, правильно вона буде встановлена чи ні, залежить робота всіх домашніх електроприладів. Добре, якщо її буде робити професіонал, тоді ви зможете бути спокійні.
