Як вибрати саморегулюючий гріючий кабель

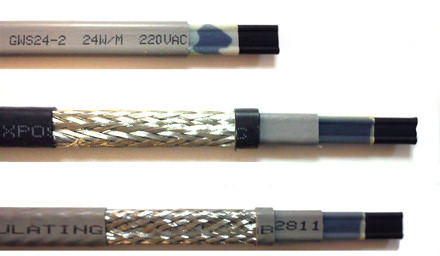

Технологічні рішення для монтажу теплої підлоги поповнилися новою розробкою, що дозволяє виробляти “розумний” нагрів за допомогою електричного струму. Саморегулюючий гріючий кабель має в своїй конструкції прошарок з терморезистора, який зменшує нагрів елемента при підвищенні температури.
Така конструкція дозволяє економити електрику, нагріваючи поверхню тільки там, де це необхідно. Якщо поверхня підлоги нагріта рівномірно, то гріючий елемент, споживає електричний струм в мінімальній кількості.
Цей недолік буде з часом зменшуватися з появою на ринку більшої кількості виробників саморегулюючого кабелю, що гріє. Крім цього різниця у вартості, при тривалій експлуатації, повністю окупається за рахунок економічності такої технології.
550px) 100vw, 550px” >
Вибір кабелю
Для того щоб придбати якісний гріючий елемент, необхідно ознайомитися з найбільш поширеними помилками, які допускаються при купівлі цієї продукції.
Придбання самого дешевого кабелю
Багато виробників для зменшення витрат використовують для виробництва саморегулюючого елемента матеріали невисокої якості. В результаті, такий гріючий провід продається за дуже низькою ціною, що приваблює багатьох економних покупців, яким належить вже через 1 – 2 роки, знову займатися підбором кабелю, через вихід з ладу встановленого електротехнічного виробу.
Тому скупий покупець саморегулюючого гріючого кабелю заплатить в два рази більше від вартості якісного, але більш дорогого виробу.
Вибір кабелю по потужності
Кожен виріб споживає електроенергію, використовує не 100% потужності, яка підведено до нього, а незначну частину, необхідну для здійснення роботи або виділення тепла. Максимальна потужність саморегулюючого елемента – 150 Вт/м може застосовуватися тільки в системі теплої підлоги, який є єдиним обігрівальних приладом в приміщенні.
Крім цього, при виробництві кабелів високої потужності використовується більша кількість дорогих матеріалів, що не може не відіб’ється на кінцевій вартості виробу.
Якщо гріє пристрій використовується для запобігання обмерзання підземних комунікацій, то в цьому випадку достатньо потужності 60 Вт/м. При обладнанні дахів будівель саморегулюючим дротом для запобігання утворення бурульок, також немає необхідності у використанні занадто потужного виробу.
531px” >
Монтаж саморегулюючого кабелю, що гріє
Для того щоб зробити самостійно монтаж гріє дроти, досить початкових знань в електротехніці і шанобливого ставлення до такого небезпечного явища, як електричний струм.
Перед початком монтажних робіт слід повністю знеструмити мережу, відключивши вхідні автомати або викрутивши пробки-запобіжники.
Для виконання робіт по установці кабелю, що гріє знадобляться наступні матеріали та інструменти:
- Плоскогубці.
- Канцелярський ніж.
- Гільзи ізольовані для з’єднання проводів – 3 шт.
- Будівельний фен.
- Термозбіжна трубка діаметром 12 і 14 мм.
- Трижильний Кабель.
- Саморегулюючий гріючий елемент.
Покрокова інструкція:
- Необхідно підготувати трижильний кабель, акуратно видаливши частину зовнішньої ізоляції і, зачистивши від шару ізолятора кожен провід довжиною близько 1 см.
- З гріючого проводу також знімається за допомогою ножа основна ізоляція довжиною близько 5 см.
- Металеву екрануючу оплетку необхідно розплести і скрутити, цей провід буде використовуватися для підключення заземлення.
- Відступивши від краю кабелю 2 см, знімається подвійний шар ізоляції, під яким знаходиться саморегулююча матриця.
- Цей елемент також зрізається гострим ножем, дотримуючись обережності, щоб не пошкодити знаходяться всередині проводу.
- Звільнивши від оболонки два мідних дроти, їх необхідно зачистити від ізоляційного шару довжиною близько 1 см.
- Потім на гріючий провід встановлюється термоусадочна трубка 14 мм і довжиною 80 мм, а на провід – Термозбіжна трубка 12 мм і довжиною 50 мм.
- На трижильний кабель необхідно відігнути в зворотному напрямку жовто-зелений провід, який буде використовуватися для підключення заземлення. Два інших з’єднуються з основними жилами кабелю, що гріє. З’єднання проводів здійснюється таким чином:
- Зачищена частина жили гріючого проводу вводиться до середини гільзи і обжимається плоскогубцями.
- Зачищена частина проводу трижильного кабелю також вводиться в цю гільзу і обжимається. Така ж операція повторюється і з другої житлової гріючого кабелю.
- Після того як два основних дроти будуть надійно зафіксовані за допомогою ізольованих гільз, на місце з’єднання насувається термозбіжна трубка меншого діаметру і нагрівається будівельним феном до зменшення в обсязі, що дозволяє надійно зафіксувати з’єднання проводів.
- Потім закручена обплетення заземлення кабелю, що гріє з’єднується з жовто-зеленим проводом, вищеописаним способом і також фіксується за допомогою термоусадочної трубки більшого діаметру.
- Для цього невеликий відрізок трубки надівається на гріючий елемент і це місце прогрівається будівельним феном до повної усадки матеріалу.
- Підключення нагрівального елемента завершено і можна приступати до його встановлення.
Найбільш часто застосовується такий вид нагріву для запобігання обмерзання трубопроводів холодного водопостачання
Монтаж в даному випадку дуже простий і полягає в спіральному обплутуванні труби в тому місці, де це необхідно.
Якщо здійснюється монтаж теплої підлоги з використанням саморегульованого кабелю, то застосовуються спеціальні сітки, до яких кріпиться за допомогою хомутів гріючий кабель. Гріючий елемент може бути встановлений в трубки, що дозволяє, в разі необхідності провести заміну опалювального елемента.
Вартість
САМОРЕГУЛЮЮЧИЙ ГРІЮЧИЙ КАБЕЛЬ SM-2CR (80 ВТ) – елемент використовується переважно в різних системах антизледеніння. Може застосовуватися для підігріву доріг, тротуарів, дахів будинків і різних комунікацій, критичних до дії низьких температур. Ціна – 600 грн/метр.
САМОРЕГУЛЮЮЧИЙ ГРІЮЧИЙ КАБЕЛЬ SRM / TGS-2CR (40 ВТ) – цей елемент ідеально підходить для захисту побутових труб від замерзання. Елемент володіє високою надійністю, економним споживанням електроенергії. Ціна – 400 грн/метр.
САМОРЕГУЛЮЮЧИЙ ГРІЮЧИЙ КАБЕЛЬ SRL/GWS-2 (16 ВТ) – елемент споживає мінімальну кількість електроенергії і застосовується для підігріву водопровідних і каналізаційних труб, що дозволяє здійснювати їх прокладання на глибині вище промерзання грунту. Ціна – 200 гривень.
Відгуки про застосування
Застосування саморегулюючого опалювального проводу марки SRL / GWS-2 (16 ВТ), дозволило при спорудженні каналізації в приватному будинку здійснити необхідний ухил труб. Унаслідок значного видалення септика, для того, щоб труба не промерзають взимку, монтаж слід проводити на глибині не менше метра, але застосування сучасних технологій дозволило змонтувати каналізаційну трубу на глибині всього 40 див. Пристрій після нагрівання практично не споживає електроенергію, що дозволяє використовувати цей засіб обігріву труби без серйозного збитку для сімейного бюджету.
Застосування саморегулюючого кабелю дозволило вирішити проблему холодної підлоги в коридорі. У зимовий час це було особливо помітно через знаходження квартири на першому поверсі. Тепла підлога з використанням такого нагріваючого елемента ідеально підходить для таких випадків. При цьому витрати на електроенергію практично залишилися на колишньому рівні.
Застосування саморегулюючого опалювального проводу SM-2CR (80 ВТ) в системі тепла підлога дозволило перетворити засклений балкон у затишне місце для роботи і відпочинку в будь-яку погоду. Даний вид обігрівального обладнання дозволяє включити систему тільки один раз і в залежності від температури дана системі самостійно буде регулювати нагрів. Всім рекомендую придбати дане обладнання для утеплення балконів і лоджій.
Після того як минулої зими водопровідні труби повністю промерзли, виникла необхідність в їх утеплення. Розглядалися тільки ті варіанти, які не споживають занадто багато електрики. Саморегулюючий кабель SRL/GWS-2 (16 ВТ) є ефективним засобом для запобігання зледеніння труб, а вбудований терморезистор дозволяє значно скоротити рівень споживання електрики. Використовувати таку конструкцію можна тільки в період значного зниження температури повітря, що теж сприяє економному витраті електроенергії.
Застосування в системі теплої підлоги “розумної” системи регулювання нагріву дозволило не тільки економити значні кошти на оплаті рахунків за електроенергію, але і в будь-яку погоду одержати рівномірний нагрів підлоги. Всім, хто тільки планує використовувати таку систему, рекомендую купувати кабелі високої потужності, які навіть в сильний мороз дозволяють зберегти тепло в квартирі.
Бліц-поради
- Існують моделі саморегулюючого нагрівального елемента, які оснащені вилкою. Така конструкція дуже зручна, коли нагрів ділянки потрібно тільки на певний проміжок часу, в цьому випадку також скорочується кількість часу витраченого на монтаж обладнання.
- Для підключення пристрою, не обладнаного вилкою, можна придбати готові комплекти з термозбіжними трубками і сполучними гільзами.
- В процесі підбору опалювального проводу слід звертати увагу на гарантійний термін, який дає виробник на даний виріб. Зазвичай, чим вище цей показник, тим якісніше купується товар.
- Якщо самостійна установка саморегулюючого гріючого кабелю викликає утруднення слід запросити для проведення електротехнічних робіт кваліфікованих фахівців.
