З’єднання електричних проводів і кабелів

Якість нашого життя вже давно залежить від безперебійної роботи різних механізмів і приладів. Для багатьох з них необхідні джерела електричного живлення (струму), яке надходить через систему проводового електропостачання. Головне завдання монтажу такої енергосистеми – це забезпечення надійного контакту в місці з’єднання за схемою електропроводки.

Способи з’єднання електричних проводів

Безпека експлуатованої електромережі залежить від того, наскільки грамотно проведені електротехнічні роботи. З’єднання проводів повинно бути виконано відповідно до наступних вимог:

  • Забезпечити надійний електричний контакт без додаткового опору (в сполучній частині воно має бути рівним опору основний).
  • Наявність механічної міцності, що відповідає за надійність з’єднання при випадкових розтягненнях.
  • Облік характеристик матеріалу. Найчастіше це алюміній, мідь і сталь.

Соединение электрических проводов и кабелей

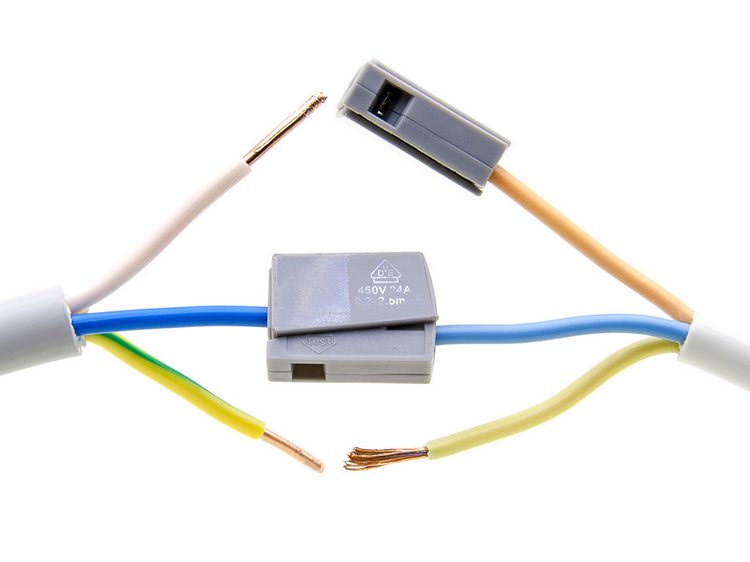

З’єднання електричних проводів по одному накладними пластиковими клемами.

Різнорідні метали в проводах не можна з’єднувати безпосередньо, так як кожен з цих металів, у тому числі і їх сплави, мають різні властивості і електрохімічні показники (щільність, опір, провідність). Алюміній має високий показник окислення. Під впливом чинників навколишнього середовища (особливо при попаданні вологи на поверхні металу утворюється плівка з підвищеним електричним опором. Для міді також характерна її поява, але з меншим опором. При прямому контакті цих матеріалів різний опір ускладнює провідність струму. Окислювальні процеси підсилюють реакцію і призводять деформації поверхні провідників. В результаті, виникає нагрів і іскріння в місці з’єднання, що може привести до загоряння електропроводки.

Правила пристрою електроустановок в житлових приміщеннях дозволяють монтувати електромережі тільки з мідними жилами. Але все ще зустрічаються будинки старої споруди, в яких електричні лінії зроблені з алюмінієвого кабелю. Оскільки безпосередній контакт мідних і алюмінієвих жив заборонений, монтажні роботи на таких ділянках виробляються за спеціальними технологіями, відповідно до вимог ПУЕ. Дротове з’єднання потрібно не тільки на великих ділянках електромережі. Воно може застосовуватися також при ремонті побутових електроприладів. Існують різні способи з’єднання проводів для створення електричних ланцюгів.

Використання клемних колодок

Одним з найлегших і надійних способів є з’єднання контактів через Клемні колодки. Це простий пристрій з гвинтовим принципом монтажу. Складається з пластикового корпусу з кількома гніздами, різного розміру і кількості пар (від 2 і більше). У кожне з гнізд впаяна латунна гільза, що має різьбове з’єднання і встановлений затискний гвинт.

Добре зачищений провідник вставляється в гільзу і міцно фіксується гвинтом, за допомогою викрутки. Щоб переконатися в фортеці з’єднання, після скручування сильно поворушіть контакти. При зайвої рухливості підтягніть затиск.

Такий вид має ряд переваг. У їх числі невелика вартість і міцна фіксація контактів. Пристрій клемної колодки дозволяє з’єднати алюміній з міддю, так як немає прямої взаємодії різнорідного матеріалу. Можливо використовувати провідники з різним діаметром перетину, а також багатожильні або одножильні проводи.

Соединение электрических проводов и кабелей

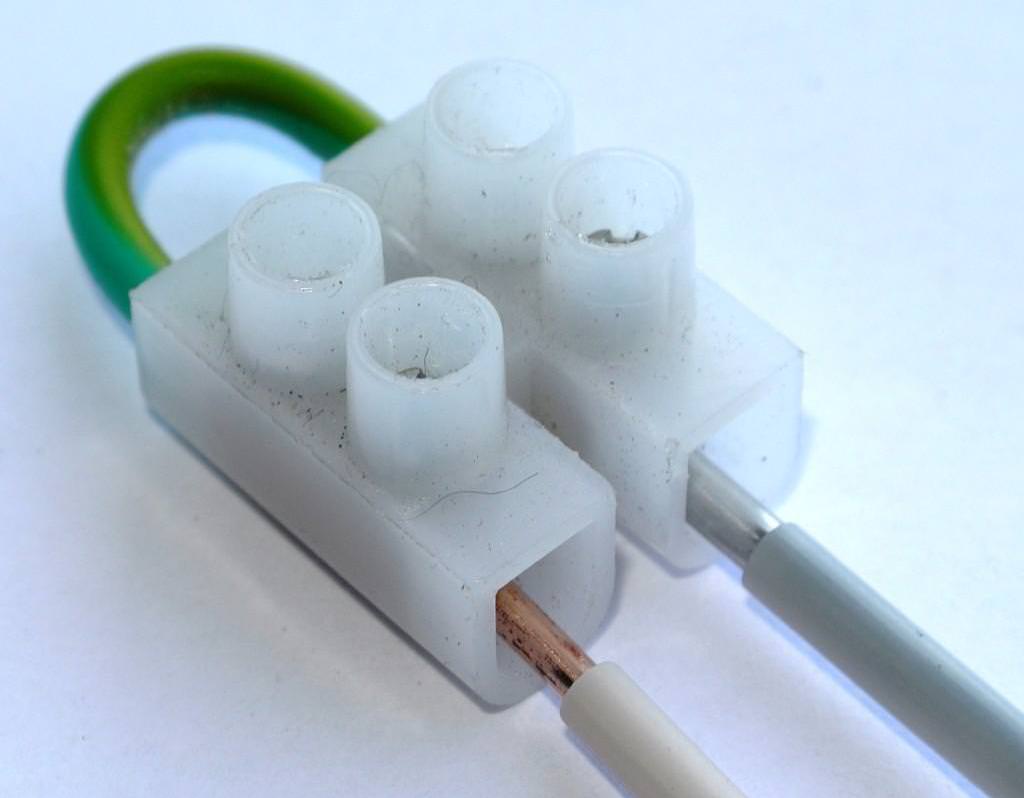

З’єднання через клемну колодку з замиканням проводу на другій парі осередків.

Цікаво!Багатожильний провід в клемному кріпленні треба фіксувати дуже акуратно. Якщо з’єднання затягнуто занадто туго, відбувається розшарування волокон і ослаблення контакту.

У клемних колодок є кілька недоліків. Ними складно кріпити пластичний алюміній. Якщо перетягнути гвинт, метал почне кришитися, що призведе до нагрівання поверхні. Затиск з часом слабшає, тому потребує періодичного підтягування. Оскільки в місцях з’єднань відсутня повна ізоляція, застосовувати клеми рекомендується тільки в приміщеннях, де дотримується нормальна вологість.

Пружинні клеми

Полегшити і прискорити процес монтажу дозволяють пружинні клеми. Вони розроблені фахівцями німецької фірми WAGO. Їх безгвинтова конструкція дозволяє здійснити безпечне надійне з’єднання. Призначені для монтажу контактів в різній комбінації матеріалів. Вони застосовуються також для з’єднання одножильних або багатожильних провідників.

Кріплення відбувається за допомогою плоскопружинних затискачів важільного типу. Простота монтажу значно скорочує час роботи. Оскільки в цих пристроях кожному провіднику відведено окреме клемні місце, вони не схильні до деформації і пошкоджень, надійно захищені від випадкового дотику. Робочі характеристики пружинних клем залишаються незмінними навіть при температурі до 80 °C.

Соединение электрических проводов и кабелей

Принцип роботи механізму затиску дроту в пружинній клемі.

Порада!Для запобігання окислення контактів, виробники пружинних клем WAGO рекомендують використовувати спеціальну контактну пасту, яка роз’їдає оксидну плівку. Нею заповнюється корпус затиску.

За способом підключення виділяють кілька типів:

  1. Одноразові самозатискні клеми WAGO (серії 773, 273). Вони використовуються при створенні електроланцюга з одножильних проводів. З проводу знімається ізоляція, потім він проштовхується в клему до упору. Пружинний механізм надійно фіксує з’єднання. Підходять вони і для створення постійної електричної мережі з жорстких багатожильних провідників. Такі моделі не вимагають подальшого обслуговування.
  2. Універсальні багаторазові затискні клеми WAGO (серія 222). За допомогою цього пристосування можна створювати розбірні електричні мережі з будь-яких проводів, різнорідних за матеріалом або жильности. Складається з декількох контактних майданчиків, кожна з яких має індивідуальний затискний важіль. Для з’єднання проводів важіль піднімається вгору, звільняючи місце для контакту. Скрутка з відсутньою ізоляцією вводиться в пристрій до упору і стикується з контактною площадкою опущеним важелем.

Здійснити прокладку або заміну електропроводки за допомогою пружинних клем дуже просто. Недоліками можна вважати досить високу вартість оригінальної продукції і велику кількість продаваних підробок.

Установка ковпачків ЗІЗ

Ковпачки ЗІЗ-це з’єднувальні ізолюючі затискачі. Зазвичай їх використовують для закріплення багатожильних проводів в розподільній коробці. Виготовлені ЗІЗ з термостійкого пластику. Усередині конічного ковпачка встановлена затискна пружина для фіксації проводів. Для зручності монтажу кожне маркування має певний колір.

Соединение электрических проводов и кабелей

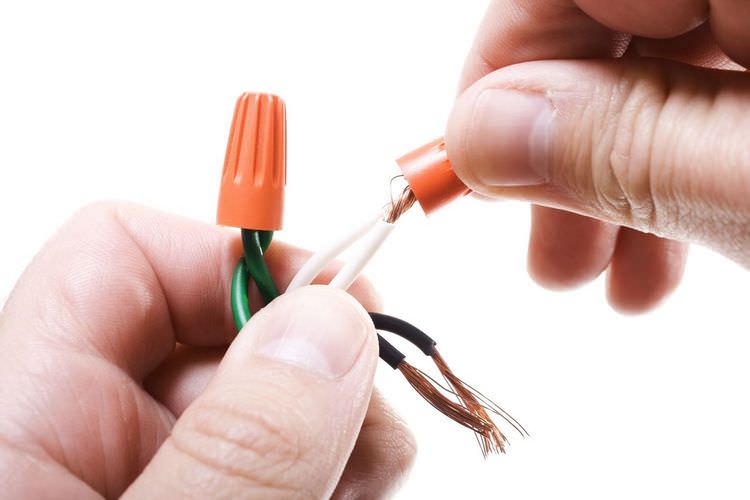

З’єднання за допомогою пластикових ковпачків ЗІЗ, що мають внутрішню різьбу.

Монтаж електроз’єднання виробляють укручуванням зачищених від ізоляції проводів в ковпачок. Пружина надійно обжимає і фіксує їх, не вимагаючи додаткової ізоляції.

Опресовування спеціальними гільзами

З’єднувати дроти різного діаметру і жильності можна методом опресовування одноразовими гільзами. Для цього оголені контакти вставляють в спеціальну трубку, після чого гільзу з зусиллям обжимають спеціальним інструментом (прессклещ). Заводять очищені від ізоляції кінці з однієї або з різних сторін гільзи. При необхідності гільзу можна вкоротити труборізом. Далі проводиться ретельна ізоляція з’єднання ізоляційною стрічкою або кембриком.

Важливо!Матеріал, з якого зроблена обпресувальна гільза, повинен бути ідентичним матеріалу з’єднуються проводів в стіні.

Пайка або зварювання

Часто зустрічаються з’єднання проводів пайкою. Такий спосіб рекомендується застосовувати тільки для ремонту побутових електроприладів з мідними проводами. Він заборонений для монтажу електроланок зі струмом високої напруги. Також не підійде він для алюмінієвих проводів. Виконати пайку досить просто. Зачищені кінці з’єднуються скруткою, занурюються у флюс і припаюються паяльником. Багатожильні скрутки проводів можна припаювати «зіркою», попередньо розділивши їх на кілька частин.

Зварювання застосовується для з’єднання сталевих проводів на високовольтних ЛЕП. Самостійне виконання такого виду робіт заборонено, так як тут потрібне застосування зварювального апарату і спеціальні навички.

Скручування та ізоляція

Цей тип монтажу електричних проводів найстаріший з існуючих. З’єднання проводів скручуванням виконується дуже просто. Провідники ретельно зачищаються від ізоляційного шару і скручуються між собою. Провести процедуру скрутки можна руками або пасатижами – це залежить від жорсткості дроту. Якщо з’єднанню підлягають м’які багатожильні провідники, то з’єднання скруткою проходить в два етапи. Спочатку ущільнюються контакти на обох частинах дроту, потім їх з’єднують. Фіксують скорочення переходи ізоляційною стрічкою або термоізоляційною стрічкою. Так Раніше з’єднували дроти в старих будинках при підключенні розетки.

Такий метод підходить для створення тимчасових електромереж. Відповідно до ПУЕ його заборонено використовувати в дерев’яних будівлях і в приміщеннях з підвищеною вологістю.

Затиск ” горіх»

Спеціальний кабельний стиск (горішок) не тільки забезпечує якісне з’єднання різнорідних дротів, але і дозволяє виконати відгалуження без розриву основний (магістральної) лінії. Звичайно його встановлюють для перехідного з’єднання з магістральної лінії на внутрішню, щоб з’єднати алюміній і мідь при створенні вхідний електричної лінії.

Соединение электрических проводов и кабелей

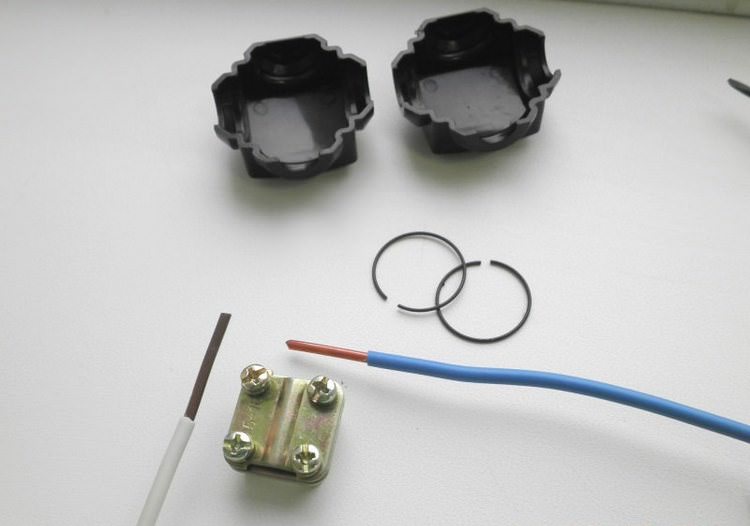

Принцип з’єднання проводів в затиску типу “горіх”.

Особливість кабельного стиску в тому, що контакт відбувається через розділову сталеву пластину. Пристрій “горіха” елементарно-це дві притискні плашки з розділової пластиною. Конструкція при монтажі стягується болтами. Ізоляцією “горіху” служить спеціальна захисна коробка.

Використання болта

Болтове з’єднання одне з найпростіших і ефективних. Для того, щоб виконати з’єднання будь-яких проводів, необхідний тільки болт, кілька шайб і гайка. Ізоляційний шар зчищається з провідника. На болт надівається шайба, зверху неї навколо болта кладеться виток дроту. Надівається наступна шайба, і другий провід обертається навколо ніжки болта. Надівається остання шайба і щільно фіксується гайкою. Конструкція ізолюється традиційним способом – ізоляційною стрічкою. Мінусом цього методу є об’ємність конструкції, що не дозволить заховати дроти в розподільній коробці.

Соединение электрических проводов и кабелей

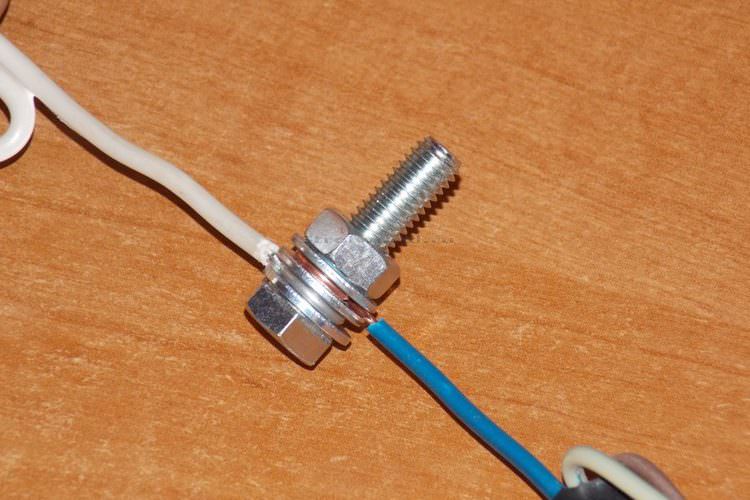

Просте з’єднання друх проводів на болт, вимагає подальшої ізоляції.

З’єднання декількох проводів

Часто виникає необхідність з’єднати три і більше дроти. Зробити це можна декількома способами, в залежності від якості проводів і місця кріплення:

  • Притискні клеми WAGO.
  • Пайка.
  • Різні способи скручування.
  • Із застосуванням болтового скріплення.

Термін служби проводки залежить від обраного способу з’єднання.

З’єднання проводів з жилами різного перетину

Пристрої для створення якісної електричної мережі з проводів, перетин яких має різний діаметр:

  • Клемні колодки.
  • Пайка або зварювання.
  • Універсальні самозажимні клеми.
  • Болтове з’єднання.
  • Розподільний затиск “горіх”.

З’єднання проводів з жилами з різних металів

Прямий контакт різнорідних металів веде до окислення і подальшого руйнування проводів. З’єднання їх необхідно проводити особливо ретельно. В якості кріплень підійдуть такі варіанти:

  • Клемні колодки.
  • Болтове з’єднання.
  • Скручування через луджений провід.
  • Затиск “горіх”.

При монтажі електромереж з різних металів строго дотримуйтесь рекомендації по їх з’єднанню. Наявність поганого контакту може спровокувати замикання в ланцюзі і загоряння.

З’єднання багатожильних і одножильних кабелів

Для з’єднання проводів такого типу немає ніяких особливих вимог. Монтаж можна виробляти будь-яким зручним способом. Виняток-різний метал в складі проводів.

Як з’єднати дроти, що знаходяться у воді або в землі

Якщо потрібно створити дротове з’єднання у воді, вдаються до спеціальної технології. Контакти зачищаються і піддаються пайку. Остигнула поверхню обробляють термоклеєм для ізоляції. Зверху закріплюють термоусадку. Таке кріплення водонепроникне, якщо в процесі монтажу дотримані всі правила.

Даний метод застосуємо і до з’єднання проводів, які розташовані в землі. Але є більш безпечний метод. Контакти фіксуються клемних з’єднанням, після чого встановлюються в захисний короб, заповнений силіконовим герметиком. Після застигання вони надійно заізольовані і витримують максимальний струм. Зверніть увагу на міцність захисного кожуха – його не повинні пошкодити зовнішні фактори.

Виконуючи монтаж електромереж, будьте уважні і дотримуйтесь вимог ГОСТ і ПУЕ. Не застосовуйте невідповідні з’єднувальні кріплення, щоб уникнути пожеж.
