Будуємо каркасний будинок своїми руками: фундамент і каркас

Про приватному будинку мріють усі, а якщо він зроблений власними руками, та ще й з якісного і цікавого проекту – йому просто немає ціни. Робота виявилася довгою і копіткою, але воно того варте. Навіть на першому етапі, дивлячись тільки на готову коробку двоповерхового будинку, можна порадіти дійсно значимого результату.

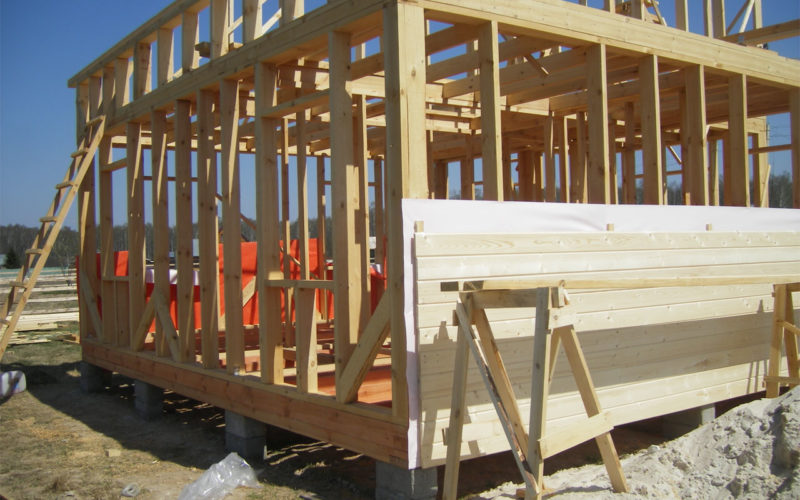

фото готовий і обшитий каркас будинкуфото перший поверх в SketchUp

пальово-ростверковый фундамент фото-1пальово-ростверковый фундамент фото-2

Цокольне перекриття

Для початку поверхню ростверку була покрита бітумною мастикою, поверх якої поклали гідроізол. Через день почалася укладка основний обв’язки. Для робіт була закуплена модрина, чотириметрової довжини, розмірами 200х50 і 150х50, з 15% сушінням в камері. Кріпилася обв’язка за допомогою шпильок. Для початку, їх розташування з точністю переносилося на поверхню обв’язувальних дощок, після чого просвердлюють отвори.

Порада: Краще робити отвори в обв’язці відразу трохи більших розмірів, тому що в іншому випадку, доведеться робити развальцовку.

Деревину необхідно обробити антисептиками і огнезащитой. Згодом були встановлені підлогові лаги, які зміцнювалися за допомогою розпірок. Для вирівнювання платформи під чорнову підлогу, були набиті балки 40х50. Поверх балок, поклали чорнову підлогу з фанери фсф 6. На фанері помістили смуги Tyvek Soft, які були прикріплені степлером, а на них вже ліг роквул. Після всіх основних підготовчих процедур, почався монтаж плит OSB. Їх кріплення виробляли відразу трьома способами, для кращого ефекту: спочатку плити всідалися на клей, після чого їх прикручували шурупами і на завершення прибивали цвяхами. По жорсткості підлогу вийшов дуже надійним. Компенсаторні шви були заповнені силіконом.

фото пальово-ростверковый фундамент з готової обв'язкоюфото кріплення обв'язкифото обв'язка фундаменту

фото - фундамент, оброблений бітумною мастикою фото початку робіт над цокольним перекриттямфото початку встановлення підлогових лад

фото зовнішній вигляд цокольного перекриттяфото процесу встановлення підлогових ладфото чорнову підлогу і підлогові лаги

фото монтажу Tyvek Softфото монтажу роквулафото установки плит OSB

Стіни каркаса

Коли ми будуємо каркасний будинок своїми руками, то періодично, можна зіткнутися з деякими труднощами. У даному випадку основною проблемою виявився неточний розрахунок. Стіни першого поверху каркаса зібралися досить швидко і були встановлені за допомогою двох помічників. Зовні їх навіть встигли обшити плитами OSB. Тим не менш, як з’ясувалося в результаті – вертикальність стінової конструкції вийшла неправильною. Тому, обшивку довелося знову знімати і вирівнювати вертикальність стін. Було вирішено збирати стіни на підлозі, після чого, разом з помічниками вони піднімалися і встановлювалися на місце. Та й при розмірах 5х3 м, на кожну стіну, збиту з дощок 200х38 мм, поодинці впоратися ніяк не вийшло б.

Після того, як забудовник заручився підтримкою в особі двох працівників, будівництво значно прискорилося. При гарній погоді, запросто збиралося 3,5 фото встановлені стіни з порушеною вертикальністю (вигляд зсередини)фото встановлені стіни з порушеною вертикальністю (вид зовні)процес установки стін першого поверху фото-1

процес установки стін першого поверху фото-2процес установки стін першого поверху фото-3фото готові і вирівняні стіни першого поверху

Дах, кроквяна система

кроквяна система фото-1вид зсередини мансарди фото-1вид зсередини мансарди фото-2дах (вид зовні) фото-2

фото процесу обшивки даху

Обшивка стін каркаса

Якщо для обшивки на даху використовувалися 12 мм листи OSB, то на стіни каркаса було вирішено пустити плити товщиною всього 9 мм. Цього виявилося більш ніж достатньо. Нижні листи встановлювалися з землі і саморобних козлов, верхні – перебуваючи на лісах. Для зручності перенесення листів, забудовник придумав досить оригінальне рішення – з внутрішньої сторони на аркуші кріпилися дві дверні ручки, за які помічники тримали OSB. Подавати матеріал, таким чином, стало зручніше, та і робота пішла швидше. Кріпилися всі листи за допомогою гвинтових цвяхів 50-60 мм, з відстанню 150 мм.

На замітку: Щоб не доводилося щоразу відраховувати необхідний зазор між листами OSB, можна вдатися до невеликої хитрості. В стійки каркаса імплантується два цвяха, поверх яких ставиться лист – в результаті виходить потрібний 3 мм зазор.

Порада: з обшивкою не довелося довго мучитися, підрізати листи або навпаки нарощувати відсутні частини – при безпосередній установці стійок, вважайте краще і вимірюйте більше.

Після обшивки, спочатку думали покрити весь будинок пергаміном, але матеріал виявився вкрай крихким і дуже незручним у використанні. Тому, зимувати будинок, було вирішено залишити без додаткової ізоляції, до того ж, вікна на зиму не прорізалися, а весь фото каркаса перед обшивкоюфото процесу обшивки каркаса

Основні інструменти та матеріали

  • Техніка для бетонування фундаменту;
  • 13 кубів бетону;
  • Бітумна мастика;
  • Гідроізол;
  • Дошки з модрини 200х50 і 150х50 по 4 м в довжину (на все будівництво пішло близько 27 кубів);
  • Молоток і великий косинець;
  • Фанера фсф 6;
  • OSB 18,3 мм (чорнова підлога), 12 мм (обшивка даху) і 9 мм (обшивка стін);
  • Rockwool Лайт Батс;
  • Tyvek Soft;
  • Клей Момент (5 пачок) і клей Titibond (12 пачок);
  • Гвинтові цвяхи 50-60 мм, саморізи, болти і шпильки;
  • 2 помічника, а також бригада покрівельників (4 людини).

фото бітумна мастикафото дошки з модрини

фото гідроізолуфото шпильки

Допоміжне обладнання

Будівництво каркасного будинку своїми руками не обходиться без додаткового обладнання. В даному випадку, були використані саморобні лісу, лебідка (замінили стандартний 3 метровий трос на 10-метровий) для підйому і вирівнювання стін, а також страховка (являє собою 2 карабіна і 12 м мотузку), для роботи на великій висоті.

фото вирівнювання стінфото будівельні ліси

Підсумки

Всього за 38-39 днів роботи, вдалося звести фундамент і повноцінну коробку каркасного будинку. Забудовник практично весь час працював один, і лише іноді наймав на допомогу двох працівників. На все будівництво пішло близько 1 млн. грн.

фото обшитого каркаса
