Фундамент з блоків ФБС — покрокова інструкція

Фундамент з блоків ФБС – це збірна конструкція, що складається з готових блоків, скріплених між собою бетоном. Одним з головних достоїнств цього типу фундаменту є швидкість його пристрою і можливість зведення стін відразу після монтажу підстави. Розглянемо покрокову інструкцію по зведенню фундаменту з блоків ФБС.

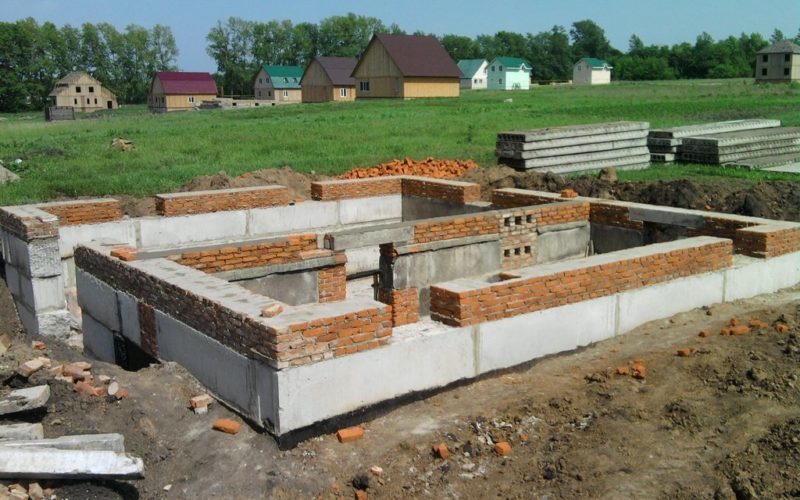

стрічковий Фундамент з блоків

Блочний фундамент буває 2 видів:

  • Стовпчастий.
  • Стрічковий.

Готові стандартні залізобетонні блоки важать від 350 кг і більше, тому для блочного пристрою фундаменту потрібно залучення техніки. Але для приватного будівництва випускаються блоки ФБС розміром 20*20*40 см, з полегшеного матеріалу, такого як керамзитобетон, що дозволяє обійтися при влаштуванні основи ручною працею.

  • ФБС – це суцільні залізобетонні блоки без отворів.
  • ФБВ – це блоки із залізобетону, з вирізами для комунікацій.
  • ФБП – пустотілі П-подібні залізобетонні блоки.

Блоки для фундаменту випускають 2 форм:

  • Стінові, являють собою паралелепіпед. Для влаштування стрічки.
  • Подушкові, у перерізі – трапеція. Для збільшення площі опори.

Пристрій блочного фундаменту

Стовпчастий фундамент з блоків фбс

Самий простий і економічний фундамент. Доцільний для будівництва невеликого будинку, лазні, гаража.

Для пристрою фундаменту по всьому периметру викопують ями, нижче рівня промерзання грунту, готують піщану подушку 15-20 см, подушку ізолюють шаром руберойду. На підготовлене дно кладуть шар бетону близько 30 см, ця міра дозволяє створити розширення у підстави, що помітно збільшує несучу здатність стовпів. Через 20-30 хвилин у бетон укладають 3 стовпа поруч, плазом, так як блок має розмір 20*20*60, то виходить квадрат 60*60.

Кладка блоків фбс ідентична кладці цегли, шар закидається бетоном, і другий шар блоків лягає перпендикулярно першому і т. д. до потрібної висоти. Розчин для скріплення блоків готується з цементу й піску 1:3. Після того, як стовпи вибудувані, необхідно провести гідроізоляцію, для цих цілей підійде кілька шарів руберойду або бітумна мастика на 2 шари. Блочний фундамент через 7 діб готовий до навантажень.

Стрічковий фундамент з блоків фбс

Цей тип фундаменту призначений для важких будівель зі складною геометрією, можливо будівництво до 3 поверхів. Потрібно ретельно провести аналіз грунту. Можливо пристрій як заглибленого, так і мелкозаглубленного підстави.

Для пристрою фундаменту по всьому периметру і під несучими стінами виривається траншея. Дно ретельно утрамбовується і насипається піщана подушка, потім шар щебеню і знову шар грубозернистого піску. На підготовлене дно укладається перший шар, який складається з боїв блоків, починати слід від кутів, розподіляти блоки по всьому периметру треба рівномірно, заповнюючи зазори цементним розчином. Другий і наступні шари викладаються звичайними фбс блоками за типом цегельної кладки, перекриваючи верхнім блоком, зазор між блоками на нижньому рівні.

Якщо ж прийнято рішення викладати фундамент з блоків фбс більшого розміру, то необхідно на дні траншеї вибудувати раму з дерева, ширше майбутнього фундаменту на 20 см, раму заповнити піском, утрамбувати і вирівняти строго горизонтально, звіряючись з нівеліром або рівнем. На піщану подушку викладається постіль з цементного розчину. На підготовлену поверхню, з допомогою крана, встановлюють подушкові блоки, які необхідно ретельно вирівняти і зімкнути, допустима ширина шва 15 мм.

Після установки кожного блоку слід перевіряти горизонтальність і його розташування щодо осі попереднього блоку. Шви між блоками законопачивают і заливають бетонним розчином. Якщо довжина периметра фундаменту не кратна розмірами блоку, то підбирається додатковий блок відповідного розміру.

Коли всі блоки встановлені, необхідно залити монолітний шар. Для цього виконується сітка з арматури, яка заливається бетоном, потім все ретельно розрівнюється. Армуючий каркас повинен бути з усіх сторін оточений шаром бетону, не менше, ніж на 3 див.

Фундамент з блоків фбс можна робити тонше, ніж товщина стіни будівлі, нависання може бути до 130 мм. Слід провести ретельну вертикальну та горизонтальну гідроізоляцію конструкції, бажано утеплити, поліуретановим напиленням, після чого траншею необхідно засипати.

Треба зазначити, що збірний стрічковий фундамент з великих блоків дорожче звичайного монолітного на 30%, але ці витрати покриваються швидкістю будівництва. Можна також виконати розривною фундамент з блоків фбс, технологія полягає в тому, що блоки встановлюються з проміжком 25-60 см, а порожні місця заповнюють грунтом і ретельно трамбують. Але такий спосіб зведення абсолютно неприпустимий на просадних і рухливих грунтах.
