Інфрачервона тепла підлога: що це і чи потрібен він?

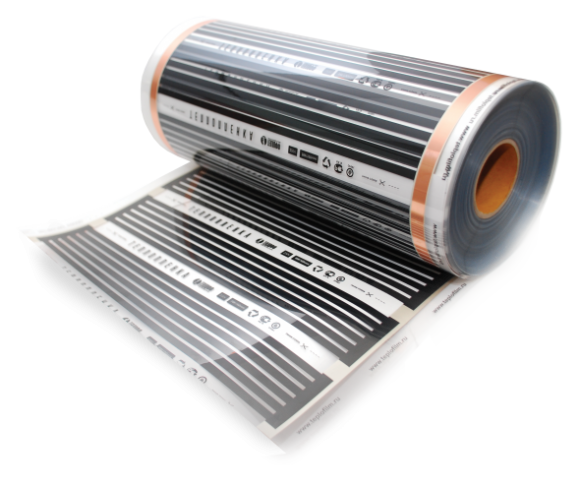

Тепла підлога — це спосіб прихованого опалення, так як його не видно, як радіатори під вікнами. Інфрачервона тепла підлога – інноваційна технологія, яка міцно обґрунтовується в житті, полягає вона в інфрачервоному випромінюванні спеціальних елементів, вмонтованих під покриття. Деталь підлоги складається з двошарової плівки, що складається з полімерів, між двома листами якої запаюють самі випромінювачі (графітові смуги з шинами, вони покриті тонким шаром срібла).

Инфракрасный теплый пол: что это и нужен ли он?

В чому сутність теплої підлоги?

Діє підлогу так само, як інфрачервоні обігрівачі. Електричний струм мережі подається на резистивний елемент. Цей елемент являє собою матеріали, підібрані так, щоб струмопровідність відповідала заданим параметрам, і могла нагріти до п’ятдесяти градусів за Цельсієм підлога над ним.

Нагріваючись до 40 С0, частини теплої підлоги викидають з себе невидимі неозброєному оку хвилі діапазону 5-25 мкм. Матеріали, використовувані в технології такої теплої підлоги: карбонові (вуглецеві) нанотрубки, графіт, срібні деталі і безкиснева мідь, поєднання цих елементів.

Коли відбувається нагрівання елементів підлоги до температури 40-50 градусів, елемент випромінює згадані інфрачервоні хвилі. Порівнюють цей процес з освітленням предметів і людей променями сонця. Такі процеси відбуваються щодня, коли світить сонце, але у нашого світила є не тільки інфрачервоні промені в спектрі.

Инфракрасный теплый пол: что это и нужен ли он?

Коли підлога нагріта (підлогове покриття, яке лежить поверх плівки), тоді тільки нагрівається повітря безпосередньо над підлогою.

Крім нагрітого повітря, який піднімається від низу до верху, нагріваються інфрачервоними променями навколишні предмети. Це спеціальні елементи передають теплову енергію предметів. Причому втрати тепла близькі до нульових, якщо проводити порівняльний аналіз з іншими теплозатратными способами опалення приміщень. Коефіцієнт корисної роботи теплої підлоги досягає дев’яноста п’яти відсотків.

Секрети монтажу

Струмопровідні елементи при установці ламінують з обох сторін плівкою (сосоящей з нескоьких речовин) для безпеки експлуатації, адже вона ізолює будь-який матеріал від зовнішнього впливу струму. Товщина ІФК-підлоги становить до двох міліметрів. При покупці рулону плівки розраховують корисну площу, яку необхідно і доцільно покрити теплою підлогою. Ширина рулону буде до метра. У довжину такий рулон зазвичай можна розгорнути на 10 м, не більше.

Инфракрасный теплый пол: что это и нужен ли он?

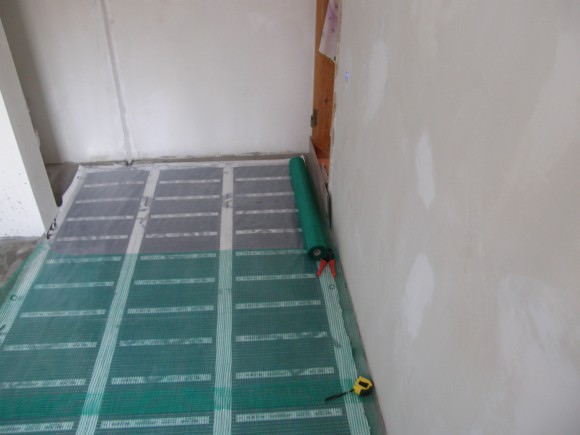

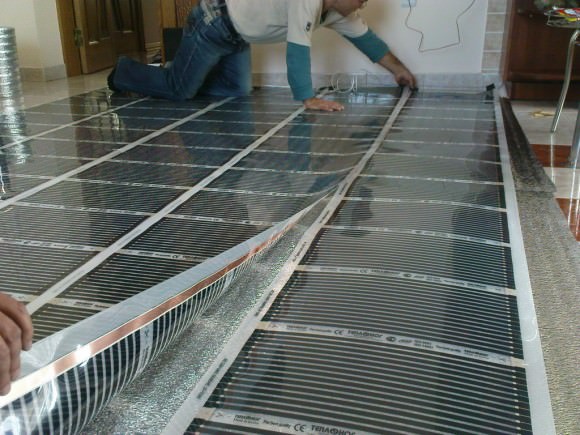

На підготовлений і очищений від сміття (в тому числі будівельного) підлогу укладають екранує відображає підкладку (надалі вона буде відбивати тепло тільки вгору, а вниз енергія йти не буде), зверху паралельним способом розкладають потрібну кількість елементів інфрачервоної підлоги (плівку). Дуже важливо дотримуватися правила паралельності і не допускати перехрещення і накладення один на одного елементів інфрачервоного випромінювання.

Це важливо! Укладання елементів теплої підлоги проводиться виключно паралельним способом. Заборонено робити перехрест, нахлест частин теплої підлоги між собою або класти їх один на одного.

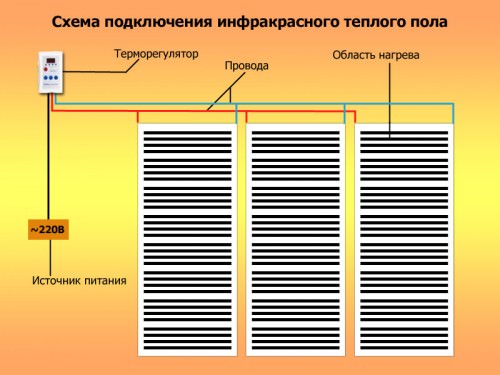

Після акуратної укладання відбувається пробне підключення в мережу, що має характеристики: 220 Вольт, 50 Герц. Допомагають зробити це важлива дія спеціально виготовлені електричні роз’єми. Вони підключають в систему датчики температурного контролю.

Зверху отримана конструкція (тільки після вдалого тестування) накривається звичайною плівкою, що має товщину всього лише 0,2—0,3 мм і перевіряється працездатність всієї системи.

500px”>

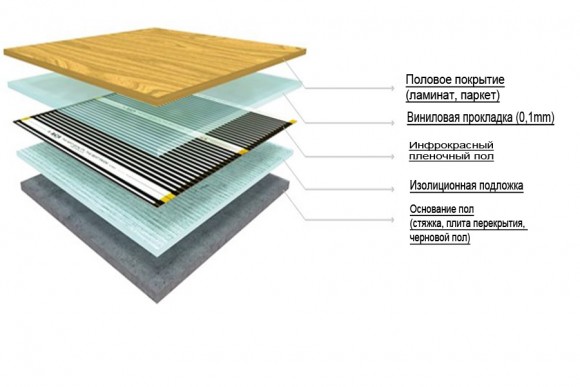

Підлога в розрізі являє собою набір наступних шарів:

  1. Основа підлоги (бетонна стяжка) без покриття.
  2. Ізоляція пара.
  3. Теплоізоляція.
  4. Інфрачервоні елементи.
  5. Підлогове покриття (плитка, камінь, лінолеум, ковролін і т. д.).

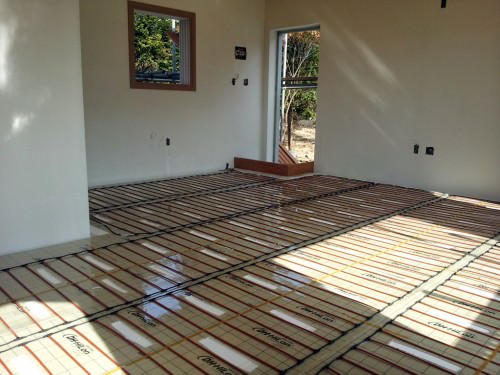

Якщо тепла підлога передбачається зробити основним і єдиним джерелом тепла в приміщенні, то покривати їм слід не менше сімдесяти відсотків поверхні всього статі. Не варто витрачати теплу енергію на обігрів масивних меблів, тобто в тих місцях, де передбачається залишити меблі, яку навряд чи будуть рухати з місця. Краще відразу врахувати «порожні» шматки підлоги і не розміщувати там обігрівальні елементи.

У разі обладнання інфрачервоного підлоги як додаткового джерела тепла можна закрити від тридцяти до сорока відсотків поверхні підлоги.

Инфракрасный теплый пол: что это и нужен ли он?

Останній етап роботи над теплою підлогою – укладання самого підлогового покриття. Тут може бути два варіанти роботи: сухий монтаж і мокрий. Залежно від матеріалу покриття вибирають потрібний вид монтажу. Якщо вибір власника припав на Лінолеум, Ковролін, паркет, то укладання його буде проводитися сухим монтажем, а для установки мармурових плит, плит з іншого природного каменю, керамічної плитки потрібен мокрий монтаж. Перед початком сухого монтажу рекомендують прокласти спочатку шар фанери або деревоволокнистої плити (скорочено ДВП).

Перед остаточним етапом проводять ізоляцію на місцях з’єднання елементів.

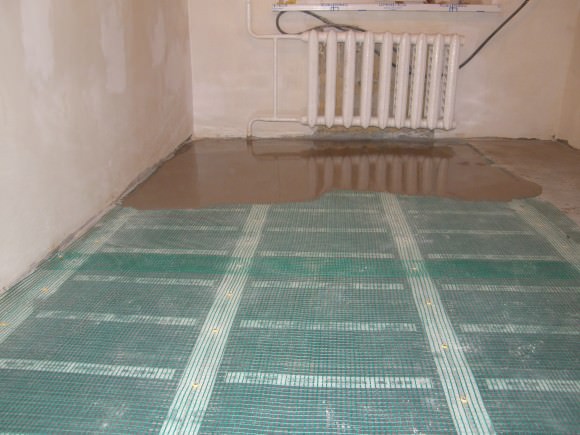

Під час мокрого монтажу поверх плівки відразу йде розчин, плитка або камінь. Але такі роботи нехай виконує фахівець, а установку сухим способом зробить будь-який уважно ознайомився з інструкцією неспеціаліст.

580px”>

Характеристика ІЧ-підлоги

Ось стиснутий перелік основних характеристик системи інфрачервоної теплої підлоги:

  • Нагрівання інфрачервоних елементів підлоги до початку передачі тепла — до 50 градусів за Цельсієм.
  • Енергоефективність дуже висока, досягає 95%, тобто втрати тепла при роботі незначні — всього п’ять відсотків.
  • Довжина хвилі, випромінювана інфрачервоними елементами підлоги-5-25 мкм.
  • Енергоспоживання теплої підлоги – 15-55 Вт в розрахунку на квадратний метр плівки.
  • Товщина плівки – до 2 мм.
  • Мережа, до якої можна підключати змонтований тепла підлога – 220 Вольт, 50 Герц.
  • Термін служби плівки — 15 років.
  • При переїзді на інше місце проживання ІФК-пол можна демонтувати і заново встановити в іншому житловому приміщенні.

Переваги інфрачервоної теплої підлоги

Технології інфрачервоного обігріву найпрогресивніші на сьогоднішній день. Узагальнений список переваг перед обігрівом іншими способами наступний:

1. Істотна економія в порівнянні з опаленням гарячою водою або за допомогою масляного обігрівача.

Центральне опалення взагалі зараз залишає бажати кращого. Температурний рівень не витримується, в тому числі через застаріле обладнання та недобросовісність організацій, що забезпечують тепло населенню. Якщо не враховувати вартість матеріалів і установку теплої підлоги, то саме обслуговування нічого не коштує, а електроенергії витрачається на обігрів дуже мало.

Инфракрасный теплый пол: что это и нужен ли он?

А саме: в середньому витрата енергії 30 Вт на годину або 720 Вт на добу на один квадратний метр. Одна невелика кімната займає приблизно 15 кв. метрів площі (це вже 10,8 КВт за місяць). Виходить, що на обігрів підлоги в такій кімнаті за місяць буде витрачено 78,90 р. × 10,80 = 852,12 р. (при обліку вартості електроенергії для населення з підвищеним витратою).

Врахуйте, що при використанні теплої підлоги в якості опалення, ви самі регулюєте температуру і час опалення і не залежите від примх комунальних працівників або від неремонтируемых поломок в тепломережі.

2. Інфрачервона підлога нагрівається дуже швидко – не більше п’яти хвилин.

Нагрівання елементів підлоги проводиться без зайвих втрат енергії за лічені хвилини. А якщо говорити про пічному або будь-якому іншому опаленні, то потрібно чекати тривалий відрізок часу, перш ніж навколишнє повітря нагріється достатньо.

Инфракрасный теплый пол: что это и нужен ли он?

3. Добове споживання енергії навіть в найхолодніший час не перевищує 70 Вт на метр площі на годину.

4. ІФК-пол допускає монтаж під будь-яке підлогове покриття.

Як вже було згадано вище, на теплу підлогу укладають лінолеум, плитку, ламінат, ковролін і не тільки.

5. Роблять теплі підлоги скрізь.

ІЧ-підлоги монтують в приватних, багатоквартирних будинках, виробничих приміщеннях, спортивних залах шкіл, лікарнях. Навіть для обігріву бігових доріжок можуть бути змонтовані нагріваються підлоги. Обмежень майже немає, адже матеріал статі теж допускається будь-який.

Инфракрасный теплый пол: что это и нужен ли он?

6. Теплі інфрачервоні елементи встановлюються на стіни.

Якщо недостатньо опалення від підлоги або для наявності вибору серед різноманітних варіантів можна встановлювати ІФК-елементи і в стінах. Інноваційна технологія і простота таких конструкцій дозволяє монтувати їх не тільки горизонтально, але і вертикально.

7. Для установки не обов’язково мати спеціальну кваліфікацію.

І дійсно, при сухій установці будь-яка грамотна людина, відповідально відноситься до справи і уважно вивчив інструкцію, може сам без допомоги фахівців зробити вдома таку підлогу.

8. Тепла підлога не створює кругообіг пилу і дрібних частинок в повітрі.

Вважають, що тепла підлога не сушить повітря надмірно, як звичайні системи опалення, тому він показаний алергікам і тим, у кого є захворювання дихальних шляхів. Адже зазвичай цим категоріям людей дуже шкідливий контакт з пилом і його намагаються применшити або уникнути взагалі.

Инфракрасный теплый пол: что это и нужен ли он?

9. Тепла підлога екологічно чиста, не створює шуму, вібрацій.

Крім екологічної чистоти, така підлога виділяє велику кількість негативних іонів, що згідно з даними вчених позитивно впливає на організм. Відбувається поліпшення мікроклімату в приміщенні в кілька разів.

10. За допомогою ІЧ-підлоги приміщення прогрівається рівномірно.

Порівняйте: від центрального опалення тепло часто тільки біля батареї. А нагріте повітря відразу від вікна йде вгору, а опускається вниз (туди, де живуть люди) вже охолодженим, чого не буває з ІЧ-полами.
