Інструкція з виготовлення столярного верстата своїми руками з кресленнями і відео

Домашній майстер обов’язково повинен мати зручне місце, це запорука не тільки зручності і швидкості роботи, але і безпеки. Якісні верстаки європейського виробництва стоять як промислове обладнання, Китайські і кустарної збірки-не відрізняються надійністю. Втім, зробити хороший верстат можна і своїми руками, адже, по суті, це стіл, з різними кріпленнями, упорами і місцем для зберігання інструменту.

Проект верстата

Висота верстата залежить від зростання його господаря, має бути зручно стоячи, не сутулячись виконувати основні операції. Для середнього зросту це зазвичай 70-90 див. Конфігурація верстака і необхідні кріплення та пристосування залежать від того, які операції на ньому частіше виконуються, але передбачити кілька упорів і пару гвинтових лещат або струбцин варто (як зробити, читайте тут). Також потрібно взяти до уваги, якою рукою працює господар верстата.

Инструкция по изготовлению столярного верстака своими руками с чертежами и видео

Схема верстата — перший варіант

Ширина і довжина верстата залежать від площі майстерні, зручно, якщо довжина верстата не менше 2 метрів, а ширина 80-100 див. Зручно, якщо під верстаком змонтовані ящики або тумби для зберігання інструментів і витратних матеріалів.

Проектуючи верстак, потрібно врахувати, чи буде він стаціонарно встановлений в майстерні або постійно збиратися і розбиратися. У другому випадку конструкцію розумно буде полегшити за рахунок матеріалу меншої товщини. У розбірному верстаті можна зробити відкручується стільницю, а можна передбачити і складні ніжки.

Розташовувати верстат краще біля вікна, додаткове місцеве освітлення теж обов’язково. Безпосередньо поруч з верстатом потрібно передбачити кілька електричних розеток для обладнання. Всі дроти поблизу робочої зони повинні бути укладені в короб або гофро-трубу.

Инструкция по изготовлению столярного верстака своими руками с чертежами и видео

Підбір матеріалів

Оптимальний матеріал для верстака – струганий брус, з якого буде виготовлена каркасна рама і ніжки. Для ніжок можна взяти його розміром 100*70 мм, а для перемичок – 100*50 мм. Стільницю можна зробити з рівних дощок товщиною 5 див. Також її можна виготовити з цілісного полотна, наприклад, старої глухий двері або ламінованого ДСП з досить міцним покриттям. Для верстака краще вибирати тверді породи деревини, кращий бук, дуб або клен. Більш товсті бруски і дошки зроблять верстак важче і стійкіше, і працювати на ньому зручніше.

Кріплення для виготовлення верстата підбираються з урахуванням того, буде він збірним або розбірним. Знадобляться саморізи, цвяхи і гайки з болтами.

Перед спорудженням верстата потрібно підібрати Лещата. Зручно, якщо їх буде 2 штуки-справа збоку і зліва спереду. По-перше можна фіксувати довгі дошки, а по-друге-затискати Короткі деталі. Найбільш універсальна ширина губок – 175 мм

Инструкция по изготовлению столярного верстака своими руками с чертежами и видео

Схема другого варіанту верстата

Споруджуємо верстак. Підстава

Виготовлення верстата відбувається в 2 етапи: складання підстави і установка стільниці. На кожному етапі і при кожній операції потрібно контролювати розмір деталей і рівність їх установки за допомогою рівня.

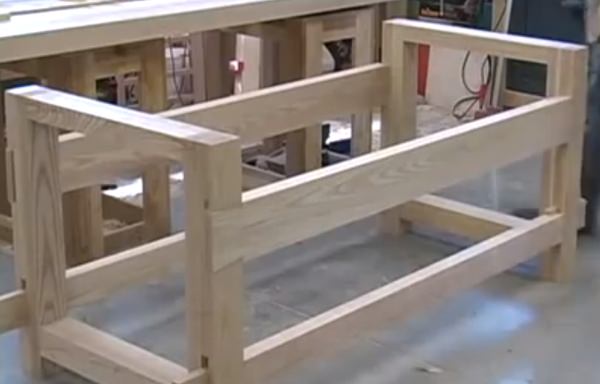

Підстава являє собою раму з брусів скріплену таким чином, щоб конструкція вийшла максимально жорсткою. Для цього між ніжками верстата мають горизонтальну перемичку, а посередині, по довжині, передбачають царгу. Перемички і царгу розташовують в 40-50 см від підлоги, потім на них можна встановити полки для зберігання інструменту. Поєднують бруси для основи за допомогою з’єднання «шип-паз», проклеюючи його. У місцях, де це неможливо, використовують саморізи. Якщо передбачається, що верстат буде розбиратися, то з’єднувати частини опорної рами можна за допомогою металевих кутників. Зазвичай спочатку готують пази і шипи, згідно з кресленням, а потім збирають всю конструкцію відразу, проклеюючи місця з’єднання столярним клеєм і фіксуючи їх струбцинами.

Инструкция по изготовлению столярного верстака своими руками с чертежами и видео

Хороший варіант для стаціонарного верстата, якщо одну або більше частин рами опори можна прикрутити до стіни, так конструкція буде ще надійніше. Збільшити міцність можна за допомогою діагональних перемичок або клиновидних вставок між ніжками і верхньої частини рами з того ж бруса, які кріпляться саморізами. Вузькі кінці верхньої частини рами також необхідно з’єднати перемичкою.

Стільниця і корисні пристосування

Якщо стільниця споруджується з окремих дощок, то їх потрібно гарненько пригнати один до одного, щоб в щілини не потрапляв сміття. Розмір стільниці повинен бути на кілька сантиметрів більше підстав, щоб було зручно працювати і чистити її. Дошки прибиваються або прикручуються до 3 брусків, розташованим поперек дощок зі зворотного боку стільниці. У підставі потрібно передбачити пази для цих брусків.

Стільниця з дощок кілька разів ретельно шліфується і покривається захисним розчином, переважно маслом або оліфою, щоб уникнути травм від трісок при подальшій роботі. До основи стільниця прикручується на металеві куточки.

До готової стільниці кріпляться Лещата, під них потрібно передбачити поглиблення в торці стільниці, щоб вертикальна пластина утворила з ним одну площину. З нижньої сторони верстата також буде потрібно прокладка з фанери. Губи лещат повинні розташуватися на одному рівні з поверхнею стільниці. Прикладаючи Лещата, відзначають місце під отвори і кріплять їх болтами і гайками (підійдуть М12). Отвори під головки болтів потрібно попередньо профрезерувати, щоб вони повністю в них потонули. Розташовуватися лещата повинні не в самому кутку, щоб не зірвати його при великому навантаженні.

Крім лещат на верстаті необхідно передбачити упори. Можна закріпити готові, просвердливши в стільниці отвір потрібного діаметру, або зробити їх самостійно. Використовувати болти або круглі нагелі замість упорів не варто, так як болти можуть своєю голівкою пошкодити оброблювані заготовки, а нагелі недостатньо добре фіксують деталі.

Простіше зробити прямокутні упори, або колки, які регулюються по висоті під різні деталі, і надійно їх фіксують. Під них потрібно виконати отвори в стільниці або наростити її за допомогою брусочків підходящої товщини, прикручених до її кромці, і закритих планкою з іншого боку. Гнізда повинні розташовуватися один від одного на відстані половини від ходу лещат, щоб можна було зафіксувати будь-яку заготівлю.

Самі колки випилюються лобзиком з твердої деревини, можна зробити їх з «пружиною», яка прикручується до основи, а можна просто прямокутними. Прямокутні упори можна трохи розширити догори, тоді фіксуватися вони будуть в гніздах надійніше.

Инструкция по изготовлению столярного верстака своими руками с чертежами и видео

Спорудження столярного верстата своїми руками – нелегке завдання, але потім це робоче місце зможе довго служити господарю, обростати корисними деталями і пристосуваннями і підлаштовуватися під конкретні потреби кожного майстра.
