Пальовий фундамент для каркасного будинку: конструкція паль, їх плюси і мінуси, пристрій і технологія будівництва фундаменту, приклад розрахунку вартості

Будівництво будинків на палях виконується для скорочення витрат і праці. Будинок на палях має невелику вагу, дуже практичний і популярний. Гвинтові стрижні зручніше прикручувати своїми руками, так як даний процес вимагає точного і рівного рівня без будь-яких відхилень. Цей метод установки фундаменту дуже зручний в тих випадках, коли доступ важкої техніки обмежений через маленьку площу ділянки або з деяких причин, що стосуються навколишнього простору.

Каркасний будинок на гвинтових палях

Закручування паль проводиться безпосередньо в утрамбований грунт, тому викручувати їх вкрай не рекомендується! В іншому випадку, грунт буде пошкоджений і повторне загвинчування стане неможливим.

Не так давно стали випускатися палі, дуже схожі на величезні саморізи, вони мають діаметр до 5 метрів, а їх лопаті дуже схожі з корабельними. Вони влаштовані так само, як і болти за своїм зовнішнім виглядом: у них є оголовки, наконечник і, як було сказано раніше, — лопать.

1183px” />

Схема різних видів пальового фундаменту

Такі вироби мають вирізані пройми нагорі підстави, щоб надалі обв’язка відбувалася легше і швидше. Усередині вони порожнисті і заливаються бетоном в процесі робіт, який потім утрамбовується.

В цілому, каркасний будинок на гвинтових палях будується за двома технологіями:

• фінський;
• канадський.

Істотно методики мало відрізняються один від одного і мають загальну систему етапів зведення. Каркасні будинки можуть бути побудовані з дерева і з металевого каркаса. Металеві каркаси дорожче дерев’яних, коштують приблизно на 30% більше.

Викручувати палі назад вкрай не рекомендується, так як грунт під них спеціально утрамбовується.

Звичайно, як і у будь-якого виду будівництва, перший крок — це фундамент під каркасний будинок, його укладання. Приступаючи до будівництва і зведення фундаменту, обов’язково почитайте відгуки про його зносостійкості, властивості і характеристики. Перш ніж проводити розрахунок і вимірювання ділянки, розглянемо важливі аспекти будівництва.

517px” />

Схема монтажу пальового фундаменту

Конструкція гвинтових паль, їх плюси і мінуси

Плюси гвинтових порожнистих стрижнів полягають в тому, що вони істотно знижують загальну вартість укладання фундаменту. Фундамент під каркасний будинок з конструкцією з паль приблизно на 30% дешевше, ніж стрічковий або стовпчастий фундамент.

Такий фундамент можна побудувати за 2 дні, тоді як на звичайну закладку фундаменту йде близько тижня. При цьому немає необхідності чекати, коли висохне бетон, а укладання стін робити відразу ж після обв’язки. До того ж, відсутність земляних робіт позитивно позначається і на якості фундаменту.

614px” />

Особливості конструкції гвинтової палі фундаменту

Він дуже стійкий, завдяки тому, що грунт спресовується під тиском і служить відмінною основою і захистом від морозів. Численні відгуки людей про каркасних будинках позитивні, вони свідчать про те, що збудовані ними будинки дуже зручні, функціональні, легко утримують тепло.

Мінуси гвинтових виробів полягають в неможливості будувати фундамент під каркасний будинок на скелястих і кам’яних місцевостях. Будівельні металеві палі під будинок з каркаса зазвичай піддається корозії, підлоги вимагають ретельного утеплення.

546px” />

Види гвинтових паль для різного грунту

На додаток до цього, будівництво підвалу може викликати труднощі. Негативні відгуки про пальовому фундаменті також мають місце: найчастіше вони стосуються недовговічності конструкцій, їх вартості та експлуатації.

Як проводяться роботи по влаштуванню фундаменту на гвинтових палях?

Роботи з влаштування фундаменту проводяться в кілька кроків:

Каркасний будинок на пальовому фундаменті буде найбільш стійкий

• Крок 1. На початку робіт з укладання гвинтового фундаменту проводять розрахунок навантаження будинку на фундамент, враховуючи його вагу. Крім цього, враховують майбутні снігові і вітрові навантаження на будинок;
• Крок 2. Проект будинку розробляється за результатами геологічних даних, таких як: властивості грунту, рівень її промерзання і проходження ґрунтових вод. Досліджуючи рельєф місцевості, позначають і будують схему майбутньої закладки фундаменту;
• Крок 3. У розмічених за схемою місцях риють спеціальні проямки, які в подальшому будуть прокручуватися порожнинами;
• Крок 4. Палі встановлюють по кутах і місцях стику зовнішніх і внутрішніх стін. Пригвинчують палі. Для цього притримують оголовки магнітними пристроями і з допомогою горизонтально встановлених металевих стрижнів з двох сторін прокручують палю не нижче глибини промерзання грунту, але не перетинаючи твердий шар грунту;
• Крок 5. Після угвинчування оголовки зрізаються, тобто спилюються. Відгуки оголовків потрібні для заповнення бетоном полого простору. Після того як бетон залитий, його ретельно утрамбовують і сушать. Такі дії призводять до додаткового захисту паль від корозії і пошкодження. Оголовки знову приварюються на своє місце і покриваються шаром антикорозійного покриття. Також, поверхня палі обробляється фарбою або іншими захисними оболонками, щоб запобігти окисленню і руйнуванню металу від впливу навколишнього середовища;
• Крок 6. Після всіх маніпуляцій приступають до підготовки бруса: просушують, просочують його складом з антисептичними властивостями і знову ретельно просушують. Таким розчином може бути оліфа, лак, фарба;
• Крок 7. Далі влаштовують ростверк — підготовлені балки з дерева або металу кріпляться на підстави паль болтами. Між балками і стрижнями застеляються 2 шари руберойду.

Палі під фундамент встановлюють по кутах і в місцях стику майбутніх стін будинку.

Технологія будівництва пальового фундаменту методом обв’язки

Мабуть, ростверк у всій технології влаштування пальового фундаменту є найскладнішим. Обв’язка паль брусом впливає на стійкість будинку, на його такі якості, як довговічність. Обв’язка повинна бути надійною і міцною основою майбутнього будинку.

900px” />

Зазвичай пальовий фундамент обв’язується швелером або брусом

Вона також поділяється на три види:

• Обв’язка за допомогою хомутів;
• Обв’язка з посадкою на різьбу;
• Обв’язка зі зварюванням.

Найбільш надійна обв’язка з усіх перерахованих вище, як свідчать відгуки багатьох професіоналів, — обв’язка за допомогою зварювання. Логічно, що цей тип проводиться при установці металевого бруса. Перший і другий тип служать для кріплення дерев’яних паль.

Обв’язка з хомутами також може бути використана для кріплення металу. Багато фахівців радять використовувати спільно перші два методи обв’язки для того, щоб брус міцніше і надійніше служив підставою дому. Як вже говорилося раніше, посадка на різьбу робиться так: під брус кладуть два шари руберойду, попередньо змащений, скажімо, оліфою.

Потім накладається брус, закріплюється саморізами з боків і шпильками знизу. Після того як брус встановлений-його підбивають молотком. Для додаткового зміцнення також використовуються металеві куточки з боків паль.

960px” />

Схема обв’язки пальового фундаменту по типу «Ялинка»

У випадках, коли обв’язка кріпиться за хомути, то брус накладається прямокутної форми по всьому периметру фундаменту. На брус накладаються інші бруски впритул один до одного і скріплюються між собою. Таким чином вони перетворюються в форму, що нагадує букву П.

Ця форма і називається хомутом. Після закінчення перевірте кожен брус, чи надійно він укріплений. Обв’язка з допомогою зварювання відбувається набагато простіше — металеві бруси міцно приварюються до основи стрижня в місцях їх стикування.

У будь-якому випадку, кріплення і обв’язка паль вимагає уважності і точності. Висота кожного бруса повинна відповідати висоті іншого. Кріплення бруса проводиться точно по центру, особливо у випадках з саморізом. Таким чином вдасться уникнути тріщин в деревині і підвищити термін її експлуатації.

Ширина бруса повинна бути в два рази більше ширини палі. В цьому випадку він буде добре і якісно закріплений. Важливо придивитися і до якості поверхні бруса — будь-який дефект і нерівність потрібно буде виправляти.

Тому не поспішайте скоріше виконати обв’язку, а неспішно і уважно виконуйте роботу за всіма правилами. Придбайте якісний брус, не шкодуйте на нього коштів, так як саме його якість потім вплине на всю побудовану вами конструкцію.

543px) 100vw, 543px” />

Схема посадки пальового фундаменту на різьбу

Існує й інша методика обв’язки — кріплення бруса за допомогою випилювання і стикування їх між собою. Це найлегший варіант обв’язки, єдина вимога — рівні і абсолютно однакові між собою бруски. Вони просто накладаються один на одного, за допомогою вбудовування розпилів.

Важливо врахувати, що така кладка виконується під прямим кутом, отже, тут обов’язково потрібно використовувати будівельний рівень для ретельного вимірювання кожного бруса. Брус накладається таким чином, щоб один з них знаходився зверху, а інший знизу.

Ширина використовуваного бруса завжди повинна бути рівно в 2 рази більше ширини самої палі.

Той простір, який залишається порожнім, заповнюють джутом. У деяких випадках перший вінець накладається прямо на фундамент, і тоді він служить в якості нижньої обв’язки, якщо лаги були вирубані на декілька рівнів нижче.

Розрахунок вартості пальового фундаменту

Для того щоб провести розрахунок вартості фундаменту, візьмемо проект будівлі площею 10 на 15 метрів. Скажімо, закрутка паль буде проводитися у такого будинку з кроком в 2,5 метра. В цьому випадку нам знадобиться 20 паль при стандартному діаметрі 10,8 см.

800px” />

Таблиця розрахунку вартості пальового фундаменту

Тепер виконаємо розрахунок його несучої здатності. При квадратній площі в 150 кв. м і питомій вазі в 350 кг/ м., він буде важити 52500 кг, тобто 52,5 тонни. З огляду на кількість паль, розрахунок несучої здатності виконаємо приблизний, так як, враховуючи відгуки, палі витримують близько 5 тонн навантаження на кожну. Тоді 20х5=100 тонн-це максимальне навантаження ваги нашої будови на фундамент.

Таким чином, виходячи з ринкових цін на палі, а сьогодні вони коштують близько 1700 гривень, нам знадобиться 34 тисячі гривень. Крім цього, придбаємо оголовки по 220 гривень. Підсумок — 34000+(220х20)=38400 гривень. Також, розрахунок необхідно проводити для додаткових матеріалів, наприклад: руберойду, антисептика, бетону.

Їх розрахунок не такий складний, а рішення, яку компанію краще вибрати, приймати вам. Якщо порівняти середню вартість стрічкового, стовпчастого і пальового фундаменту, то їх ціна помітно різниться.

796px” />

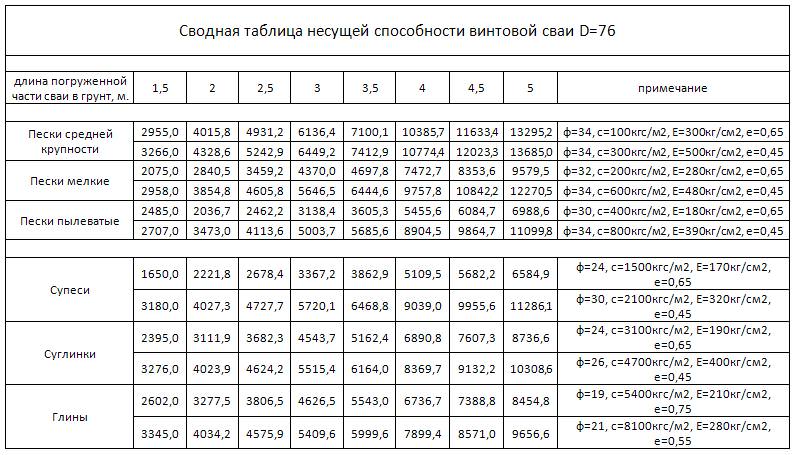

Таблиця несучої здатності гвинтових паль

Розрахунок за стрічковий фундамент будинку 10 на 15 метрів приблизно складе 120 тисяч гривень, виходячи з того, що кубічний метр бетону коштує 2000 гривень. Висновки робіть самі. Обов’язково перегляньте відгуки, поради та рекомендації, які допоможуть вам у якісному виконанні робіт.

На сьогоднішній день відгуки мають величезне значення, особливо відгуки знайомих і рідних, мають таке житло або дачу. Ймовірно, вони вже стикалися з усіма перевагами і недоліками таких будівель, вони поділяться досвідом будівлі, можливо, порадять найбільш затребуваних фахівців для будівництва і допоможуть самостійно виконати розрахунок фундаменту для вашого майбутнього будинку.

Відео

Можете подивитися коротке відео про те, як відбувається вкручування гвинтових паль в землю при будівництві каркасного будинку.
