Сам собі майстер: як виготовити бетономішалку своїми руками

У будівельній справі, починаючи від закладання фундаменту майбутньої споруди, внутрішньої обробки і зведення стін, ключовим будівельним матеріалом є саме бетонна суміш, а від якості безпосередньо залежить міцність і довговічність будівель. Що стосується визначення, то бетон – це матеріал, що отримується з суміші цементу, води, піску і щебеню, який має властивість перетворюватися в міцний камінь при застиганні, і саме від правильно підібраного кількості складових частин і якісного перемішування залежить твердість і довговічність цього матеріалу. І якщо виконання першого пункту цілком і повністю взведено на плечі ініціатора даного будівельного дійства, то останнє — змішування, краще надати спеціальній машині, іменованої бетономішалкою. У даній статті, крім іншого, розповідається, як виготовити бетономішалку своїми руками, якщо фінанси або особисті переваги не дозволяють вам придбати цю техніку в магазині або взяти в оренду.

Цікавий факт:Вперше бетон виготовили в Стародавній Месопотамії багато тисяч років тому. Він використовувався протягом трьох тисяч років, втративши первинний рецепт виготовлення після падіння Римської імперії.

Сам себе мастер: как изготовить бетономешалку своими руками

Попередня підготовка.

В першу чергу, перед початком створення власної бетономішалки, попередньо оцініть обсяг запланованих робіт. Якщо обсяг робіт незначний, наприклад зміцнення вже існуючих конструкцій, то задумайтеся, чи має сенс витрачати свій час і сили на створення подібного пристрою, або ж краще використовувати старі добрі відро і дриль міксера. Або ж навпаки, якщо Ви плануєте будівництво житлового будинку значних розмірів, то чи не краще буде взяти в оренду спеціальну будівельну техніку, ніж витрачати зусилля на створення саморобної альтернативи.

Корисна порада:На етапі планування визначитеся, який саме бетонний склад необхідний вам для вашого будівництва. Виходячи з цього, ви можете розрахувати час, необхідний на змішування аж до моменту його застигання. Буде неймовірно прикро, якщо ви, вирішивши піти на заслужену перерву, після повернення виявите в бетономішалці застиглий камінь.

Якщо ж, після складання плану майбутніх робіт, ви визнали необхідним створення саморобної бетонозмішувальної машини, то давайте не будемо витрачати часу і приступимо до роботи.

580px”>

Класифікація:

Для початку розберемо загальний принцип роботи бетономішалок з метою більш наочно зобразити процеси, що протікають всередині даного механізму. Це допоможе визначитися з вибором машини, виходячи з поставлених Вами завдань.

Існує чотири способи змішування і подальшого отримання бетонного розчину:

  • Механічний спосіб, що поєднує в собі відро, міксер і фізичну силу, про який розповідалося раніше. У нашому випадку ігнорується.
  • Гравітаційний – тип замішування, в якому розчин, виходячи з назви, піддається впливу гравітації, перебуваючи в рухомій ємності постійно обертається і падає, і при цьому перемішуючись. Даний спосіб замішування дає задовільний результат і не підходить для виробництва великих обсягів бетонної суміші.
  • Вібраційний-спосіб, застосовуваний в промисловості, оскільки видає найкращий результат. З бетону, змішаного вібраційним способом, стоять міцні конструкції. Він заснований на принципі вібрації заважає міксера в ємність, у центрі якої розташовується вібруючий елемент, заливається бетонна суміш, після чого міксер створює в густеющей масі вібраційні хвилі, перемішують розчин. Спосіб дієвий, але енергетично витратний, а будівництво Бетономішалки подібного виду відніме у вас більше часу, ніж споруда гравітаційної або механічної альтернативи.
  • Комбінований-поєднує в собі елементи від двох попередніх способів змішування. Процес створення Бетономішалки даної класифікації ще складніше, ніж вібраційної, оскільки це-те ж саме, тільки при цьому ємність ще й рухається.

Оскільки багато домашні майстри бажають створити бетоносмесительную машину, не витрачаючи великих грошових сум, ми розглянемо два варіанти створення даного апарату – ручного, що працює за допомогою фізичної сили свого власника, і електричного. Обидва ці варіанти класифікуються як гравітаційні.

Корисна порада:Створюючи бетономішалку з ручним приводом, врахуйте обсяг робіт і власні фізичні можливості. В машині не буде толку, якщо ви не зумієте зрушити її з місця, тим самим розмішавши застигає складу.

Сам себе мастер: как изготовить бетономешалку своими руками

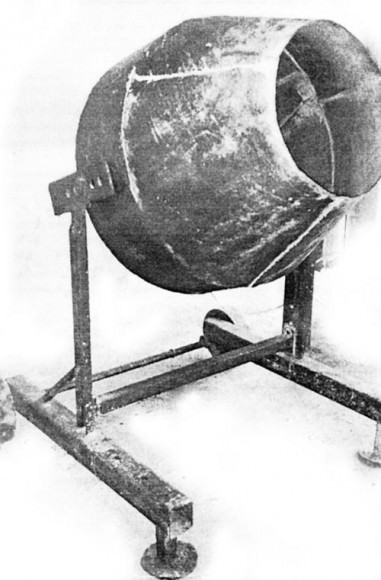

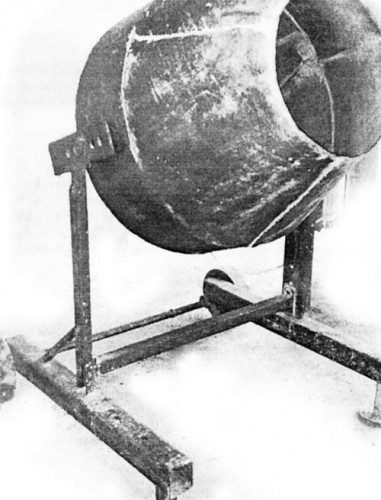

Бетономішалка з ручним приводом.

Змішувач, який використовується ще нашими далекими предками, складається з ємності необхідного вами обсягу, наприклад залізної бочки об’ємом від ста літрів, закритій з двох сторін (або великого бідона), важеля, при впливі на який бочка б починала обертатися. Так само необхідним елементом є каркас, на якому вся конструкція міцно розташується. Ось алгоритм дій, що описує спосіб виготовлення даного механізму:

  1. В першу чергу, висвердлите отвір, в якому розміститься рушійний вал. Обов’язково встановіть фланці з підшипниками до місць з’єднань – це запобіжить пошкодження ємності.
  2. Потім розташуйте основу і виріжете в металевій ємності кришка, через яку всередину буде подаватися суміш і виливатися готовий бетон (якщо це вже не передбачено конструкцією, як у випадку з бідоном). Для цього в бочці слід вирізати люк, після чого закріпити відкинуту частину на залізні петлі, подібно тим, що встановлюються на двері і вікна. Не рекомендується розширювати люк до розмірів футбольного поля, так само як і не треба доходити до крайнощів, головне не забути поставити засувку або іншого роду обмежувач, щоб бетон не розливався по двору під час обертання механізму.
  3. Додайте приводний вал під кутом в тридцять градусів і встановіть всю конструкцію на міцний металевий каркас, здатний забезпечити бетономішалці нерухомість і бажано, для додаткової перестраховки, вкопаний в землю.

Пам’ятайте, що вам самим доведеться приводити механізм в рух, тому подбайте про те, щоб вал був розміщений на відповідній для Вас висоті, і щоб його було зручно обертати. На даному етапі споруда ручної гравітаційної бетономішалки завершується. Тепер перейдемо до створення пристрою складніше, однак, здатного звільнити власника від виснажливих тягот фізичної праці.

Корисна порада:При роботі з бетономішалкою не забудьте надіти засоби індивідуального захисту і дотримуйте техніку безпеки. Перед початком робіт переконайтеся, що механізм надійно закріплений і належним чином підготовлений до виконання покладених на нього завдань. Керуючи бетономішалкою вручну адекватно оцінюйте сили щоб не потягнути м’язи і не надірватися.

520px”>

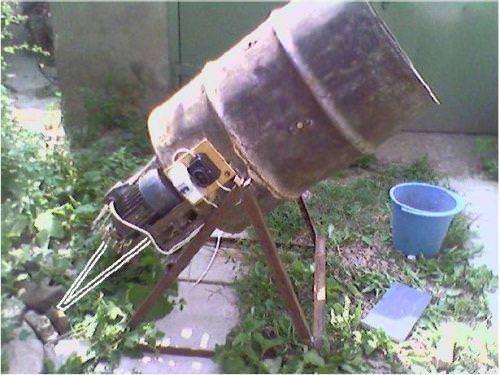

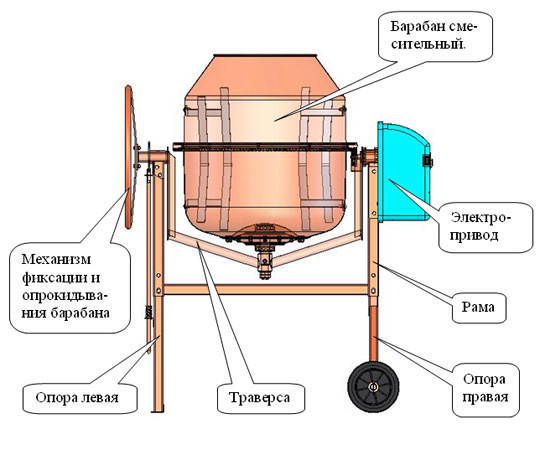

Електрична бетономішалка.

В процесі створення електричної гравітаційної Бетономішалки нам знадобиться електромотор. Витягти пристрій зі старої пральної машини або інший іншої техніки, головне, щоб він міг забезпечити необхідну швидкість обертання приводного вала, а саме не більше сорока восьми оборотів в хвилину, при цьому не перегріваючись і не руйнуючи інші елементи конструкції. Не забудьте забезпечити мотор приводними ременями і перевірити електропроводку на наявність пошкоджень – стане прикро, якщо після завершення створення бетономішалки з’ясується, що в моторі перегоріли дроти, і доведеться все розбирати.

Крім мотора нам знадобляться:

  • Металева ємність необхідного обсягу.
  • Рушійний вал
  • Зубчастий вінець, що поміщається на дно ємності
  • Підшипники та шестерні
  • Металевий каркас, здатний витримати повну вагу механізму
  • Зварювальний апарат
  • Гвинтові лопаті для перемішування
  • Гайка, болти та інші витратні матеріали

Принцип створення електричної Бетономішалки схожий з процесом побудови ручної, проте замість фізичної сили необхідну роботу виконає мотор, приєднаний до рушійного валу за допомогою приводних ременів. Нижче наведено алгоритм дій:

  1. Просвердлите отвори з двох сторін металевої Бадді, щоб згодом з’єднати барабан з рушійним валом.
  2. Встановіть люк за тим же принципом, що і для Бетономішалки з ручним приводом.
  3. Приварите зубчастий вінець до дна ємності і прикріпіть шестерні, створивши тим самим механізм, що передає крутний момент від двигуна до валу і лопат.
  4. Вставте в шматок труби підшипник з великим діаметром, приварите її до ємності, а потім з’єднайте рушійний вал з електромотором, а так само не забудьте про гвинтових лопатях.
  5. Створіть опорну конструкцію достатньої міцності, щоб вона могла витримати вагу механізму і бетону, який заважатиме всередині. Для більш продуктивної роботи слід так само обладнати механізм поворотним пристроєм.

Сам себе мастер: как изготовить бетономешалку своими руками

У висновку необхідно відзначити, що в якості металевої ємності зійде будь-яке відповідне під ваші запити сировину, наприклад газовий балон або залізнична цистерна. Грамотно підійти до процесу виробництва бетону, враховуйте особливості створюваних Вами конструкцій, а так само не забувайте вручну перевіряти якість суміші, оскільки будь-яка машина може дати збій і викликати непотрібні ускладнення, а допитливий людський очей, уважність і концентрація здатні перетворити рутинну роботу в неперевершений шедевр. Бажаємо вам удачі в домашньому будівництві і, під час роботи, не забувайте дотримуватися техніки безпеки.

42 фото і схем бетомішалки своїми руками:
