Схема і особливості роботи системи опалення закритого типу з примусовою циркуляцією

Як організувати обігрів конкретної будови, господар вирішує сам. Якщо мова йде про приватному житловому будинку, то найбільш зустрічається варіант опалення – закрита система з примусовою циркуляцією. Порівняно з відкритою вона володіє рядом істотних переваг, тому і має більш широке поширення незалежно від габаритів будівлі, його призначення, складності конфігурації контуру і параметрів складових частин.

Що собою являє закрита система опалення з примусовою циркуляцією, які має переваги, у чому особливості такої схеми – на всі ці питання можна знайти відповіді в цій статті.

Але перш ніж розглядати її специфіку, слід розібратися з термінологією. Саме із-за незнання деяких нюансів люди, які не мають професійної підготовки, часто плутаються у визначеннях. Справа в тому, що не всі розуміють принципову різницю між закритою системою (ЗС) опалення і відкритою (ОС).

Примусове переміщення теплоносія (його циркуляція) може бути організовано і в тій, і в іншій. Щоб надалі уникнути підміни понять, слід відразу ж відповісти на ряд питань.

У чому різниця між ЗС і ОС? Будь-яка рідина при нагріванні розширюється. Так як теплоносієм є вода (рідше – антифриз або його аналоги), то необхідно якось компенсувати підвищення тиску в трубах, інакше не уникнути розгерметизації системи. Для цього в контур включається розширювальний бачок. В ОС він відкритого типу, і тиск регулюється атмосферою.

Схема и особенности работы системы отопления закрытого типа с принудительной циркуляцией, видео

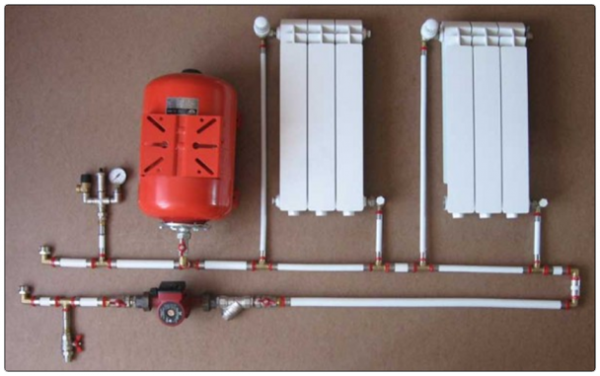

Закрита система опалення

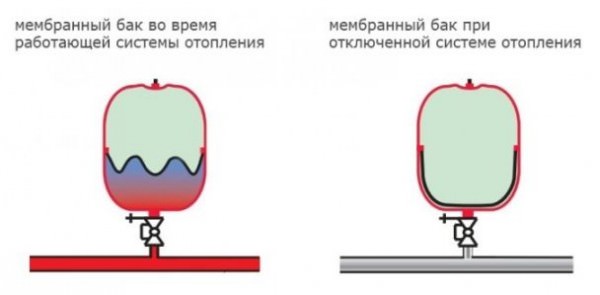

У закритій схемі він повністю герметичний, і за компенсацію розширення відповідає його внутрішня діафрагма (мембрана).

У чому сенс примусової циркуляції? Переміщення рідини відбувається не за рахунок різниці тисків на виході і вході теплогенератора (як кажуть, самотоком), а здійснюється насосом, який є однією з складових частин контуру.

Порівнюючи різні системи, можна побачити, що у кожної є і плюси, і мінуси, хоча у ЗС з примусовою циркуляцією переваг набагато більше. Її істотний недолік лише в одному – «прив’язка» до пром/напрузі. При його відключенні насос і котел «встануть».

На замітку! При виборі саме такого варіанту опалення необхідно заздалегідь передбачити, як організувати альтернативне ел/постачання. Тому в кошторис витрат слід відразу ж включити витрати на придбання автономного джерела живлення.

Склад схеми

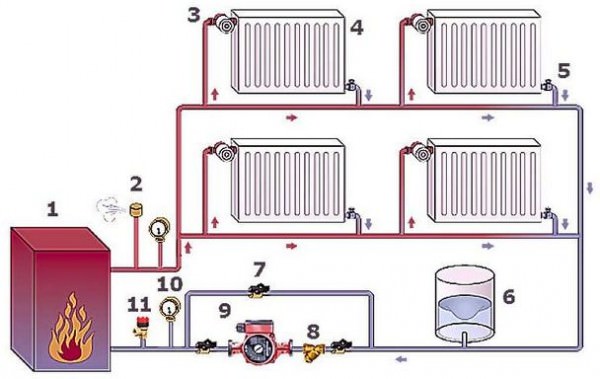

Як видно з малюнка, основними її частинами є:

  • 1 – теплогенератор (котел будь-якого типу);
  • Шість – мембранний бак;

Схема и особенности работы системы отопления закрытого типа с принудительной циркуляцией, видео

  • радіатори і система труб;
  • Дев’ять – водяна помпа.

Схема и особенности работы системы отопления закрытого типа с принудительной циркуляцией, видео

На замітку! Насос доцільно встановлювати на вході в котел (в кінці траси). В цьому випадку він буде перекачувати вже охолоджений теплоносій, а значить, термін експлуатації виробу дещо підвищиться.

Додаткові елементи-клапана, вентилі, датчики (тиску, температури) і ряд інших. Необхідність їх установки визначається конструктивними особливостями котла і специфікою монтується контуру (його схемою).

Схема и особенности работы системы отопления закрытого типа с принудительной циркуляцией, видео

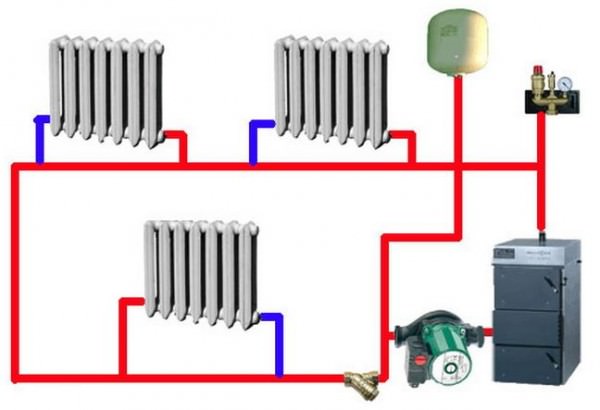

Принцип роботи системи

Його нескладно зрозуміти по малюнку. Напрямок руху теплоносія показано стрілками.

Схема и особенности работы системы отопления закрытого типа с принудительной циркуляцией, видео

З виходу котла вода, нагріта до необхідної температури, по системі труб проходить через всі встановлені в контурі батареї, віддаючи їм теплову енергію. Так як система замкнута, то рідина повертається назад. Цю циркуляцію і забезпечує насос. В теплообміннику проводиться нагрів охолодженого теплоносія, і він знову йде в контур. Процес цей безперервний, а всі параметри системи контролюються автоматикою котла. В принципі, нічого складного.

Різновиди закритої системи

Так як розгляд особливостей різних схем безпосередньо не відноситься до теми статті, відзначимо лише деякі їх основні відмінності.

Однотрубний

Схема и особенности работы системы отопления закрытого типа с принудительной циркуляцией, видео

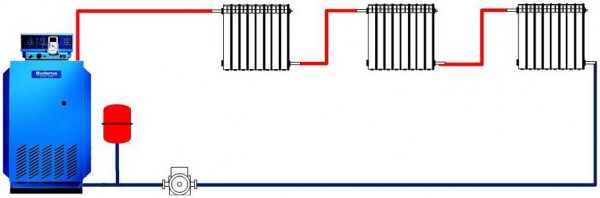

Як видно з малюнка, всі радіатори включаються в схему послідовно (так звана «Ленінградка»). Недолік в тому, що остання в ланцюжку батарея буде значно холодніше перше. Тому такі контури монтуються в порівняно невеликих будівлях. Очевидний плюс – менша витрата матеріалів (в першу чергу, труб).

Двотрубний

Схема и особенности работы системы отопления закрытого типа с принудительной циркуляцией, видео

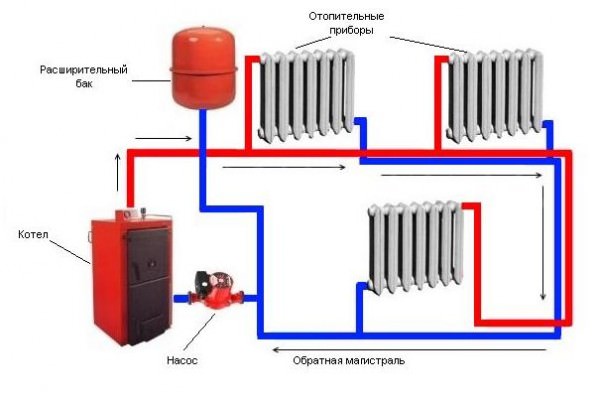

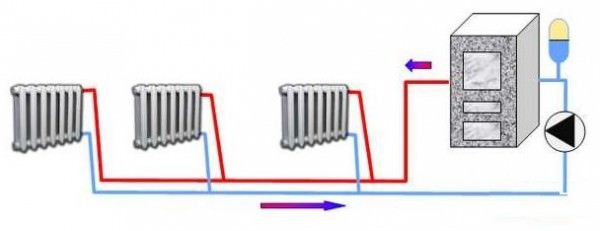

Така схема дозволяє виробляти більш рівномірний прогрів всіх без винятку приміщень. Але і витрати на її монтаж трохи вище. Однак саме такий пристрій опалювального контуру вважається найбільш прийнятним для приватного будинку, тим більше, якщо у ньому досить багато кімнат і 2 – 3 поверхи.

Є і ряд інших особливостей систем закритого типу-по розводці труб (вертикальна, горизонтальна), установці мембранного бачка (читайте докладніше про гідроакумулятор) і так далі. Але це вже окремі теми, і кого цікавить конкретний варіант, зможе ознайомитися самостійно на нашому сайті. Ми ж підведемо деякий підсумок всьому сказаному.

Які можливості дає ЗСО

Використання в якості теплоносія не тільки води, але і низькозамерзаючих рідин. Це важливо в тих випадках, коли, наприклад, котел задіяний для обігріву не тільки житлового будинку, але і іншого (підсобного) будови, розташованого на присадибній ділянці. Або для заміських будівель, якщо господарі у від’їзді, а лінія ел/постачання знеструмилася. Застосування в якості теплоносія того ж антифризу значно знижує ризик розморожування системи.

Підключення декількох додаткових контурів.

Схема и особенности работы системы отопления закрытого типа с принудительной циркуляцией, видео

Велика протяжність труб. Головне – правильно підібрати потужності котла і насоса. А ось використання систем з природною циркуляцією в будинках з кількома кімнатами (поверхами) менш ефективно.

В системах з примусовою циркуляцією можна монтувати труби меншого перерізу, ніж з природною, а їх собівартість нижче.

Висока швидкість прогріву контуру. У цьому плані аналог з самопливом більш інертний.

Герметичність мембранного бака різко знижує ймовірність “завоздушніванія” системи.

Максимальна тепловіддача, обумовлена швидкістю переміщення рідини. Вона за час знаходження в трубах не остигає до такої міри, як в системі з ЄЦ. Як наслідок, на її вторинний підігрів енергії витрачається менше.

Ось, мабуть, і все, що необхідно знати в загальних рисах про систему опалення замкнутого типу з примусовою циркуляцією теплоносія.
